Jiangxi Huawu Brake Co., Ltd.
Китайский производитель промышленных тормозных систем, работающий с 1971 года: дисковые, колодочные и электромагнитные тормоза, гидравлические толкатели и гидростанции. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Исполнения для грузоподъёмного, металлургического и горно-обогатительного оборудования.
Промышленные тормоза и муфты
Электрогидравлические толкатели

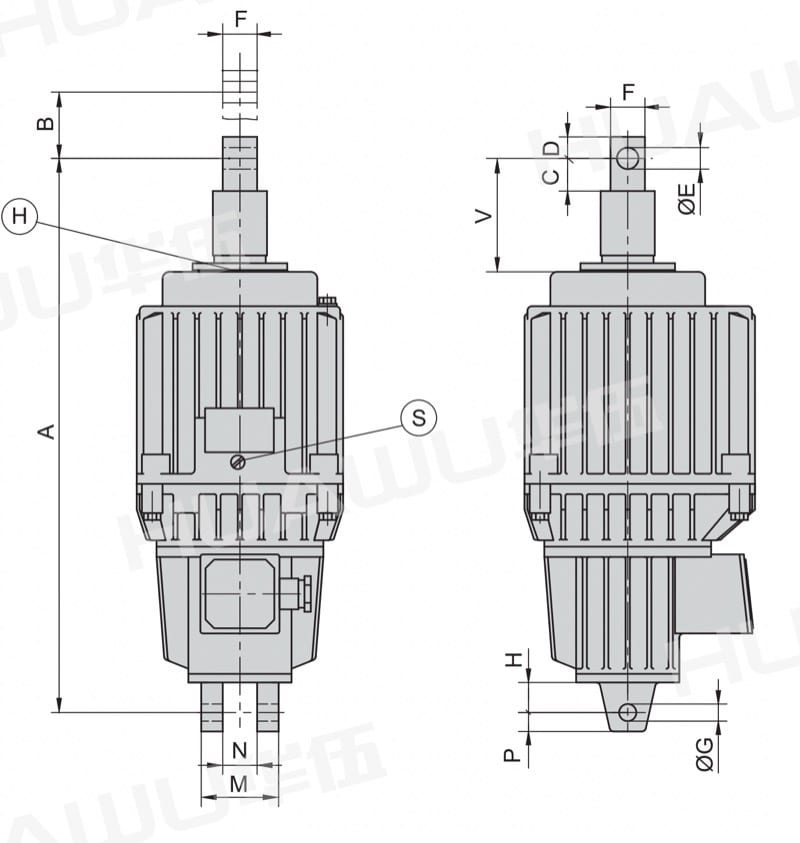

Электрогидравлический толкатель — моноблок из электродвигателя, центробежного насоса и гидроцилиндра: основной привод колодочных и дисковых тормозов, а также промышленной арматуры, затворов, поворотных (до 90°) и зажимных механизмов. Три линейки: Ed по DIN 15430 и YTD по JB/T 10603-2006 — усилие 220–4 500 Н, ход 50–120 мм; MYT2 — 100–3 000 Н, ход 25–120 мм, прямая замена (M)YT1. Корпус из литого алюминиевого сплава, двигатель не в масле, изоляция B или F, IP65; установка под любым углом 0–180°. Опции — концевые выключатели, встроенная пружина, клапаны замедления 5–30 с, нагреватель.
- Номинальное усилие
- 220–4 500 Н (Ed, YTD); 100–3 000 Н (MYT2)
- Номинальный ход
- 50, 60, 80, 120 мм (Ed, YTD); 25–120 мм (MYT2)
- Потребляемая мощность
- 120–1 100 Вт
- Питание
- 3 × 380–400 В, 50 Гц (по заказу 440–460 В, 60 Гц)
- Частота включений
- 900–2 000 вкл/ч (в зависимости от типоразмера)
- Степень защиты / изоляция
- IP65; класс изоляции B или F
- Температура окружающей среды
- −20…+50 °C; нагреватель 40 Вт при работе ниже −25 °C
- Стандарты
- Ed — DIN 15430; YTD — JB/T 10603-2006; MYT2 — присоединение по Q/ZB 120
Предохранительные (аварийные) гидравлические тормоза

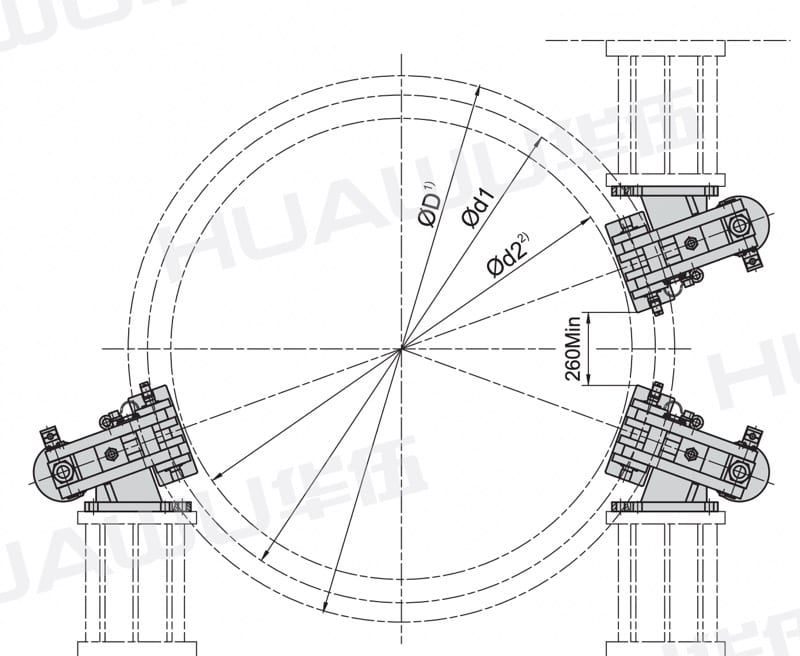

SB и SBD — нормально замкнутые гидравлические аварийные тормоза для тихоходного вала (вала барабана): прижатие пакетом тарельчатых пружин, растормаживание давлением от гидростанции SBH или YZBS. Серия SB — 6 типоразмеров с усилием прижатия 50–400 кН для дисков от 500 мм; SBD — исполнения A (100–315 кН, диски 800–1 800 мм), B (80 и 160 кН), C (250–425 кН, диски от 1 800 мм) и D (80–240 кН, диски от 600 мм); B и C заменяют прежние SBB. Безасбестовые накладки с коэффициентом трения 0,4 не чувствительны к воде и морскому туману. Опции — концевые выключатели открытия, закрытия и износа накладок.
- Подсерии
- SB50–SB400; SBD-A, SBD-B, SBD-C, SBD-D
- Усилие прижатия
- 50–425 кН
- Диаметр тормозного диска
- от 500 мм (SB50, SB100) до 1 800 мм и более (SB400, SBD-C)
- Рабочее давление
- 8–17 МПа
- Отход колодки
- 0,75–2 мм
- Коэффициент трения
- 0,4 статический, 0,36 динамический; безасбестовые накладки
- Температура окружающей среды
- −20…+50 °C
- Масса
- 90–1 100 кг
Электрогидравлические дисковые тормоза

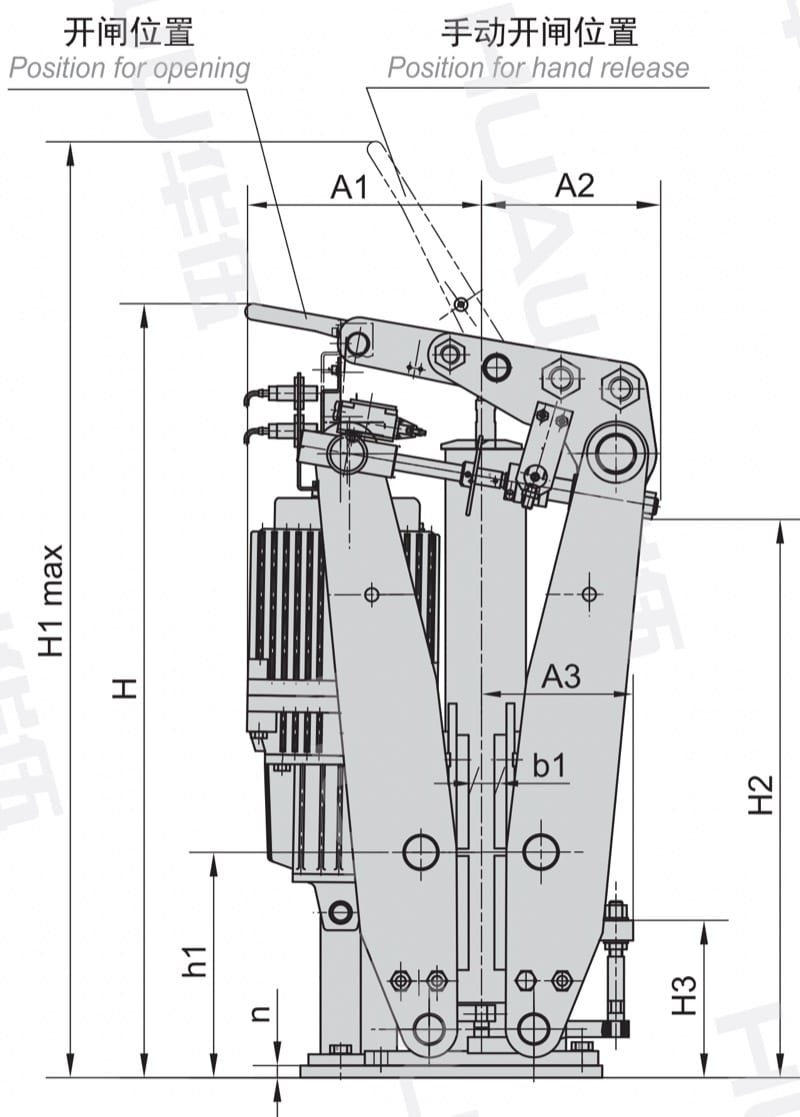

YP — нормально замкнутые дисковые тормоза с толкателем Ed для крупных кранов, перегрузочных машин, металлургического и горного оборудования. Семь подсерий: YP1 и YP11 (диски 250–500 мм, толщина 20 мм), YP2, YP21 и YP31 (355–1 100 мм, 30 мм), тяжёлые YP3 и YP41 (630–1 250 мм); момент 200–33 600 Н·м. Запатентованное выравнивание отхода колодок, самосмазывающиеся шарниры, время замыкания 0,25–0,4 с, автокомпенсация износа, встроенные пружины со шкалой момента, вставные накладки. Концевые выключатели открытия, закрытия, износа и ручного растормаживания выдают сигналы блокировки в ПЛК.
- Подсерии
- YP1, YP2, YP3, YP11, YP21, YP31, YP41
- Тормозной момент
- 200–33 600 Н·м (μ = 0,4)
- Диаметр тормозного диска
- 250–1 250 мм; толщина 20 или 30 мм
- Толкатель
- Ed220-50…Ed4500-80 (DIN 15430)
- Время замыкания
- 0,25–0,4 с
- Отход колодки
- 0,7–1,3 мм на сторону
- Температура окружающей среды
- −20…+50 °C, влажность до 90 %
- Масса тормоза
- 53–410 кг
Электрогидравлические колодочные тормоза

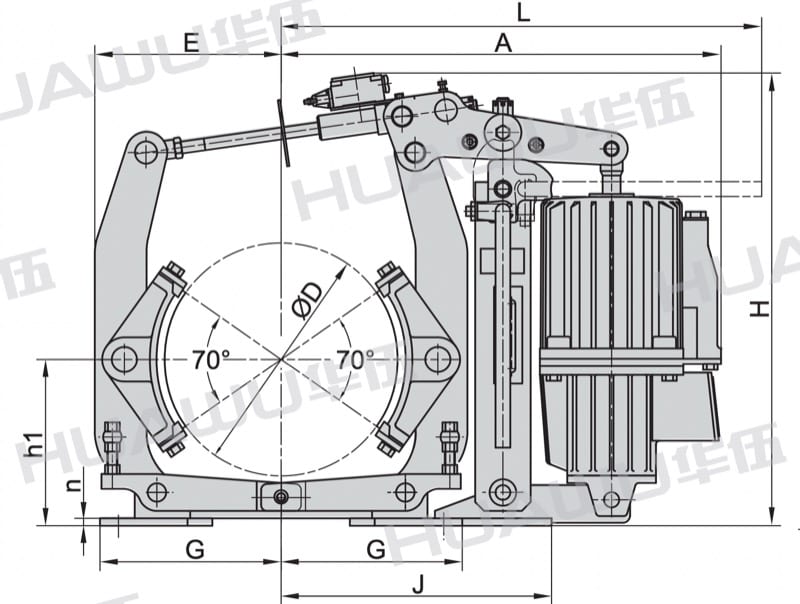

Семейство электрогидравлических колодочных тормозов Huawu из 10 подсерий под разные присоединительные стандарты: YW/YWB — по JB/T 6406-2006 с моментом по DIN 15435 для новых машин; YWZ5/YWZE и YWZ4/YWZD — по GB 6333-86 (замена YWZ3); YWZ6/YWZF и YWZ2/YWZB — по JB/ZQ 4388-86 (замена YWZ, JCZ, JWZ, TJ2). Шкивы 100–800 мм, момент 20–12 500 Н·м, масса 22–692 кг. Толкатели YTD, Ed или MYT2. Запатентованное выравнивание отхода колодок, самосмазывающиеся шарниры, пружина в квадратной трубе со шкалой момента; опции — автокомпенсация износа накладок, ручное растормаживание, концевые выключатели.
- Подсерии
- YW, YWB, YWZ5, YWZE, YWZ6, YWZF, YWZ2, YWZB, YWZ4, YWZD
- Тормозной момент
- 20–12 500 Н·м
- Диаметр тормозного шкива
- 100–800 мм
- Привод
- электрогидравлический толкатель YTD (JB/T 10603-2006), Ed (DIN 15430) или MYT2
- Питание толкателя
- 3 × 380–400 В, 50 Гц; 440–460 В, 60 Гц
- Режим работы
- S1 и S3-60 % (до 1 200 вкл/ч)
- Температура окружающей среды
- −25…+50 °C, влажность до 90 %
- Стандарты
- JB/T 6406-2006; момент и размеры — DIN 15435, GB 6333-86, JB/ZQ 4388-86 (по подсерии)
Взрывозащищённые толкатели

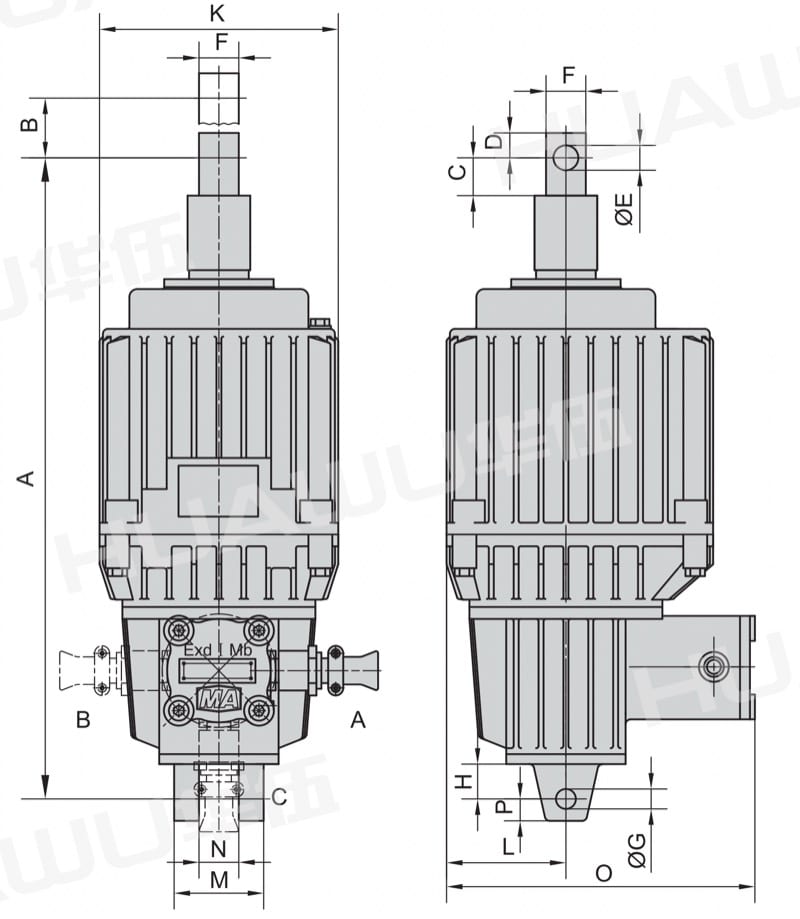

Взрывозащищённые электрогидравлические толкатели для тормозов и исполнительных механизмов в угольных шахтах и на объектах со взрывоопасными газами и пылью. Ed Ex выполнен по GB 3836.2 и GB 12476.1-2000 с маркировками Exd I, Exd II BT4 и DIP A20T4 (пылевые зоны 20–22); BEd — рудничное исполнение Exd I на 660/1 140 В с сертификатом безопасности для угольных шахт КНР (MA). Усилие 300–3 000 Н, ход 50–120 мм, мощность 250–800 Вт, масса 21–75 кг. Двигатель не в масле, изоляция F; три положения кабельного ввода. Опции — концевые выключатели, пружина, клапаны замедления 5–30 с, нагреватель.
- Номинальное усилие
- 300–3 000 Н
- Номинальный ход
- 50, 60, 120 мм
- Маркировка взрывозащиты
- Ed: Exd I, Exd II BT4, DIP A20T4; BEd: Exd I
- Стандарты
- GB 3836.2, GB 12476.1-2000; сертификаты CNEx, MA (BEd)
- Питание
- Ed: 3 × 380–400 В, 50 Гц; BEd: 660 или 1 140 В, 50 Гц
- Потребляемая мощность
- 250–800 Вт
- Частота включений
- Ed — до 2 000 вкл/ч; BEd — до 1 200 вкл/ч
- Условия эксплуатации
- −20…+40 °C, высота до 2 000 м; изоляция класса F
Рычажные дисковые тормоза HDB

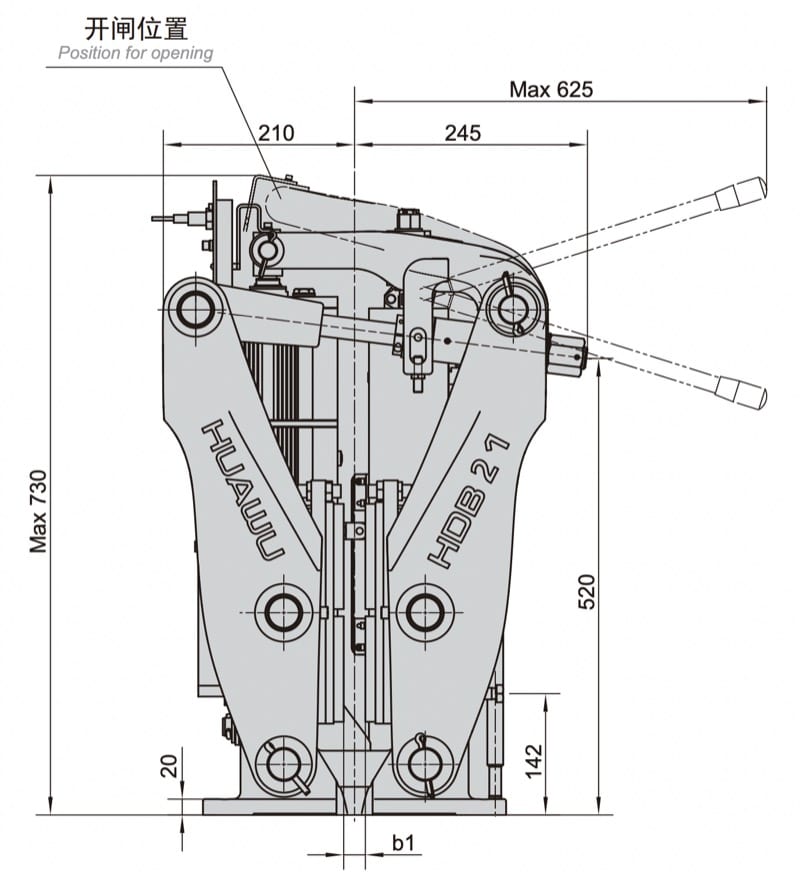

HDB — новое поколение рычажных дисковых тормозов Huawu с литыми рычагами: меньше деталей, выше жёсткость и КПД передачи. Привод — компактный клапанный толкатель HED собственной разработки с сокращённым временем срабатывания. Две подсерии: HDB21 (диски 355–710 мм, 755–5 165 Н·м, без толкателя около 175 кг) и HDB31 (450–1 100 мм, 3 150–32 000 Н·м, около 275 кг). Бесступенчатая автокомпенсация износа накладок, IP65, антикоррозионное исполнение для морского климата. Система BMS-III контролирует усилие прижатия, температуру, ход штока, износ и передаёт данные по Profibus или CAN.
- Подсерии
- HDB21, HDB31
- Тормозной момент
- 755–32 000 Н·м (μ = 0,43)
- Диаметр тормозного диска
- 355–1 100 мм, толщина 30 мм
- Толкатель
- клапанный HED600-50…HED8000-80, 0,37–1,5 кВт
- Усилие прижатия
- 6 845–80 000 Н
- Отход колодки
- 0,7–1,1 мм на сторону
- Степень защиты / среда
- IP65; −20…+50 °C, влажность до 100 %, соляной туман
- Мониторинг
- BMS-III: усилие, температура, ход, износ; Profibus или CAN
Колодочные тормоза с горизонтальным толкателем

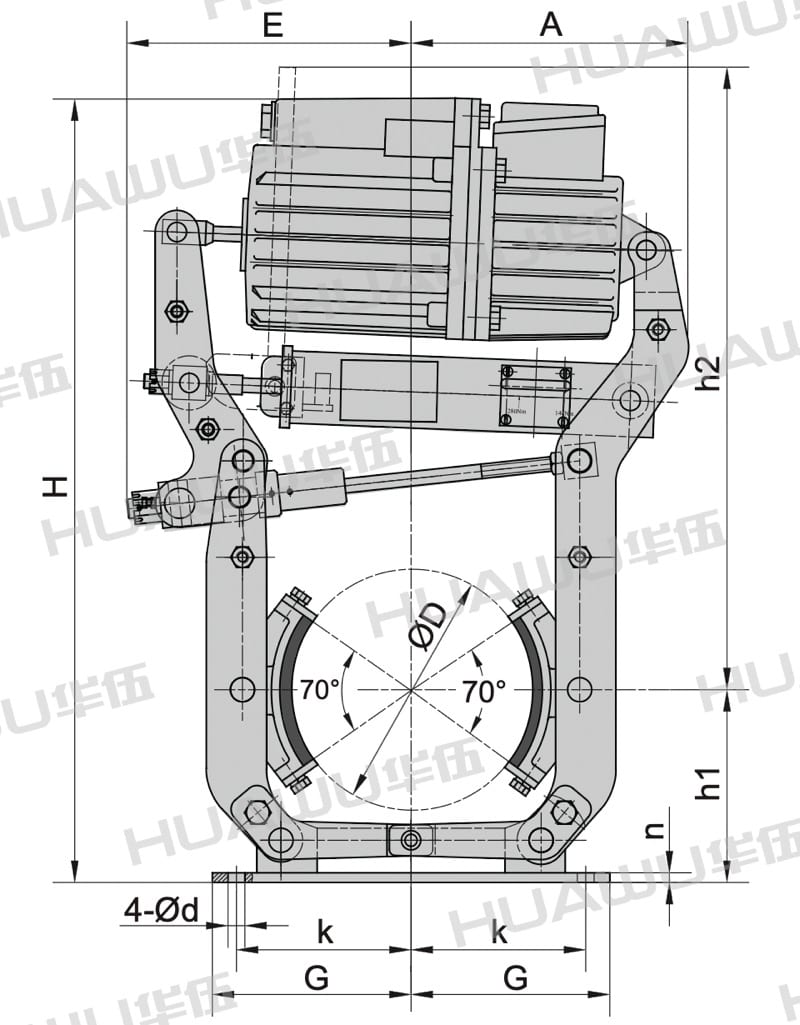

YWH — электрогидравлический колодочный тормоз с горизонтально расположенным толкателем Ed для мест с ограниченным пространством, где тормоза YW, YWZ2 или YWZ4 не удаётся разместить. 7 диаметров шкива 160–500 мм, момент 80–4 000 Н·м, масса 30–150 кг. Присоединительные размеры и моменты — по JB/T 6406-2006 и DIN 15435, толкатели Ed220-50…Ed2000-60 по DIN 15430. Как в серии YW: запатентованное выравнивание отхода колодок, самосмазывающиеся шарниры, шкала настройки момента; опции — автокомпенсация износа накладок, ручное растормаживание, концевые выключатели, толкатель с клапаном замедления.
- Типоразмеры
- YWH160…YWH500, 7 диаметров шкива
- Тормозной момент
- 80–4 000 Н·м
- Диаметр тормозного шкива
- 160–500 мм
- Толкатель
- Ed220-50…Ed2000-60 (DIN 15430), горизонтальный
- Питание толкателя
- 3 × 380–400 В, 50 Гц; 440–460 В, 60 Гц
- Режим работы
- S1 и S3-60 % (до 1 200 вкл/ч)
- Температура окружающей среды
- −25…+50 °C, влажность до 90 %
- Стандарты
- JB/T 6406-2006, DIN 15435
Взрывозащищённые колодочные тормоза
Взрывозащищённые электрогидравлические колодочные тормоза Huawu для механизмов во взрывоопасных газовых средах. Подсерии повторяют общепромышленные: BYW — по JB/T 6406-2006 с моментом по DIN 15435, BYWZ5 — по GB 6333-86, BYWZB — по JB/ZQ 4388-86. Шкивы 160–800 мм, момент 80–12 500 Н·м, масса 33–595 кг. Привод — взрывонепроницаемые толкатели Ed…Ex по GB 3836.2; по каталогу — подгруппы IIA, IIB, IIC, температурные классы T1–T4. Выравнивание отхода колодок, самосмазывающиеся шарниры, пружина со шкалой момента; для BYW — автокомпенсация износа и концевой выключатель износа накладок.
- Подсерии
- BYW, BYWZ5, BYWZB
- Тормозной момент
- 80–4 000 Н·м (BYW, BYWZ5); 100–12 500 Н·м (BYWZB)
- Диаметр тормозного шкива
- 160–500 мм (BYW, BYWZ5); 200–800 мм (BYWZB)
- Толкатель
- взрывонепроницаемый Ed300-50 Ex…Ed3000-120 Ex (GB 3836.2)
- Взрывозащита
- Exd IIA / IIB / IIC, T1–T4 (BYWZB — I, IIB по условиям эксплуатации)
- Питание толкателя
- 3 × 380 В, 50 Гц (по заказу 440 В, 60 Гц)
- Режим и условия работы
- S1 и S3-60 % (до 1 200 вкл/ч); −20…+40 °C, высота до 2 000 м
- Стандарты
- JB/T 6406-2006; DIN 15435 (BYW), GB 6333-86 (BYWZ5), JB/ZQ 4388-86 (BYWZB)
Электромагнитные дисковые тормоза

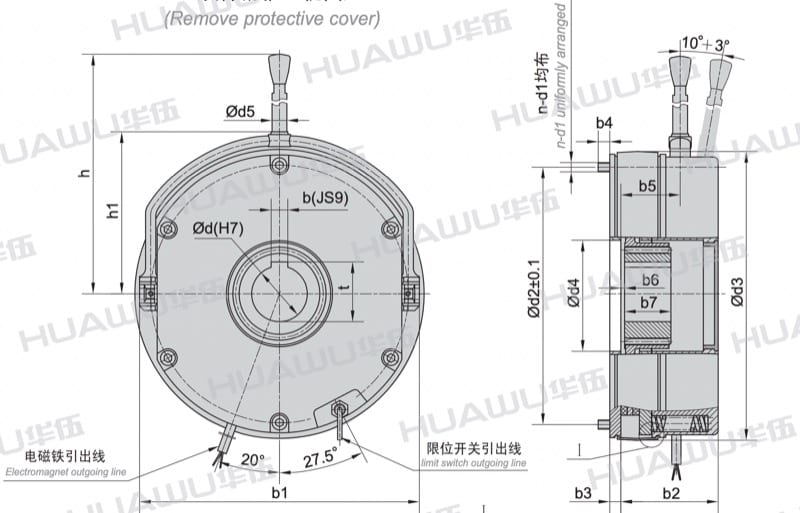

MD — нормально замкнутые электромагнитные дисковые тормоза: торможение пружинами, растормаживание электромагнитом, есть ручное аварийное растормаживание. Монтируются на задний конец вала электродвигателя или на быстроходный вал редуктора. Три исполнения: B — базовое, 9 типоразмеров MD06–MD25, 5–400 Н·м, валы 11–65 мм, IP54; D — два тормоза на одном валу, до 2 × 400 Н·м; E — антикоррозионное IP66 для морских условий, фланцы A160–A800, 9 типоразмеров MD06–MD40, 45–2 500 Н·м, валы 28–90 мм. Питание AC 220/380 В или DC 24–205 В; опция — концевой выключатель растормаживания.
- Исполнения
- B — базовое; D — сдвоенное (2 тормоза на валу); E — антикоррозионное
- Тормозной момент
- 5–400 Н·м (B); 2 × (2,5–400) Н·м (D); 45–2 500 Н·м (E)
- Типоразмеры
- MD06–MD25 (B, D); MD06–MD40 (E)
- Диаметр вала
- 11–65 мм (B, D); 28–90 мм (E); шпонка по GB/T 1095
- Напряжение питания
- AC 220, 380 В; DC 24, 110, 170, 205 В
- Мощность катушки
- 22–495 Вт (при 20 °C)
- Степень защиты
- IP54 (B, D); IP66 (E)
- Принцип действия
- нормально замкнутый: пружинное торможение, электромагнитное растормаживание, ручное растормаживание
Гидростанции для тормозов и рельсовых захватов

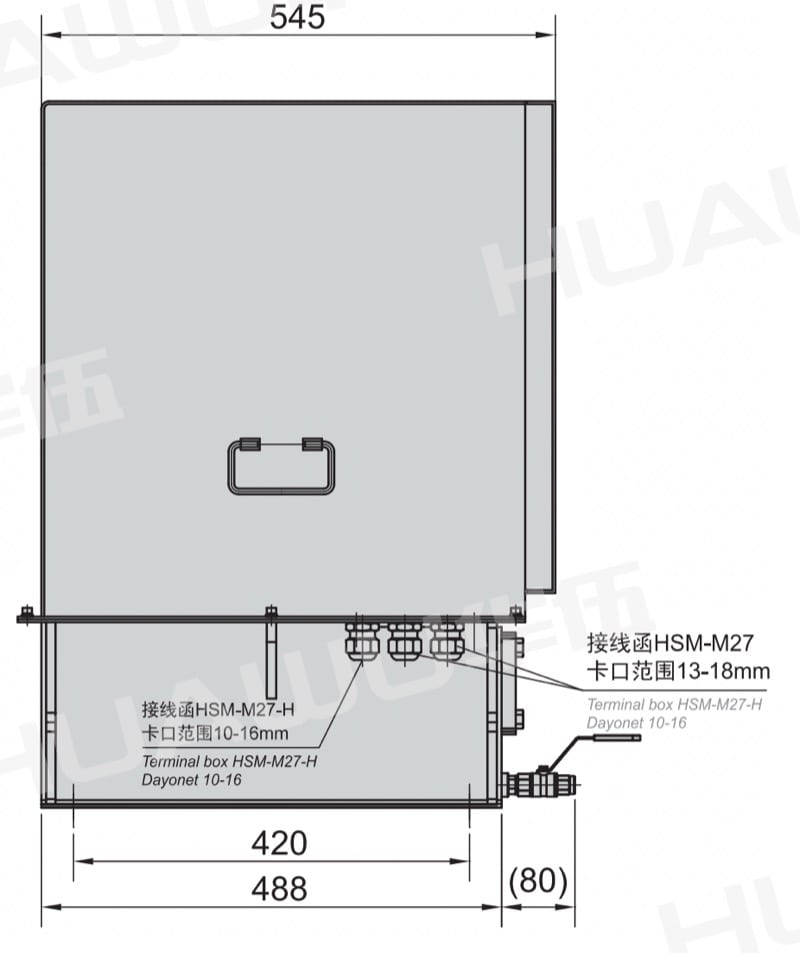

Гидростанции Huawu для тормозов и рельсовых захватов одностороннего действия. SBH питает аварийные тормоза SB и SBD-C (1–2 тормоза на станцию), YZBS — тормоза SBD-A, -B, -D, YLH — колёсные тормоза YLZ (до 8–12 шт. на станцию), YZBA — рельсовые захваты YJA, YJD, YJE, YJJ и рельсовые тормоза YGZ. Давление 8–16 МПа, подача 8,6–32 л/мин, двигатель 2,2–7,5 кВт; двухконтурные исполнения (/2) управляют двумя механизмами одновременно или раздельно. Конусные клапаны, гидроаккумулятор и реле давления поддерживают давление; ручной насос — для аварийного растормаживания без питания.
- Серии
- SBH, YLH, YZBA, YZBS
- Номинальное давление
- 8–16 МПа
- Номинальная подача
- 8,6–32 л/мин
- Мощность двигателя
- 2,2–7,5 кВт
- Питание
- двигатель 3 × 380 В, 50 Гц; управление 220 В, 50 Гц; клапаны — рекомендуется DC 24 В
- Число контуров
- 1 или 2 независимых (/1, /2)
- Комплектация
- конусные клапаны, гидроаккумулятор, реле давления, ручной насос; опц. датчики уровня и температуры, нагреватель (ниже −20 °C), электрошкаф
- Масса
- 185–305 кг (без масла)
