Приводы для упаковочного оборудования: сервоприводы, мотор-редукторы и ПЧ
Современная упаковочная линия — это десятки приводных осей, синхронизированных с точностью до миллиметра и десятков миллисекунд. Разлив жидкостей в бутылочные и дой-пак форматы, фасовка сыпучих продуктов, термоформовка блистеров и MAP-упаковка, картонажные фольдеры, маркировка инкджет и групповая упаковка в case-packers — каждая операция требует своей пары «сервопривод — редуктор — преобразователь частоты». Здесь критичны компактность установки в стеснённой раме линии, динамика старт-стоп режима до 200 циклов в минуту и точное удержание момента при формовании плёнки.
Типовые задачи отрасли
- Привод дозирующих и наполнительных модулей разливочных линий жидкостей (бутылочные, картонные Tetra/SIG, дой-пак) — 0,18–3 кВт на ось, точность позиционирования ±0,1 мм
- Шнековые и весовые дозаторы фасовки сыпучих (мука, сахар, крупы, цемент в малой таре) — приводы 0,55–7,5 кВт с регулированием скорости через ПЧ
- Вакуумные упаковочные машины и термоформовочные линии (блистер, MAP) — сервоприводы протяжки плёнки, нагревательные пуансоны, мощность 7,5–45 кВт на установку
- Картонажное оборудование — фольдеры-склейщики, ротационные высечные прессы, приводы 1,5–11 кВт с серво-синхронизацией
- Линии маркировки и кодирования (инкджет, лазер, термотрансфер) — компактные сервоприводы 0,2–0,75 кВт на привод подачи этикетки и обрезки
- Групповые сборщики (case packers) и обвязочные машины — приводы конвейеров и формовочных рам 3–15 кВт
- Палетайзеры и пакетировщики готовой упаковки — приводы вертикального подъёма и вращения колонны 11–75 кВт с тормозными модулями
- Гидравлические станции прессов уплотнителей вторичной упаковки и тюковочных машин — насосные группы 7,5–22 кВт
Электродвигатели и сервоприводы
В упаковочной отрасли двигатель практически всегда работает в паре с инвертором или сервоконтроллером — чисто сетевой пуск встречается только на простых вспомогательных приводах. Основные требования: малые габариты для размещения внутри рамы линии, низкая инерция ротора для динамики 100–200 пусков в минуту, высокий класс защиты IP54–IP65 для зон промывки CIP/SIP в пищевой упаковке, и совместимость с инвертором (изоляция класса F с тепловым резервом по B). Сервоприводы — отдельный класс с энкодерами высокого разрешения для точного позиционирования.
Сервоприводы протяжки и резки плёнки
На термоформовочных линиях блистера и MAP-упаковки приводы протяжки BoPP/PE плёнки требуют точного удержания скорости и позиции — ошибка реза в 1 мм означает брак. Серводвигатели Inovance ISMH/MS1H с энкодерами 17–23 bit обеспечивают повторяемость лучше ±0,05 мм при пиковом моменте 3 × номинального.
- — Мощность 0,4–5 кВт, момент 1,3–24 Н·м
- — Энкодер абсолютный 17–23 bit
- — Класс защиты IP65 со стороны вала (брызги масла, плёночная пыль)
- — Совместимость с EtherCAT/CANopen для синхронизации осей
Двигатели насосов и миксеров подготовки продукта
Для смесителей жидких продуктов (соки, молочные напитки, соусы) и миксеров сухих смесей перед фасовкой используются общепромышленные асинхронные двигатели Wolong YE3/YE4 и Huali YE3 мощностью 5,5–30 кВт. Работа с инвертором требует исполнения с тепловым резервом и опционально — принудительного обдува (separate fan) при работе на пониженных оборотах.
- — IE3/IE4 КПД, изоляция класса F
- — Совместимость с инвертором (NEMA MG1 Part 31)
- — Опция принудительного охлаждения 24 В для частот ниже 25 Гц
- — IP55 минимум, нержавеющие крепёжные элементы для пищевых зон
Серводвигатели позиционирования рам палетайзеров
На колонных и роботизированных палетайзерах серводвигатели поднимают захватный модуль и поворачивают колонну. Требуется высокий момент удержания при остановке (нагрузка от веса грузовой группы), встроенный тормоз holding brake и пиковые моменты на разгон.
- — Мощность 3–22 кВт, момент удержания до 140 Н·м
- — Встроенный электромагнитный тормоз holding brake
- — Пиковый момент 2,5–3 × номинального
- — Совместимость с системой безопасности STO/SS1
Двигатели вспомогательных приводов
Конвейеры подачи пустой тары, отводящие транспортёры готовой упаковки, насосы CIP-мойки — это область асинхронных двигателей 0,18–3 кВт. Чаще всего работают через ПЧ INVT GD20/GD200A для регулирования скорости под темп линии.
- — Мощность 0,18–3 кВт, IE3
- — IP55, вентиляция собственной крыльчаткой
- — Совместимость с ПЧ (диапазон регулирования 1:20)
- — Опция термозащиты PTC в обмотке
Мотор-редукторы и редукторы
Для упаковочных линий выбираются компактные мотор-редукторы серий R (соосные цилиндрические), F (параллельные плоские), K (коническо-цилиндрические) и S (червячно-цилиндрические). Главные критерии — малый монтажный размер для встройки в раму линии, низкий уровень шума (< 70 дБ А) для чистых производств и совместимость с инвертором/серво. Сервис-фактор обычно достаточен 1,2–1,5, поскольку нагрузка стабильная без ударных пиков.
Мотор-редукторы конвейеров разливочных и фасовочных линий
Серии Boneng R и F для приводов цепных и пластинчатых транспортёров бутылок, картонных пачек и дой-паков. Соосное (R) исполнение экономит место на узких линиях, плоское (F) — подходит для подвесного монтажа над лентой. Передаточные отношения 5–200 покрывают типовые скорости конвейеров 0,1–1,5 м/с.
- — Момент 50–1 500 Н·м
- — Передаточное отношение 5–200
- — Сервис-фактор не менее 1,3
- — Лакокрасочное покрытие для пищевых зон (опция эпоксидная эмаль)
Мотор-редукторы дозаторов и шнеков фасовки сыпучих
Шнековые дозаторы муки, сахара, цемента в малой таре требуют точного регулирования оборотов 5–60 об/мин и стабильного момента при заклинивании на пуске. Подходят серии Boneng K (коническо-цилиндрические) с фланцевым выходом под стандартный шнек и опцией обратного клапана против реверса.
- — Момент 200–3 000 Н·м
- — Низкий ход вращения 5–60 об/мин
- — Усиленные подшипники под радиальную нагрузку шнека
- — Совместимость с обгонной муфтой против реверса
Редукторы термоформовочных и картонажных машин
На фольдерах-склейщиках и ротационных высечных прессах применяются индустриальные редукторы Boneng HB и параллельные F-серии мощностью 7,5–45 кВт. Высокая частота старт-стоп циклов (до 60 в час) требует проверки термического режима по S4 и резерва по тепловой мощности 30 %.
- — Момент 500–10 000 Н·м
- — Тепловой запас на режим S4 (60 циклов/ч)
- — Низкий уровень шума < 72 дБ А
- — Опция установки тормозного двигателя
Мотор-редукторы приводов колонн палетайзеров
Вертикальный подъём и поворот колонны палетайзера выполняют редукторы 11–75 кВт с встроенным тормозом и обгонной муфтой против самопроизвольного опускания груза. Серия Boneng HB-серии в комбинации с двигателем и тормозом Huawu образует комплектный привод с резервированием.
- — Момент 3–25 кН·м
- — Встроенный тормоз 100 % от номинального момента
- — Обгонная муфта против обратного хода
- — Совместимость с энкодером для абсолютного позиционирования
Червячные мотор-редукторы вспомогательных приводов
Для маркировочных и наклеивающих модулей, приводов подачи рулонной этикетки и обрезных ножей применяются компактные червячные редукторы S мощностью 0,18–1,5 кВт. Преимущество — самоторможение при отключении и низкий уровень шума.
- — Момент 10–200 Н·м
- — Самоторможение (передаточное > 30)
- — Компактный фланцевый монтаж
- — Уровень шума < 65 дБ А
Тормоза, муфты и токоподводы
Для упаковочных линий значимы три класса вспомогательных компонентов: тормоза подъёмных секций палетайзеров (безопасность при пропадании питания), компактные муфты соединения двигателя с редуктором или насосом, и системы гибкого энергоснабжения — троллейные шинопроводы и кабельные барабаны для подвижных модулей линии (мостовые перекладчики, поворотные столы, передвижные палетайзеры).
Тормоза вертикальных осей палетайзеров
Электрогидравлические дисковые тормоза Huawu YPZ2 устанавливаются на барабан подъёмной лебёдки колонны палетайзера. Замыкание при пропадании питания за 0,1–0,2 с предотвращает падение захватного модуля с грузом массой до 200 кг.
- — Тормозной момент с запасом 1,75 от номинального момента подъёма
- — Время срабатывания при отключении ≤ 0,2 с
- — IP55, температура среды до +50 °C
- — Концевой выключатель контроля износа накладок
Компактные муфты двигатель-редуктор и двигатель-насос
Упругие пальцевые муфты Yongjing LX (LMC) с эластичными втулками используются для соединения двигателей со шнеками дозаторов, насосами CIP и гидростанциями прессов. Демпфируют ударные нагрузки на пуске, компенсируют небольшие смещения после теплового расширения.
- — Момент 5–500 Н·м
- — Компенсация радиального смещения 0,2–0,5 мм
- — Стандартные посадочные диаметры 19–55 мм
- — Эластичные элементы NBR/полиуретан, ресурс 30 000 ч

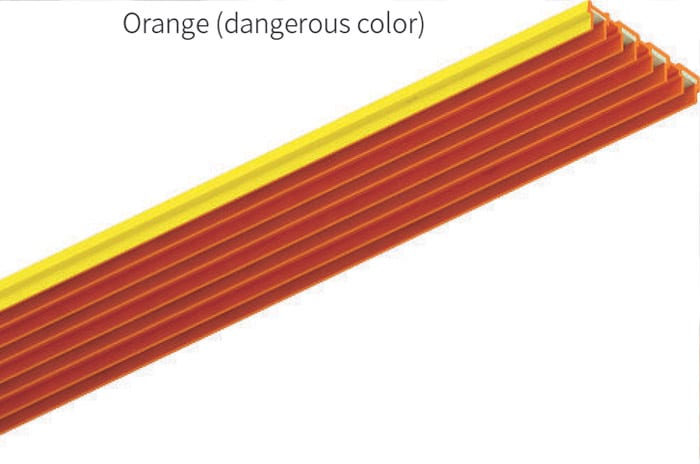

Троллейные шинопроводы гибких упаковочных линий
На линиях с подвижными секциями (мостовые перекладчики между паллетоформировщиками, поворотные платформы, передвижные палетайзеры) Anneng SAFE-Conductor 4–6 полюсные шинопроводы 100–200 А обеспечивают надёжное токоснабжение без волочащегося кабеля. Изолированный корпус класса IP23 защищает от случайного касания и пыли.
- — Ток 100–200 А, 4–6 полюсов
- — IP23 минимум, изолированный корпус
- — Длина секции до 200 м, температурная компенсация
- — Скользящий токосъёмник с угольными щётками 5 000 ч ресурс
Кабельные барабаны передвижных модулей
Для передвижных секций линии и поворотных столов с диапазоном перемещения 5–30 м применяются пружинные и моторизованные кабельные барабаны Anneng. Выбор по типу барабана — пружинный для лёгких кабелей до Ø25 мм, моторизованный — для тяжёлых кабелей или больших ходов.
- — Длина намотки 5–30 м
- — Допустимый диаметр кабеля до Ø50 мм
- — Скорость перемещения до 60 м/мин
- — Контактные кольца для передачи сигналов управления (опция)
Электроника, гидравлика и теплообмен
Помимо чисто механических компонентов, упаковочное оборудование требует развитой электроники — ПЧ для регулирования скорости конвейеров и насосов, сервоконтроллеров для синхронизации осей, ПЛК и HMI для управления рецептурой. Дополнительно — гидравлические станции для прессов вторичной упаковки и теплообменники для контуров пастеризации перед розливом и охлаждения термоформовочных пуансонов.
ПЧ регулирования скорости разливочных и фасовочных конвейеров
Преобразователи частоты INVT GD20/GD200A мощностью 0,4–22 кВт обеспечивают плавный пуск и точное регулирование скорости подачи тары. Векторное управление без датчика держит момент на низких частотах — это критично для предотвращения переливов при остановке линии.
- — Мощность 0,4–22 кВт, 380 В
- — Векторное управление V/f и SVC
- — Встроенный ПИД-регулятор (для синхронизации с датчиком темпа)
- — Modbus RTU/CANopen для связи с ПЛК линии
Сервосистемы точного позиционирования упаковки
Для протяжки BoPP/PE плёнки на термоформовочных линиях, синхронизации фольдер-склейщиков и точного реза этикетки применяются сервоприводы Inovance SV660/IS810 с поддержкой EtherCAT. Многоосевая синхронизация до 32 осей в одном контуре управления, время цикла 250 мкс.
- — Мощность 0,4–7,5 кВт на ось
- — Поддержка EtherCAT, время цикла ≤ 1 мс
- — Электронный кулачок (electronic cam) для синхронизации с master-осью
- — Интеграция с ПЛК Inovance AM600/AC800
Гидравлические станции прессов уплотнителей
Прессы вторичной упаковки (тюкование макулатуры, плёнки, ПЭТ-флекса), гидравлические уплотнители коробов, формовочные прессы картонных лотков — это область гидростанций Donly мощностью 7,5–22 кВт с пластинчатыми и шестерёнными насосами. Стандартное давление 16–25 МПа, цикл прессования 30–60 с.
- — Мощность 7,5–22 кВт
- — Давление 16–25 МПа
- — Бак 100–250 л с теплообменником
- — Пропорциональные клапаны для регулирования усилия прессования
Теплообменники термоформовочных и пастеризационных линий
Перед розливом продукт часто проходит пастеризацию или охлаждение в пластинчатых теплообменниках Deo. Для термоформовочных линий теплообменники охлаждают воду подачи на формующие пуансоны (от +12 °C на входе) и греют воду подачи на нагревательные плиты до +180 °C.
- — Пластинчатое исполнение, AISI 316L для пищевого контура
- — Тепловая мощность 50–500 кВт
- — Уплотнения EPDM пищевого класса (FDA)
- — Разборная конструкция для CIP-мойки

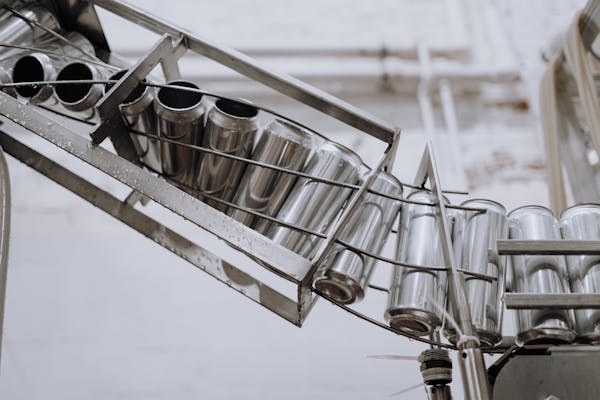

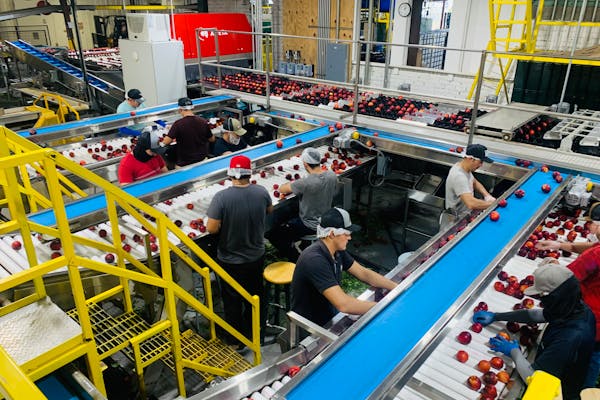

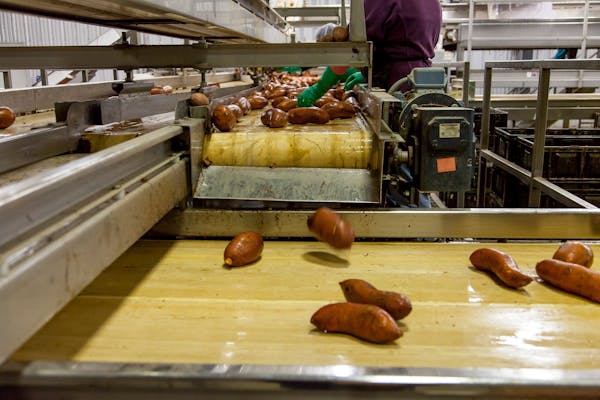

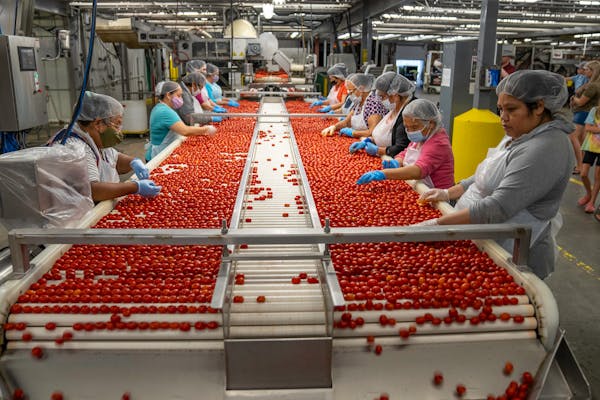

Галерея применений
Наши решения для отрасли
Бренды портфеля SDS, которые покрывают типовые применения в этой отрасли.
- BONENGкомпактные мотор-редукторы R/F/K/HB для разливочных и фасовочных линий, шнеков дозаторов, картонажных фольдеров и колонн палетайзеров
- WOLONGкомпактные асинхронные двигатели YE3/YE4 для миксеров и насосов, серводвигатели для линий с точным позиционированием
- HUALIобщепромышленные двигатели YE3 для вспомогательных приводов конвейеров, насосов CIP, отводящих транспортёров
- INOVANCEсервосистемы SV660/IS810 для точного позиционирования упаковки и протяжки BoPP/PE плёнки — ключевой бренд для термоформовки и MAP
- INVTпреобразователи частоты GD20/GD200A для регулирования скорости разливочных конвейеров, дозирующих шнеков и насосов миксеров
- ANNENGтроллейные шинопроводы SAFE-Conductor и кабельные барабаны для гибких упаковочных линий с подвижными секциями
- HUAWUэлектрогидравлические тормоза YPZ2/YWZ5 для подъёмных секций палетайзеров и пакетировщиков
- YONGJINGкомпактные упругие пальцевые муфты LX (LMC) для соединения двигателей с редукторами, насосами и шнеками дозаторов
- DONLYгидравлические станции прессов уплотнителей вторичной упаковки, тюковочных машин и формовочных прессов картонных лотков
- DEOпластинчатые теплообменники AISI 316L для контуров пастеризации перед розливом и охлаждения пуансонов термоформовочных линий
