HUALI
Shandong Huali Electric Motor Group Co., Ltd.
Крупная китайская моторостроительная группа, основанная в 1970 году, — один из крупнейших производителей электродвигателей в мире. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, документация на русском. Производственные площадки в Жунчэне и Сучжоу, годовая мощность 1,2 млн единиц / 20 млн кВт.
Электродвигатели

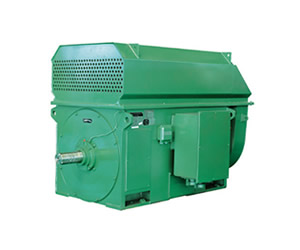

CY-H судовой
CY-H — судовые трёхфазные асинхронные двигатели Huali с сертификацией Китайского классификационного общества (CCS) — для привода судовых насосов, вентиляторов, сепараторов, гидравлических станций и другого вспомогательного оборудования. Серия развивает линейку судовых двигателей Y-H (габариты 80–355, стандарт JB/T 5273-2014) и многоскоростных YD-H (габариты 80–280, JB/T 7127-2010): закрытое обдуваемое исполнение с усиленной антикоррозионной защитой корпуса и обмоток. Для насосных отделений танкеров выпускается взрывозащищённый судовой YB3-H (0,75–315 кВт, габариты 80–355).
- Сертификация
- CCS (Китайское классификационное общество)
- Габариты (высота оси)
- 80–355 мм (семейство Y-H); YD-H — 80–280 мм
- Исполнение
- закрытое обдуваемое, антикоррозионная защита корпуса и обмоток
- Стандарты
- JB/T 5273-2014 (Y-H); JB/T 7127-2010 (YD-H)
- Смежные серии
- YB3-H — взрывозащищённое судовое, 0,75–315 кВт, габариты 80–355; YD-H — многоскоростное

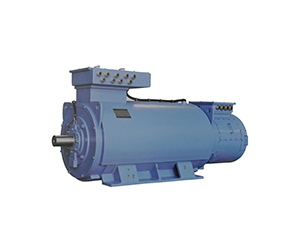

Ветрогенераторы 1,5–3 МВт
Двухпитаемые асинхронные генераторы (DFIG) Huali для ветроустановок трёх номиналов: YFSS450L-4 — 1520 кВт (1,5 МВт), YFWK500L-4 — 2100 кВт (2,1 МВт), YFSS630L-6 — 3100 кВт (3 МВт). Напряжение статора 690 В, ротор с контактными кольцами (напряжение ротора 415/405/366 В); номинальная частота вращения 1800 об/мин (4п) и 1200 об/мин (6п), рабочий диапазон 1000–2000, 930–2070 и 620–1380 об/мин соответственно, cos φ = 1, режим S1. Закрытое исполнение IP54 с водяным охлаждением IC51W (YFWK — IC86W), температура окружающей среды −40…+50 °C.
- Типоразмеры / мощность
- YFSS450L-4 — 1520 кВт; YFWK500L-4 — 2100 кВт; YFSS630L-6 — 3100 кВт
- Напряжение статора / ротора
- 690 В / 415, 405, 366 В
- Номинальная частота вращения
- 1800 об/мин (4п); 1200 об/мин (6п)
- Диапазон частоты вращения
- 1000–2000; 930–2070; 620–1380 об/мин
- Степень защиты / охлаждение
- IP54 / IC51W (YFWK — IC86W)
- Температура окружающей среды
- −40…+50 °C
- Режим / соединение
- S1 / Δ (статор), Y (ротор)
- Масса
- 5600 / 6700 / 15 000 кг

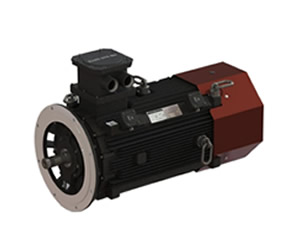

YBX5 взрывозащищённый высокоэффективный
YBX5 — взрывозащищённая высокоэффективная серия, соответствующая GB 18613-2020 (по данным сайта производителя; класс IE в документах не указан). Мощность 0,75–355 кВт в габаритах 80–355, напряжение 380 В, 660 В или 380/660 В, 50 Гц. По данным сайта производителя — оболочка вида «d» по GB/T 3836.1/3836.2-2021 с маркировкой Ex db IIC T4 Gb — допускает работу в зонах 1 и 2 с любыми группами газов, включая водород и ацетилен. IP55, IC411, изоляция F, условия эксплуатации −15…+40 °C, до 1000 м; ТУ Q/1082SHL113-2022. Предназначена для нефтегазовой, химической и фармацевтической отраслей, где требуется одновременно взрывозащита и минимальные потери энергии.
- Мощность
- 0,75–355 кВт
- Габариты (высота оси)
- 80–355 мм
- Напряжение
- 380 В; 660 В; 380/660 В, 50 Гц
- Маркировка взрывозащиты
- Ex db IIC T4 Gb (сайт производителя, GB/T 3836.1/3836.2-2021)
- Класс энергоэффективности
- GB 18613-2020 (сайт производителя; класс IE не указан)
- Степень защиты / охлаждение
- IP55 / IC411
- Класс изоляции
- F
- Стандарт
- Q/1082SHL113-2022

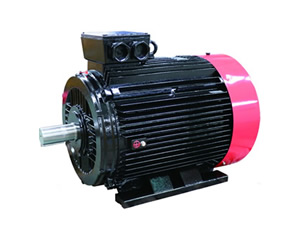

YE5 асинхронный трёхфазный
YE5 — новейшая серия Huali с энергоэффективностью IE5 по IEC 60034-30-1:2014 и соответствием GB 18613-2020 (по данным сайта производителя). Мощность 0,55–375 кВт в габаритах 80–355, 2/4/6/8 полюсов, 380 В/50 Гц (другие напряжения по заказу). Закрытое обдуваемое исполнение IC411, IP55, изоляция F; диапазон рабочих температур −15…+40 °C, высота до 1000 м. Присоединительные размеры по IEC 60034 — совместимы с YE3/YE4 и российскими АИР. Рекомендуется для насосов, вентиляторов и компрессоров с непрерывным режимом, где важен минимальный срок окупаемости.
- Мощность
- 0,55–375 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 380 В, 50 Гц (другие по заказу)
- Класс энергоэффективности
- IE5 (IEC 60034-30-1:2014); GB 18613-2020 (сайт производителя)
- Степень защиты / охлаждение
- IP55 / IC411 (TEFC)
- Класс изоляции
- F
- Условия эксплуатации
- −15…+40 °C, до 1000 м над уровнем моря

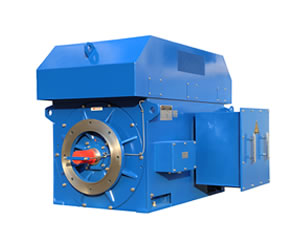

YKK/YXKK высоковольтный закрытый
YKK — закрытые высоковольтные двигатели с короткозамкнутым ротором и воздушно-воздушным охладителем на корпусе (IC611/IC616). Напряжение 6 кВ (габариты 355–800) и 10 кВ (450–800); мощность 185–5600 кВт на 6 кВ и 220–4000 кВт на 10 кВ, 2–16 полюсов, КПД по каталогу до 96,6 %. YXKK — высокоэффективное исполнение (2-й уровень по GB 30254-2013 против 3-го у YKK). IP44/IP54, изоляция F с нагревом по классу B, режим S1, монтаж IMB3. Российский аналог — серии ДАЗО4/АЗ. Самая массовая серия Huali в референс-листе: Laiwu Steel, Handan Steel, Rizhao Steel, насосные заводы и ТЭЦ, до YKK800-2-4000.
- Мощность
- 185–5600 кВт (6 кВ); 220–4000 кВт (10 кВ)
- Габариты (высота оси)
- 355–800 мм (6 кВ); 450–800 мм (10 кВ)
- Напряжение
- 6 кВ, 10 кВ (3 кВ по заказу), 50 Гц
- Число полюсов
- 2–16
- Охлаждение
- IC611 (воздух-воздух); IC616 для 2п с габарита 630
- Степень защиты
- IP44 / IP54 (IP55 по заказу)
- Класс изоляции / режим
- F, нагрев по классу B / S1
- Энергоэффективность
- YKK — GB 30254-2013 ур. 3; YXKK — ур. 2; КПД до 96,6 %

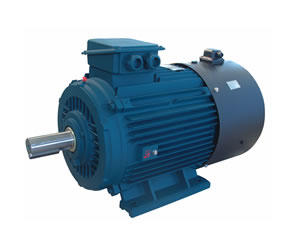

YVF2 частотно-регулируемый
YVF2 — двигатели для работы от преобразователя частоты по JB/T 7118-2014. Мощность 0,55–315 кВт в габаритах 80–355, 2/4/6/8 полюсов, 380 В/50 Гц. Независимый осевой вентилятор (IC416) обеспечивает охлаждение на низких оборотах. Диапазон регулирования: постоянный момент 3(5)–50 Гц; постоянная мощность 50–100 Гц для 4/6-полюсных, 50–60 Гц для 2-полюсных, 50–75 Гц для 355-4п. Соединение Y до 55 кВт, Δ — выше. IP55, изоляция F, корпус серии HM2 с установочными размерами YE2/IEC. По заказу — PTC/PT100 и датчик скорости для замкнутого контура. Аналог российских серий АДЧР/АИР…ЧР.
- Мощность
- 0,55–315 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 380 В, 50 Гц (базовая частота)
- Диапазон регулирования
- 3(5)–50 Гц M = const; 50–100 Гц P = const (4/6п), 50–60 Гц (2п), 50–75 Гц (355-4п)
- Охлаждение
- IC416 (независимый вентилятор); IC411 по заказу
- Степень защиты / изоляция
- IP55 / F, нагрев по классу B
- Стандарт
- JB/T 7118-2014

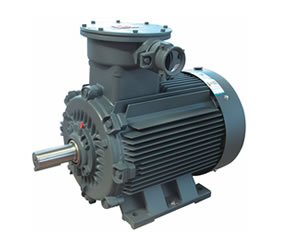

YBX3 взрывозащищённый
YBX3 — взрывозащищённые двигатели с оболочкой вида «d» и энергоэффективностью IE3 (JB/T 12628-2016, GB 18613). Мощность 0,75–315 кВт в габаритах 80–355, 2/4/6/8 полюсов; напряжение 380 В (габариты 80–100) и 380/660 В (112–355). Маркировка взрывозащиты по каталогу — Exd IIB T4 Gb и Exd IIC T4 Gb (GB 3836.2; на сайте производителя — Ex db по GB/T 3836.1/3836.2-2021) — для зон 1 и 2 с газами и парами групп IIA/IIB/IIC, температурные классы T1–T4. IP55, IC411, изоляция F с нагревом по классу B; коробка выводов сверху с четырёхсторонним подводом кабеля, ввод под резиновый кабель или стальную трубу. Ближайшие российские аналоги — серии ВАО2, АИМ, ВА.
- Мощность
- 0,75–315 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 380 В (80–100); 380/660 В (112–355), 50 Гц
- Маркировка взрывозащиты
- Exd IIB T4 Gb; Exd IIC T4 Gb (каталог, GB 3836.2); Ex db IIB/IIC T4 Gb (сайт, GB/T 3836.1/3836.2-2021)
- Класс энергоэффективности
- IE3 (JB/T 12628-2016; GB 18613)
- Степень защиты / охлаждение
- IP55 / IC411
- Класс изоляции
- F, нагрев по классу B (80 K)

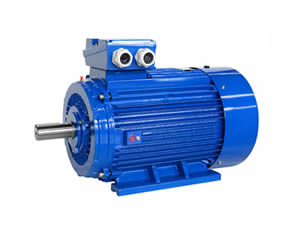

YE4 асинхронный трёхфазный
YE4 — серия сверхвысокой энергоэффективности IE4 по IEC 60034-30-1:2014 (по каталогу — 1-й уровень GB 18613-2012, по сайту производителя — GB 18613-2020). Мощность 0,75–400 кВт в габаритах 80–355, 2/4/6/8 полюсов, 380 В/50 Гц (по заказу 200–660 В), КПД по каталогу до 96,8 %. Конструктивно повторяет YE3: закрытое обдуваемое исполнение IC411, IP55, изоляция F с нагревом по классу B (80 K), присоединительные размеры по IEC 60034 — прямая замена двигателей IE2/IE3 и российских АИР того же габарита без переделки фундамента. Опционально PTC/PT100 в обмотке и подшипниках.
- Мощность
- 0,75–400 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 380 В, 50 Гц; по заказу 200–660 В
- Класс энергоэффективности
- IE4 (IEC 60034-30-1:2014); GB 18613-2012, уровень 1 (каталог); GB 18613-2020 (сайт)
- Степень защиты / охлаждение
- IP55 / IC411 (TEFC)
- Класс изоляции
- F, нагрев по классу B (80 K)
- КПД
- до 96,8 %

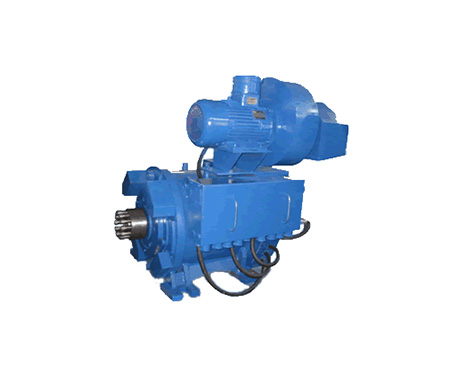

YPT частотно-регулируемый
YPT — специальные частотно-регулируемые двигатели для буровых установок с электроприводом AC–DC–AC: приводы буровых лебёдок, буровых насосов и роторных столов. Типоразмеры YPT-300…YPT-1100: 300–1100 кВт, номинальное напряжение 600 В AC (YPT-970 — 700 В, YPT-1100 — 1200 В), базовая частота 33,5 Гц при 660 об/мин, максимальная частота вращения 1060–2400 об/мин, КПД 94,0–95,7 %. Габариты 355–450. Изоляция класса 200, оболочка под избыточным давлением с коробкой выводов IP54, принудительная вентиляция от взрывозащищённого вентилятора 11 кВт/380 В (d IIB T4) с реле контроля потока.
- Мощность
- 300–1100 кВт (YPT-300…YPT-1100)
- Габариты (высота оси)
- 355–450 мм
- Напряжение
- 600 В AC (YPT-970 — 700 В, YPT-1100 — 1200 В)
- Частота / частота вращения
- 33,5 Гц при 660 об/мин; макс. 1060–2400 об/мин
- КПД
- 94,0–95,7 %
- Изоляция / защита
- класс 200; оболочка под избыточным давлением, коробка выводов IP54
- Охлаждение
- принудительная вентиляция, взрывозащищённый вентилятор 11 кВт/380 В (d IIB T4)
- Нагреватель
- AC 220 В / 200 Вт

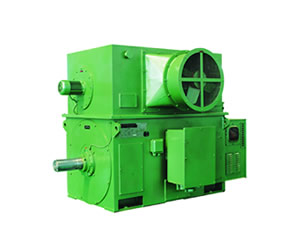

YRKK высоковольтный с фазным ротором
YRKK — закрытые высоковольтные двигатели с фазным ротором и контактными кольцами: ввод сопротивлений в цепь ротора даёт плавный пуск с высоким моментом при тяжёлых маховых массах — мельницы, дробилки, компрессоры, подъёмные машины. Напряжение 6 кВ (габариты 355–1000) и 10 кВ (450–1000), мощность 185–5600 кВт, 4–12 полюсов, КПД по каталогу 93,2–96,2 %. Охлаждение воздух-воздух IC611/IC616, IP44/IP54, изоляция F, режим S1, IMB3; открытое исполнение — серия YR (IP23). Российские аналоги — АКЗ, АКН. Референсы: YRKK710-6-1800 (10 кВ, Shenyang Bozhong), YRKK630-8-1000 на цементном заводе Chongqing Runjiang.
- Мощность
- 185–5600 кВт
- Габариты (высота оси)
- 355–1000 мм (6 кВ); 450–1000 мм (10 кВ)
- Напряжение
- 6 кВ, 10 кВ, 50 Гц
- Число полюсов
- 4–12
- Ротор
- фазный, с контактными кольцами (пуск через роторные сопротивления)
- Охлаждение
- IC611 / IC616 (воздух-воздух)
- Степень защиты / изоляция
- IP44, IP54 / F, нагрев по классу B
- КПД / монтаж
- 93,2–96,2 % / IMB3

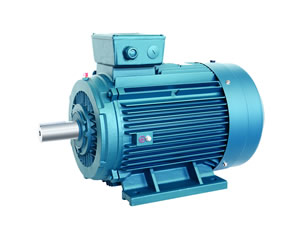

YE3 асинхронный трёхфазный
YE3 — базовая общепромышленная серия Huali класса IE3 по IEC 60034-30-1:2014 (по каталогу — 2-й уровень GB 18613-2012, по сайту производителя — GB 18613-2020). Мощность 0,75–375 кВт в габаритах 80–355 (по экспортному каталогу — от 0,12 кВт с габарита 63), 2/4/6/8 полюсов, 380 В/50 Гц (по заказу 200–660 В). Закрытое обдуваемое исполнение IC411, IP55, изоляция F с нагревом по классу B (80 K), КПД до 96,0 %. Присоединительные размеры по IEC 60034 — серия взаимозаменяема с двигателями АИР и 5А тех же габаритов. Доступны PTC/PT100 в обмотке и подшипниках.
- Мощность
- 0,75–375 кВт (экспортный каталог — от 0,12 кВт)
- Габариты (высота оси)
- 80–355 мм (экспорт — с 63)
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 380 В, 50 Гц; по заказу 200–660 В
- Класс энергоэффективности
- IE3 (IEC 60034-30-1:2014); GB 18613-2012, уровень 2 (каталог); GB 18613-2020 (сайт)
- Степень защиты / охлаждение
- IP55 / IC411 (TEFC)
- Класс изоляции
- F, нагрев по классу B (80 K)
- КПД
- до 96,0 %
YFB3 пылевзрывозащищённый
YFB3 — пылевзрывозащищённые двигатели класса энергоэффективности IE3 для зон 21 и 22 с горючей пылью (GB/T 12476.5-2013). Маркировка по каталогу Ex tD A21 IP65 T130 (на сайте производителя — Ex tb IIIC T130 °C Db по GB/T 3836.1-2021): защита оболочкой «t», температура поверхности не выше 130 °C, группа IIIC — включая токопроводящую пыль. Мощность 0,75–375 кВт в габаритах 80–355, 2/4/6/8 полюсов; напряжение 220/380 В (габариты 80–100) и 380/660 В (112–355). Оболочка IP65, охлаждение IC411, изоляция F с нагревом по классу B; коробка выводов сверху с четырёхсторонним вводом и пылевзрывозащищённым кабельным вводом. ТУ Q/1082SHL054-2017.
- Мощность
- 0,75–375 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение
- 220/380 В (80–100); 380/660 В (112–355), 50 Гц
- Маркировка взрывозащиты
- Ex tD A21 IP65 T130 (каталог, GB/T 12476.5-2013); Ex tb IIIC T130 °C Db (сайт, GB/T 3836.1-2021); зоны 21/22
- Класс энергоэффективности
- IE3 (GB 18613)
- Степень защиты / охлаждение
- IP65 / IC411
- Класс изоляции
- F, нагрев по классу B (80 K)

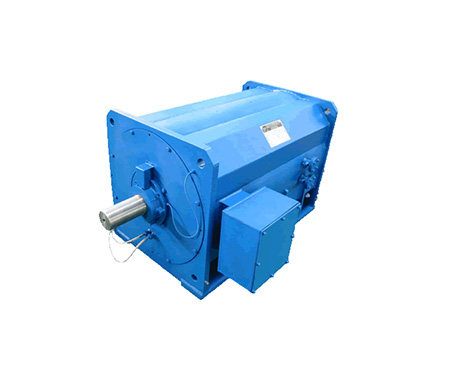

YKS/YQF высоковольтный водяное охлаждение
YKS — закрытые высоковольтные двигатели с воздушно-водяным охладителем на корпусе (IC81W): тепло отводится в контур технической воды, поэтому двигатель компактнее YKK той же мощности и не нагревает воздух в машинном зале. Напряжение 6 кВ (габариты 355–800) и 10 кВ (450–800), мощность 185–7100 кВт, 2–16 полюсов. Исполнения YKS-W (водяное охлаждение) и YQF (защищённое от климатических воздействий). IP44/IP54, изоляция F с нагревом по классу B, режим S1, монтаж IMB3. Референсы: YKS8001-16, YKSP5601-2-1250 (10 кВ, насосный завод Шэньян).
- Мощность
- 185–7100 кВт
- Габариты (высота оси)
- 355–800 мм (6 кВ); 450–800 мм (10 кВ)
- Напряжение
- 6 кВ, 10 кВ, 50 Гц
- Число полюсов
- 2–16
- Охлаждение
- IC81W (воздух-вода, охладитель на корпусе)
- Степень защиты
- IP44 / IP54
- Класс изоляции / режим
- F, нагрев по классу B / S1
- Монтажное исполнение / исполнения
- IMB3; YKS, YKS-W, YQF

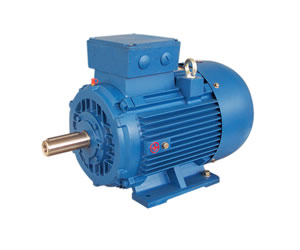

1L асинхронный трёхфазный
1L — экспортная серия Huali с обозначением по европейской традиции: трёхфазные асинхронные двигатели с короткозамкнутым ротором класса IE2 по IEC 60034-30-1:2014. Мощность 0,75–375 кВт в габаритах 80–355, 380 В/50 Гц (другие напряжения и 60 Гц по заказу), закрытое обдуваемое исполнение IC411, IP55, изоляция F, диапазон температур −15…+40 °C, высота до 1000 м. Присоединительные размеры по IEC 60034, поэтому серия ставится на место двигателей АИР и европейских IE2 без переделки рамы. В каталоге также есть исполнение 1L (IP23) — открытое самовентилируемое для габаритов 160–355.
- Мощность
- 0,75–375 кВт
- Габариты (высота оси)
- 80–355 мм
- Напряжение
- 380 В, 50 Гц (другие по заказу)
- Класс энергоэффективности
- IE2 (IEC 60034-30-1:2014)
- Степень защиты / охлаждение
- IP55 / IC411; исполнение 1L (IP23) — габариты 160–355
- Класс изоляции
- F
- Присоединительные размеры
- IEC 60034
- Условия эксплуатации
- −15…+40 °C, до 1000 м

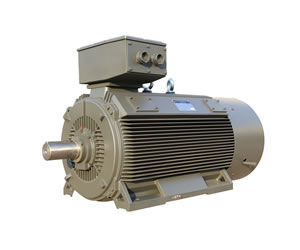

Y3 низковольтный большой мощности
Y3 в исполнении больших габаритов — низковольтные двигатели 200–900 кВт с высотой оси 355–450 мм, 2–10 полюсов, 380/660 В, 50 Гц; в каталоге — типоразмеры 355LX1…450LX4. Класс энергоэффективности IE1, КПД по таблицам 94,7–96,5 %, кратность максимального момента 2,5. Закрытое обдуваемое исполнение IC411, IP54/IP55, изоляция F или H, монтаж IMB3 (по заказу V1). Ниша серии — между YE3 (до 375 кВт) и высоковольтными YKK при сети 0,4/0,66 кВ. Референс: Y3-400LX-2-630 и Y3-355LX-4/6 на металлургическом заводе Jinan Steel (Minyuan).
- Мощность
- 200–900 кВт
- Габариты (высота оси)
- 355–450 мм (355LX1…450LX4)
- Число полюсов
- 2 / 4 / 6 / 8 / 10
- Напряжение
- 380/660 В, 50 Гц
- Класс энергоэффективности
- IE1; КПД 94,7–96,5 %
- Степень защиты / охлаждение
- IP54, IP55 / IC411
- Класс изоляции
- F или H
- Монтажное исполнение
- IMB3 (V1 по заказу)

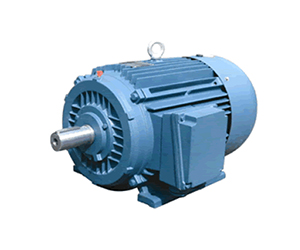

YD многоскоростной
YD — двух- и трёхскоростные двигатели с переключением числа полюсов по JB/T 7127-2010: ступенчатое изменение частоты вращения пересоединением обмотки статора без преобразователя частоты. Габариты 80–315, напряжение 380 В/50 Гц; типовые схемы 4/2, 8/4, 6/4, 8/6 и трёхскоростные 8/6/4. Производные исполнения: YDT — для вентиляторов с моментом, снижающимся на низкой скорости (0,25–90 кВт), YD-H — судовое с сертификацией CCS. Применяются там, где нужны две-три фиксированные скорости: краны, лифты, станки, вентиляторы. Российский аналог — многоскоростные исполнения серий АИР/4АМ.
- Габариты (высота оси)
- 80–315 мм
- Напряжение
- 380 В, 50 Гц
- Схемы переключения полюсов
- 4/2, 8/4, 6/4, 8/6; трёхскоростные 8/6/4
- Обмотка
- одна (Даландер, 1:2) или две независимые
- Производные исполнения
- YDT — вентиляторные 0,25–90 кВт; YD-H — судовые (CCS)
- Стандарт
- JB/T 7127-2010

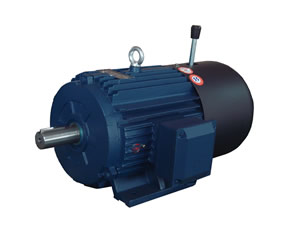

YEJ с электромагнитным тормозом
YEJ — двигатели со встроенным дисковым электромагнитным тормозом на заднем щите: при снятии питания тормоз срабатывает автоматически — быстрый останов, точное позиционирование, удержание груза. Мощность 0,55–200 кВт в габаритах 80–315; класс энергоэффективности базового двигателя IE2, IE3 или IE4 по выбору заказчика. Питание тормоза от выпрямителя в коробке выводов: DC 99 В (от AC 220 В) для габаритов до 100 и DC 170 В (от AC 380 В) для габаритов от 112; время торможения 0,15–0,45 с, тормозной момент 4–150 Н·м для габаритов 63–160. IP55, IC411, изоляция F, JB/T 6456. Аналоги — АИР…Е, АИР…Е2.
- Мощность
- 0,55–200 кВт
- Габариты (высота оси)
- 80–315 мм
- Класс энергоэффективности
- IE2 / IE3 / IE4 по выбору
- Питание тормоза
- DC 99 В (габариты ≤100, от AC 220 В); DC 170 В (≥112, от AC 380 В)
- Тормозной момент / время
- 4–150 Н·м (габариты 63–160, YEJ2); 0,15–0,45 с
- Степень защиты / охлаждение
- IP55 / IC411
- Класс изоляции
- F
- Стандарт
- JB/T 6456

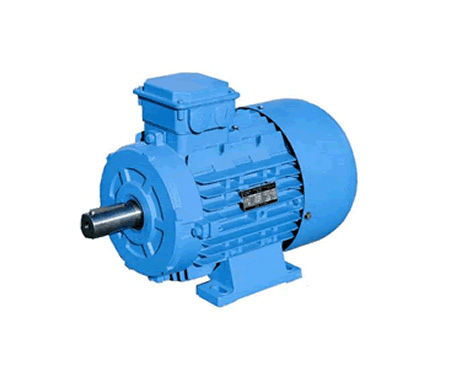

1AL в алюминиевом корпусе
1AL — общепромышленные трёхфазные асинхронные двигатели Huali в корпусе из литого алюминиевого сплава — малая масса, удобный монтаж на компактном оборудовании. По данным производителя серия предназначена для приводов насосов, вентиляторов и другого вращающегося оборудования сельскохозяйственных и промышленных предприятий; на её базе выпускается 1ALEJ — двигатель систем рыскания ветроустановок. Числовые параметры серии (мощность, габариты, класс энергоэффективности) в доступных каталогах не приведены — уточняются по запросу под конкретный типоразмер.
- Корпус
- литой алюминиевый сплав (щиты, коробка выводов, съёмные лапы)
- Тип
- трёхфазный асинхронный с короткозамкнутым ротором, закрытое обдуваемое исполнение
- Назначение
- общепромышленное; насосы, вентиляторы, с/х и промышленное оборудование
- Производные
- 1ALEJ — двигатель систем рыскания ветроустановок

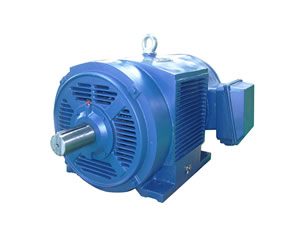

Y (IP23) открытого исполнения
Y (IP23) — низковольтные двигатели больших габаритов в защищённом капельнозащищённом исполнении: самовентиляция с прямым проходом воздуха через обмотки (IC01), за счёт чего при той же высоте оси достигается большая мощность и меньшая масса. Высота оси 400–500 мм, мощность 110–800 кВт, 4–16 полюсов, КПД по таблицам 92,9–96,6 %. Класс энергоэффективности IE1, изоляция F или H, монтаж IMB3. Для чистых сухих машинных залов; по назначению соответствует российским сериям АН2, 4АН. Есть высоковольтное исполнение 6/10 кВ с габаритами 355–800 (референс Y450-4-250 10 кВ на ТЭЦ).
- Мощность
- 110–800 кВт
- Габариты (высота оси)
- 400–500 мм
- Число полюсов
- 4 / 6 / 8 / 10 / 12 / 16
- Напряжение
- 380 В, 50 Гц (6/10 кВ — исполнение Y (IP23) HV, габариты 355–800)
- Степень защиты / охлаждение
- IP23 / IC01 (открытое, самовентиляция)
- Класс энергоэффективности
- IE1; КПД 92,9–96,6 %
- Класс изоляции
- F или H
- Монтажное исполнение
- IMB3

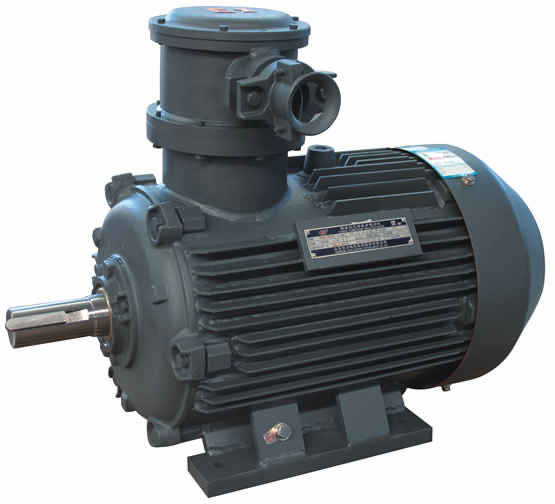

YBK3 рудничный взрывозащищённый
YBK3 — рудничные взрывозащищённые двигатели группы I для подземных выработок угольных шахт со средой метан/угольная пыль. Мощность 0,55–315 кВт в габаритах 80–355, 2/4/6/8 полюсов (315–355 — также 10). Напряжение 380 или 660 В для габаритов 80–100 и двойное 380/660 В либо 660/1140 В для 112–355. Маркировка взрывозащиты Exd I Mb по GB 3836.1-2010 / GB 3836.2-2010, стандарт JB/T 9593.1-2015; на каждый типоразмер выдан сертификат MA (знак безопасности горных продуктов).IP55, IC411, изоляция F; температура среды под землёй до 35 °C. Энергоэффективность на уровне IE2 (КПД 90,6 % при 15 кВт/4п). Российские аналоги — рудничные серии ВРП, АВР, ВРМ.
- Мощность
- 0,55–315 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2 / 4 / 6 / 8 (315–355 — также 10)
- Напряжение
- 380 или 660 В (80–100); 380/660 или 660/1140 В (112–355), 50 Гц
- Маркировка взрывозащиты
- Exd I Mb, рудничное (GB 3836.1-2010, GB 3836.2-2010)
- Сертификация
- Сертификаты MA на каждый типоразмер; JB/T 9593.1-2015; Q/1082SHL105-2021
- Степень защиты / охлаждение
- IP55 / IC411
- Класс изоляции / среда
- F, нагрев по классу B; до 35 °C под землёй
