Промышленные тормоза и муфты

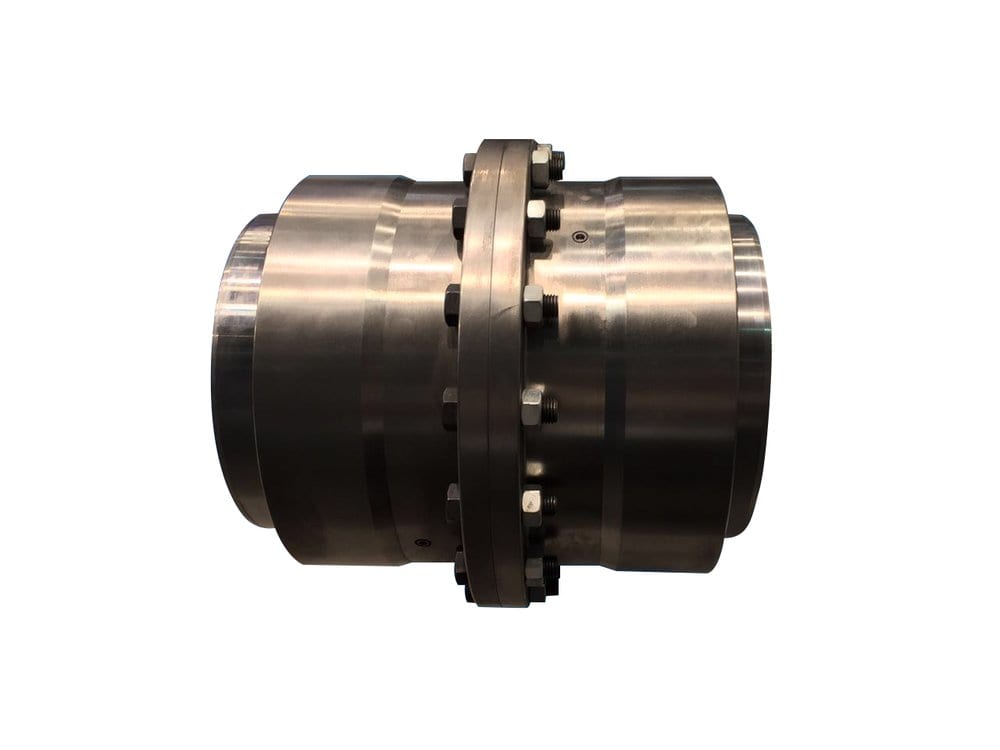

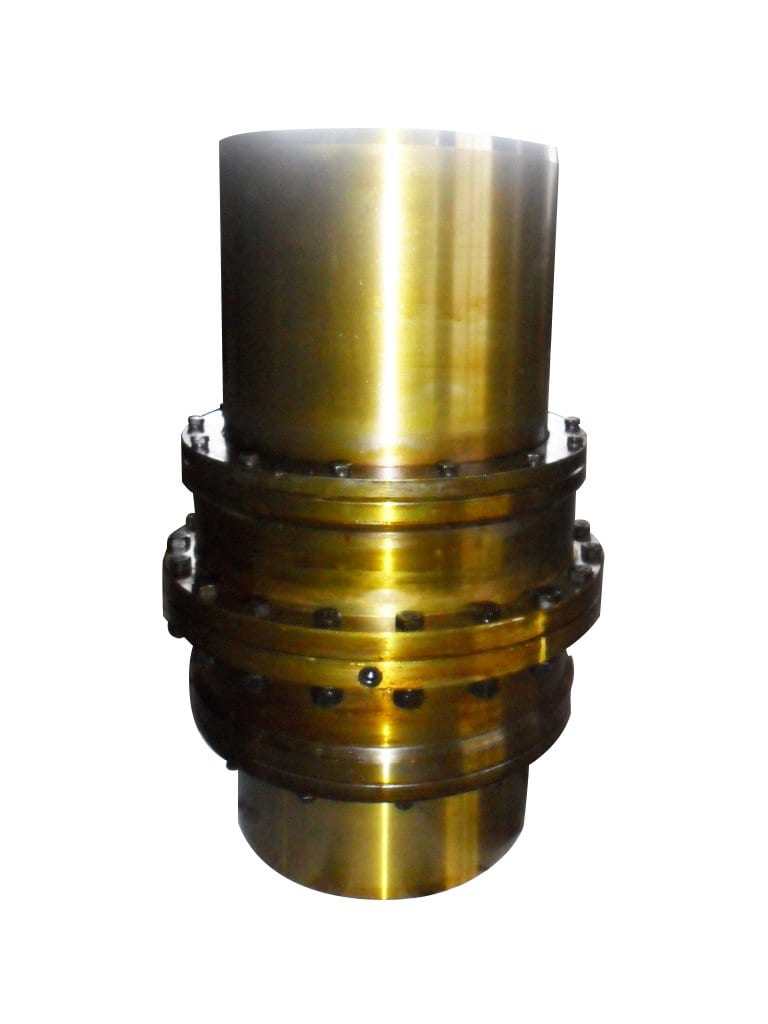

GIICL барабанная зубчатая
GIICL — зубчатая муфта с бочкообразным зубом узкого (базового) типа по JB/T 8854.2-1999 (взамен JB/ZQ 4378-1986). Малое расстояние между зубчатыми венцами даёт компактную конструкцию и малый момент инерции, но и меньшее допускаемое радиальное смещение, чем у широкого типа GICL. По данным Yongjing номинальный момент 400 Н·м – 5 000 кН·м; муфта реверсивная, ведущим может быть любой наружный венец. Для надёжного удержания смазки завод рекомендует крышку, выполненную заодно с внутренним венцом. Аналог по ГОСТ — зубчатые муфты МЗ ГОСТ 5006-94 / ГОСТ Р 50895-96.
- Номинальный момент
- 400 Н·м – 5 000 кН·м (по данным Yongjing)
- Конструкция
- узкий (базовый) тип — малое расстояние между венцами, компактность, малый момент инерции (по данным Yongjing)
- Радиальное смещение
- допускается меньшее, чем у широкого типа GICL (по данным Yongjing)
- Угловое смещение
- до 1°30′ — расчётное значение ряда JB/T 8854; на сайте Yongjing не указано
- Направление вращения
- реверсивное; ведущей может быть любая полумуфта (по данным Yongjing)
- Смазка
- консистентная; завод рекомендует цельную крышку-венец с уплотнением
- Стандарт
- JB/T 8854.2-1999 (взамен JB/ZQ 4378-1986)
- Аналог по ГОСТ
- ГОСТ 5006-94, ГОСТ Р 50895-96 (муфты зубчатые МЗ)

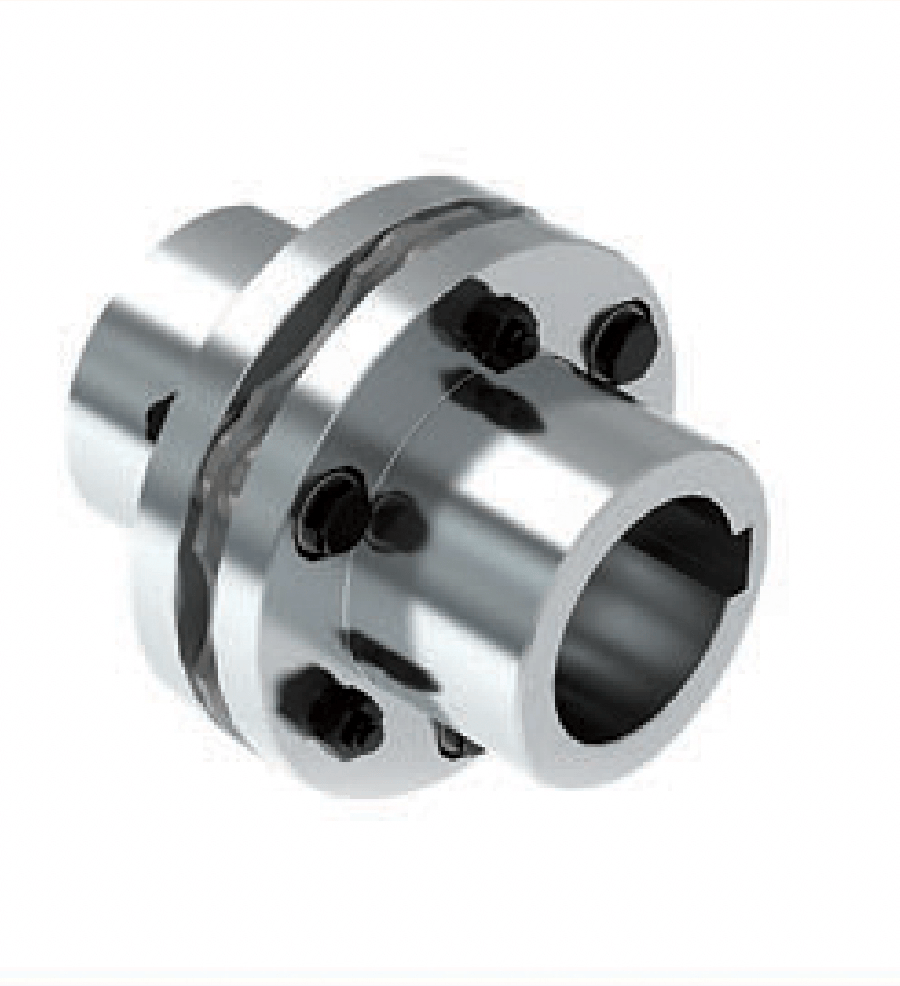

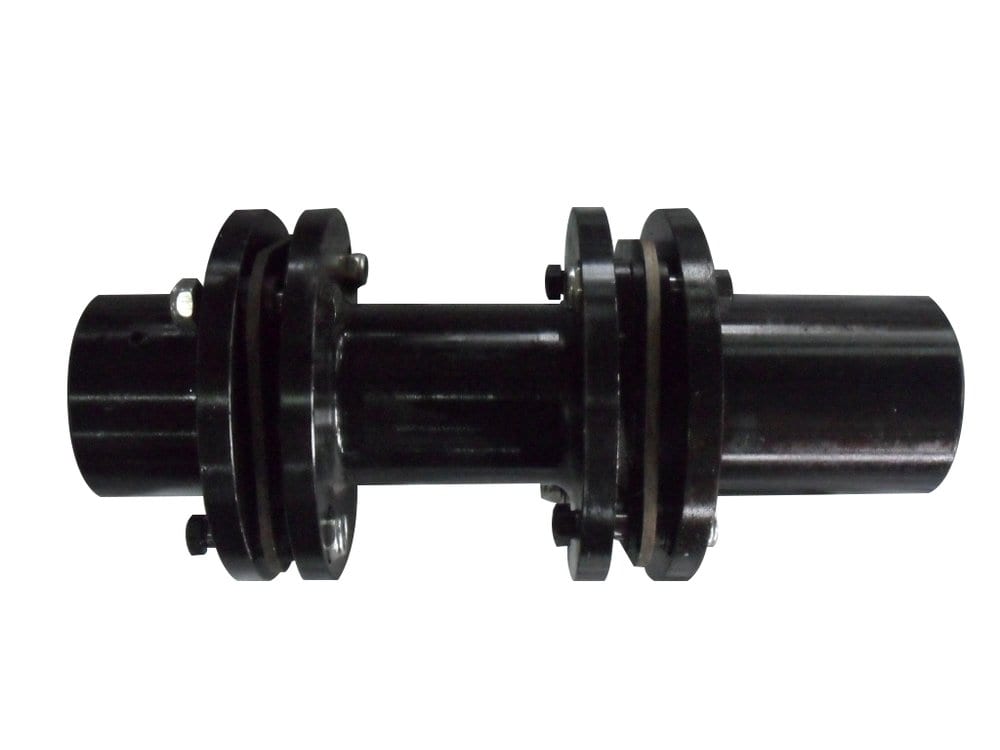

JM мембранная
JM — мембранная (дисковая) муфта: момент передаётся пакетами металлических мембран, компенсирующих осевые, радиальные и угловые смещения от погрешностей монтажа, деформаций под нагрузкой и температурных расширений. Серия разработана Yongjing совместно с Шанхайским НИИ материалов; завод выпускает пять базовых серий и свыше ста типоразмеров. КПД передачи до 99,86 %, рабочая температура −80…+300 °C, работа без смазки, люфта и износа. Ряд JB/T 9147: JMI 25–160 000 Н·м, JMII 40–180 000 Н·м, валы 14–340 мм. Прямого ГОСТ нет; аналоги — Rexnord Thomas, KTR Radex-N.
- Номинальный момент
- JMI 25–160 000 Н·м; JMII 40–180 000 Н·м (ряд JB/T 9147)
- Диаметры валов
- 14–340 мм (ряд JB/T 9147)
- Макс. частота вращения
- до 6 000 об/мин (JMI), до 10 700 об/мин (JMII) — ряд JB/T 9147
- КПД передачи
- до 99,86 % (по данным Yongjing)
- Допускаемые смещения
- осевое, радиальное и угловое; угловое примерно вдвое больше, чем у зубчатых муфт (по данным Yongjing)
- Рабочая температура
- −80…+300 °C (по данным Yongjing)
- Обслуживание
- без смазки, без люфта и износа; исполнение с промежуточным валом снимается без сдвига агрегатов (по данным Yongjing)
- Стандарт
- JB/T 9147; ГОСТ-аналога нет (Rexnord Thomas, KTR Radex-N)

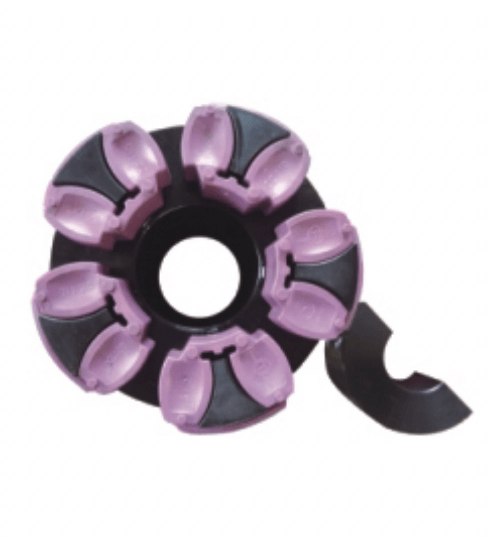

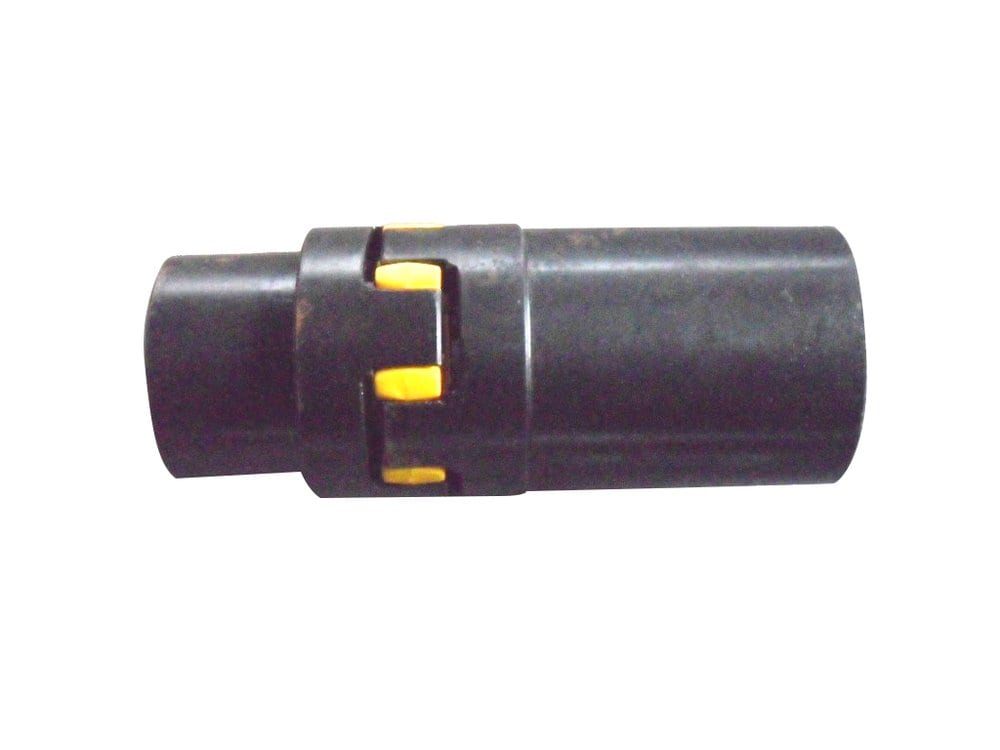

ML/MLL кулачковая
ML — упругая кулачковая муфта «сливовый цветок» по GB/T 5272: две полумуфты с кулачками и упругий элемент-звёздочка между ними; при смещении осей звёздочка упруго деформируется и компенсирует расцентровку. По данным Yongjing номинальный момент 25–31 500 Н·м, допускаемая частота вращения 950–15 300 об/мин, рабочая температура −35…+80 °C; серия рассчитана на частые пуски, реверс и средние-высокие частоты вращения. MLL — исполнение с тормозным шкивом: MLL-I разъёмное, MLL-II цельное, момент 140–25 000 Н·м. Аналог по ГОСТ — муфты упругие со звёздочкой ГОСТ 14084-93 / ГОСТ Р 50894-96.
- Номинальный момент
- ML 25–31 500 Н·м; MLL 140–25 000 Н·м (по данным Yongjing)
- Допускаемая частота вращения
- 950–15 300 об/мин (по данным Yongjing)
- Упругий элемент
- звёздочка, зажатая между кулачками полумуфт и работающая на радиальное сжатие (по данным Yongjing)
- Рабочая температура
- ML −35…+80 °C; MLL −20…+80 °C (по данным Yongjing)
- Компенсация смещений
- автоматическая, за счёт упругой деформации звёздочки (по данным Yongjing)
- Исполнения
- ML базовое; MLL-I с разъёмным тормозным шкивом; MLL-II с цельным тормозным шкивом (по данным Yongjing)
- Стандарт
- GB/T 5272
- Аналог по ГОСТ
- ГОСТ 14084-93, ГОСТ Р 50894-96 (муфты упругие со звёздочкой); европейский аналог KTR ROTEX

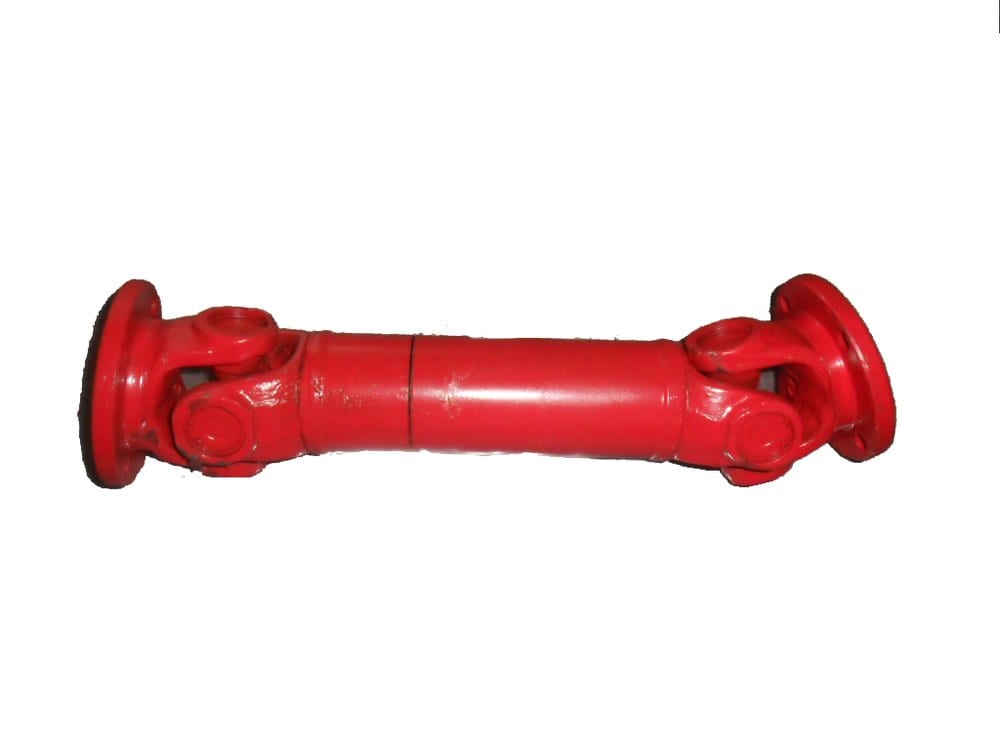

SWC карданный вал
SWC — карданный вал на крестовинах с цельнокованой вилкой. Главное преимущество — большая угловая компенсация: по данным Yongjing угол излома оси доходит до 15–25° против примерно 10° у типа SWP, а КПД передачи составляет 98–99,8 %. При равном диаметре обхвата SWC передаёт больший момент, чем муфты других типов, поэтому применяется при ограниченном радиальном габарите; ход плавный, шум низкий. Ряд JB/T 5513 — 13 типоразмеров, диаметр обхвата 100–620 мм, момент 1,25–1 000 кН·м. Yongjing выпускает SWC-WD, SWC-WH и SWC-BH. Аналог по ГОСТ — карданные передачи ГОСТ 13758.
- Номинальный момент
- 1,25–1 000 кН·м (ряд JB/T 5513)
- Диаметр обхвата
- 100–620 мм, 13 типоразмеров (ряд JB/T 5513)
- Угол излома оси
- до 15–25° (SWC); около 10° у типа SWP (по данным Yongjing)
- КПД передачи
- 98–99,8 % (по данным Yongjing)
- Конструкция
- шарнир на крестовине, цельнокованая вилка (по данным Yongjing)
- Исполнения
- SWC-WD (короткое нетелескопическое), SWC-WH (сварное нетелескопическое), SWC-BH (телескопическое сварное) (по данным Yongjing)
- Присоединение
- фланцевое
- Стандарт
- JB/T 5513; аналог по ГОСТ — карданные передачи ГОСТ 13758
GICL зубчатая
GICL — зубчатая муфта с бочкообразным (барабанным) зубом широкого типа по JB/T 8854.3-2001 (взамен JB/ZQ 4222-1986). Широкий внутренний зубчатый венец даёт увеличенную компенсацию смещения осей; муфта соединяет горизонтальные соосные валопроводы и допускает вращение в обе стороны — ведущей может быть любая обойма. По данным Yongjing номинальный момент 630 Н·м – 2 800 кН·м. Завод рекомендует крышку, выполненную заодно с внутренним венцом: меньше деталей, надёжнее удержание смазки. Исполнения: GICLZ с промежуточным валом и вариант с тормозным шкивом. Аналог по ГОСТ — МЗ ГОСТ 5006-94.
- Номинальный момент
- 630 Н·м – 2 800 кН·м (по данным Yongjing)
- Конструкция
- широкий внутренний зубчатый венец — увеличенная компенсация смещения осей (по данным Yongjing)
- Угловое смещение
- до 1°30′ — расчётное значение ряда JB/T 8854; на сайте Yongjing не указано
- Направление вращения
- реверсивное; ведущей может быть любая полумуфта (по данным Yongjing)
- Исполнения
- GICL базовое, GICLZ с промежуточным валом, вариант с тормозным шкивом (по данным Yongjing)
- Смазка
- консистентная; завод рекомендует цельную крышку-венец с уплотнением
- Стандарт
- JB/T 8854.3-2001 (взамен JB/ZQ 4222-1986)
- Аналог по ГОСТ
- ГОСТ 5006-94, ГОСТ Р 50895-96 (муфты зубчатые МЗ)

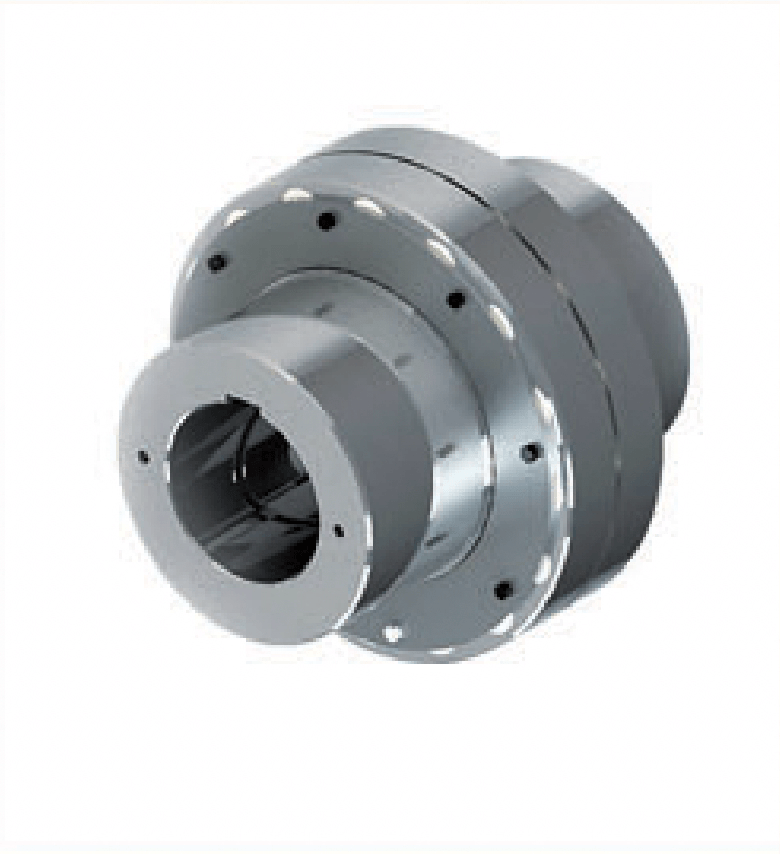

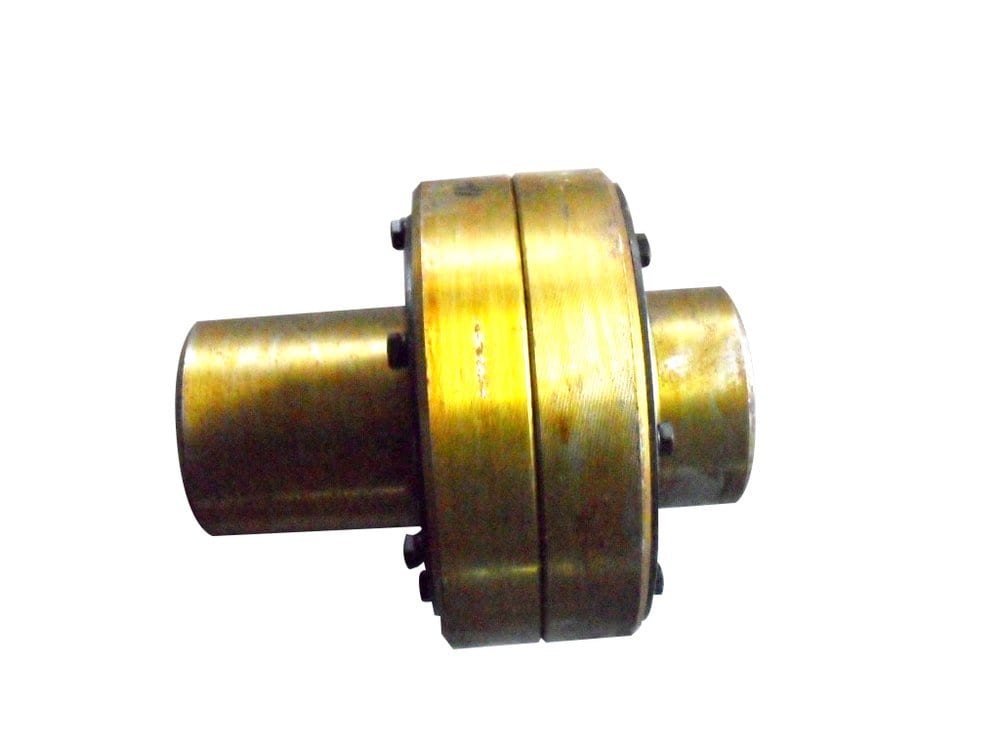

HL/HLL упругая пальцевая
HL (новое обозначение LX) — упругая пальцевая муфта по GB/T 5014. По данным Yongjing передаёт номинальный момент 250–180 000 Н·м при рабочей температуре −20…+70 °C, рассчитана на частые пуски, имеет простую конструкцию, большой ресурс и допускает заметное осевое перемещение валов. Исполнение HLL — с тормозным шкивом под колодочный тормоз, момент 560–35 500 Н·м. Ряд GB/T 5014 — 14 типоразмеров LX1–LX14, валы 12–340 мм, полумуфты из чугуна HT200 или стали ZG35, пальцы из полиамида MC. Прямого ГОСТ нет, ближайший класс — МУВП ГОСТ 21424-93.
- Номинальный момент
- HL 250–180 000 Н·м; HLL 560–35 500 Н·м (по данным Yongjing)
- Диаметры валов
- 12–340 мм (ряд LX1–LX14 по GB/T 5014)
- Макс. частота вращения
- 950–8 500 об/мин (ряд GB/T 5014)
- Материал
- полумуфты чугун HT200 или литая сталь ZG35, пальцы полиамид MC (по GB/T 5014)
- Рабочая температура
- −20…+70 °C (по данным Yongjing)
- Исполнения
- HL (LX) базовое; HLL (LXZ) с тормозным шкивом под колодочный тормоз (по данным Yongjing)
- Стандарт
- GB/T 5014
- Аналог по ГОСТ
- прямого нет; ближайший класс — МУВП ГОСТ 21424-93

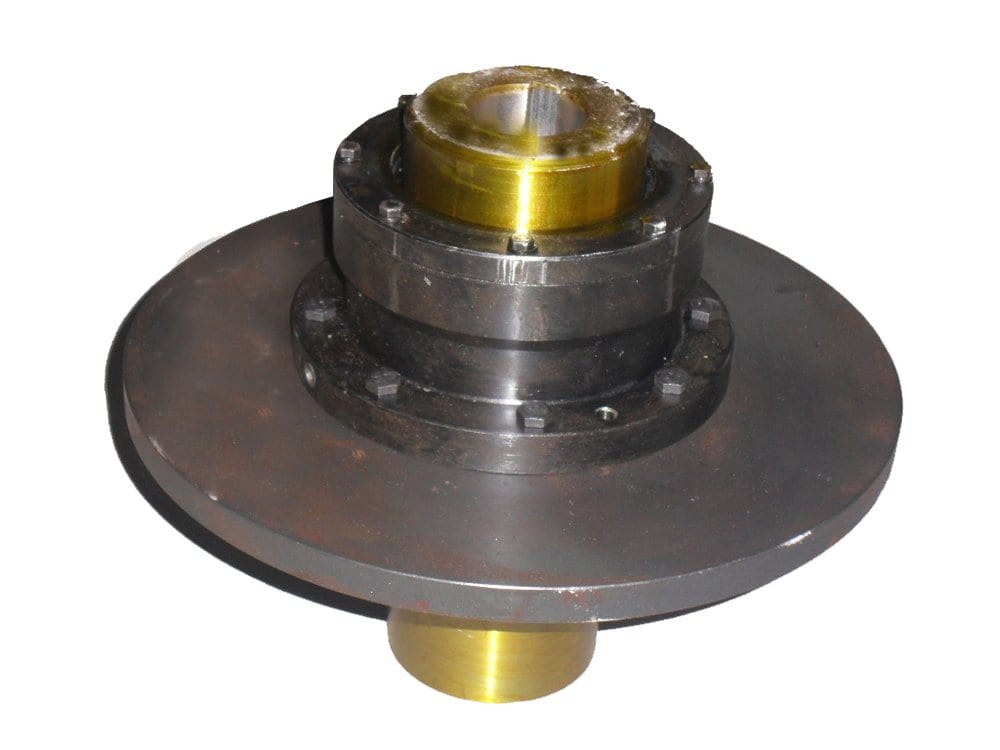

WGP/WGS/WGT зубчатый карданный
WGP, WGS и WGT — три исполнения зубчатой муфты с бочкообразным зубом серии WG. WGP — с тормозным диском под дисковый тормоз: 800 Н·м – 180 кН·м, рабочая температура −20…+100 °C. WGT — с промежуточной втулкой для разнесённых валов: 800 Н·м – 1 400 кН·м, −20…+100 °C, большая жёсткость при малой массе. WGS — телескопическое исполнение со шлицевым валом, который проходит сквозь сферические наружные зубья ведущей части в полый выходной вал редуктора и сокращает осевой габарит машины: 315–1 600 кН·м, угол излома под нагрузкой до 1,5°. Аналог по ГОСТ — МЗ ГОСТ 5006-94.
- Номинальный момент
- WGP 800 Н·м – 180 кН·м; WGT 800 Н·м – 1 400 кН·м; WGS 315–1 600 кН·м (по данным Yongjing)
- Рабочая температура
- −20…+100 °C (WGP, WGT) (по данным Yongjing)
- WGP
- с тормозным диском под дисковый тормоз (по данным Yongjing)
- WGT
- с промежуточной втулкой для разнесённых валов; большая жёсткость при малой массе (по данным Yongjing)
- WGS
- телескопическое исполнение со шлицевым валом; угол излома под нагрузкой до 1,5° (по данным Yongjing)
- Монтаж WGS
- внутренняя обойма ставится прямо (Z) или реверсивно (F); центрирующая опора у ведомого конца (по данным Yongjing)
- Стандарт
- зубчатые муфты серии WG, JB/T 7001–7004; на сайте Yongjing стандарт не указан
- Аналог по ГОСТ
- ГОСТ 5006-94, ГОСТ Р 50895-96 (муфты зубчатые МЗ)

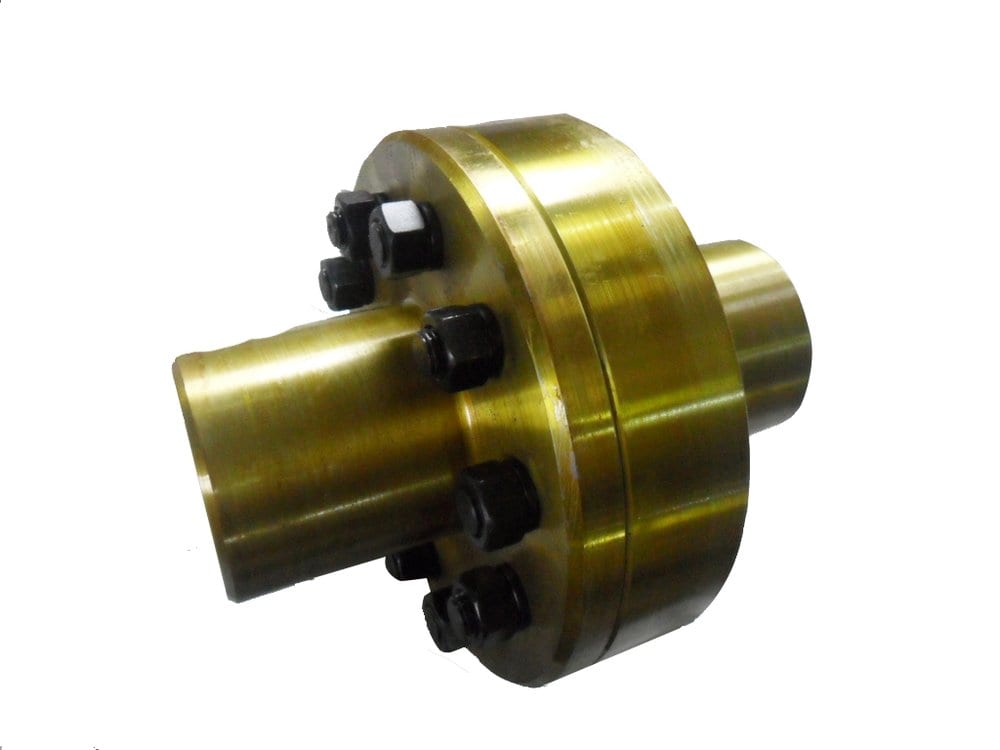

TL втулочно-пальцевая
TL (новое обозначение LT) — упругая втулочно-пальцевая муфта по GB/T 4323, самый массовый тип общепромышленной упругой муфты. По данным Yongjing передаёт номинальный момент 6,3–16 000 Н·м при рабочей температуре −30…+80 °C, даёт умеренное демпфирование и компенсацию смещений валов, рассчитана на частые пуски и реверс. Момент передаётся стальными пальцами с резиновыми втулками — изношенные втулки меняются без сдвига электродвигателя и редуктора. Стандартный ряд GB/T 4323 — 13 типоразмеров LT1–LT13, валы 9–170 мм. Прямой аналог МУВП по ГОСТ 21424-93 с тем же рядом моментов.
- Номинальный момент
- 6,3–16 000 Н·м (по данным Yongjing)
- Диаметры валов
- 9–170 мм (ряд LT1–LT13 по GB/T 4323-2002)
- Макс. частота вращения
- 800–6 600 об/мин (стальные полумуфты), 1 150–8 800 об/мин (чугунные) — ряд GB/T 4323-2002
- Допускаемые смещения
- монтажные: радиальное 0,1–0,3 мм, угловое 0°15′–0°45′; максимальные эксплуатационные вдвое больше: радиальное 0,2–0,6 мм, угловое 0°30′–1°30′ (ряд GB/T 4323-2002)
- Упругий элемент
- стальные пальцы с резиновыми втулками (конструкция по GB/T 4323); монтаж и ремонт без сдвига агрегатов
- Рабочая температура
- −30…+80 °C (по данным Yongjing)
- Стандарт
- GB/T 4323 (обозначение LT)
- Аналог по ГОСТ
- ГОСТ 21424-93 (МУВП)

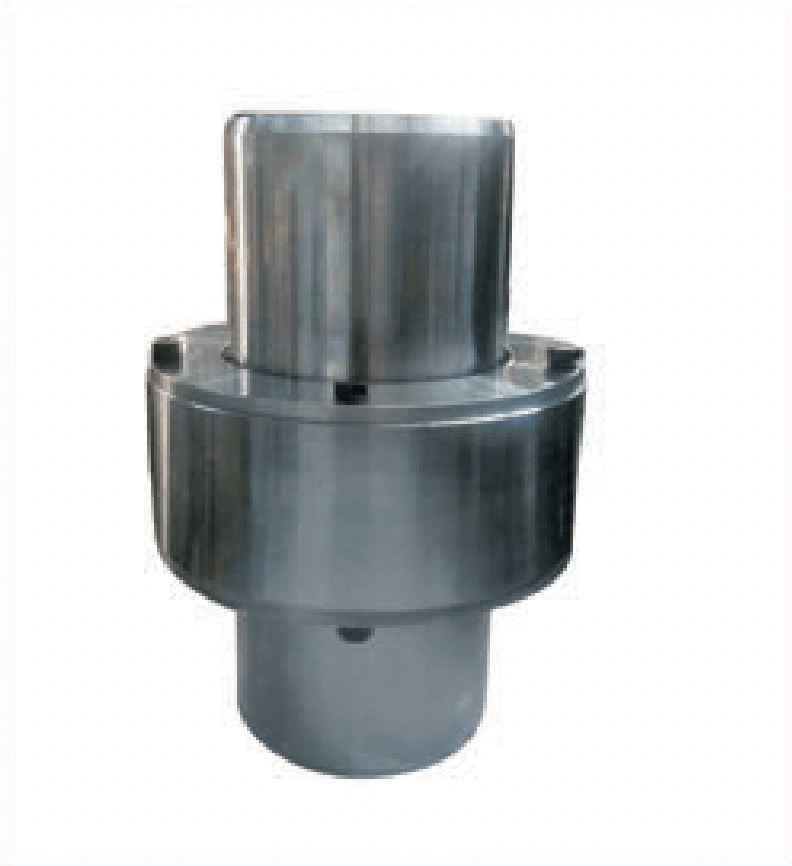

ZL/ZLD упругая зубчато-пальцевая
ZL (новое обозначение LZ) — упругая зубчато-пальцевая муфта по GB/T 5015: полиамидные пальцы передают момент через зубчатый профиль, сочетая компенсацию смещений с большой нагрузочной способностью. По данным Yongjing номинальный момент 100 Н·м – 2 500 кН·м, рабочая температура −20…+70 °C; серия рассчитана на средние и большие мощности, отличается простотой конструкции и большим ресурсом. Ряд GB/T 5015 — 23 типоразмера LZ1–LZ23, валы 12–850 мм; ZLD — исполнение с конической расточкой ступицы. По нагрузке серия закрывает промежуток между МУВП ГОСТ 21424-93 и зубчатыми муфтами ГОСТ 5006-94.
- Номинальный момент
- 100 Н·м – 2 500 кН·м (по данным Yongjing)
- Диаметры валов
- 12–850 мм (ряд LZ1–LZ23 по GB/T 5015)
- Макс. частота вращения
- 460–5 000 об/мин (ряд GB/T 5015)
- Упругий элемент
- полиамидные пальцы в зубчатом зацеплении (по GB/T 5015)
- Рабочая температура
- −20…+70 °C (по данным Yongjing)
- Исполнения
- у Yongjing — ZL (LZ) базовое и ZLD; по ряду GB/T 5015 ZLD — коническая расточка ступицы, LZZ — с тормозным шкивом
- Стандарт
- GB/T 5015
- Аналог по ГОСТ
- прямого нет; между МУВП ГОСТ 21424-93 и МЗ ГОСТ 5006-94
