WOLONG
Wolong Electric Group Co., Ltd.
Китайский мировой лидер в производстве электродвигателей и приводных решений: 40+ производственных площадок в 10 странах, 15 000 сотрудников, активы $5,4 млрд. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, документация на русском. Портфель брендов: ATB Motors, Brook Crompton, Schorch, Olivibra.
Электродвигатели

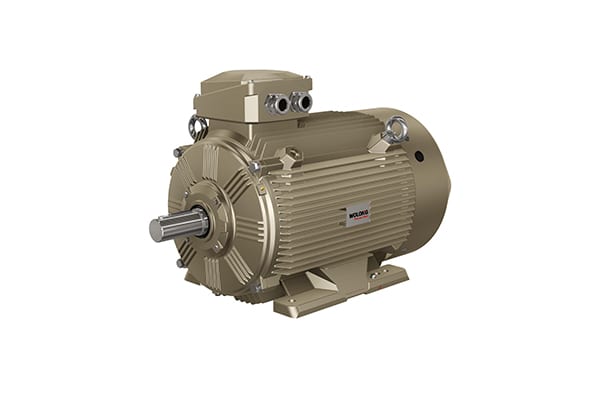

Стандартные асинхронные двигатели
WE — базовая платформа низковольтных асинхронных двигателей Wolong; WE3, WE4 и WE5 различаются только уровнем КПД: IE3 и IE4 по IEC 60034-30-1, IE5 по IEC 60034-30-2. Габариты 63–355, мощность 0,18–375 кВт, 2–8 полюсов, 380 В, IP55, изоляция класса F, охлаждение IC411, присоединительные размеры по IEC. Корпус алюминиевый для габаритов 90–160 (съёмные лапы) и чугунный для 80–355 (литые лапы). До H180 подшипники закрытые необслуживаемые, от H200 — с узлом дозаправки смазки. При питании от преобразователя частоты допустим диапазон 10:1 на вентиляторной характеристике и 2:1 при постоянном моменте.
- Мощность
- 0,18–375 кВт
- Габариты (высота оси)
- 63–355 мм: алюминий 90–160, чугун 80–355
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение и частота
- 380 В, 50 Гц (60 Гц и другие напряжения — под заказ)
- Класс энергоэффективности
- WE3 — IE3, WE4 — IE4 (IEC 60034-30-1), WE5 — IE5 (IEC 60034-30-2)
- Степень защиты / охлаждение
- IP55 (опции IP56, IP65) / IC411 (опции IC416, IC418)
- Класс изоляции / режим работы
- F (опция H) / S1 (опции S2, S3)
- Монтаж и условия
- B3, B5, B35 (опции B14, B34); −20…+40 °C, до 1000 м

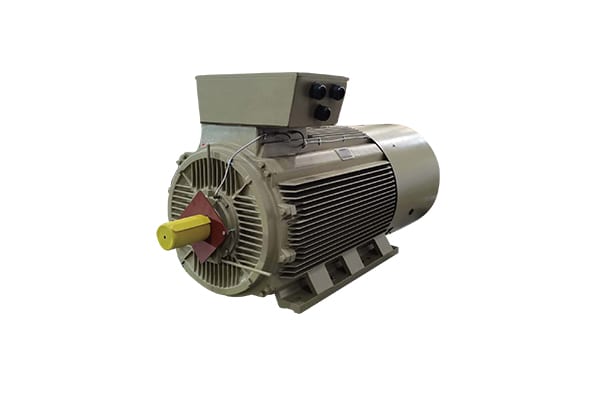

Низковольтные двигатели большой мощности
YE4 и YE3 — низковольтные асинхронные двигатели большой мощности габаритов 400–500: 200–1400 кВт, 2–10 полюсов, 380/660 В (под заказ 660/1140 В), IP55, IC411 (опция IC416), монтаж IMB3 (опция IMV1), режим S1. КПД соответствует IE4 и IE3 по IEC 60034-30-1 и уровням 2 и 3 по GB 18613-2020; у YE4 паспортный КПД 96,5–96,7 % на 2, 4 и 6 полюсах. Изоляция класса 180 (H), нормируемое превышение температуры 80 K. Присоединительные размеры соответствуют IEC и DIN 42673. Условия эксплуатации: −15…+40 °C (специсполнение −40…+60 °C), высота до 1000 м, среднемесячная влажность до 90 %.
- Мощность
- 200–1400 кВт
- Габариты (высота оси)
- 400–500 мм
- Число полюсов
- 2–10
- Напряжение и частота
- 380/660 В, 50 Гц (опция 660/1140 В)
- Класс энергоэффективности
- YE4 — IE4, YE3 — IE3 (IEC 60034-30-1); уровни 2 и 3 по GB 18613-2020
- Степень защиты / охлаждение
- IP55 / IC411 (опция IC416)
- Класс нагревостойкости / превышение температуры
- 180 (H) / 80 K
- Монтаж и условия
- IMB3 (опция IMV1), режим S1; −15…+40 °C (специсполнение −40…+60 °C), до 1000 м

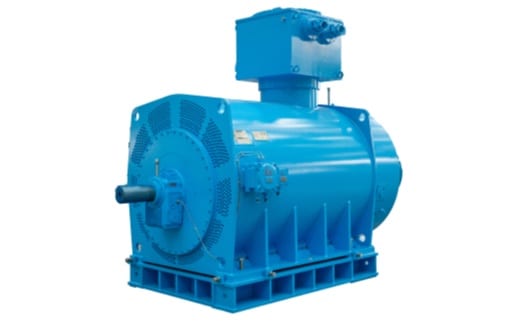

Взрывозащищённый высоковольтный двигатель
TETC — трубчатая платформа высоковольтных двигателей Wolong (теплообменник из пучка труб), на которой построена крупная взрывозащищённая линейка YBXKK: габариты 500–710, 160–6300 кВт, 2–8 полюсов, 3–11 кВ, 50/60 Гц, маркировка взрывозащиты Ex db IIB T4 Gb. Изоляция 155 (F) при превышении температуры 80 K, IP54/IP55/IP56, монтаж B3, вибрация 2,0 мм/с, шум 85 дБ(А), уровень энергоэффективности 2. Конструктивная база — серия KR немецкой SCHORCH. Общий диапазон платформы TETC — 185–4500 кВт при габаритах H500–1000 и охлаждении IC511/IC516.
- Мощность
- 185–4500 кВт (взрывозащищённая серия YBXKK — 160–6300 кВт)
- Напряжение
- 3000–11 000 В, 50/60 Гц
- Габариты (высота оси)
- H500–1000 мм (YBXKK — 500–710 мм)
- Число полюсов / частота вращения
- 2–8 (по платформе — до 20); 300–3600 об/мин
- Взрывозащита
- Ex db IIB T4 Gb (YBXKK); по платформе — Ex db и Ex tb
- Охлаждение / степень защиты
- IC511, IC516 (у YBXKK — IC81W) / IP54, IP55, IP56, до IP66
- Изоляция / вибрация / шум
- 155 (F), превышение температуры 80 K; вибрация 2,0 мм/с (≤1,2 мм/с по платформе); шум ≤85 дБ(А)
- Стандарты и сертификаты
- GB, IEC, NEMA, BS, API, EN; IECEx, ATEX, CCC, MA, CSA, UL; уровень энергоэффективности 2, КПД IE4 и выше; монтаж IMB3, IMB35, IMV1
Закрытый высоковольтный двигатель
TEFC — компактная платформа высоковольтных двигателей Wolong в закрытом обдуваемом исполнении: 160–2240 кВт, 3000–11 000 В, габариты H355–560, 2–12 полюсов, 500–3600 об/мин. Охлаждение IC411 или IC416 без наружного теплообменника, степень защиты до IP66, КПД уровня IE4 и выше, вибрация ≤1,2 мм/с, шум ≤85 дБ(А). Исполнения Ex db и Ex tb для опасных зон; сертификация IECEx, ATEX, CCC, MA, CSA, UL. На китайском рынке платформа реализована сериями YB2, YB3, YBX3, YB4, Y3, YX3, WH3, WH4, YFB и YBBP.
- Мощность
- 160–2240 кВт
- Напряжение
- 3000–11 000 В (по данным Wolong Nanyang — 3,3–13,8 кВ)
- Габариты (высота оси)
- H355–560 мм
- Число полюсов / частота вращения
- 2–12; 500–3600 об/мин, 50/60 Гц или питание от ПЧ (5–50 Гц)
- Охлаждение / степень защиты
- IC411, IC416 / до IP66 (IP44, IP54, IP55, IP56)
- КПД, вибрация, шум
- IE4 и выше; вибрация ≤1,2 мм/с; шум ≤Lp 85 дБ(А)
- Взрывозащита и стандарты
- Ex db, Ex tb; GB, IEC, NEMA, BS, API, EN; сертификаты IECEx, ATEX, CCC, MA, CSA, UL
- Монтаж и условия
- IMB3, IMB35, IMV1; −20…+40 °C (опция −60…+60 °C), влажность ≤90 % при 25 °C, до 1000 м (опция до 5000 м)
Двигатель с водяным охлаждением
TEWAC — высоковольтные двигатели с водо-воздушным теплообменником, самая мощная платформа Wolong: 280–40 000 кВт, 3000–13 800 В, габариты H355–1400, 300–3600 об/мин. Охлаждение IC81W или IC86W позволяет отводить тепло водой и держать компактный габарит при мощностях, недостижимых для воздушного охлаждения; степень защиты до IP66, КПД IE4 и выше, вибрация ≤1,2 мм/с. Исполнения Ex ec, Ex pxb, Ex pzc и Ex tb. Диапазон температур −20…+40 °C, под заказ −40…+60 °C. В материалах Wolong серия встречается в двух написаниях — TEWAC и TEAWC.
- Мощность
- 280–40 000 кВт
- Напряжение
- 3000–13 800 В
- Габариты (высота оси)
- H355–1400 мм
- Частота вращения
- 300–3600 об/мин
- Охлаждение / степень защиты
- IC81W, IC86W (водо-воздушный теплообменник) / до IP66
- КПД и вибрация
- IE4 и выше; вибрация ≤1,2 мм/с
- Взрывозащита и стандарты
- Ex ec, Ex pxb, Ex pzc, Ex tb; GB, IEC, NEMA, BS, API, EN; сертификаты IECEx, ATEX, CCC, CSA, UL
- Монтаж и условия
- IMB3, IMB35, IMV1; −20…+40 °C, под заказ −40…+60 °C

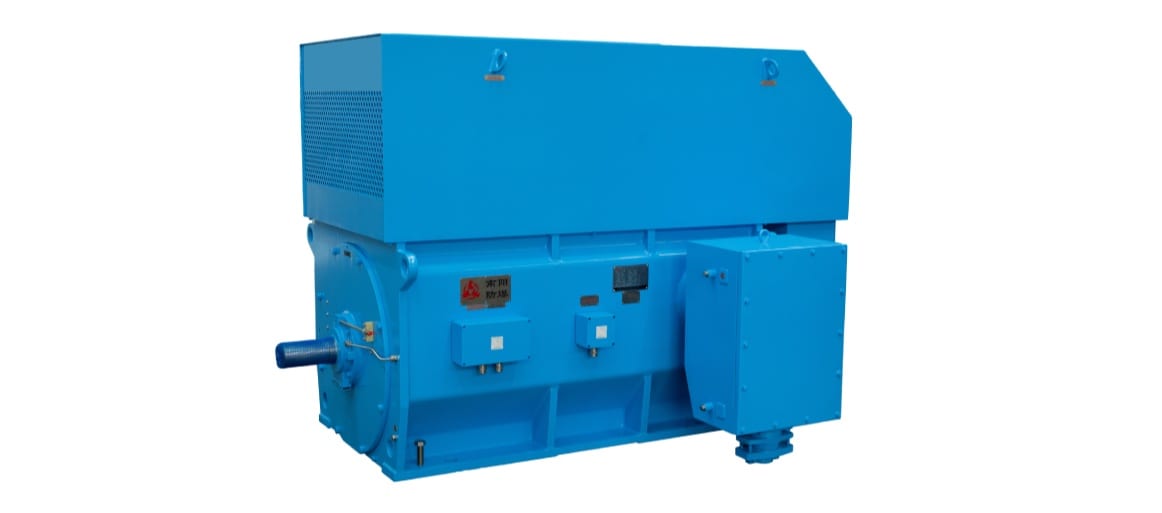

Высоковольтный двигатель с воздушным охлаждением
TEAAC — коробчатая платформа высоковольтных двигателей с воздух-воздушным теплообменником: 160–20 000 кВт, 3000–13 800 В, габариты H355–1400, 300–3600 об/мин, охлаждение IC611, IC616 или IC666, защита до IP66, КПД IE4 и выше, вибрация ≤1,2 мм/с. Базовая китайская серия — YXKK производства Wolong Nanyang: габариты 315–630, 160–6300 кВт, 6–10 кВ (под заказ до 13,8 кВ), 2–12 полюсов, изоляция 155 (F) при превышении температуры 80 K, обмотка с вакуумно-нагнетательной пропиткой, уровень 2 по GB 30254. Для опасных зон доступны исполнения Ex ec, Ex pxb, Ex pzc и Ex tb.
- Мощность
- 160–20 000 кВт (серия YXKK — 160–6300 кВт)
- Напряжение
- 3000–13 800 В (YXKK — 6–10 кВ, под заказ 10–13,8 кВ), 50 Гц (опция 60 Гц)
- Габариты (высота оси)
- H355–1400 мм (YXKK — 315–630 мм)
- Число полюсов / частота вращения
- 2–12; 300–3600 об/мин
- Охлаждение / степень защиты
- IC611, IC616, IC666 / до IP66 (YXKK — IP55 и IP23, опции IP56, IP65)
- Изоляция / вибрация / КПД
- 155 (F), превышение температуры 80 K; вибрация ≤1,2 мм/с (YXKK — 2,3 мм/с, опция 1,8 мм/с); IE4 и выше, уровень 2 по GB 30254
- Взрывозащита и стандарты
- Ex ec, Ex pxb, Ex pzc, Ex tb; GB/T 755 (IEC 60034-1), GB/T 1993 (IEC 60034-6), GB/T 10068 (IEC 60034-14), GB 10069.3 (IEC 60034-9); IECEx, ATEX, CCC, CSA, UL
- Монтаж и условия
- IMB3, IMB35, IMV1; −20…+40 °C (опция −60…+60 °C), до 1000 м (опция до 4500 м)

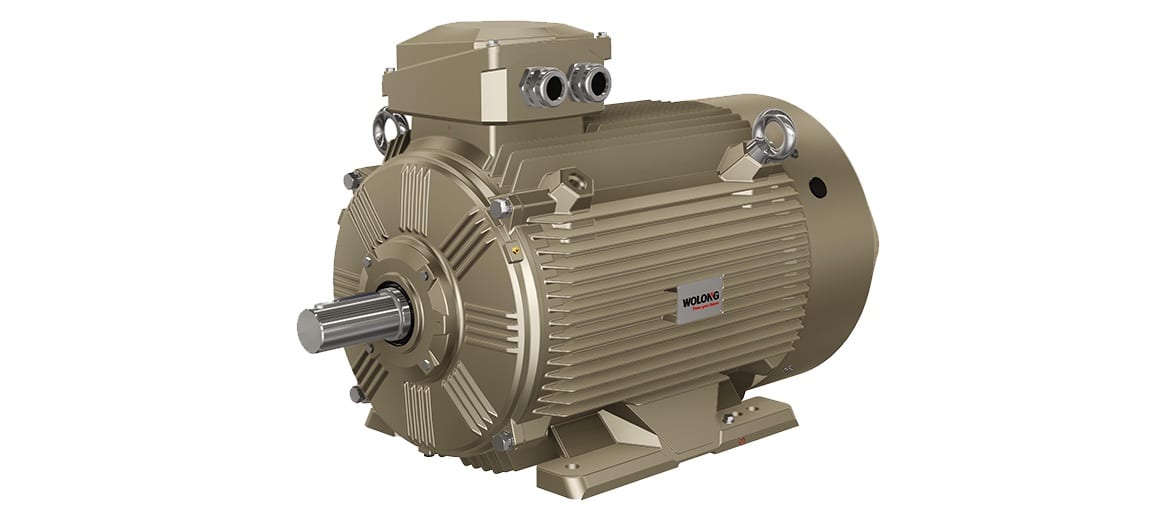

Двигатели с постоянными магнитами
WEPM — синхронные двигатели с постоянными магнитами для работы от преобразователя частоты: 0,18–315 кВт у исполнения IE5 (WEPM5) и 0,25–315 кВт у IE4, габариты IEC 56–315, частота вращения 3000, 1500 и 1000 об/мин, напряжение до 690 В (стандартно 380 В, 50 Гц). Станина чугунная, для габаритов 56–160 доступна алюминиевая (приставка A в обозначении). IP55 с опциями IP56, IP65 и IP66, охлаждение IC411 (опция IC416), изоляция класса F при превышении температуры 80 K, режим S1. Соответствие IEC 60034-1 и IEC 60034-30-1, сертификация CE.
- Мощность
- 0,18–315 кВт (IE5, WEPM5); 0,25–315 кВт (IE4)
- Габариты (высота оси)
- IEC 56–315: чугун 80–315, алюминий 56–160 (IE5 — 63–315, IE4 — 56–315)
- Частота вращения
- 3000, 1500 и 1000 об/мин
- Напряжение
- до 690 В; стандартно 380 В при 50 Гц, 400 В или по заказу
- Класс энергоэффективности
- IE4 (базовый) и IE5 (опция) по IEC 60034-30-1
- Степень защиты / охлаждение
- IP55 (опции IP56, IP65, IP66) / IC411 (опция IC416)
- Изоляция / режим работы
- класс F, превышение температуры 80 K (опция H) / S1
- Монтаж, стандарты и условия
- B3, B5, B35, B14, V1; IEC 60034-1, IEC 60034-30-1, сертификация CE; −15…+40 °C, влажность ≤90 %, до 1000 м
Взрывозащищённый двигатель нового поколения
WEX3 — взрывозащищённые низковольтные двигатели, разработанные совместно европейскими и азиатскими командами Wolong: габариты 80–355, мощность 0,37–375 кВт, 2–16 полюсов, IP55 (до IP66), IC411, класс КПД IE3, изоляция F или H, режимы S1–S9. Маркировка по ATEX — II 2G Ex db IIB/IIC T4 Gb и II 2D Ex tb IIIB/IIIC T130 °C Db (сертификат CNEX 19 ATEX 0006 X). Для российских проектов серия включена в сертификат ТР ТС 012/2011 № ЕАЭС RU C-CN.HE17.B.00047/24, оформленный на SDS и действующий до 18.06.2029, — отдельная сертификация под поставку не требуется.
- Мощность
- 0,37–375 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2–16
- Напряжение и частота
- 200–1140 В (400 В базовое; 380/660, 400/690, 415/720, 660/1140 В и др.), 50/60 Гц
- Взрывозащита (ATEX)
- II 2G Ex db IIB/IIC T4 Gb (или Ex db eb при клеммной коробке повышенной безопасности); II 2D Ex tb IIIB/IIIC T130 °C Db или II 3D Ex tc IIIB/IIIC T130 °C Dc
- Маркировка для ЕАЭС
- 1Ex db IIB/IIC T4 Gb X, 1Ex db eb IIB/IIC T4 Gb X, Ex tb IIIB/IIIC T130 °C Db X, Ex tc IIIB/IIIC T130 °C Dc X, РВ Ex db I Mb X
- Сертификаты
- ТР ТС 012/2011 — ЕАЭС RU C-CN.HE17.B.00047/24 до 18.06.2029 (заявитель ООО «Свисс Драйв Системс»); ATEX CNEX 19 ATEX 0006 X (EN IEC 60079-0:2018, EN 60079-1:2014, EN 60079-7:2015/A1:2018, EN 60079-31:2014)
- Защита, охлаждение, КПД, условия
- IP55/IP56/IP65/IP66; IC411; IE3; изоляция F или H; режимы S1–S9; −55…+60 °C при прямом пуске, −55…+50 °C и −55…+45 °C при питании от ПЧ (до 5400 об/мин)
Двигатели WPN (международный стандарт)
WPN — асинхронные двигатели, спроектированные под североамериканский рынок: габариты алюминиевой станины NEMA 56–280 (IEC 63–180) и чугунной NEMA 140–440 (IEC 90–315), мощность 0,18–150 кВт (0,25–200 л.с.), 2, 4, 6 и 8 полюсов. Напряжение 230/460 В при 60 Гц и 200/400 В (до 600 В) при 50 Гц. КПД уровня IE3 / NEMA Premium, IP55, изоляция класса F при превышении температуры 80 K, охлаждение IC411, режим S1. Сертификация cCSAus по CSA C22.2 No. 100:14, ANSI/UL 1004-1, ANSI/UL 1004-8 и UL 1836, допуск к зонам Class I Division 2, группы A, B, C, D, температурный класс T3.
- Мощность
- 0,18–150 кВт (0,25–200 л.с.)
- Габариты (высота оси)
- алюминий NEMA 56–280 (IEC 63–180); чугун NEMA 140–440 (IEC 90–315)
- Число полюсов
- 2 / 4 / 6 / 8
- Напряжение и частота
- 230/460 В при 60 Гц; 200/400 В (до 600 В) при 50 Гц
- Класс энергоэффективности
- IE3 / NEMA Premium
- Степень защиты / охлаждение
- IP55 / IC411
- Изоляция / режим работы
- класс F, превышение температуры 80 K (класс B) / S1
- Стандарты, допуски и монтаж
- CSA C22.2 No. 100:14 (r2019), ANSI/UL 1004-1, ANSI/UL 1004-8, UL 1836; cCSAus; Class I Division 2, группы A, B, C, D, класс T3; монтаж B3, B5, B35, V1, V3, V5, V6; −15…+40 °C, до 1000 м

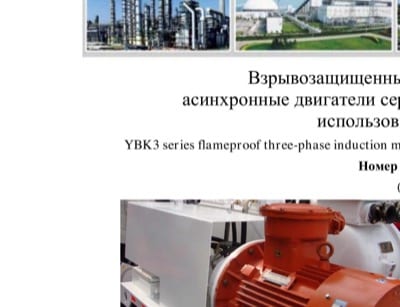

Шахтный взрывозащищённый двигатель
YBK3 — взрывозащищённые асинхронные двигатели для подземных выработок угольных шахт, заменившие серию YBK2: габариты H100–355, мощность 2,2–315 кВт, синхронная частота вращения 3000, 1500, 1000, 750 и 600 об/мин, напряжение 380, 660, 1140, 380/660 или 660/1140 В. Маркировка Ex d I Mb по GB 3836.1-2010 и GB 3836.2-2010 — среда с метаном и угольной пылью. Корпус из стального листа, обмотка с вакуумно-нагнетательной пропиткой, IP55, IC411, размеры по IEC и DIN 42673. Для России серия покрыта сертификатом ТР ТС 012/2011 № ЕАЭС RU C-CN.HE17.B.00047/24 с маркировкой РВ Ex db I Mb X.
- Мощность
- 2,2–315 кВт
- Габариты (высота оси)
- H100–355 мм
- Синхронная частота вращения
- 3000 / 1500 / 1000 / 750 / 600 об/мин (2–10 полюсов)
- Напряжение и частота
- 380, 660, 1140, 380/660, 660/1140 В, 50/60 Гц
- Взрывозащита
- Ex d I Mb (равнозначно Ex db I) по GB 3836.1-2010, GB 3836.2-2010, MT/T 451-2011, JB/T 9593.1-2015; маркировка для ЕАЭС — РВ Ex db I Mb X
- Сертификация для ЕАЭС
- ТР ТС 012/2011 — ЕАЭС RU C-CN.HE17.B.00047/24 до 18.06.2029, заявитель ООО «Свисс Драйв Системс»
- Степень защиты / охлаждение
- IP55 (кожух вентилятора IP20) / IC411
- Изоляция и условия эксплуатации
- класс F (опция H), превышение температуры ≤85 K (315L2-4 и габарит 355 — ≤105 K); режим S1 (по сертификату ЕАЭС S1–S9); −15…+40 °C, влажность до 95 % при 25 °C, до 1000 м, уклон выработки до 35°

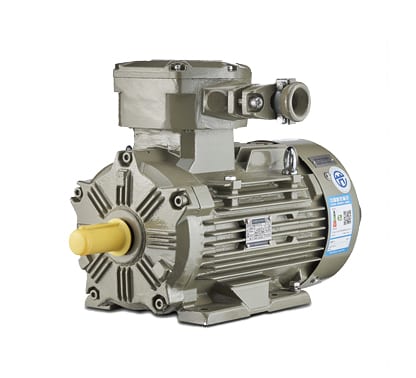

Взрывозащищённый высокоэффективный двигатель
YBX3 — взрывозащищённые асинхронные двигатели Wolong Nanyang в закрытом самовентилируемом исполнении: 0,12–630 кВт, габариты 63–400, 2–16 полюсов, напряжения от 200 до 720 В (380/660, 400/690, 415/720 В), 50/60 Гц, IP55 (до IP66), охлаждение IC410 для габаритов 63–71 и IC411 для 80–400. Взрывозащита Ex d IIB T4 Gb и Ex d IIC T4 Gb по сертификатам CNEx. Для поставки в Россию серия входит в сертификат ТР ТС 012/2011 № ЕАЭС RU C-CN.HE17.B.00047/24 (действует до 18.06.2029) с маркировкой 1Ex db IIB T4 Gb X.
- Мощность
- 0,12–630 кВт
- Габариты (высота оси)
- 63–400 мм
- Число полюсов
- 2–16
- Напряжение и частота
- 200, 220, 230, 240, 380, 400, 415, 440, 460, 480, 525, 550, 660, 690, 720 В и двухнапряжённые 380/660, 400/690, 415/720 В; 50/60 Гц
- Взрывозащита
- Ex d IIB T4 Gb и Ex d IIC T4 Gb (сертификаты CNEx по GB 3836.1-2010 и GB 3836.2-2010, стандарт Q/NF 215.7-2019); маркировка для ЕАЭС — 1Ex db IIB T4 Gb X
- Сертификация для ЕАЭС
- ТР ТС 012/2011 — ЕАЭС RU C-CN.HE17.B.00047/24 до 18.06.2029, заявитель ООО «Свисс Драйв Системс»
- Степень защиты / охлаждение
- IP55 (под заказ IP56, IP65, IP66) / IC410 для габаритов 63–71, IC411 для 80–400
- Изоляция и условия эксплуатации
- класс 155 (F) или H; уровень 2 по GB 18613-2012; режимы S1–S9; IMB3 и другие монтажные исполнения; −40…+50 °C по сертификату ЕАЭС (−40…+60 °C по CNEx); исполнения W, WF1, WF2, F1, F2, тропическое
Судовой асинхронный двигатель
YQ — судовые низковольтные асинхронные двигатели в чугунной станине на напряжение 380–690 В, 50/60 Гц. Степень защиты IP55 или IP56, охлаждение IC411, изоляция класса F или H с допустимым нагревом по классу F, режимы S1, S2 и S6. Серия имеет свидетельство об одобрении типа DNV, то есть может ставиться на суда и морские сооружения под надзором этого классификационного общества без дополнительных испытаний. Применяется в главных движительных установках, судовых вспомогательных системах — насосах, вентиляторах, кранах, вентиляции помещений — и на буровых платформах и FPSO.
- Напряжение и частота
- 380–690 В, 50/60 Гц
- Степень защиты
- IP55, IP56
- Охлаждение
- IC411 (стандартное исполнение)
- Класс изоляции
- F или H; допустимое превышение температуры по классу F
- Режимы работы
- S1, S2, S6
- Станина
- чугун
- Классификационное общество
- свидетельство об одобрении типа DNV (DNV Type Approval Certificate)
- Применение по данным производителя
- главные движительные установки, судовые вспомогательные механизмы, морская техника — буровые платформы и FPSO
Судовой взрывозащищённый двигатель
YBX3-H — судовое взрывозащищённое исполнение серии YBX3: габариты 80–355, мощность 0,75–315 кВт, 2–10 полюсов, напряжения 220/380, 230/400, 240/415, 440, 460, 480, 525, 550, 750, 380/660, 400/690 и 415/720 В при 50 или 60 Гц (до 3 кВт — соединение звездой, выше — треугольником). Закрытая обдуваемая короткозамкнутая конструкция, охлаждение IC411, степень защиты IP56, изоляция 155 (F), режим S1, монтаж IMB3. Маркировка взрывозащиты Ex d ⅡB T4 Gb — газовые среды категории IIB, температурные группы T1–T4. Двигатель сертифицирован Китайским классификационным обществом (CCS).
- Мощность
- 0,75–315 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2–10
- Напряжение и частота
- 220/380, 230/400, 240/415, 440, 460, 480, 525, 550, 750, 380/660, 400/690, 415/720 В; 50 или 60 Гц (до 3 кВт — звезда, свыше 3 кВт — треугольник)
- Взрывозащита
- Ex d ⅡB T4 Gb; среды категории IIB, температурные группы T1–T4
- Степень защиты / охлаждение
- IP56 / IC411, закрытое обдуваемое короткозамкнутое исполнение
- Изоляция / режим / монтаж
- 155 (F) / S1 / IMB3 (прочие монтажные исполнения — по заказу)
- Сертификация и условия
- Китайское классификационное общество (CCS); уровень 2 по GB 18613-2012; −20…+45 °C (выше — по согласованию)
Электроника

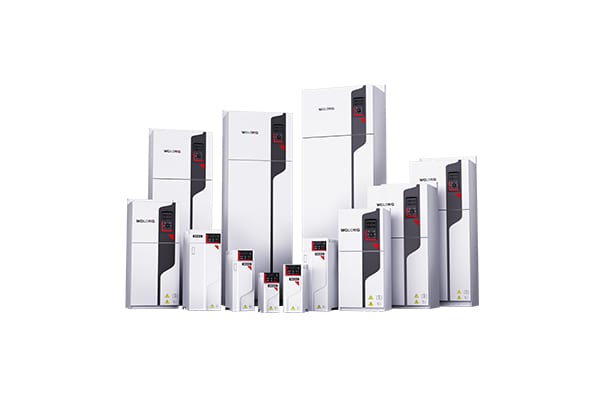

WD200 — универсальный преобразователь частоты
WD200 — универсальный преобразователь частоты Wolong нового поколения мощностью 0,75–1000 кВт (экспортное исполнение — до 710 кВт) с питанием 1 × 200–240 В, 3 × 380–480 В и 3 × 660–690 В; трёхфазный класс 200–240 В в каталоге отмечен как находящийся в разработке. Управляет асинхронными двигателями и синхронными с постоянными магнитами в режимах V/F, SVC и FVC; пусковой момент 150 % при 0,5 Гц (SVC) и 200 % при 0 Гц (FVC), диапазон регулирования до 1:1000. Узкий корпус, два слота расширения EX-A и EX-B, встроенный Modbus RTU, опционально PROFIBUS-DP, PROFINET и CANopen.
- Мощность
- 0,75–1000 кВт (экспортное исполнение — 0,75–710 кВт)
- Напряжение питания
- 1 × 200–240 В (0,75–4 кВт); 3 × 380–480 В (0,75–1000 кВт); 3 × 660–690 В (22–1000 кВт), 50/60 Гц ±5 %; класс 3 × 200–240 В (0,75–55 кВт) в каталоге помечен как «в разработке»
- Метод управления
- V/F, бездатчиковое векторное SVC, векторное с обратной связью FVC, раздельное управление напряжением и частотой; асинхронные двигатели и синхронные с постоянными магнитами
- Перегрузочная способность
- 150 % Iном 60 с (тяжёлый режим G), 120 % Iном 60 с (лёгкий режим P)
- Пусковой момент и диапазон регулирования
- 150 % при 0,5 Гц (SVC), 200 % при 0 Гц (FVC); 1:200 (SVC), 1:1000 (FVC)
- Выходная частота
- 0–600 Гц
- Связь и расширение
- Modbus RTU (встроенный); карты PROFIBUS-DP, PROFINET, CANopen; два слота EX-A / EX-B, модули ввода-вывода, PT100/PT1000, энкодерные платы
- Степень защиты и условия
- IP20, принудительное воздушное охлаждение, КПД до 98 %, −10…+50 °C (свыше 40 °C — с понижением мощности); IEC 61800-5-1, GB 12668, гармоники по IEC 61800-2

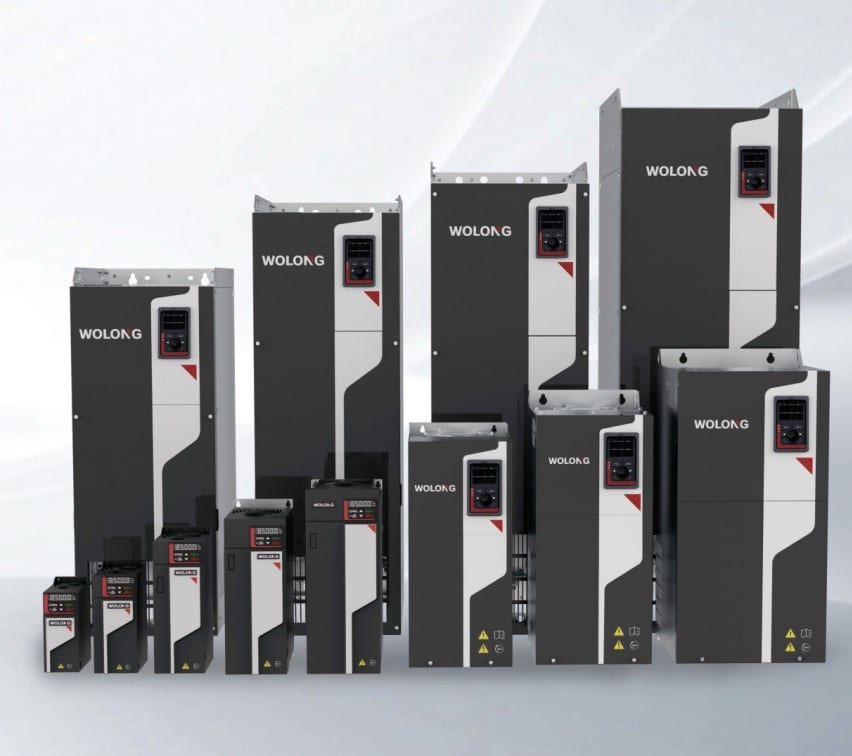

ПЧ международного класса
WD400 — универсальный векторный преобразователь частоты 0,75–710 кВт для экспортных применений: питание 1 × 200–240 В, 3 × 380–480 В и 3 × 660–690 В, управление V/F, SVC и FVC, асинхронные и синхронные двигатели с постоянными магнитами. Диапазон регулирования 1:500, стабильность частоты вращения ±0,5 % (SVC) и ±0,02 % (FVC), точность момента ±3 % и ±2 % соответственно, пусковой момент 200 %, перегрузка 150 % в течение 60 с. Встроена функция безопасного отключения момента STO; исполнение соответствует CE, EAC, UKCA и RoHS, что снимает вопросы при поставке оборудования в ЕАЭС.
- Мощность
- 0,75–710 кВт
- Напряжение питания
- 1 × 200–240 В; 3 × 380–480 В; 3 × 660–690 В, 50/60 Гц ±5 %
- Метод управления
- V/F, бездатчиковое векторное SVC, векторное с обратной связью FVC; асинхронные двигатели и синхронные с постоянными магнитами
- Перегрузка и пусковой момент
- 150 % Iном в течение 60 с; пусковой момент 200 %
- Точность регулирования
- диапазон 1:500; стабильность частоты вращения ±0,5 % (SVC) и ±0,02 % (FVC); точность момента ±3 % (SVC, выше 5 Гц) и ±2 % (FVC)
- Выходная частота
- 0–599 Гц
- Функции безопасности и сертификация
- Safe Torque Off (STO); CE, EAC, UKCA, RoHS; встроенный дроссель звена постоянного тока — стандарт для 30 кВт и выше
- Связь и расширение
- Modbus RTU (встроенный); карты PROFINET, PROFIBUS-DP, CANopen, EtherNet, EtherCAT; PG-карты ABZ и резольверная; два слота EX-A / EX-B

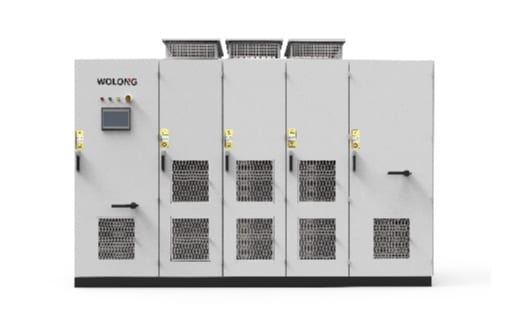

ПЧ среднего напряжения
WD1000 — инженерный преобразователь частоты Wolong на 690 и 1140 В мощностью 315–5600 кВт. Инвертор построен на технологии ANPC (активный фиксирующий нулевой точкой), в исполнениях C и CL — трёхуровневый; КПД инвертора выше 98,6 %, неуправляемого выпрямителя — выше 99,2 %. Управление VVVF, SVC и FVC с диапазоном до 1:1000, пусковой момент 200 % при 0 Гц, максимальный момент 150–250 %, отклик по моменту менее 5 мс. Один контроллер ведёт до трёх векторных или восьми скалярных осей и поддерживает общую шину постоянного тока. Охлаждение воздушное или водяное, шум ниже 75 дБ.
- Мощность и напряжение
- 315–5600 кВт при 690 В; ряд 380–500 В — 250–2800 кВт, ряд 690–1140 В — 450–6500 кВт; вход 380–500 / 525–690 / 700–1140 В ±10 %, 45–65 Гц; многодвигательное исполнение — 540–2000 В постоянного тока
- Топология
- ANPC; исполнения A и B — двухуровневые, C и CL — трёхуровневые (CL с водяным охлаждением); выпрямители 6-, 12-, 18- и более пульсные, рекуперативный или активный (iTHD < 3 % при полной нагрузке)
- Метод управления
- VVVF, SVC, FVC; до 3 векторных или 8 скалярных осей одним контроллером; общая шина постоянного тока
- Момент и точность
- пусковой момент 200 % при 0 Гц, максимальный 150–250 %; отклик по моменту < 5 мс; точность поддержания частоты вращения 0,01 %; диапазон 1:50 (VVVF), 1:200 (SVC), 1:1000 (FVC)
- Перегрузочная способность и КПД
- 110 % длительно (лёгкий режим), 150 % в течение 1 мин из каждых 5 мин (тяжёлый); КПД инвертора > 98,6 %, выпрямителя > 99,2 %
- Выходная частота
- 0–1000 Гц (свыше 120 Гц — с понижением мощности, свыше 550 Гц — по согласованию)
- Связь и безопасность
- штатно 6 DI/6 DO и STO; субкарты PROFIBUS-DP, PROFINET, DeviceNet, Modbus TCP, EtherCAT, CANopen, J1939; верхний уровень Modbus RTU, связь между приводами CAN 2.0B; энкодерные платы HTL/TTL, SSI, резольвер; панель 10″ (опции 7″ и 15″)
- Степень защиты и условия
- IP20–IP54, цвет RAL 7035; охлаждение воздушное или водяное; −10…+40 °C, влажность ≤90 % при 25 °C, до 2000 м (−1 % мощности на каждые 100 м); шум < 75 дБ; вибростойкость 3M4 по GB/T 4798.3
ПЧ высокого напряжения
WD3000 — преобразователь частоты Wolong на среднее напряжение: 3300 и 6000 В, полная мощность 3500 кВ·А – 20 МВ·А. Как и WD1000, построен на технологии ANPC; поддерживает векторное, скалярное и сервоуправление, максимальный момент 150–250 % номинального. Степень защиты IP20–IP54, цвет шкафа RAL 7035, диапазон температур −10…+40 °C, влажность до 90 % при 25 °C, высота до 1000 м. В обозначениях Wolong ряд 3000 относится к инженерным ПЧ среднего напряжения; каскадные ячеечные ПЧ на 6–10 кВ образуют отдельные ряды 5000 и 5100.
- Напряжение
- 3300 и 6000 В
- Мощность
- 3500 кВ·А – 20 МВ·А
- Топология
- ANPC (активный фиксирующий нулевой точкой); в кодировке Wolong ряд 3000 — инженерный ПЧ среднего напряжения
- Метод управления
- векторное, скалярное (V/F) и сервоуправление
- Момент
- максимальный момент 150–250 % номинального
- Степень защиты
- IP20–IP54, исполнение по требованию заказчика; цвет RAL 7035
- Условия эксплуатации
- −10…+40 °C, относительная влажность ≤90 % при 25 °C, высота до 1000 м
- Примечание по обозначению
- в брошюре WD1000 ряд 3000 описан как ПЧ среднего напряжения 3–4,16 кВ, на сайте Wolong — 3300/6000 В; класс напряжения уточняется при заказе
Судовые решения
Судовой взрывозащищённый двигатель
YBX3-H — судовое взрывозащищённое исполнение серии YBX3: габариты 80–355, мощность 0,75–315 кВт, 2–10 полюсов, напряжения 220/380, 230/400, 240/415, 440, 460, 480, 525, 550, 750, 380/660, 400/690 и 415/720 В при 50 или 60 Гц (до 3 кВт — соединение звездой, выше — треугольником). Закрытая обдуваемая короткозамкнутая конструкция, охлаждение IC411, степень защиты IP56, изоляция 155 (F), режим S1, монтаж IMB3. Маркировка взрывозащиты Ex d ⅡB T4 Gb — газовые среды категории IIB, температурные группы T1–T4. Двигатель сертифицирован Китайским классификационным обществом (CCS).
- Мощность
- 0,75–315 кВт
- Габариты (высота оси)
- 80–355 мм
- Число полюсов
- 2–10
- Напряжение и частота
- 220/380, 230/400, 240/415, 440, 460, 480, 525, 550, 750, 380/660, 400/690, 415/720 В; 50 или 60 Гц (до 3 кВт — звезда, свыше 3 кВт — треугольник)
- Взрывозащита
- Ex d ⅡB T4 Gb; среды категории IIB, температурные группы T1–T4
- Степень защиты / охлаждение
- IP56 / IC411, закрытое обдуваемое короткозамкнутое исполнение
- Изоляция / режим / монтаж
- 155 (F) / S1 / IMB3 (прочие монтажные исполнения — по заказу)
- Сертификация и условия
- Китайское классификационное общество (CCS); уровень 2 по GB 18613-2012; −20…+45 °C (выше — по согласованию)
Судовой асинхронный двигатель
YQ — судовые низковольтные асинхронные двигатели в чугунной станине на напряжение 380–690 В, 50/60 Гц. Степень защиты IP55 или IP56, охлаждение IC411, изоляция класса F или H с допустимым нагревом по классу F, режимы S1, S2 и S6. Серия имеет свидетельство об одобрении типа DNV, то есть может ставиться на суда и морские сооружения под надзором этого классификационного общества без дополнительных испытаний. Применяется в главных движительных установках, судовых вспомогательных системах — насосах, вентиляторах, кранах, вентиляции помещений — и на буровых платформах и FPSO.
- Напряжение и частота
- 380–690 В, 50/60 Гц
- Степень защиты
- IP55, IP56
- Охлаждение
- IC411 (стандартное исполнение)
- Класс изоляции
- F или H; допустимое превышение температуры по классу F
- Режимы работы
- S1, S2, S6
- Станина
- чугун
- Классификационное общество
- свидетельство об одобрении типа DNV (DNV Type Approval Certificate)
- Применение по данным производителя
- главные движительные установки, судовые вспомогательные механизмы, морская техника — буровые платформы и FPSO
Специальные приводные решения (SDS)
Промышленные вибраторы OLI MVE
OLI (Olivibra, Милан, с 1960 года; входит в Wolong Group) — электрические вибраторы MVE типоразмеров 10–110 с центробежной силой от 66 до 26 000 кг и мощностью от 0,09 кВт. Выпускаются на 2, 4, 6 и 8 полюсов, то есть на 3000/3600, 1500/1800, 1000/1200 и 750/900 об/мин; питание трёхфазное 24–690 В, 50/60 Гц. Все модели рассчитаны на работу от преобразователя частоты начиная с 20 Гц. Корпус IP66, изоляция класса F с вакуумной пропиткой, термистор PTC 130 °C, тропическое исполнение — стандарт. Дебалансы регулируются, что позволяет настраивать силу на месте.
- Типоразмеры и центробежная сила
- 10–110; от 66 до 26 000 кг
- Число полюсов / частота вращения
- 2, 4, 6, 8 — 3000/3600, 1500/1800, 1000/1200, 750/900 об/мин
- Мощность и питание
- от 0,09 кВт; 3 × 24–690 В, 50/60 Гц; однофазные 110 В 60 Гц и 220 В 50 Гц
- Степень защиты и изоляция
- IP66 по IEC 60529; класс F (155 °C), вакуумная пропитка, термистор PTC 130 °C
- Исполнения
- MVE Standard, MVE-MICRO, MVE-DC, MVE-Exe (повышенная безопасность), MVE-Exd (взрывонепроницаемая оболочка), MVE-Milling, MVE-SV (грохоты), MVE-SS (AISI 316), MVE-FD (фланцевое)
- Взрывозащита
- MVE-Exe: II 2G Ex eb IIC T3 Gb и II 2D Ex tb IIIC Tx Db IP66; MVE-Exd: II 2G Ex db IIB T4 Gb и II 2D Ex tb IIIC T135 °C Db (IECEx — аналогично)
- Режим работы и температура
- S1 продолжительный; −20…+40 °C (до +55 °C под заказ, MVE-Exd −20…+60 °C)
- Директивы и питание от ПЧ
- 2014/35/EU, 2006/42/EC, 2014/34/EU, UL 1836 / UL 1004-1 / CSA C22.2; работа от ПЧ от 20 Гц до номинальной частоты
Частые вопросы — WOLONG
Какое оборудование WOLONG поставляет SDS?
SDS поставляет полную линейку продукции WOLONG, включая электродвигатели, электроника и специальные приводные решения (sds). Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование WOLONG?
Оборудование WOLONG применяется в отраслях: нефтехимия, нефть и газ, горно-обогатительная отрасль и энергетика и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки WOLONG?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, г. Шаосин). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование WOLONG у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по WOLONG?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
