Ningbo Dongli Share Co., Ltd. (宁波东力)
Китайский производитель индустриальных редукторов и мотор-редукторов 4-го поколения; первое публичное предприятие зубчатой отрасли КНР (A-share, Шэньчжэньская биржа). Прямые поставки в Россию через Swiss Drive Systems: подбор, чертежи и паспорта на русском. 3 производственные базы в Китае и завод в Таиланде, поставки в 30+ стран.
Редукторы

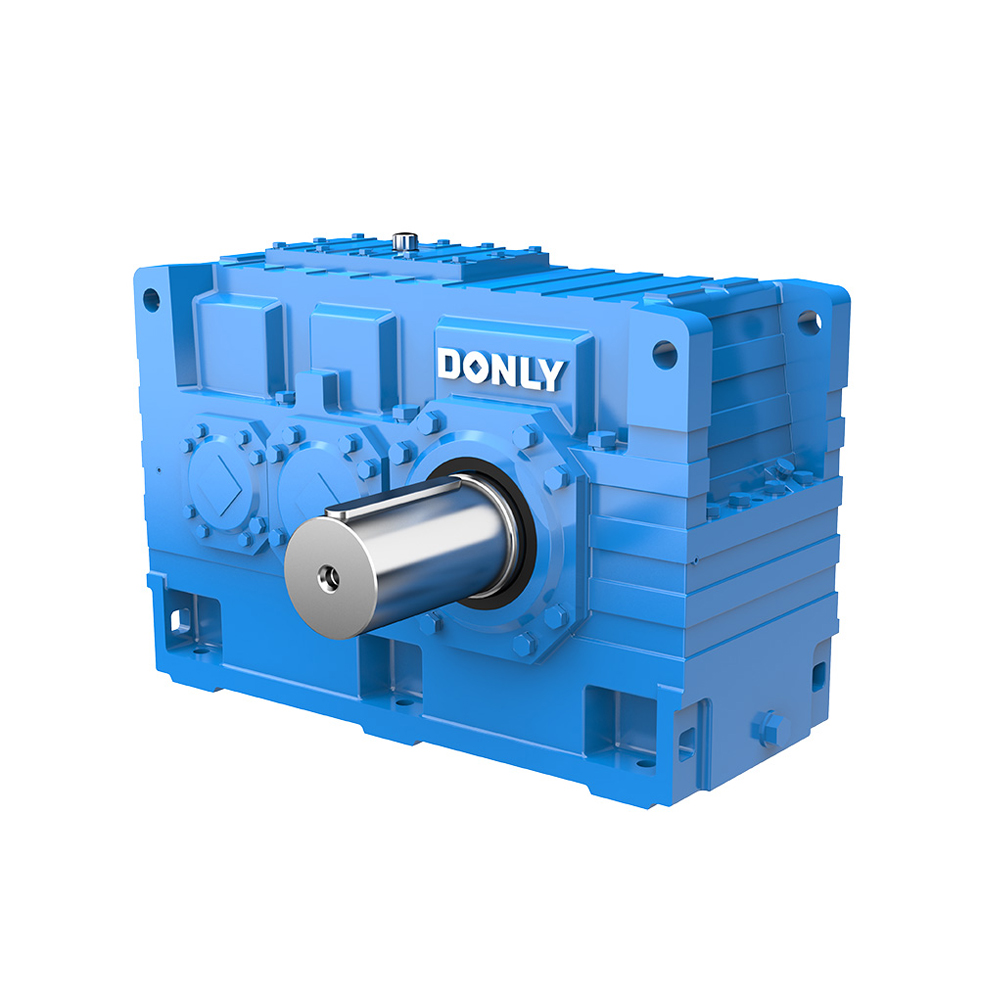

Индустриальный редуктор (параллельный / угловой)
Индустриальные редукторы DLH (цилиндрические, 1–4 ступени, i = 1,25–450) и DLB (конически-цилиндрические, 2–4 ступени, i = 5–400) — модульная серия Donly из 24 типоразмеров (3–26). Номинальный выходной момент 2,3–1 030 кН·м, номинальная мощность до 10 066 кВт. Горизонтальная (H, M — без лап) и вертикальная (V) установка; выходной вал сплошной, полый со шпонкой, стяжной муфтой, шлицами DIN 5480 или фланцевый. Шестерни 20CrMnTi, конические пары шлифованы; опции — охладители, обгонная муфта, принудительная смазка. SDS поставляла шесть DLB3SA14 (i = 20) для конвейера в Кемерово.
- Типоразмеры
- 3–26 (DLH I — с 3, DLB — с 4)
- Номинальный момент T2N
- 2,3–1 030 кН·м
- Передаточные числа
- DLH 1,25–450 (1–4 ступени); DLB 5–400 (2–4 ступени)
- Номинальная мощность P2N
- 2,8–10 066 кВт
- Установка
- горизонтальная (H; M — без лап), вертикальная (V)
- Выходной вал
- сплошной; полый со шпонкой, стяжной муфтой, шлицами DIN 5480; фланцевый
- Опции
- вентилятор, змеевик, водо-/воздухомасляный охладитель, обгонная муфта, принудительная смазка, моторный фланец с муфтой
- Взрывозащита
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

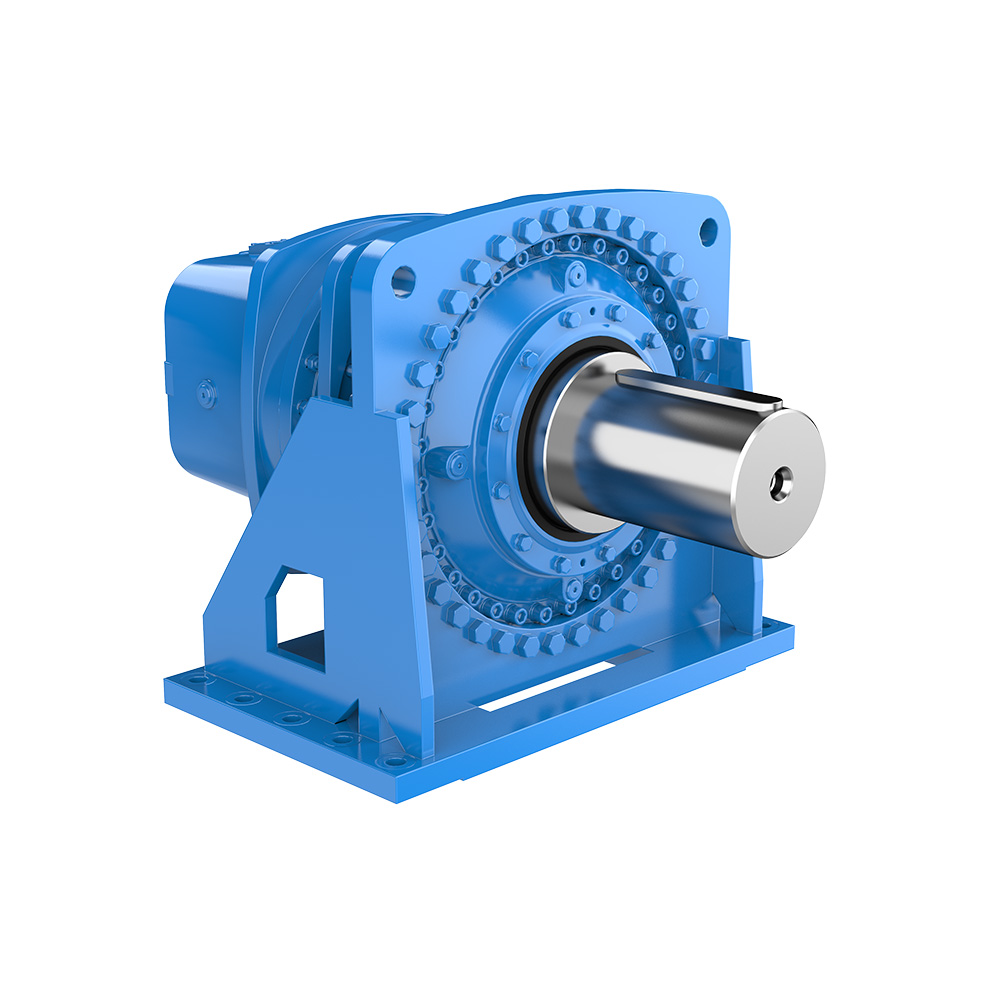

Планетарный редуктор
Планетарные редукторы DLP — две (DLPII) или три (DLPIII) планетарные ступени, 27 типоразмеров 3–29 с номинальным выходным моментом 22 000–2 600 000 Н·м. Базовые схемы: соосная N, с цилиндрической (S), конической (L) или конически-цилиндрической (K) входной ступенью; передаточные числа 25–4 000 (DLPII N 25–40, DLPIII K 560–4 000). Выходной вал: полый со стяжной муфтой (AS) или шлицами DIN 5480 (AH), сплошной со шпонкой (BJ) или шлицами (BH). Монтаж на основании, моментном рычаге или торсионной опоре, горизонтально и вертикально. Редуктор сертифицирован по ТР ТС 012/2011 (I Mb c k).
- Типоразмеры
- 3–29 (27)
- Номинальный момент T2N
- 22 000–2 600 000 Н·м
- Передаточные числа
- 25–4 000
- Число планетарных ступеней
- 2 (DLPII) или 3 (DLPIII) + входная ступень S, L или K
- Выходной вал
- полый со стяжной муфтой (AS) или шлицами DIN 5480 (AH); сплошной со шпонкой (BJ) или шлицами (BH)
- Монтаж
- основание, одно- или двусторонний моментный рычаг, торсионная опора; горизонтально и вертикально
- Смазка
- картерная, масло N320; принудительная — по запросу
- Взрывозащита
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

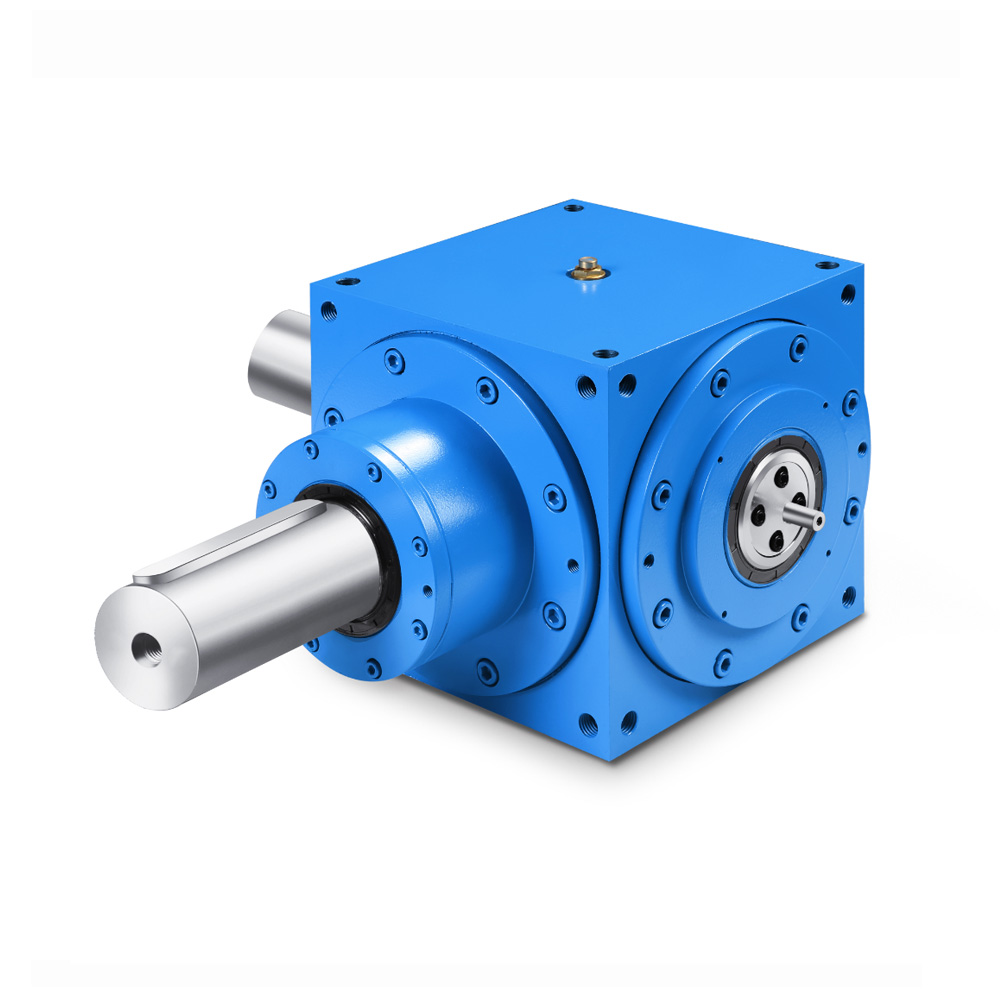

Угловые конические редукторы DLT
Угловой конический редуктор DLT — одноступенчатый угловой редуктор со спирально-коническими колёсами, 10 типоразмеров DLT2–DLT25 массой от 2 до 488 кг. Фактические передаточные отношения 1:1, 1,5:1, 2:1, 2,5:1, 3:1, 4:1 и 5:1, средний КПД 98 %. Выходной момент до 5 713 Н·м (DLT25, 1:1), входная частота вращения до 1 450 об/мин. Исполнения с двумя, тремя или четырьмя концами валов (один или два поперечных, одно- или двусторонний продольный вал) позволяют раздать мощность на несколько синхронных точек; при вводе через продольный вал редуктор работает как мультипликатор. Реверсивный.
- Типоразмеры
- DLT2–DLT25 (10)
- Передаточные отношения
- 1:1; 1,5:1; 2:1; 2,5:1; 3:1; 4:1; 5:1 (фактические)
- Выходной момент Tn2
- до 5 713 Н·м
- Входная частота вращения
- 10–1 450 об/мин
- КПД
- 98 % (средний)
- Концы валов
- 2, 3 или 4 (поперечный и продольный валы)
- Масса
- 2–488 кг

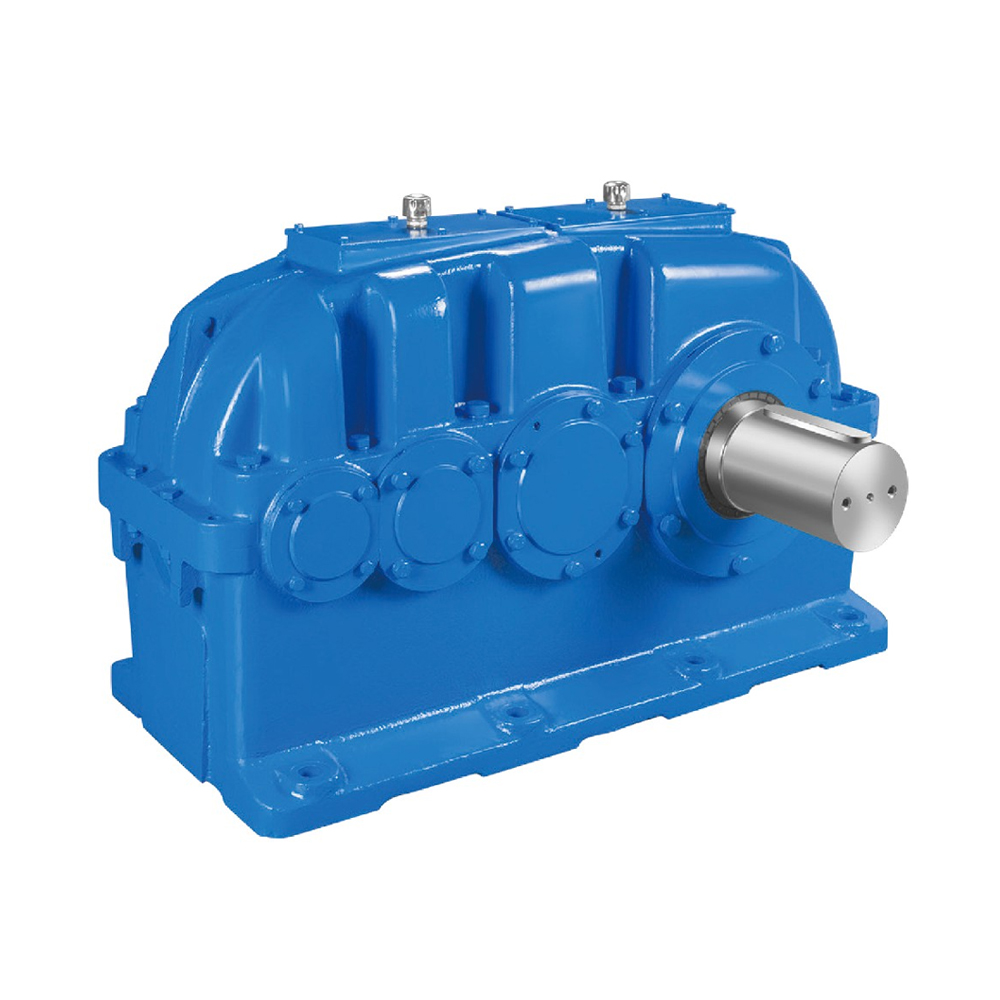

Стандартный цилиндрический и конически-цилиндрический редуктор
Классические редукторы с закалёнными зубьями серии Z/D: цилиндрические ZDY, ZLY, ZSY, ZFY (1–4 ступени) и конически-цилиндрические DBY, DCY, DFY (2–4 ступени), с полым валом — DBYK, DCYK, DFYK. Межосевое расстояние 80–800 мм, передаточные числа 1,25–500, номинальная входная мощность 1,1–6 666 кВт. Зубья цементированы до HRC 57–61, шлифованы с модификацией профиля и винтовой линии, впадины упрочнены дробью; КПД 98/96/94/92 % для 1–4 ступеней. Разъёмный корпус, по заказу сварной. n1 ≤ 1 500 об/мин, окружная скорость ≤ 20 м/с, −40…+45 °C. Стандарт предприятия Q/DT 62080-2017.
- Серии
- ZDY, ZLY, ZSY, ZFY (цилиндрические); DBY, DCY, DFY и DBYK/DCYK/DFYK (конически-цилиндрические)
- Межосевое расстояние
- 80–800 мм
- Передаточные числа
- 1,25–500 (ZDY 1,25–5,6; ZLY 6,3–20; ZSY 22,4–100; DBY 4–14; DCY 16–50; DFY 56–250)
- Номинальная входная мощность P1N
- 1,1–6 666 кВт
- Число ступеней
- 1–4
- КПД
- 98 / 96 / 94 / 92 % (1 / 2 / 3 / 4 ступени)
- Зубья
- цементация, HRC 57–61, шлифование, дробеструйное упрочнение
- Условия работы
- n1 ≤ 1 500 об/мин; −40…+45 °C; стандарт Q/DT 62080-2017

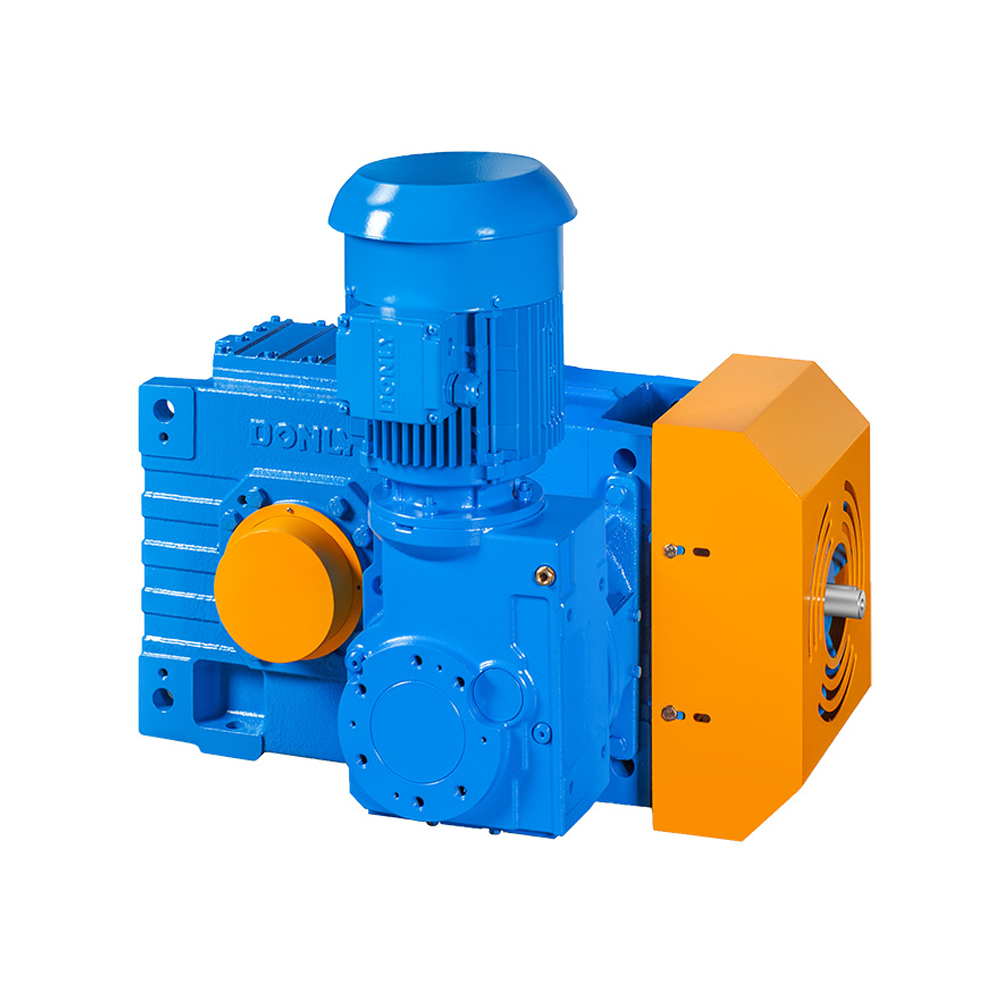

Привод ковшовых элеваторов
Привод ковшового элеватора DLBE — трёхступенчатый конически-цилиндрический редуктор DLBEIII: 15 типоразмеров 4–18 (4–12 — цельный корпус, 13–18 — разъёмный), передаточные числа 25–71, номинальный выходной момент 6,6–240 кН·м, номинальная мощность до 1 809 кВт. Стопор обратного хода в стандарте; вспомогательный привод KZ (сервисный, без нагрузки) или DZ (работа под нагрузкой на малой скорости) с автоматическим переключением. Выходной вал сплошной, полый со шпонкой или стяжной муфтой. Опции: вентилятор, змеевик, принудительная смазка, подогрев, контроль скорости.
- Типоразмеры
- 4–18 (15); 4–12 — цельный корпус, 13–18 — разъёмный
- Тип
- DLBEIII — 3-ступенчатый конически-цилиндрический
- Передаточные числа
- 25–71
- Номинальный момент T2N
- 6,6–240 кН·м
- Номинальная мощность P2N
- 7,5–1 809 кВт
- Выходной вал
- сплошной (S), полый со шпонкой (H), полый со стяжной муфтой (D)
- Вспомогательный привод
- KZ — сервисный; DZ — под нагрузкой; стопор обратного хода в стандарте
- Опции
- вентилятор, змеевик, принудительная смазка, подогрев, датчик температуры масла, контроль скорости, качающееся основание

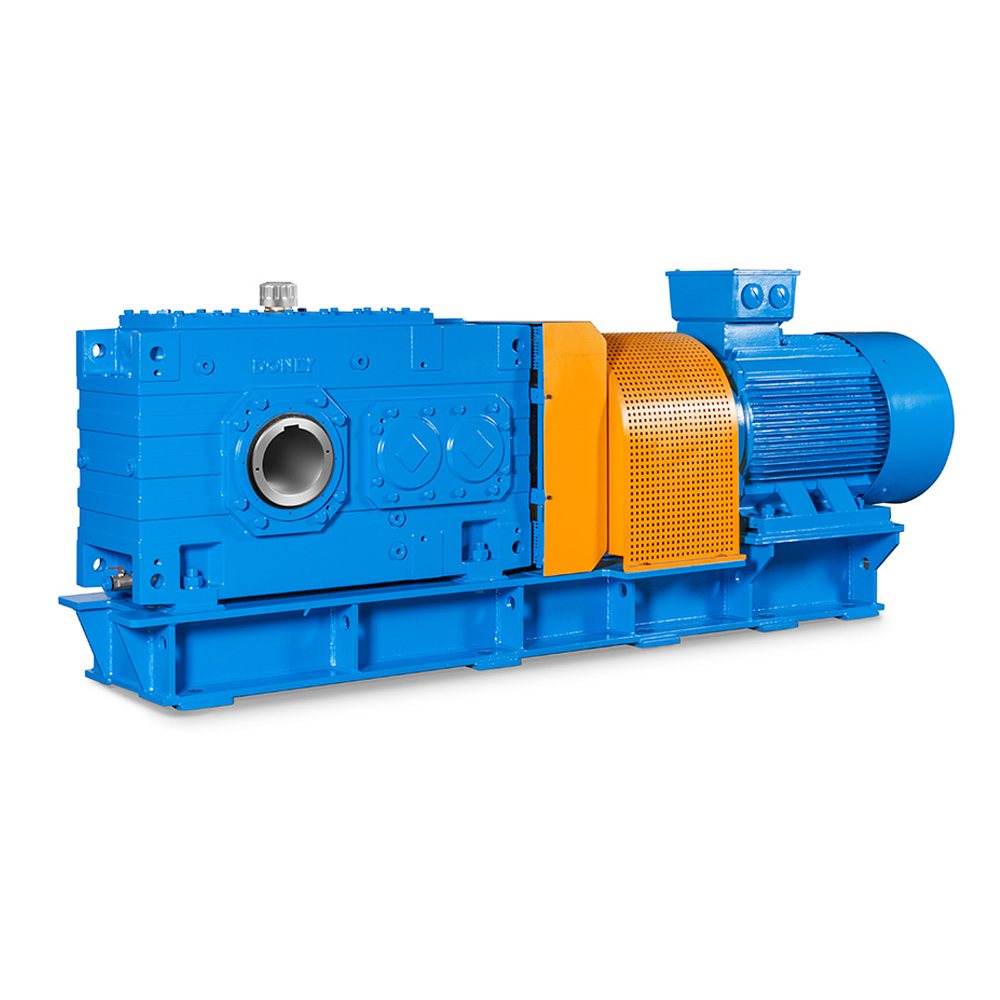

Привод конвейеров
Комплектные приводы ленточных конвейеров Donly на общей раме: двигатель, редуктор, муфта, стопор и тормоз. DLCB — конически-цилиндрический (DLCBII типоразмеры 4–16, DLCBIII 4–24), DLCH — цилиндрический (DLCHII 4–20, DLCHIII 5–24). Мощность двигателя 3–710 кВт, выходная частота вращения 8–298 об/мин; двигатели DE3 или высоковольтные Y по JB/T 7593-2007. Упругая муфта или гидромуфта YOX, тормоз по заказу; жёсткая рама, качающаяся рама (DLCB) или моментный рычаг. Опции: вспомогательный привод, принудительная смазка, охладители, энкодер. Редуктор сертифицирован по ТР ТС 012/2011 (I Mb c k).
- Исполнения
- DLCB — конически-цилиндрический (II: 4–16, III: 4–24); DLCH — цилиндрический (II: 4–20, III: 5–24)
- Мощность двигателя
- 3–710 кВт
- Выходная частота вращения
- 8–298 об/мин
- Двигатели
- DE3 (Donly), 4 и 6 полюсов; высоковольтные Y по JB/T 7593-2007
- Соединение
- упругая муфта (GA/FA) или гидромуфта YOX (GC/FC), с тормозом — GB/GD/FB/FD
- Основание
- жёсткая рама (G), качающаяся рама (F, DLCB), моментный рычаг (J)
- Опции
- вспомогательный привод KZ/DZ, стопор, принудительная смазка, водо-/воздухомасляный охладитель, подогрев, датчик температуры, энкодер
- Взрывозащита редуктора
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

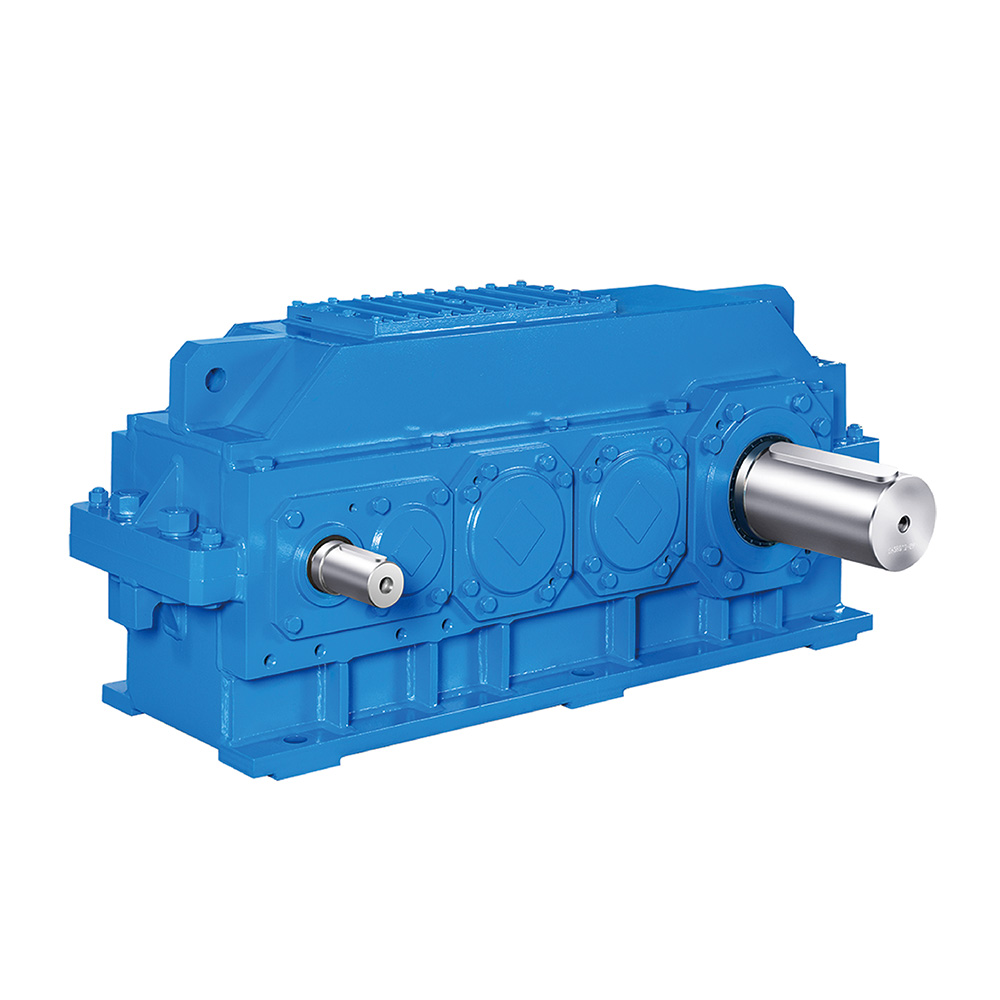

Редукторы для кранов
Две линейки крановых редукторов Donly. DLHK — цилиндрические редукторы с увеличенным межосевым расстоянием на базе серии DLH: 3 ступени (i = 14–63) или 4 ступени (i = 20–250), 10 типоразмеров 5–14, номинальный момент 11–109 кН·м; корпус HT250, по заказу QT400 или сварной, трёхточечная опора, выходной вал сплошной, усиленный, полый или фланцевый. QY — шесть серий QY3D/QY4D/QY34D на лапах и QY3S/QY4S/QY34S с трёхточечной опорой, межосевое расстояние 160–800 мм, момент 2,8–355 кН·м, i до 400; КПД ступени 0,98, выходной вал со шпонкой, шлицевой или с зубчатым венцом под барабан, −40…+45 °C.
- DLHK — типоразмеры
- 5–14 (10)
- DLHK — передаточные числа
- 14–63 (3 ступени); 20–250 (4 ступени)
- DLHK — номинальный момент T2N
- 11–109 кН·м
- DLHK — корпус и вал
- HT250 (по заказу QT400 или сварной); вал сплошной, усиленный, полый со шпонкой/стяжной муфтой/шлицами DIN 5480, фланцевый
- QY — серии
- QY3D, QY4D, QY34D (на лапах); QY3S, QY4S, QY34S (трёхточечная опора)
- QY — межосевое расстояние
- 160–800 мм
- QY — номинальный момент TN
- 2 800–355 000 Н·м; i до 400
- QY — условия работы
- n1 ≤ 1 500 об/мин; −40…+45 °C; КПД ступени 0,98; реверсивные

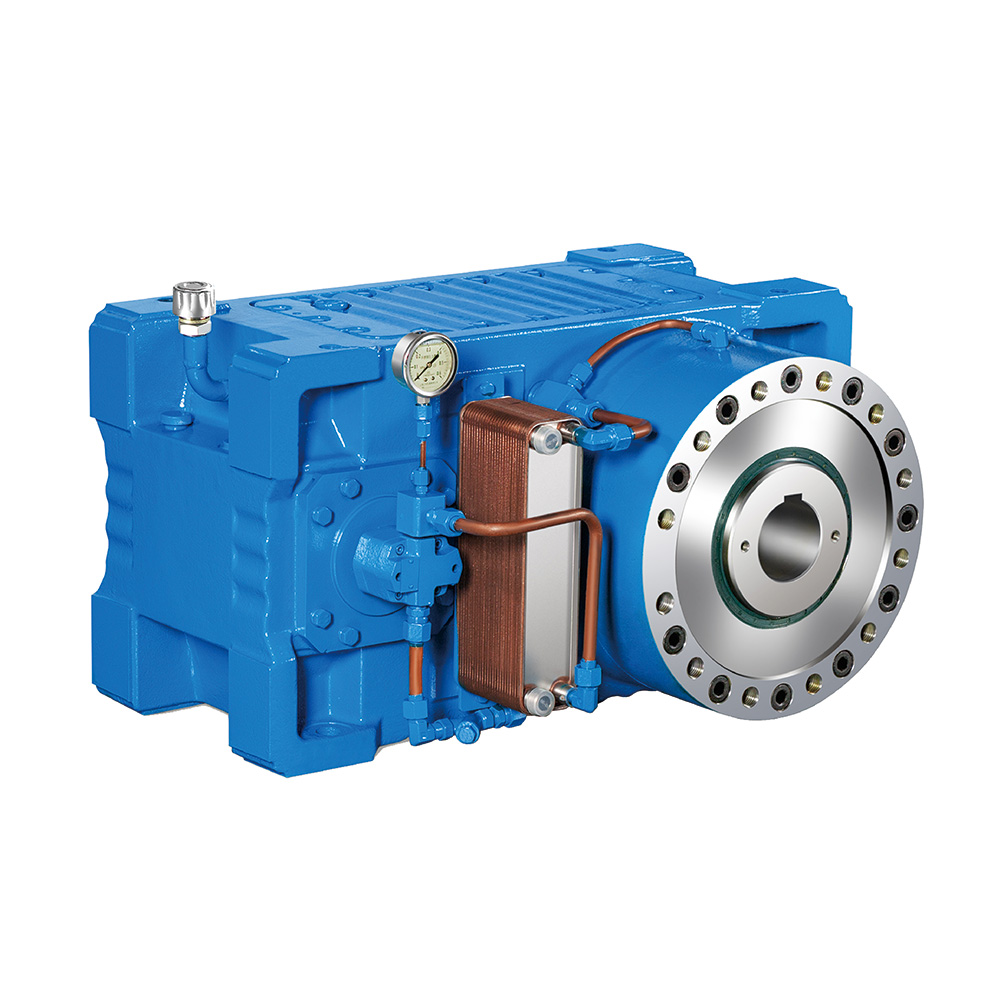

Редукторы для экструдеров
Редукторы одношнековых экструдеров Donly с упорным подшипником, воспринимающим осевое усилие шнека. DLE — высокомоментная двухступенчатая серия: 14 типоразмеров DLE2H01–14, i = 8–20, номинальный момент до 147 860 Н·м, n1 ≤ 1 800 об/мин, упорные подшипники серии 294**; нагрузочная способность на 60 % выше ZLYJ того же размера. DLZLYJ — по нормам JB/T 8853: 15 типоразмеров 112–450, i = 8–20, момент до 48 068 Н·м, осевое усилие шнека 43–619 кН, точность GB/T 10095 класс 6, HRC 57–62. Полый выходной вал со шпонкой или шлицами; охлаждение змеевиком или принудительной смазкой.
- DLE — типоразмеры
- DLE2H01–DLE2H14 (14), 2 ступени
- DLE — номинальный момент
- до 147 860 Н·м
- DLZLYJ — типоразмеры
- 112–450 (15)
- DLZLYJ — момент / осевое усилие
- до 48 068 Н·м / 43–619 кН
- Передаточные числа
- 8–20
- Входная частота вращения
- DLE ≤ 1 800 об/мин; DLZLYJ ≤ 1 500 об/мин
- Выходной вал
- полый: шпонка (GB/T 1096), прямобочные (GB/T 1144) или эвольвентные шлицы
- Охлаждение
- естественное, змеевик, насос на валу или электронасос с охладителем

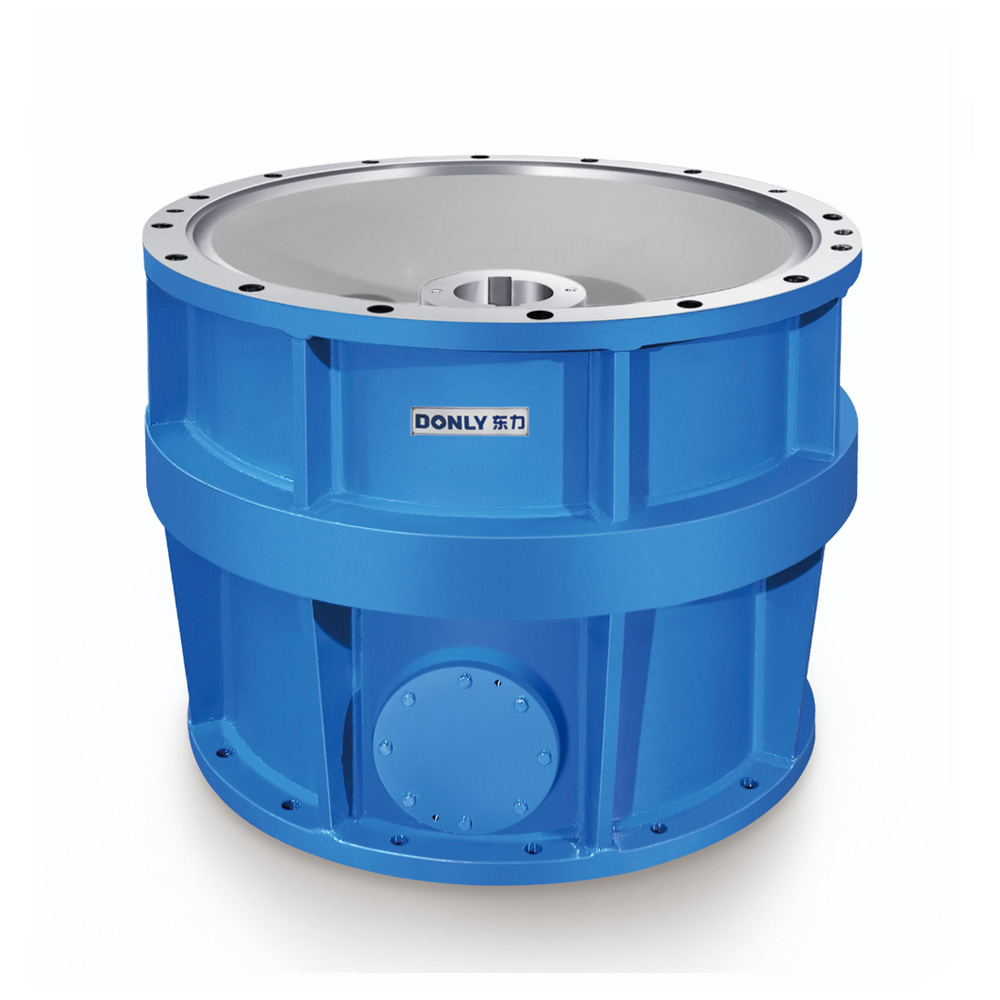

Планетарный редуктор для погружных насосов
Планетарный редуктор DLQSB стоит между погружным двигателем и насосом: вал насоса входит во внутренние шлицы водила. Пять типоразмеров по диаметру фланцев — 690, 930, 1050, 1150 и 1465 мм — под двигатели мощностью от 132–400 кВт (DLQSB690) до 600–2 800 кВт (DLQSB1465), частота вращения двигателя 750–1 500 об/мин, типовые передаточные числа 3,15–6,7. Солнечные и сателлитные колёса из цементированной легированной стали, точность 5–6 по GB/T 10095-2001, смазка разбрызгиванием. На торцах корпуса — резистивные датчики протечки и температуры для дистанционного контроля агрегата под водой.
- Типоразмеры (фланец)
- DLQSB690, 930, 1050, 1150, 1465 (Ø690–1 465 мм)
- Мощность двигателя
- 132–2 800 кВт
- Частота вращения двигателя
- 750–1 500 об/мин
- Передаточные числа
- 3,15; 3,55; 4; 4,5; 5; 5,6; 6,3; 6,7
- Точность зубчатых колёс
- 5–6 по GB/T 10095-2001
- Смазка
- разбрызгиванием
- Контроль
- резистивные датчики протечки и температуры
- Выход
- внутренние шлицы водила под вал насоса

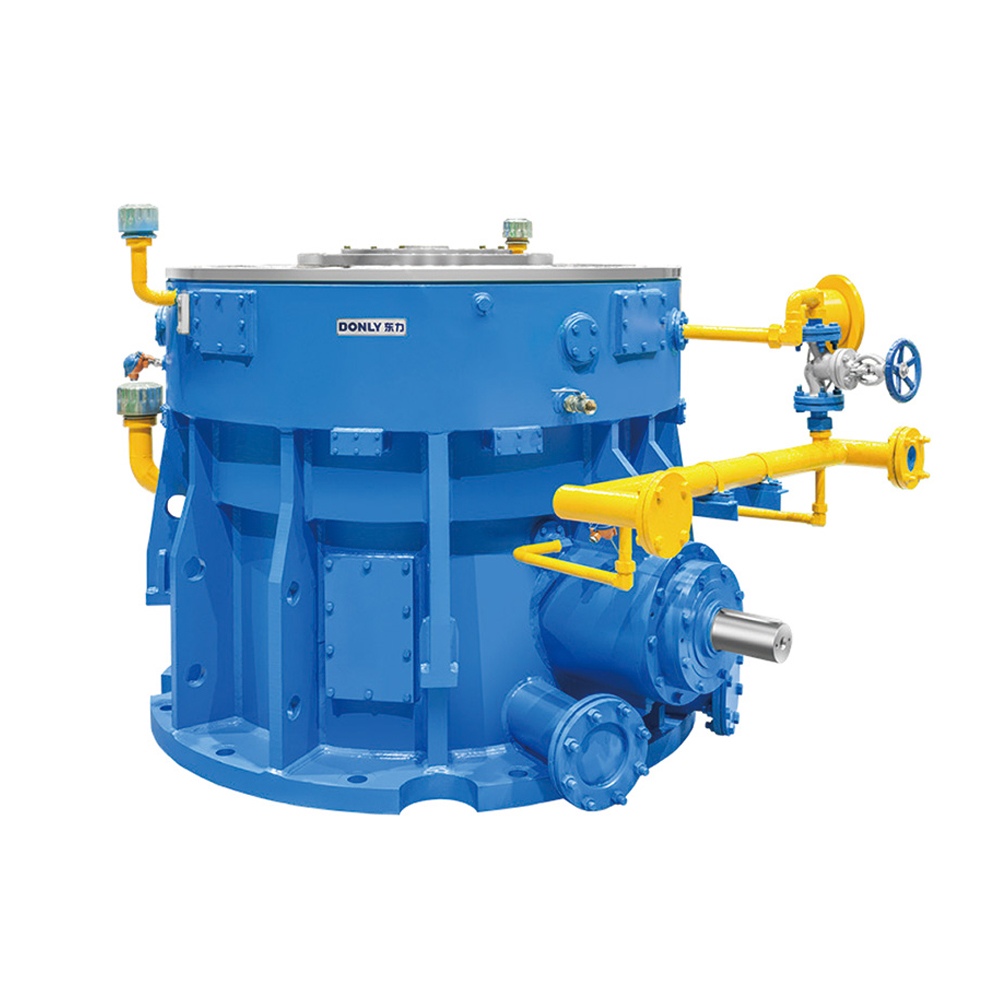

Редукторы для мельниц
Пять серий редукторов для мельниц. DLJML — для вертикальных мельниц: коническая + планетарная (X), коническая + цилиндрическая + планетарная (XSD) или коническая + две планетарные (XSS) ступени; номинальная мощность 100–8 000 кВт (код — 1/10 мощности, X10…XSS800), i = 18–55, осевая нагрузка на фланец 450–16 500 кН, конические пары Klingelnberg. DLJG — планетарные редукторы валковых прессов с многопоточной передачей, КПД > 0,96. DLBYX — одноступенчатые редукторы периферийного привода шаровых мельниц, DLMFY — центрального привода (2–3 ступени), DLMBYS — периферийный привод 800–5 600 кВт.
- Серии
- DLJML (вертикальные мельницы), DLJG (валковые прессы), DLBYX (периферийный привод), DLMFY (центральный привод), DLMBYS (периферийный привод, две шестерни)
- DLJML — мощность
- 100–8 000 кВт (X10…XSS800)
- DLJML — передаточные числа
- 18–55; n1 = 990 об/мин
- DLJML — осевая нагрузка на фланец
- 450–16 500 кН
- DLJML — схемы
- X (коническая + планетарная), XSD (+ цилиндрическая), XSS (+ вторая планетарная)
- DLJG — схемы и КПД
- X (2 планетарные ступени), XP (+ цилиндрическая); КПД > 0,96; полый вал со стяжной муфтой
- DLMBYS — мощность мельницы
- 800–5 600 кВт (с двумя редукторами — свыше 10 000 кВт)
- Зубья
- цементация и шлифование; точность класс 6 (ISO 1328 / GB/T 10095)

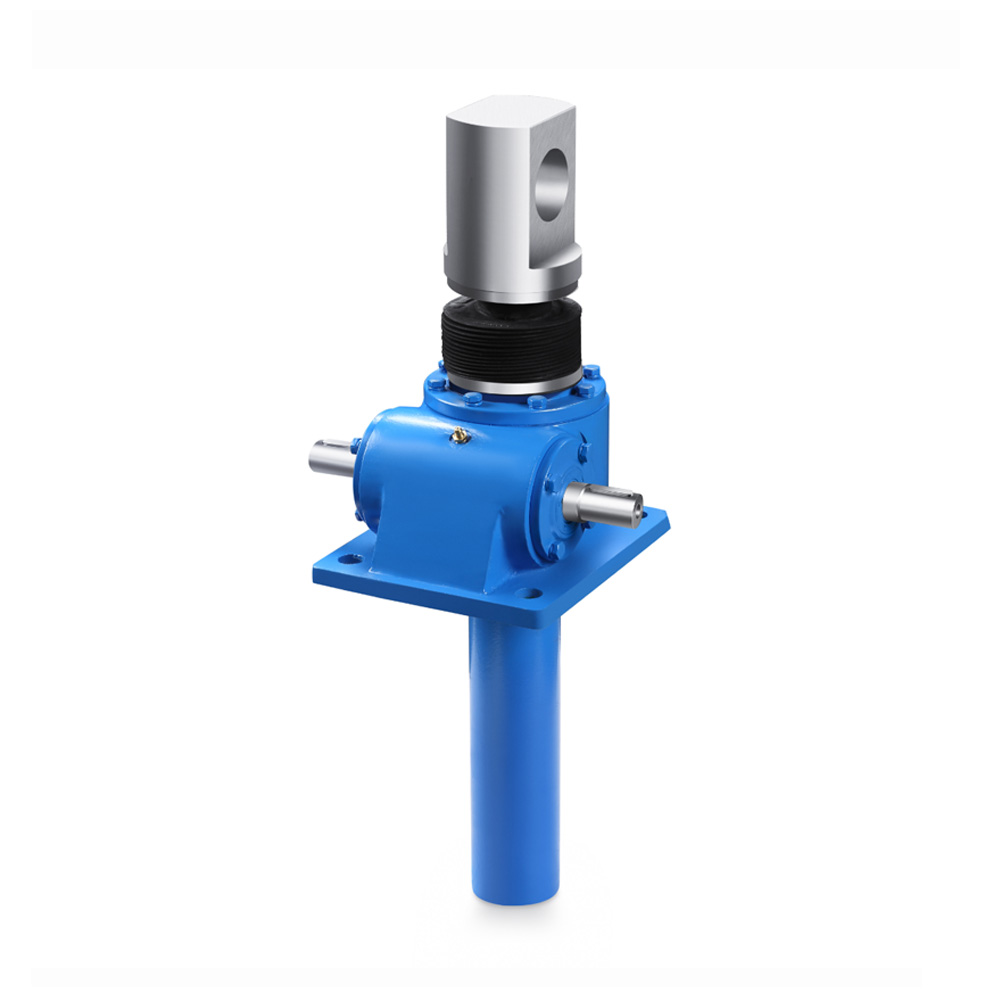

Червячный винтовой домкрат (подъёмник) SWL
Червячный винтовой подъёмник (домкрат) SWL по отраслевому стандарту JB/T 8809-1998: червяк с дуговым профилем зуба приводит трапецеидальный винт. Семь моделей SWL2.5–SWL35 грузоподъёмностью 25–350 кН, винты Tr30×6 – Tr110×16. Два передаточных отношения: нормальное P (6:1 – 10 2/3:1) и медленное M (24:1 – 32:1); допустимая мощность 0,55–6 кВт, входная частота вращения до 1 500 об/мин, скорость подъёма до 2,7 м/мин. Тип 1 — винт вращается и перемещается, тип 2 — перемещается гайка; сборка A или B, кожух и защита от проворота. В покое обычно самотормозящий.
- Модели
- SWL2.5, 5, 10, 15, 20, 25, 35
- Грузоподъёмность
- 25–350 кН
- Винт
- трапецеидальный Tr30×6 – Tr110×16
- Передаточное отношение червячной пары
- P 6:1 – 10 2/3:1; M 24:1 – 32:1
- Допустимая мощность
- 0,55–6 кВт
- Скорость и частота вращения
- подъём до 2,7 м/мин; n1 до 1 500 об/мин
- Исполнения
- тип 1 / тип 2; сборка A / B; головка винта I–IV; защита от проворота (F), кожух (Z)
- Стандарт и условия
- JB/T 8809-1998; −20…+80 °C; самоторможение в покое

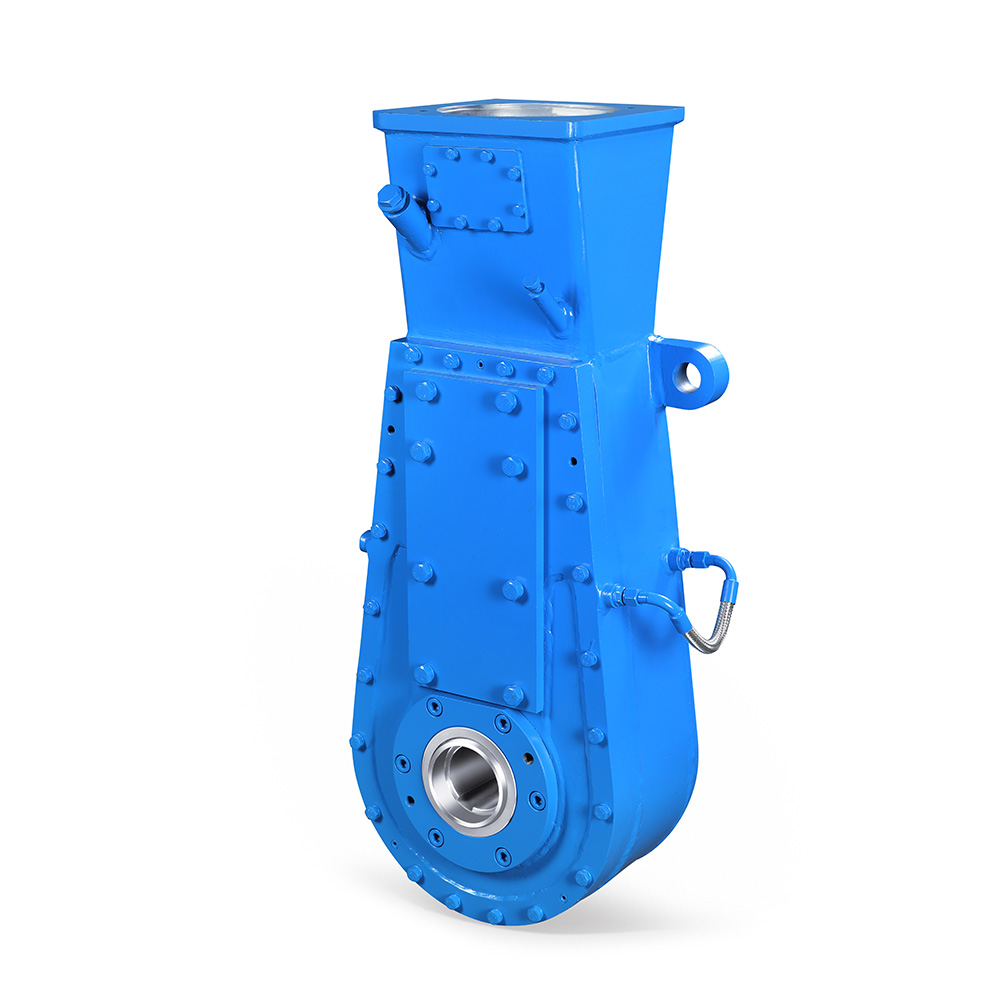

Редукторы для МНЛЗ
Редукторы для машин непрерывного литья заготовок (МНЛЗ). Тянуще-правильные машины: DLLJJ (типоразмеры 205–355, максимальный выходной момент 15 470–52 500 Н·м, i = 310–850), DLLJJL (260–315, 19 500–45 500 Н·м, i = 530–830) и DLLJJT (DLLJJT240 — 28 000 Н·м, i = 220–320; DLLJJT450 — 91 500 Н·м, i = 1 505). Сварной отожжённый корпус с водяной рубашкой. Приводы роликов сегментов слябовых МНЛЗ — планетарные DLLZ (3–4 ступени): 6 типоразмеров 235–400, номинальный момент 30 000–150 000 Н·м, i = 200–485, n1 = 750/1 000/1 500 об/мин. Зубья цементированы до HRC 57+4 и шлифованы.
- DLLJJ
- типоразмеры 205–355; Mmax 15 470–52 500 Н·м; i = 310–850
- DLLJJL
- типоразмеры 260, 280, 315; Mmax 19 500–45 500 Н·м; i = 530–830
- DLLJJT
- DLLJJT240 — 28 000 Н·м, i = 220–320, n1 = 970 об/мин; DLLJJT450 — 91 500 Н·м, i = 1 505
- DLLZ (приводы сегментов)
- планетарные 3–4 ступени; типоразмеры 235–400; 30 000–150 000 Н·м; i = 200–485
- Корпус DLLJJ/DLLJJL
- сварной, вертикальный разъём, водяная рубашка 0,6 МПа, вода ≤ 30 °C
- Зубья
- цементация, HRC 57+4, шлифование; DLLZ — точность 5–6 по GB/T 10095-2001
- Условия работы
- n1 ≤ 1 500 об/мин; окружная скорость ≤ 20 м/с

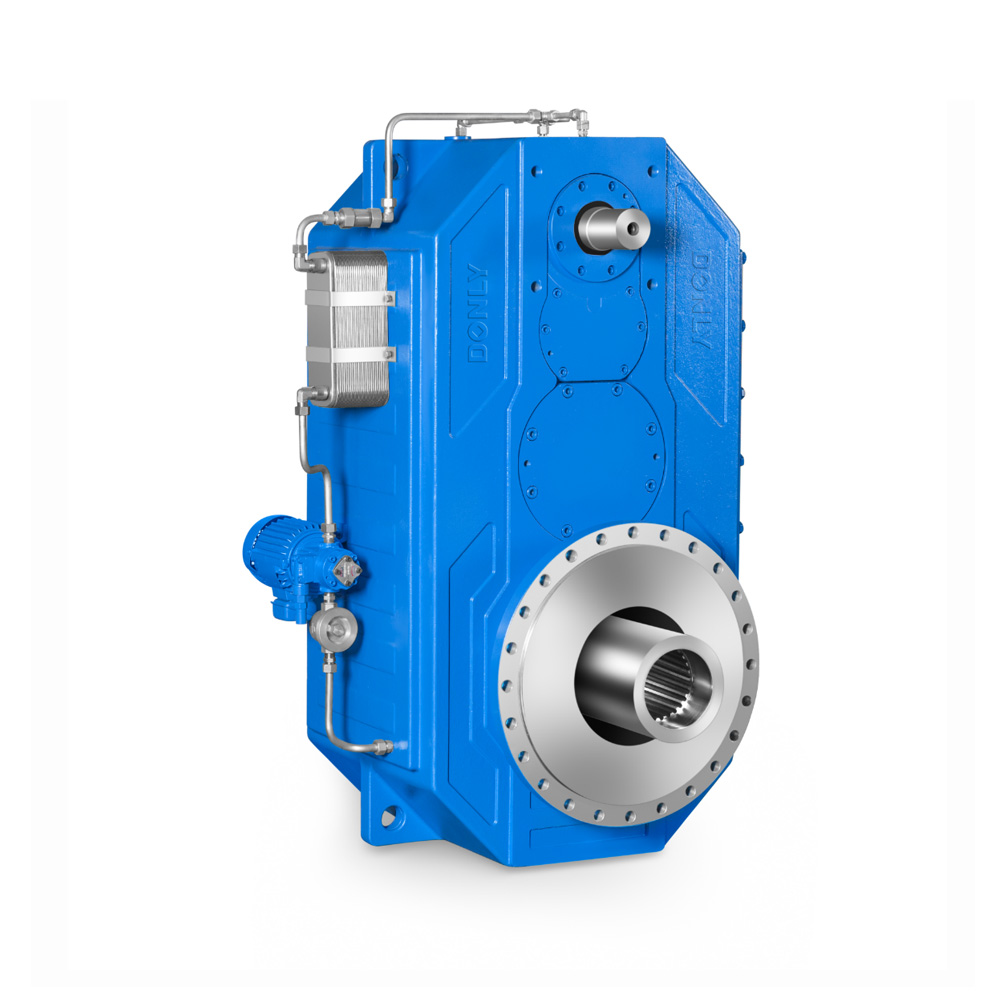

Редукторы для термопластавтоматов
Редукторы DLG..A приводят пластикационный шнек термопластавтомата и позволяют заменить гидромотор электромеханическим приводом: входной фланец и вал в стандартном исполнении совпадают по присоединению с типовыми гидромоторами. Паразитная шестерня увеличивает межосевое расстояние для U-образной компоновки двигателя, редуктора и шнека. Типоразмеры 200A, 225A, 250A, 320A, 360A (400A и 450A — по запросу), i = 6,3–63, номинальный момент 8 395–77 585 Н·м (до 160 757 Н·м у 450A), n1 до 2 600 об/мин, КПД свыше 95 %. Зубья HRC 58–62, класс точности 6 и выше.
- Типоразмеры
- 200A, 225A, 250A, 320A, 360A; 400A, 450A — по запросу
- Передаточные числа
- 6,3–63
- Номинальный момент Mn
- 8 395–77 585 Н·м (450A — до 160 757 Н·м)
- Входная частота вращения
- 1 500–2 600 об/мин
- КПД
- свыше 95 %
- Зубья
- низкоуглеродистая легированная сталь, цементация, HRC 58–62, шлифование, класс 6 и выше
- Присоединение
- входной фланец и вал под типовой гидромотор; выходной фланец из высокопрочного чугуна, вал из улучшенной стали
- Монтаж и смазка
- положения A–D; разбрызгиванием, для 250A–360A — электронасос и теплообменник

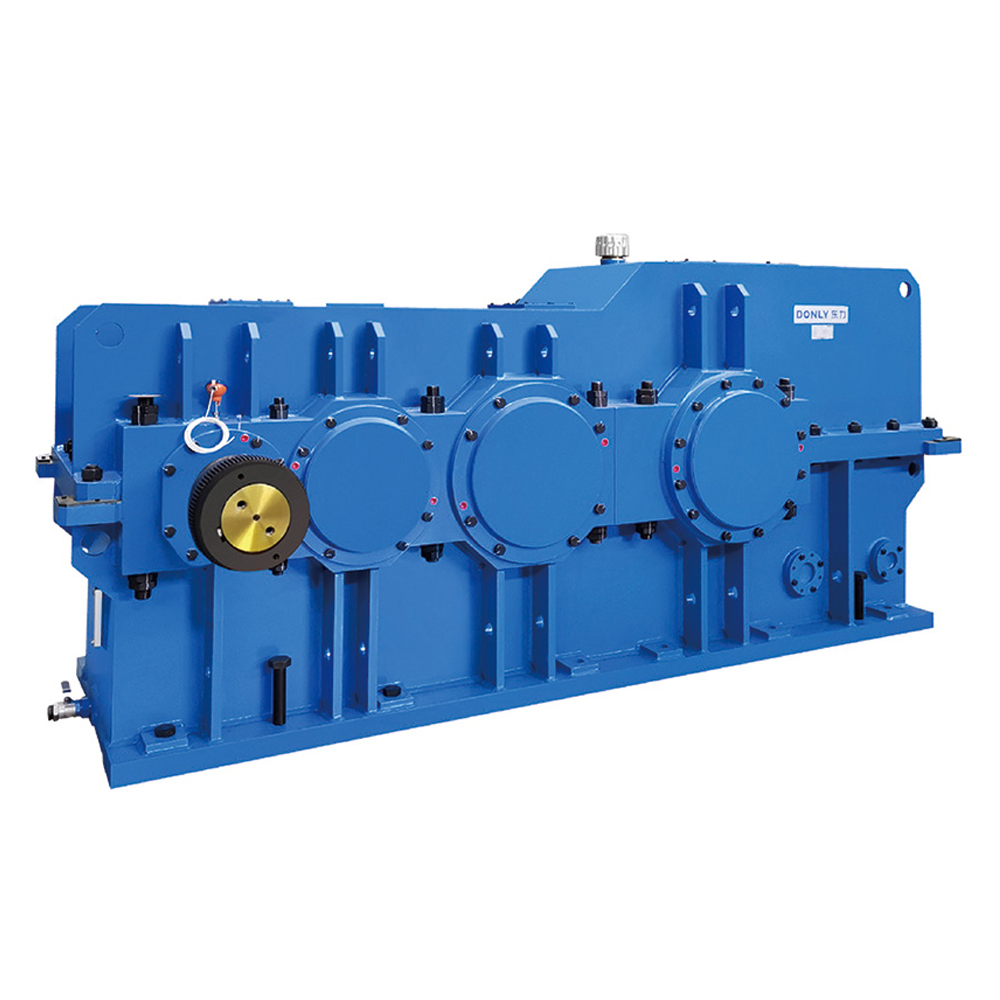

Редукторы для резинового оборудования
Главные редукторы резинотехнического и шинного оборудования: DLDYJ — высокомоментные для одношнековых экструдеров (10 типоразмеров 133–360, i = 6,3–20, момент до 41 430 Н·м; нагрузочная способность на 60 % выше ZLYJ); DLPSY — для параллельных двухшнековых экструдеров с противовращением; DLJ — для экструдеров протекторных и боковинных смесей; DLM — для резиносмесителей закрытого типа (мощность до 2 × 1 250 кВт, два выходных вала); DLKL — для вальцов с диаметром валков 360–710 мм; DLJY — для экструдеров-листователей под смесителем. Зубья шлифованы, точность класс 6 по ISO 1328.
- Подсерии
- DLDYJ, DLPSY, DLJ, DLM, DLKL, DLJY
- DLDYJ
- 133–360 (10); i = 6,3–20; T2 до 41 430 Н·м
- DLM (резиносмесители)
- мощность привода до 2 × 1 250 кВт; два выходных вала с делением мощности; принудительная смазка
- DLKL (вальцы)
- диаметр валков 360–710 мм; два выходных вала
- Зубья
- цементация, закалка, шлифование; класс 6 по ISO 1328 и выше; DLDYJ — 20CrMnTi/20CrMnMo/20CrNi2MoA, HRC 58–62
- Условия работы
- n1 ≤ 1 800 об/мин; −40…+50 °C
- Контроль
- автоматический контроль температуры подшипников и давления масла
Мотор-редукторы

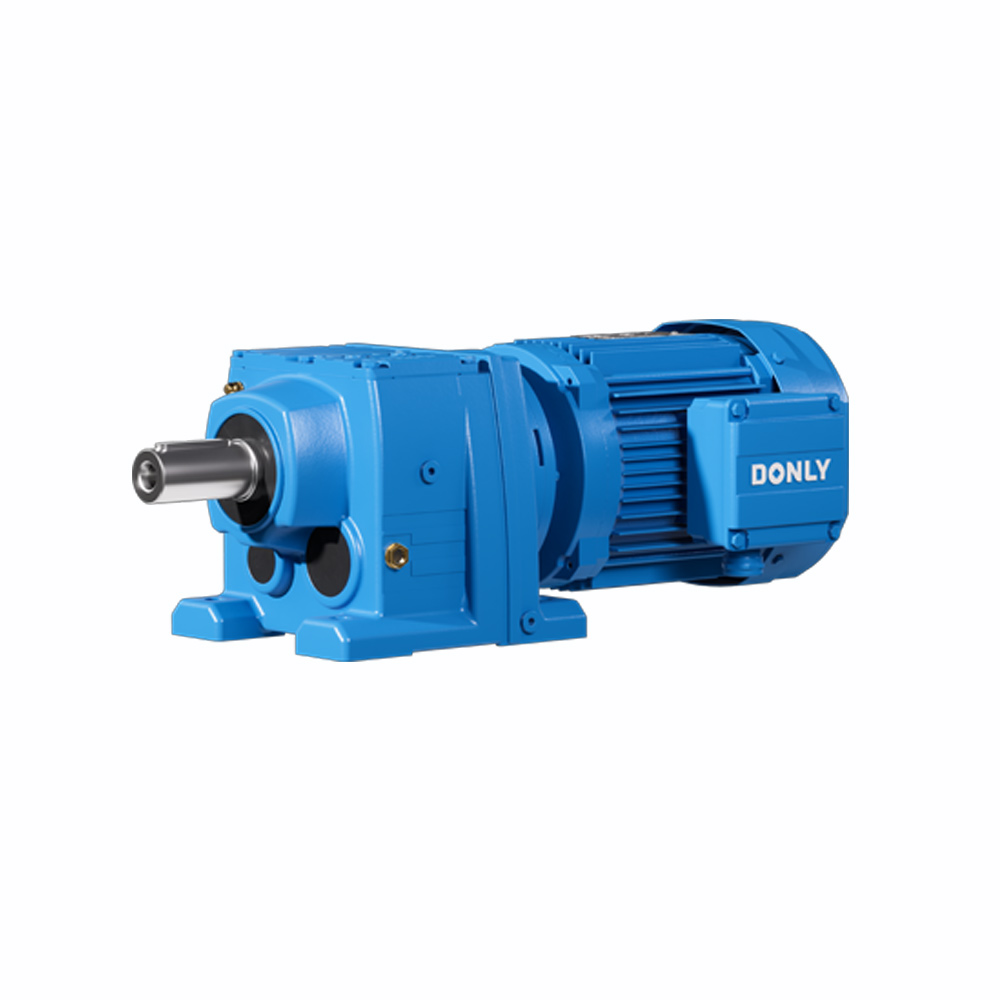

Соосный цилиндрический мотор-редуктор
Соосный цилиндрический мотор-редуктор DLR — модульная серия 4-го поколения Ningbo Donly, 14 типоразмеров DLR17–DLR167. Номинальный момент 90–18 000 Н·м, мощность двигателя 0,12–160 кВт, передаточные числа 1,3–257,54, в сдвоенном исполнении DLR..R.. — до 21 545. Одноступенчатые DLRX/DLRXF, двух- и трёхступенчатые DLR/DLRF и DLRM (фланец с подшипниковым узлом). Зубья цементированы и шлифованы с модификацией профиля, литой моноблочный корпус, положения M1–M6. Опции: малолюфтовое исполнение /R, тормоз, энкодер, рольганговые двигатели YPG/YGP. Редуктор сертифицирован по ТР ТС 012/2011 (I Mb c k).
- Типоразмеры
- DLR17–DLR167 (14)
- Номинальный момент
- 90–18 000 Н·м
- Передаточные числа
- 1,3–257,54; сдвоенные DLR..R.. — до 21 545
- Мощность двигателя
- 0,12–160 кВт
- Число ступеней
- 1 (DLRX), 2–3 (DLR)
- Исполнения
- лапы (DLR, DLRX), фланец B5 (DLRF, DLRXF), фланец с подшипниковым узлом (DLRM); положения M1–M6
- Двигатель и опции
- DE3 (IE3/IE4, IP55, изоляция F); YPG/YGP для рольгангов; тормоз, энкодер, малолюфтовое исполнение /R
- Взрывозащита редуктора
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

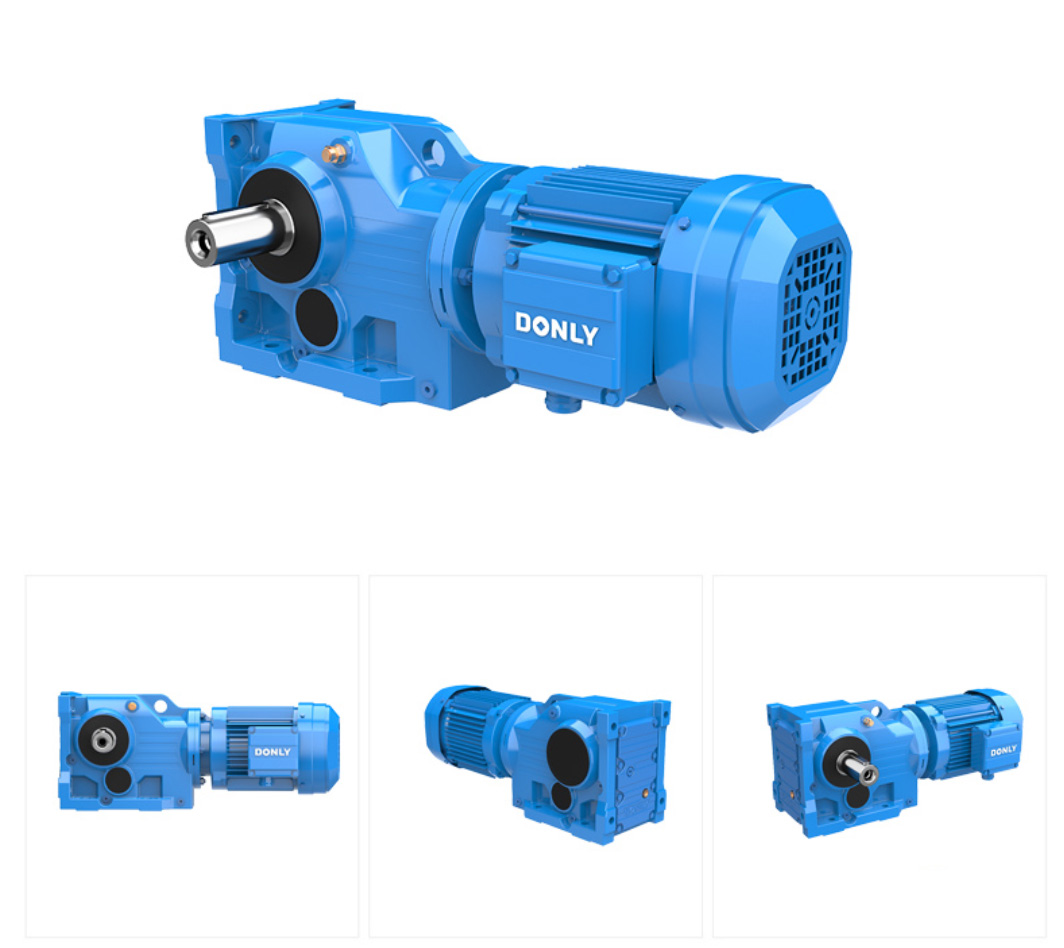

Конически-цилиндрический мотор-редуктор
Конически-цилиндрический мотор-редуктор DLK — угловая трёхступенчатая серия 4-го поколения Donly (цилиндрическая, коническая и цилиндрическая ступени), 12 типоразмеров DLK37–DLK187. Номинальный момент до 50 000 Н·м, мощность двигателя 0,12–200 кВт, передаточные числа 5,93–198,33, в сдвоенном исполнении — до 14 954. Выходной вал сплошной или полый со шпонкой, стяжной муфтой или шлицами; монтаж на лапах, фланцах B5/B14 или с моментным рычагом, положения M1–M6. Для рольгангов — исполнение DLK..YGP. Смазка CLP VG220. Редуктор сертифицирован по ТР ТС 012/2011 (I Mb c k).
- Типоразмеры
- DLK37–DLK187 (12)
- Номинальный момент
- до 50 000 Н·м
- Передаточные числа
- 5,93–198,33; сдвоенные — до 14 954
- Мощность двигателя
- 0,12–200 кВт
- Число ступеней
- 3 (цилиндрическая – коническая – цилиндрическая)
- Выходной вал
- сплошной; полый со шпонкой (A), стяжной муфтой (H), шлицами (V)
- Монтаж
- лапы, фланец B5/B14, моментный рычаг; положения M1–M6
- Взрывозащита редуктора
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

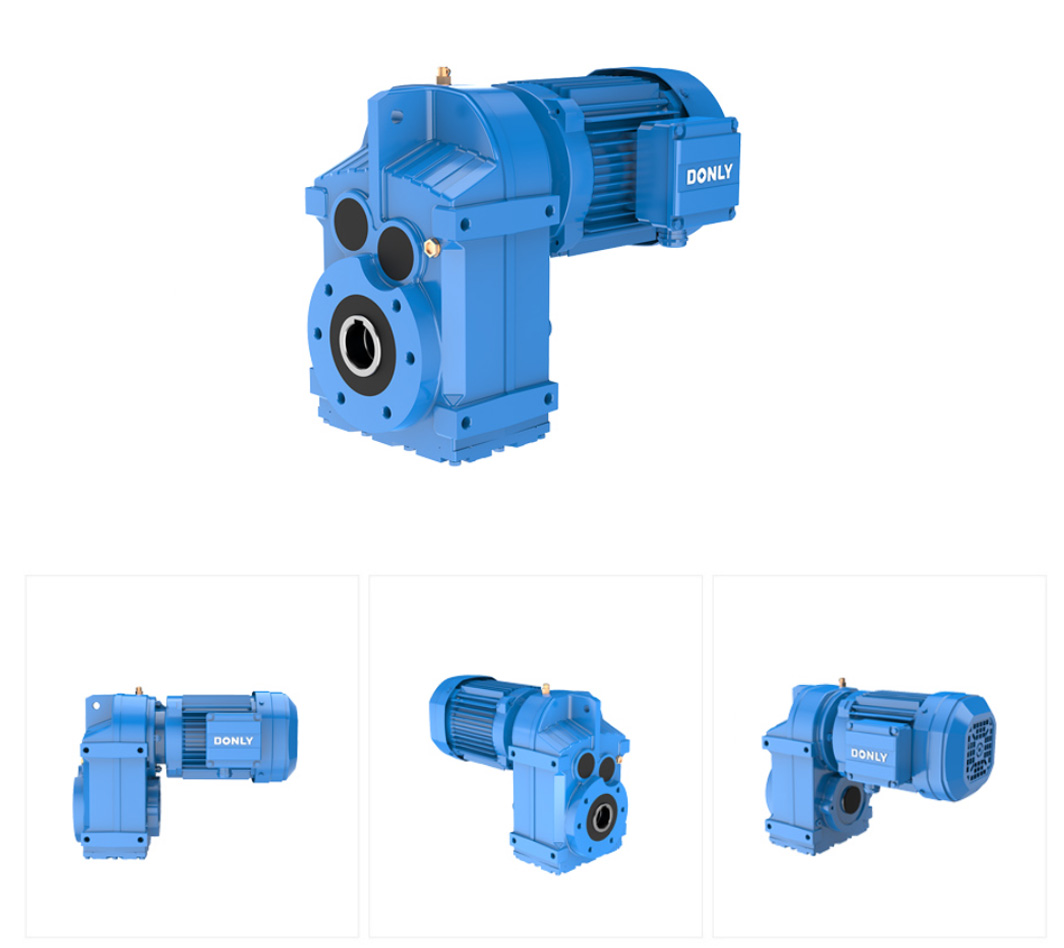

Мотор-редуктор с параллельными валами
Мотор-редуктор с параллельными валами DLF — плоская двух- и трёхступенчатая серия 4-го поколения Donly, 11 типоразмеров DLF27–DLF157. Номинальный момент до 18 000 Н·м, мощность двигателя 0,12–200 кВт (DE3 до 315L), передаточные числа 4,18–266,79, в сдвоенном исполнении — до 17 095. Выходной вал сплошной или полый: со шпонкой (A), стяжной муфтой (H) или шлицами (V); монтаж на лапах, фланцах B5/B14 или насадной с моментным рычагом, положения M1–M6. Зубья цементированы и шлифованы. Смазка CLP VG220, −10…+40 °C. Редуктор сертифицирован по ТР ТС 012/2011 (I Mb c k).
- Типоразмеры
- DLF27–DLF157 (11)
- Номинальный момент
- до 18 000 Н·м
- Передаточные числа
- 4,18–266,79; сдвоенные — до 17 095
- Мощность двигателя
- 0,12–200 кВт
- Число ступеней
- 2–3
- Выходной вал
- сплошной; полый со шпонкой (A), стяжной муфтой (H), шлицами (V)
- Монтаж
- лапы, фланец B5/B14, насадной с моментным рычагом; положения M1–M6
- Взрывозащита редуктора
- I Mb c k по ТР ТС 012/2011 (сертификат ЕАЭС RU C-CN.HB07.B.00802/23, до 06.04.2028)

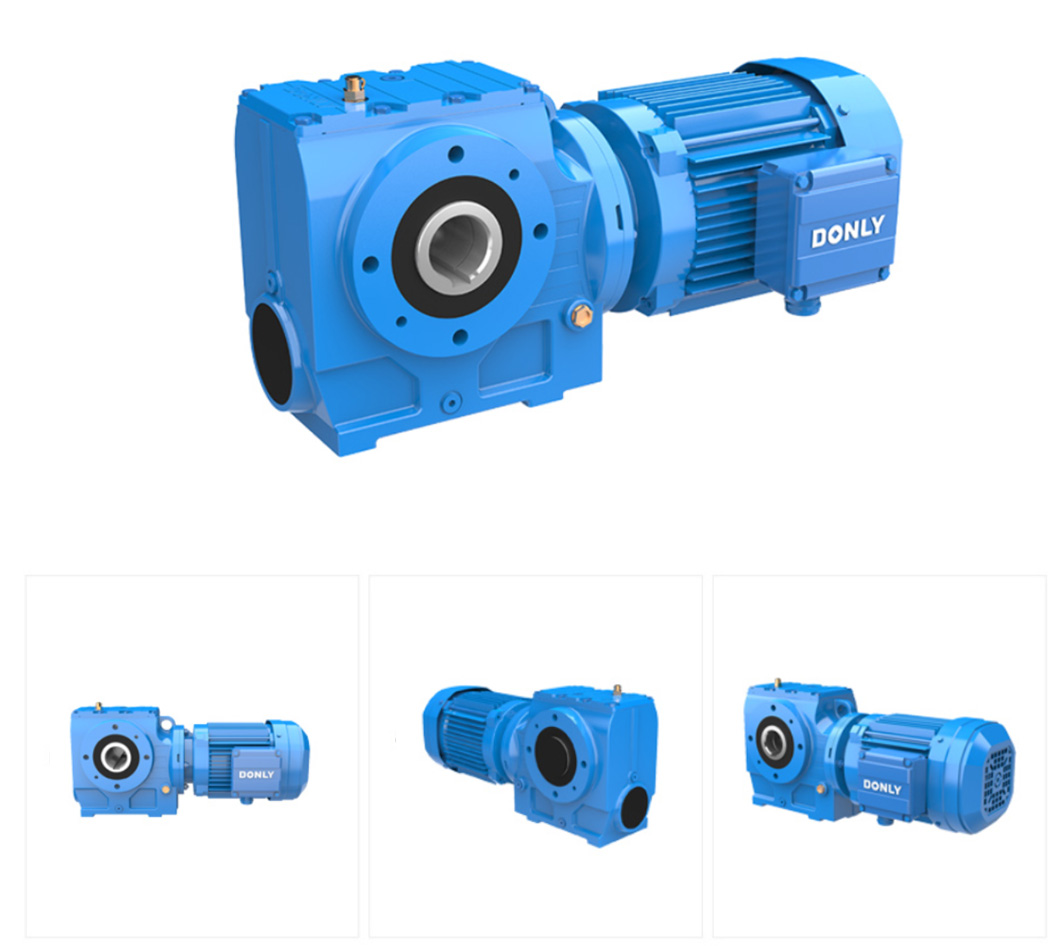

Цилиндрически-червячный мотор-редуктор
Цилиндрически-червячный мотор-редуктор DLS — угловая двухступенчатая серия Donly: цилиндрическая ступень на входе и червячная пара на выходе, 7 типоразмеров DLS37–DLS97. Номинальный момент до 4 000 Н·м, мощность двигателя 0,12–22 кВт, передаточные числа 7–294, в сдвоенном исполнении — до 11 501. КПД по каталогу ≈0,96 при i < 25, 0,93 при i = 25–50 и 0,88 при i > 50. Выходной вал сплошной или полый (шпонка, стяжная муфта); монтаж на лапах, фланцах B5/B14 или с моментным рычагом, положения M1–M6. Смазка CLP VG680, −10…+40 °C.
- Типоразмеры
- DLS37–DLS97 (7)
- Номинальный момент
- до 4 000 Н·м
- Передаточные числа
- 7–294; сдвоенные — до 11 501
- Мощность двигателя
- 0,12–22 кВт
- Число ступеней
- 2 (цилиндрическая + червячная)
- КПД
- ≈0,96 (i < 25); 0,93 (i = 25–50); 0,88 (i > 50)
- Монтаж и выходной вал
- лапы, фланец B5/B14, моментный рычаг; вал сплошной или полый (шпонка, стяжная муфта); M1–M6
Электродвигатели

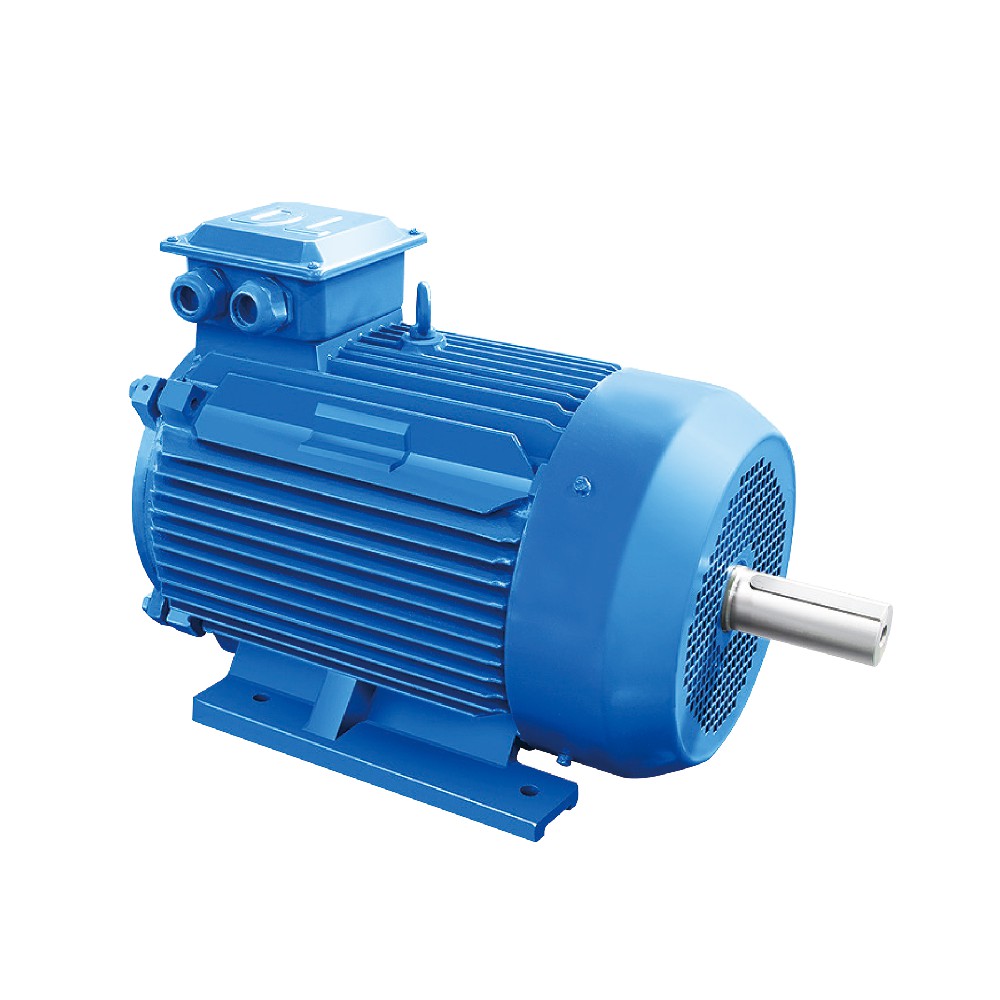

Специальные электродвигатели
Низковольтные асинхронные двигатели Donly для металлургии и ПТО, не взрывозащищённые. DM — общепромышленные 0,18–500 кВт, габариты 71–400, IE2, IP55, IC411, S1; DMP — частотно-регулируемые с независимым вентилятором IC416 (5–50 Гц — постоянный момент, 50–100 Гц — постоянная мощность); YPG — рольганговые от ПЧ, 0,18–450 кВт, 10–100 Гц; YGP — рольганговые на базе YG для частых пусков и реверсов, 0,55–250 кВт, S5, 1–100 Гц, изоляция H, до 16 полюсов; YZP — крановые и металлургические, 2,2–300 кВт, S3-40 %, 3–100 Гц. Присоединительные размеры DM и YPG — по IEC, как у Y2; 380 В, 50 Гц.
- Серии
- DM (общепромышленные), DMP (частотно-регулируемые), YPG и YGP (рольганговые), YZP (крановые и металлургические)
- Мощность
- DM/DMP 0,18–500 кВт; YPG 0,18–450 кВт; YGP 0,55–250 кВт; YZP 2,2–300 кВт
- Габариты
- 71–400 (YGP 112–400, YZP 100–400)
- Число полюсов
- 2–8 (DM/DMP), 4–8 (YPG), 4–16 (YGP), 4–10 (YZP)
- Напряжение
- 380 В, 50 Гц; иное по заказу
- Энергоэффективность
- DM — IE2
- Защита и изоляция
- IP55 (YGP — IP54), опц. IP56/IP65; изоляция F (YGP — H)
- Охлаждение и режим
- IC411 (DM, YPG), IC416 (DMP, YZP), IC410 (YGP); S1, S5 (YGP), S3-40 % (YZP)
Частые вопросы — DONLY
Какое оборудование DONLY поставляет SDS?
SDS поставляет полную линейку продукции DONLY, включая редукторы, мотор-редукторы и электродвигатели. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование DONLY?
Оборудование DONLY применяется в отраслях: металлургия, горно-обогатительная отрасль, цементная промышленность и портовое оборудование и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки DONLY?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование DONLY у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по DONLY?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
