BONENG
Boneng Transmission (Suzhou) Co., Ltd.
Китайский производитель полного спектра промышленных приводных решений: редукторы, мотор-редукторы, планетарные передачи, электродвигатели и серводвигатели. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, документация на русском. В линейке — преобразователи частоты и контроллеры движения; исполнения для металлургии, портов, горно-обогатительной и нефтегазовой отрасли, включая Ex.
Мотор-редукторы
Конически-цилиндрический мотор-редуктор
Конически-цилиндрический (угловой) мотор-редуктор серии K, трёхступенчатый, 12 типоразмеров K303–K318. Номинальный момент 150–58 000 Н·м, передаточные числа 4–180 (комбинированное исполнение K…/C… — 112–14 000), мощность двигателя 0,09–200 кВт, КПД 94 %. Литой корпус, рассчитанный методом конечных элементов, модульность до 94 %, более 400 вариантов установки; выходной вал сплошной или полый (шпонка, стяжная муфта, шлицы). Пример: K315TG-C25 — T2N 20 000 Н·м, P1N 126 кВт при 1450 об/мин; с двигателями IE3 45 кВт SDS поставляет такие приводы для ленточных конвейеров горно-обогатительной отрасли.
- Типоразмеры
- K303–K318 (12)
- Номинальный момент T2N
- 150–58 000 Н·м
- Передаточные числа
- 4–180 (комби K…/C… 112–14 000)
- Мощность двигателя
- 0,09–200 кВт
- Число ступеней
- 3
- КПД
- 94 %
- Монтаж
- лапы (H), фланец (F/S), моментная опора (A/T); положения D1–D6
- Выходной вал
- сплошной (одно-/двусторонний); полый со шпонкой, стяжной муфтой или шлицами

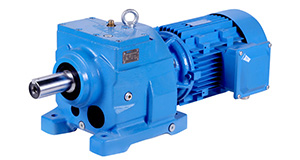

Соосный цилиндрический мотор-редуктор
Соосный цилиндрический мотор-редуктор серии C: двух- (C200–C216) и трёхступенчатое (C300–C316) исполнения. Номинальный момент 35–18 000 Н·м, передаточные числа 3,15–280 (комбинированное исполнение C…/C… — до 18 000), мощность двигателя 0,12–160 кВт, КПД 96 % (2 ст.) и 94 % (3 ст.). Литой корпус рассчитан методом конечных элементов; компоновка с увеличенным межосевым расстоянием даёт на 10 % больший передаваемый момент. Монтаж на лапах, фланце или коротком фланце, положения D1–D6; выходной вал сплошной со шпонкой. Двигатели Boneng MS/MH/MP (IE1–IE3), тормоз и энкодер по заказу.
- Типоразмеры
- C200–C216 (2 ст.), C300–C316 (3 ст.)
- Номинальный момент T2N
- 35–18 000 Н·м
- Передаточные числа
- 3,15–280 (комби C…/C… до 18 000)
- Мощность двигателя
- 0,12–160 кВт
- Число ступеней
- 2 или 3
- КПД
- 96 % (2 ст.) / 94 % (3 ст.)
- Монтаж
- на лапах (H), фланец (F), короткий фланец (S); положения D1–D6
- Выходной вал
- сплошной со шпонкой
Мотор-редуктор с параллельными валами
Мотор-редуктор с параллельными валами серии F: двухступенчатые F202–F215 и трёхступенчатые F302–F315. Номинальный момент 130–20 000 Н·м, передаточные числа 4–250 (комбинированное исполнение F…/C… — 125–18 000), мощность двигателя 0,12–200 кВт, КПД 96/94 %. Плоский корпус с большим межосевым расстоянием при малых габаритах. Выходной вал сплошной или полый (шпонка, стяжная муфта, эвольвентные шлицы) — насадной монтаж на вал машины; крепление на лапах, фланце или с моментной опорой, положения D1–D6, более 150 вариантов установки; модульность до 95 %.
- Типоразмеры
- F202–F215 (2 ст.), F302–F315 (3 ст.)
- Номинальный момент T2N
- 130–20 000 Н·м
- Передаточные числа
- 4–250 (комби F…/C… 125–18 000)
- Мощность двигателя
- 0,12–200 кВт
- Число ступеней
- 2 или 3
- КПД
- 96 % (2 ст.) / 94 % (3 ст.)
- Монтаж
- лапы (H), фланец (F/S), моментная опора (A/T); положения D1–D6
- Выходной вал
- сплошной; полый со шпонкой, стяжной муфтой или шлицами

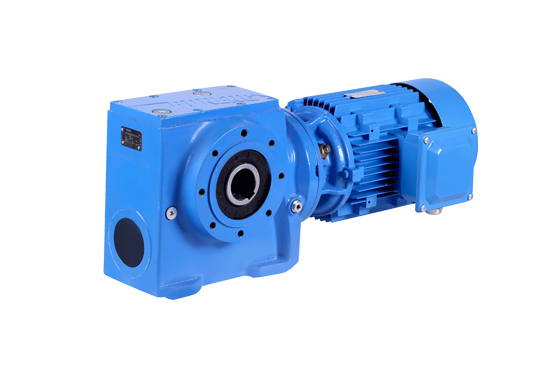

Цилиндрически-червячный мотор-редуктор
Цилиндрически-червячный мотор-редуктор серии S — двухступенчатый (цилиндрическая ступень + червячная передача), 9 типоразмеров S203–S212. Номинальный момент 55–10 200 Н·м, передаточные числа 7,1–500 (комбинированное исполнение S…/C… — 200–18 000), мощность двигателя 0,12–55 кВт. КПД зависит от передаточного числа: 88 % при i = 7,1–16, 57 % при i = 125–500. Литой корпус FEA, более 400 вариантов установки; выходной вал сплошной или полый, крепление на лапах, фланце или с моментной опорой. При тяжёлом режиме типоразмеры от S205 комплектуются вентилятором на червячном валу.
- Типоразмеры
- S203–S212 (9)
- Номинальный момент T2N
- 55–10 200 Н·м
- Передаточные числа
- 7,1–500 (комби S…/C… 200–18 000)
- Мощность двигателя
- 0,12–55 кВт
- Число ступеней
- 2 (цилиндрическая + червячная)
- КПД
- 88 % (i 7,1–16) … 57 % (i 125–500)
- Монтаж
- лапы (H), фланец (F/S), моментная опора (A/T); положения D1–D6
- Выходной вал
- сплошной; полый со шпонкой, стяжной муфтой или шлицами
Червячный мотор-редуктор
Червячный мотор-редуктор серии R, типоразмеры R050–R250. Номинальный момент 37–9 100 Н·м, передаточные числа 7–60 (в комбинированном исполнении — до 5 000), мощность двигателя 0,12–45 кВт. Червячное колесо нарезано высокоточной червячной фрезой — оптимальное пятно контакта, низкий шум и увеличенный ресурс; литой корпус рассчитан методом конечных элементов. Крепление на лапах, фланце или с моментной опорой; выходной вал сплошной или полый. Назначение по каталогу производителя — химическая, пищевая, текстильная, целлюлозно-бумажная отрасли, строительство, моечное оборудование.
- Типоразмеры
- R050–R250
- Номинальный момент T2N
- 37–9 100 Н·м
- Передаточные числа
- 7–60 (комби до 5 000)
- Мощность двигателя
- 0,12–45 кВт
- Тип передачи
- червячная
- Монтаж
- на лапах, фланец, моментная опора
- Выходной вал
- сплошной или полый
Редукторы
Цилиндрические и конически-цилиндрические редукторы
Промышленные редукторы серий H (цилиндрические, параллельные валы) и B (конически-цилиндрические, угловые): 23 типоразмера 04–26, номинальный момент 3,2–1 030 кН·м. Две, три или четыре ступени: H — i = 1,8–450, B — i = 6,3–400; КПД 96/94/92 %, вход до 1800 об/мин. Горизонтальный и вертикальный монтаж; выходной вал сплошной или полый (шпонка, стяжная муфта, шлицы). Охлаждение по тепловому расчёту — вентилятор, змеевик, водомасляный охладитель или маслостанция; опции — стопор обратного хода, подогреватель масла, адаптер UF под двигатели Boneng MP. Каталог в трёх частях: 4–12, 13–18, 19–26.
- Типоразмеры
- 04–26 (23)
- Номинальный момент T2N
- 3,2–1 030 кН·м
- Передаточные числа
- H: 1,8–450 · B: 6,3–400
- Число ступеней
- 2, 3 или 4
- КПД
- 96 % / 94 % / 92 % (2/3/4 ст.)
- Частота вращения на входе
- до 1 800 об/мин
- Монтаж
- горизонтальный или вертикальный; на лапах, с двигателем через адаптер UF
- Выходной вал
- сплошной со шпонкой; полый со шпонкой, стяжной муфтой или шлицами

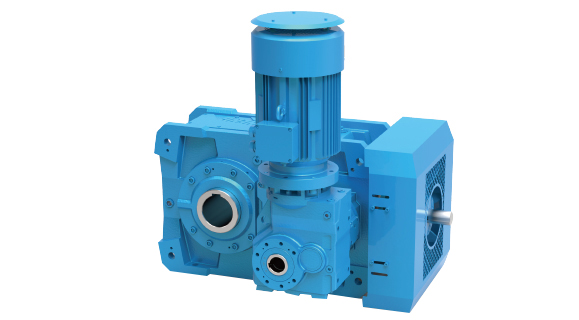

Редуктор для ковшовых элеваторов
Редуктор ковшового элеватора BE с интегрированным вспомогательным приводом: главная 3- или 4-ступенчатая передача (i = 16–400) и вспомогательный мотор-редуктор KE37–KE127 (1,1–37 кВт) для медленного проворота при обслуживании; переключение приводов автоматическое и дистанционное. Типоразмеры 04–18, номинальный момент 6,7–265 кН·м. В главном редукторе — стопор обратного хода, между приводами — обгонная муфта. Исполнения H (со вспомогательным приводом) и D (без); выходной вал сплошной или полый; по заказу вентилятор охлаждения, дождевой козырёк, кожухи. Модульность конструкции до 93 %.
- Типоразмеры
- 04–18 (BE304–BE318, BE405–BE418)
- Номинальный момент T2N
- 6,7–265 кН·м
- Передаточные числа
- 3 ст. 16–90 · 4 ст. 100–400
- Число ступеней
- 3 или 4
- Вспомогательный привод
- мотор-редуктор KE37–KE127, 1,1–37 кВт, переключение автоматическое
- Защита от обратного хода
- стопор в главном редукторе, обгонная муфта
- Выходной вал
- сплошной со шпонкой; полый со шпонкой или стяжной муфтой
- Опции
- вентилятор охлаждения, дождевой козырёк, кожухи

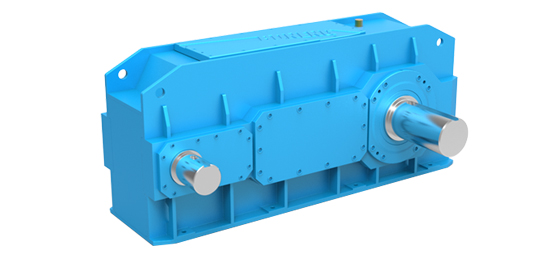

Крановый редуктор с увеличенным межосевым расстоянием
Крановый цилиндрический редуктор HK с увеличенным межосевым расстоянием: при той же передаваемой мощности размещает барабан большего диаметра и канатоёмкости без завышения типоразмера — для механизмов подъёма портальных, мостовых и контейнерных кранов. Типоразмеры 05–22: трёхступенчатые HK305–HK322 (i = 14–63) и четырёхступенчатые HK405–HK422 (i = 22,4–250); номинальный момент 11,6–520 кН·м, КПД 94/92 %. Сварной стальной корпус (жёсткость опор +30 %), лабиринтные уплотнения на входе. Выход: сплошной вал (шпонка, шлицы, зубчатый венец типа C) или полый (шпонка, стяжная муфта, шлицы).
- Типоразмеры
- 05–22: HK305–HK322 (3 ст.), HK405–HK422 (4 ст.)
- Номинальный момент T2N
- 11,6–520 кН·м
- Передаточные числа
- 3 ст. 14–63 · 4 ст. 22,4–250
- Число ступеней
- 3 или 4
- КПД
- 94 % (3 ст.) / 92 % (4 ст.)
- Частота вращения на входе
- до 1 500 об/мин
- Корпус
- сварной стальной, лабиринтные уплотнения на входе
- Выходной вал
- сплошной (шпонка, шлицы, зубчатый венец C); полый (шпонка, стяжная муфта, шлицы)
Планетарный редуктор
Модульный планетарный редуктор P: двух- (P2) и трёхступенчатые (P3) исполнения, типоразмеры 07–36, номинальный момент 10–2 600 кН·м, передаточные числа 25–4 000. Входная часть: соосная (N) либо с цилиндрической (S), конической (L) или коническо-цилиндрической (K) ступенью; выход: полый вал со стяжной муфтой (A), сплошной со шпонкой (B), шлицевой (C/D). КПД 89–94 %, вход до 1 500 об/мин. Солнечная шестерня и сателлиты — закалённая легированная сталь, шлифованные; двойные уплотнения на выходе. Пример поставки SDS: P3KB29-1400 с двигателем 45 кВт — барринговый привод шаровой мельницы, T2N 1 060 кН·м.
- Типоразмеры
- 07–36 (30)
- Номинальный момент T2N
- 10–2 600 кН·м
- Передаточные числа
- 25–4 000 (P2: 25–560 · P3: 140–4 000)
- Число ступеней
- 2 или 3 планетарные + входная ступень N/S/L/K
- КПД
- 89–94 %
- Частота вращения на входе
- до 1 500 об/мин
- Выходной вал
- полый со стяжной муфтой (A); сплошной со шпонкой (B); шлицевой полый (C) / сплошной (D)
- Монтаж
- горизонтальный или вертикальный; вход от двигателя (M) или вала
Планетарный лебёдочный редуктор
Планетарный лебёдочный редуктор PW встраивается внутрь барабана лебёдки. 14 типоразмеров 20–40, 2, 3 или 4 ступени: номинальный динамический момент 11,6–1 500 кН·м, тяговое усилие каната 67–1 950 кН, передаточные числа 13–940. Привод — электродвигатель (1–3 модуля) или гидромотор; при гидроприводе вход — шлицевой вал DIN 5480 с многодисковым пружинным стояночным тормозом с гидрорастормаживанием (15–300 бар). Выход — фланец или зубчатый венец; направление вращения входа и выхода противоположное. КПД ступени 98 %. Моменты нормированы по FEM (M5, L2, T5); для других групп режима — коэффициент K.
- Типоразмеры
- 20–40 (14)
- Номинальный динамический момент
- 11,6–1 500 кН·м
- Тяговое усилие каната
- 67–1 950 кН
- Передаточные числа
- 2 ст. 13–28 · 3 ст. 45–141 · 4 ст. 167–940
- Число ступеней
- 2, 3 или 4
- КПД
- 98 % на ступень
- Вход
- электродвигатель или гидромотор (шлицы DIN 5480, стояночный тормоз 15–300 бар)
- Выход
- фланец или зубчатый венец; монтаж внутри барабана
Планетарный поворотный редуктор
Планетарный поворотный редуктор PS для механизмов поворота кранов: 12 типоразмеров 20–36, 2, 3 или 4 ступени; номинальный динамический момент 11–590 кН·м, передаточные числа 14–947. Устанавливается вертикально шестернёй вниз на фланце A или B; фланцы с эксцентриситетом (A — 2,5 мм, B — 1,5 мм) и метками для регулировки зазора между шестернёй и венцом ОПУ. Шестерня цельная или сменная (шлицы DIN 5480, шпонка). Вход — электродвигатель или гидромотор со встроенным стояночным тормозом (15–300 бар). КПД ступени 98 %; моменты по FEM (M5, L2, T5).
- Типоразмеры
- 20–36 (12)
- Номинальный динамический момент
- 11–590 кН·м
- Передаточные числа
- 2 ст. 14–29 · 3 ст. 46–142 · 4 ст. 171–947
- Число ступеней
- 2, 3 или 4
- КПД
- 98 % на ступень
- Монтаж
- вертикальный, фланец A (эксцентриситет 2,5 мм) или B (1,5 мм)
- Выход
- шестерня цельная или сменная (шлицы DIN 5480, шпонка)
- Вход
- электродвигатель или гидромотор со стояночным тормозом 15–300 бар

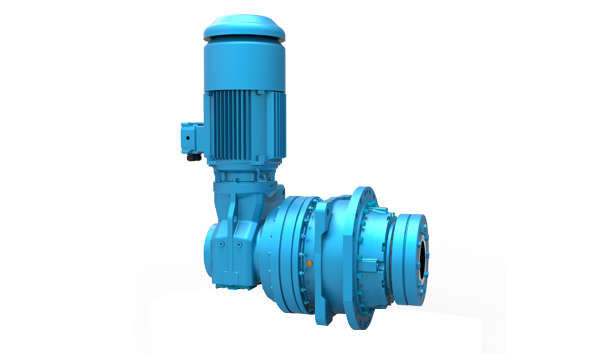

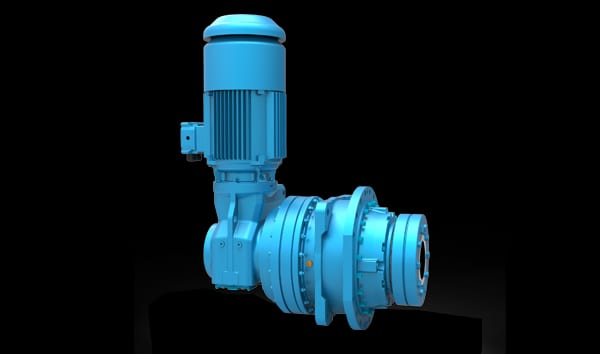

Планетарный мотор-редуктор для дробилок охлаждения
Планетарный мотор-редуктор PK для валковой дробилки колосникового холодильника клинкера. Конструкция — конически-цилиндрический мотор-редуктор K с фланцевым двигателем и выходная планетарная ступень; типоразмеры PK09–PK14, двигатели IE2 (MH) или IE3 (MP) 4–30 кВт, номинальный момент 22–117 кН·м, передаточные числа 225–400, частота вращения выходного вала 3,7–6,6 об/мин. Выход — полый вал со стяжной муфтой, крепление на валу дробилки с моментной опорой. Двигатель: 380 В/50 Гц, S1, IP55, класс F, IC411, терморезистор и дождевой козырёк стандартно. Двойные фторкаучуковые манжеты на выходе.
- Типоразмеры
- PK09–PK14
- Мощность двигателя
- 4–30 кВт, IE2 (MH) / IE3 (MP)
- Номинальный момент T2N
- 22–117 кН·м
- Передаточные числа
- 225–400
- Частота вращения выходного вала
- 3,7–6,6 об/мин
- Выходной вал
- полый со стяжной муфтой, моментная опора
- Двигатель
- 380 В/50 Гц, S1, IP55, класс F, IC411, терморезистор, дождевой козырёк
- Уплотнения
- двойные фторкаучуковые манжеты на выходе
Частые вопросы — BONENG
Какое оборудование BONENG поставляет SDS?
SDS поставляет полную линейку продукции BONENG, включая мотор-редукторы и редукторы. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование BONENG?
Оборудование BONENG применяется в отраслях: краностроение, портовое оборудование, металлургия и горно-обогатительная отрасль и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки BONENG?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование BONENG у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по BONENG?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
