INOVANCE
Shenzhen Inovance Technology Co., Ltd.
Первый по объёму производитель преобразователей частоты в Китае: преобразователи частоты, сервоприводы, ПЛК, панели оператора и контроллеры движения. Поставки в Россию через Swiss Drive Systems: подбор, пусконаладка и документация на русском. Решения для OEM и конечных пользователей; основана в 2003 году в Шэньчжэне.
Электроника
Easy Series ПЛК
Линейка малых ПЛК шириной от 24 мм — от простого импульсного контроллера до многоосевого EtherCAT-контроллера движения. Easy301 (4 импульсные оси, 128 тыс. шагов), Easy302 (5 осей, CANopen через карту GE20), Easy320 (два порта Ethernet: Modbus TCP, EtherNet/IP), Easy502 (16 синхронизированных осей EtherCAT) и Easy523 (32 оси, EtherCAT и два Ethernet, 200 тыс. шагов, 2 МБ). У всех 8 DI и 8 DO, 4 энкодерных канала 200 кГц, порт USB Type-C, до 16 модулей GL20 и два слота GE20. AutoShop: LD, SFC, ST с блоками FB/FC и симуляцией; кулачки и интерполяция по PLCopen — во всех моделях, кроме Easy301.
- Модели
- Easy301 (24 мм), Easy302 (40 мм), Easy320 (53 мм, Ethernet); Easy502, Easy523 (EtherCAT)
- Оси движения
- Easy301 — 4 импульсные; Easy302 / Easy320 — 5 импульсных; Easy502 — 16 синхронизированных (EtherCAT, до 5 импульсных); Easy523 — 32
- Ведомые устройства
- до 72 EtherCAT; Modbus TCP до 32; CANopen / CANlink до 62; Modbus RTU 16 (рекомендуется)
- Встроенные входы/выходы
- 8 DI (NPN/PNP) и 8 DO (NPN); 4 энкодерных канала (8 быстрых входов 200 кГц)
- Память и быстродействие
- Easy300: 128 тыс. шагов, 1 МБ (128 КБ энергонезависимых), 20 тыс. шагов за 2 мс; Easy500: 200 тыс. шагов, 2 МБ, 20 тыс. шагов за 1,6 мс
- Интерфейсы
- Easy301: RS232 + RS485; остальные: RS485 + 2 слота карт GE20 (RS232/485, CAN, RTC, TF); Easy320 / Easy523: два порта Ethernet (Modbus TCP, EtherNet/IP); USB Type-C
- Расширение
- до 8 (Easy301) или 16 модулей GL20 толщиной 12 мм; 2 слота карт GE20 (кроме Easy301)
- Программирование и питание
- AutoShop: LD, SFC, ST, FB/FC с шифрованием; PLCopen; CAM и интерполяция (кроме Easy301); 24 В DC

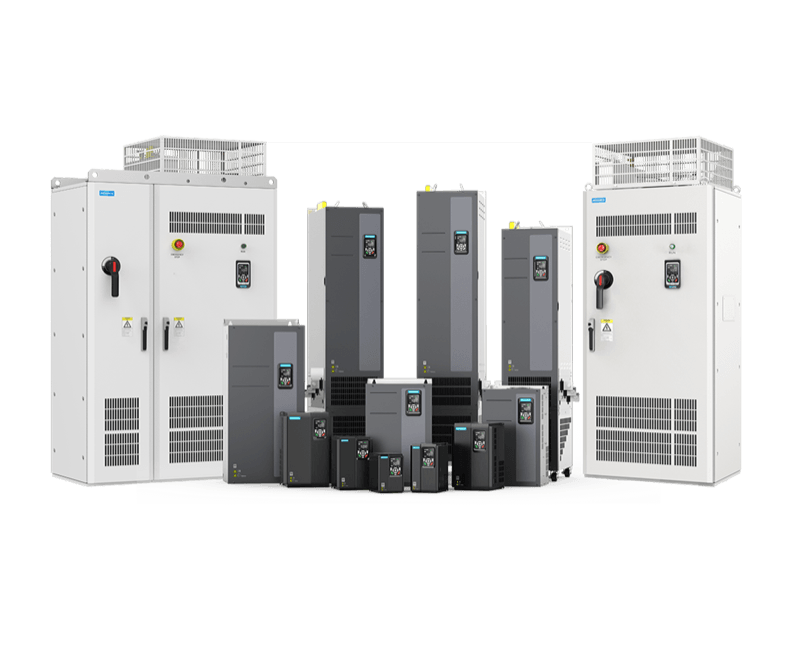

MD520 универсальный
Универсальный преобразователь частоты: 0,4–500 кВт при 3 × 380–480 В, 0,4–75 кВт при 3 × 200–240 В и 0,4–2,2 кВт при однофазном 200–240 В, типоразмеры T1–T12. Единый алгоритм для асинхронных и синхронных двигателей: V/F, SVC (150 % при 0,25 Гц) и FVC (180 % при 0 Гц); тяжёлый режим 150 % 60 с и нормальный 110 % 60 с. STO SIL 3 / PL e, встроенный тормозной модуль до 75 кВт и DC-дроссель от 18,5 кВт, покрытие плат 3C3/3S2, класс IE2 по IEC 61800-9-2. Связь через карты: Modbus RTU (MD38TX1), Modbus TCP, PROFIBUS-DP, PROFINET, EtherCAT, EtherNet/IP, CANopen; ведущий/ведомый, выход до 599 Гц.
- Мощность
- 3 × 380–480 В: 0,4–500 кВт; 3 × 200–240 В: 0,4–75 кВт; 1 × 200–240 В: 0,4–2,2 кВт (−15…+10 %, 50/60 Гц)
- Управление
- V/F, SVC, FVC; асинхронные и синхронные (PM) двигатели; 4 набора параметров двигателя; выход до 599 Гц
- Пусковой момент
- 150 % при 0,25 Гц (SVC); 180 % при 0 Гц (FVC)
- Перегрузочная способность
- тяжёлый режим 150 % в течение 60 с; нормальный 110 % в течение 60 с
- Связь
- Modbus RTU через карту MD38TX1; карты Modbus TCP, PROFIBUS-DP, PROFINET, EtherCAT, EtherNet/IP, CANopen, CANlink
- Безопасность
- STO SIL 3 / PL e
- Встроенные компоненты
- тормозной модуль до 75 кВт (400 В) / 37 кВт (200 В); DC-дроссель от 18,5 кВт (400 В) / 11 кВт (200 В)
- Степень защиты и КПД
- IP20 (типоразмеры T1–T9), IP00 (T10–T12); класс IE2 по IEC 61800-9-2; покрытие плат 3C3/3S2

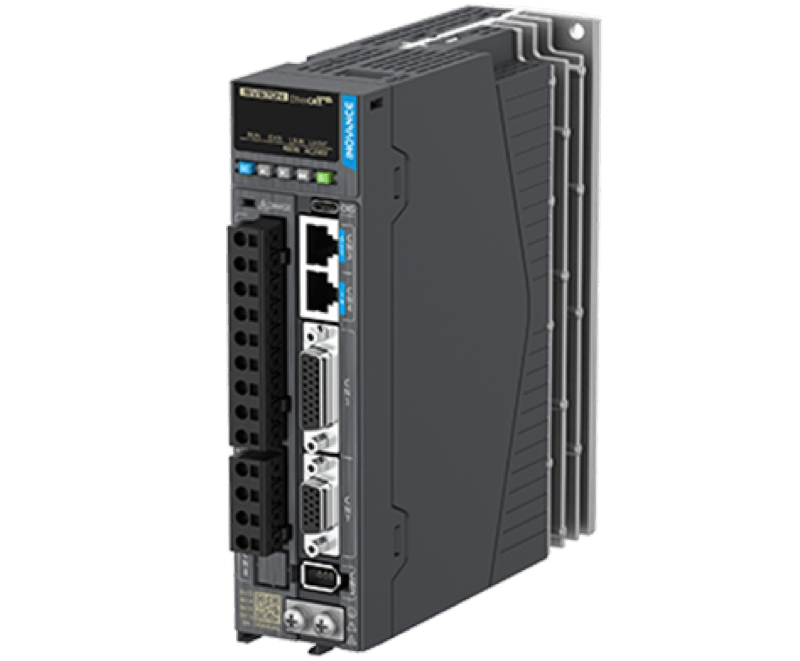

SV670 сервопривод
Стандартная серия на смену SV660 для двигателей MS1 от 50 Вт до 7,5 кВт, четыре варианта интерфейса: SV670P (импульсный до 4 МГц), SV670C (CANopen CiA 402), SV670A (CANlink) и SV670N (EtherCAT). Полоса контура скорости увеличена до 3,2 кГц, цикл тока 1,6 мкс при несущей 12 кГц. 23-битный абсолютный энкодер, второй энкодерный вход для полностью замкнутого контура. STO SIL 3 (версия FS), динамическое торможение в стандарте, пять режекторных фильтров 50–8 000 Гц, автонастройка ITune. Порт USB Type-C питает плату управления от ПК — параметры и прошивку можно загрузить без силового напряжения.
- Мощность
- 0,05–7,5 кВт (двигатели MS1 50 Вт – 7,5 кВт)
- Напряжение питания
- 1 × 220 В, 1/3 × 220 В, 3 × 220 В, 3 × 400 В; типоразмеры A–E
- Интерфейсы управления
- SV670P — импульсный до 4 МГц; SV670C — CANopen (CiA 402); SV670A — CANlink; SV670N — EtherCAT
- Динамика
- полоса контура скорости 3,2 кГц; цикл токового контура 1,6 мкс, контуров скорости и положения 62,5 мкс; несущая 12 кГц
- Энкодер
- 23-бит абсолютный одно-/многооборотный; второй энкодерный вход для полностью замкнутого контура
- Безопасность
- STO SIL 3 (IEC 61800-5-2) в версии FS; динамическое торможение в стандарте
- Входы/выходы
- SV670P: 8 DI, 5 DO, 1 AI (12 бит), 1 AO; SV670N: 5 DI, 2 DO, AI, AO
- Настройка и связь
- USB Type-C с питанием платы управления, RS485 Modbus RTU; ITune / STune / ETune; 5 режекторных фильтров 50–8 000 Гц (2 адаптивных)

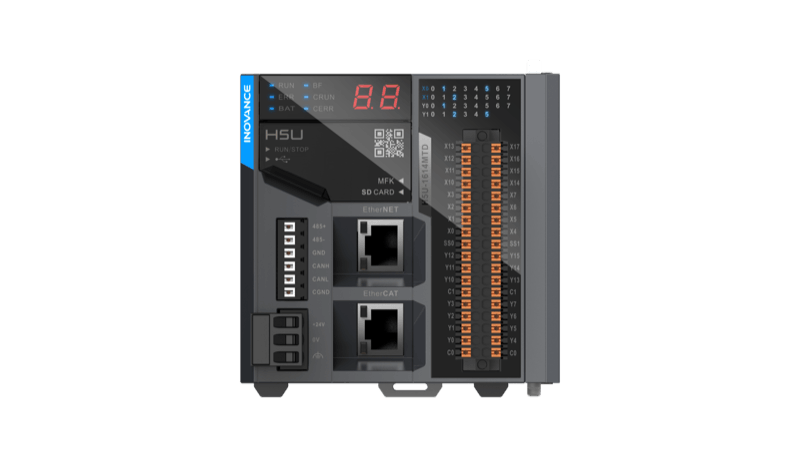

H5U ПЛК
Компактный ПЛК с EtherCAT для многоосевого управления движением в корпусе 83 × 90 × 95 мм: до 32 синхронизированных осей (EtherCAT либо до четырёх импульсных 200 кГц) и до 72 ведомых EtherCAT; электронный кулачок, группы осей с линейной и круговой интерполяцией по PLCopen. На борту 16 DI и 14 DO с высокоскоростными каналами, порты EtherCAT, Ethernet, CAN (CANopen/CANlink), RS485 (Modbus RTU), USB и SD; до 16 локальных модулей GL10. Программа 200 тыс. шагов, 2 МБ переменных (256 КБ энергонезависимых). Среда AutoShop (LD, SFC, FB/FC) с симуляцией и трассировкой.
- Оси движения
- до 32 синхронизированных осей (EtherCAT, либо до 4 импульсных); до 72 ведомых EtherCAT
- Встроенные входы/выходы
- 16 DI (NPN/PNP, 4 × 200 кГц, 2 энкодерных канала) и 14 DO (NPN, 8 × 200 кГц — 4 импульсные оси)
- Память
- программа 200 тыс. шагов; 2 МБ пользовательских переменных (256 КБ энергонезависимых); ~150 КБ программных элементов
- Интерфейсы
- EtherCAT; Ethernet (Modbus TCP, socket); CAN (CANopen / CANlink ведущий и ведомый); RS485 (Modbus RTU, свободный протокол); USB; SD-карта
- Расширение
- до 16 локальных модулей GL10 (серия AM600); удалённые модули GR10 / GL20 как ведомые EtherCAT
- Функции движения
- PTP, электронный кулачок (CAM), группы осей с линейной и круговой интерполяцией по PLCopen; управление сервоприводами по CANopen
- Программирование
- AutoShop: LD, SFC, функциональные блоки FB/FC; режим симуляции, трассировка
- Питание и габариты
- 24 В DC; 83 × 90 × 95 мм

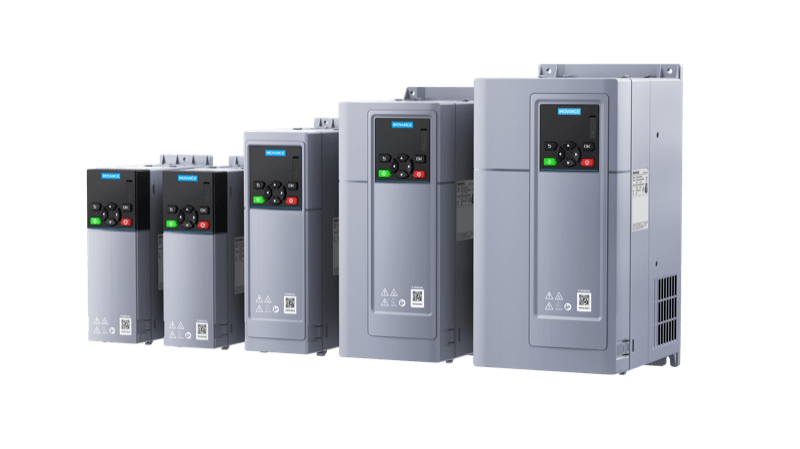

MD630 компактный
Компактный преобразователь частоты книжного формата: 0,4–90 кВт в тяжёлом и 0,75–110 кВт в нормальном режиме при 3 × 380–480 В; типоразмеры T1–T5 (до 22/30 кВт) монтируются вплотную. Две модификации: MD630N с EtherCAT, PROFINET, EtherNet/IP и Modbus TCP на борту и MD630S с RS485 Modbus RTU и расширенным I/O. Управление V/F, SVC и FVC асинхронными, синхронными и синхронно-реактивными двигателями; слот для карт энкодеров (ABZ, SinCos, SSI, BiSS-C, EnDat, резольвер). STO SIL 3 / PL e, встроенные тормозной транзистор и ЭМС-фильтр C3, работа до 60 °C, платы 3C3/3S2, ПО iFA Drive.
- Мощность
- 0,4–90 кВт (тяжёлый режим) / 0,75–110 кВт (нормальный); компактные типоразмеры T1–T5 — до 22 / 30 кВт
- Напряжение питания
- 3 × 380–480 В (−15…+10 %), 50/60 Гц
- Управление
- V/F, SVC, FVC; асинхронные, синхронные (PM) и синхронно-реактивные двигатели
- Обратная связь (опционная карта)
- инкрементные ABZ (HTL / Line Driver), SinCos, SSI, BiSS-C, EnDat, 23-бит Inovance, резольвер
- Связь
- MD630N — EtherCAT, PROFINET, EtherNet/IP, Modbus TCP на борту; MD630S — RS485 Modbus RTU
- Безопасность
- STO SIL 3 / PL e
- Встроенные функции
- тормозной транзистор, ЭМС-фильтр C3 (10 м), порт USB Type-C, цветная LED-панель, слот опционной карты
- Степень защиты и условия
- IP20; −20…+60 °C (свыше 50 °C — со снижением тока); КПД класса IE2 по IEC 61800-9-2; покрытие плат 3C3/3S2

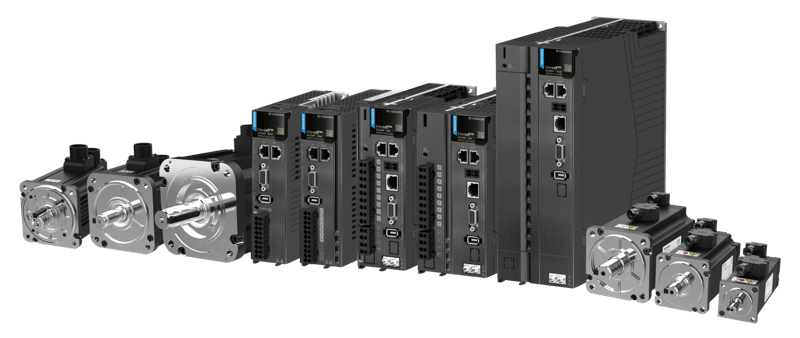

SV660N сервопривод EtherCAT
Одноосевой сервопривод с EtherCAT для двигателей MS1 от 50 Вт до 7,5 кВт при питании 220 В (одно-/трёхфазном) и 3 × 400 В. Полоса токового контура 4,5 кГц, цикл тока 1,6 мкс, контуров скорости и положения 62,5 мкс; цикл EtherCAT 125 мкс во всех семи режимах CiA 402, джиттер синхронизации ±20 нс при 300 узлах. 23-битный абсолютный энкодер (8 388 608 имп./об), до 4 режекторных фильтров, автонастройка STune/ETune. STO SIL 3 в версии FS, безопасное торможение короткозамкнутой обмоткой, платы 3C2/3S2. Типоразмеры A–E от 170 × 40 × 150 мм — в среднем на 30 % компактнее предыдущего поколения.
- Мощность
- 0,05–7,5 кВт (двигатели MS1 50 Вт – 7,5 кВт)
- Напряжение питания
- 1 × 220 В, 1/3 × 220 В, 3 × 400 В; типоразмеры A–E от 170 × 40 × 150 до 250 × 90 × 230 мм
- Динамика
- полоса токового контура 4,5 кГц; цикл токового контура 1,6 мкс, контуров скорости и положения 62,5 мкс; несущая 12 кГц
- EtherCAT
- цикл 125 мкс во всех режимах; джиттер синхронизации ±20 нс; CoE CiA 402: PP, PV, PT, HM, CSP, CSV, CST
- Энкодер
- 23-бит абсолютный одно-/многооборотный (8 388 608 имп./об)
- Безопасность
- STO SIL 3 (EN/IEC 61800-5-2) в версии FS; короткозамкнутая обмотка для безопасного торможения
- Настройка
- до 4 режекторных фильтров; автонастройка STune / ETune; клонирование параметров по EtherCAT; ПО с мастером ввода в эксплуатацию
- Исполнение
- изолированный канал охлаждения; платы с покрытием 3C2/3S2 (IEC 60721-3-3); съёмные разъёмы

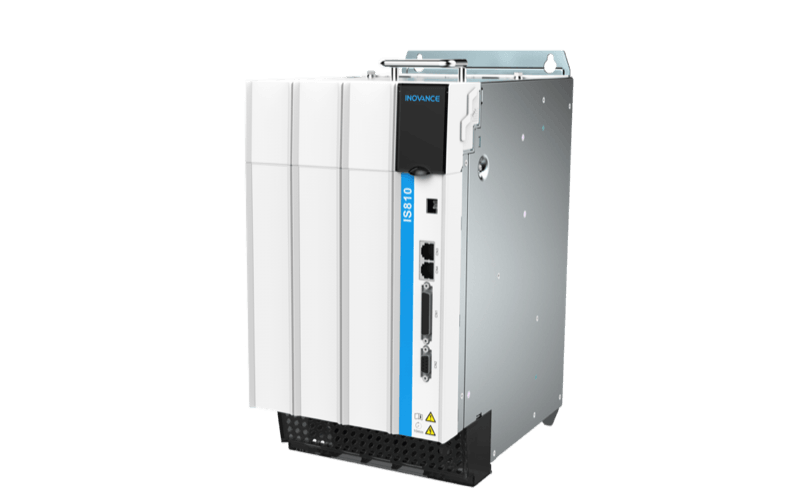

IS810N многоосевая платформа
Модульная многоосевая сервоплатформа на общей шине DC: выпрямитель MD810 (22–355 кВт) питает одно- и двухосевые модули IS810N 0,85–75 кВт (двухосевые — до 18,5 кВт) шириной 50 и 100 мм. Для высокоточных машин: токовый контур 4,5 кГц, цикл тока 1,6 мкс, скорости 62,5 мкс, положения 125 мкс; полная поддержка EtherCAT CiA 402 (семь режимов, распределённые часы) и отдельный порт Ethernet Modbus TCP/IP для удалённой диагностики. 23-битный абсолютный энкодер, автоидентификация инерции, четыре адаптивных режекторных фильтра. STO SIL 3 с независимыми входами на каждую ось, ПО InoDriverShop.
- Мощность осевых модулей
- одноосевые 0,85–75 кВт; двухосевые «2 в 1» 0,85–18,5 кВт (ток 3,5–152 А)
- Напряжение питания
- 3 × 380–480 В (+10 / −15 %), 50/60 Гц; шина DC 537–679 В (рабочий диапазон 350–800 В); вспомогательное 24 В DC
- Выпрямительные модули
- MD810 22, 45, 110, 160 и 355 кВт на общей шине DC
- Динамика
- полоса токового контура 4,5 кГц, контура скорости > 2 кГц; цикл тока 1,6 мкс, скорости 62,5 мкс, положения 125 мкс
- EtherCAT и сервис
- CiA 402: PP, PV, PT, HM, CSP, CSV, CST; распределённые часы; порт Ethernet Modbus TCP/IP для удалённого обслуживания
- Энкодер
- 23-бит абсолютный одно-/многооборотный Inovance; интерфейс EnDat 2.2; вход второго энкодера для полностью замкнутого контура
- Безопасность
- STO SIL 3 (EN/IEC 61800-5-2), два входа независимо для каждой оси
- Входы/выходы и габариты
- 6 DI (2 быстрых) + 2 DO на ось; модули шириной 50 мм (типоразмер 1) и 100 мм (типоразмер 2)

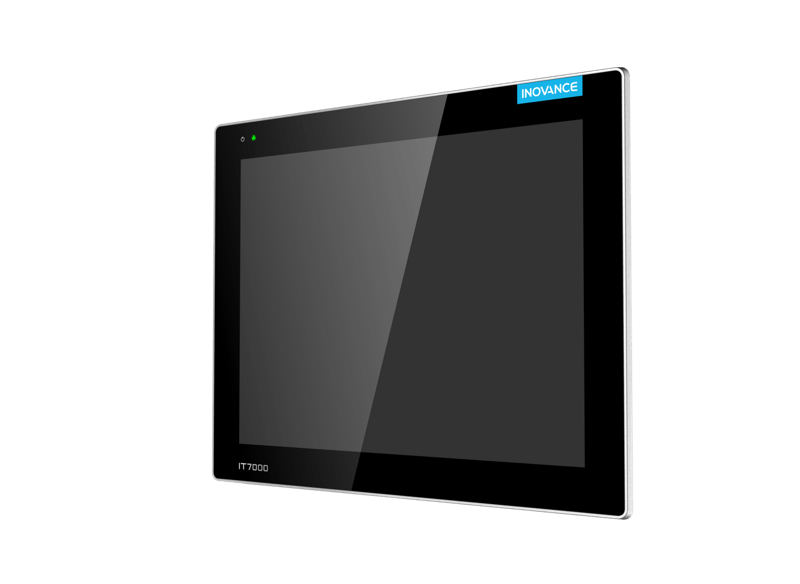

IT7000 панель оператора
Панели оператора на Linux с диагоналями 7", 10,1" и 15" и разрешением до 1 024 × 768: IT7070T/E на Cortex-A8 600 МГц со 128 МБ памяти, IT7100E/IT7150E на Cortex-A8 1 ГГц с 256 МБ. Порты Ethernet (модели E), три последовательных (RS422/RS485, RS232, RS485), USB Type A, mini-USB, micro-SD. Драйверы для ПЛК Inovance, Siemens, Mitsubishi, Omron, Delta и других, Modbus RTU/TCP, клиент OPC UA и MQTT; удалённый доступ по VNC. Среда InoTouchPad (Linux + Qt) с JavaScript-скриптами, трендами и многоязычным интерфейсом. Питание 24 В DC, лицевая панель IP65, ресурс подсветки 30 000–50 000 ч.
- Модели и диагонали
- IT7070T / IT7070E — 7"; IT7100E — 10,1"; IT7150E — 15"
- Разрешение и дисплей
- 800 × 480 (7"), 1 024 × 600 (10,1"), 1 024 × 768 (15"); 24-бит цвет; LED-подсветка 300–350 кд/м²
- Процессор и память
- Cortex-A8 600 МГц, 128 МБ DRAM / 128 МБ Flash (7"); Cortex-A8 1 ГГц, 256 МБ DDR3 / 256 МБ Flash (10,1" и 15")
- Интерфейсы
- Ethernet (модели E); COM1 RS422/RS485, COM2 RS232, COM3 RS485; USB 2.0 Type A; mini-USB для загрузки; micro-SD (кроме IT7070T)
- Протоколы
- Inovance, Siemens S7-200/300/1200/1500, Mitsubishi FX/Q/L, Omron FINS, Keyence, Panasonic, Delta, Yaskawa, Fatek, Xinje, Koyo; Modbus RTU/TCP, OPC UA (клиент), MQTT
- Функции
- VNC-доступ с мобильных устройств; JavaScript-скрипты и плагины; рецепты, тренды, осциллограф; многоязычность; часы реального времени
- Питание
- 24 В DC ±20 %; 250 мА (7"), 300 мА (10,1"), 800 мА (15"); литиевая батарея 3,0 В
- Степень защиты и ресурс
- лицевая панель IP65, тыл IP20; ресурс подсветки 35 000 ч (7"), 30 000 ч (10,1"), 50 000 ч (15"); ПО InoTouchPad (Linux + Qt)

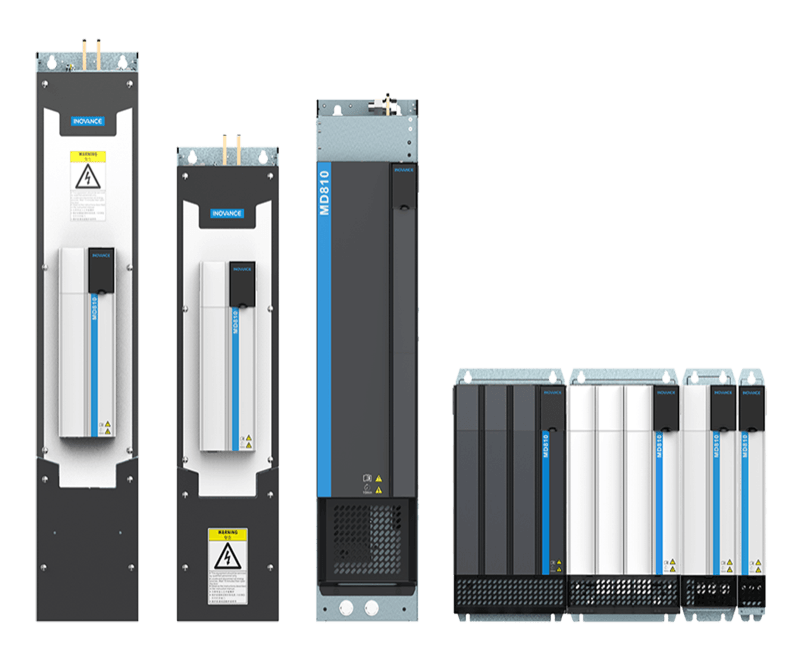

MD810 мультипривод
Модульная мультиприводная система на общей шине DC для многосекционных машин. Выпрямительный модуль 22–355 кВт питает инверторные модули 1,5–160 кВт; сдвоенные модули «2 в 1» на 1,5–18,5 кВт содержат два привода в корпусе шириной 100 мм. Регенерируемая энергия перераспределяется по шине, тормозной модуль встроен в выпрямители 22 и 45 кВт. V/F, SVC и FVC для асинхронных и синхронных двигателей, перегрузка 150 % 60 с и 178 % 2 с; ведущий/ведомый, распределение нагрузки, droop, центральная намотка и wobble — в стандарте. Сервомодули IS810N ставятся в тот же ряд. STO SIL 3, ПО InoDriveShop.
- Мощность инверторных модулей
- одиночные 1,5–160 кВт; сдвоенные «2 в 1» 1,5–18,5 кВт
- Выпрямительные модули (PSU)
- 22, 45, 110, 160 и 355 кВт; тормозной модуль встроен в 22 и 45 кВт
- Напряжение питания
- 3 × 380–480 В, сети TN и TT; шина DC 537–679 В (рабочий диапазон 350–800 В); вспомогательное 24 В DC
- Управление
- V/F, SVC, FVC; асинхронные и синхронные (PM) двигатели; выход до 500 Гц; несущая до 12 кГц
- Перегрузочная способность
- 150 % в течение 60 с; 178 % в течение 2 с
- Обратная связь
- резольвер, инкрементный ABZ, 23-бит абсолютный энкодер Inovance
- Связь
- Modbus RTU, CANopen, CANlink, PROFIBUS-DP; шлюзы PROFINET и PROFIBUS-DP → CANopen
- Безопасность и защита
- STO SIL 3 (EN 61800-5-2); IP20 (PSU 355 кВт — IP00); покрытие плат 3C2/3S2; −10…+50 °C
MD880 высокопроизводительный мультипривод
Инженерная платформа для тяжёлых применений в двух топологиях: одиночный привод MD880-01S 5,5–450 кВт и мультипривод на общей шине DC 3,7–5 600 кВт с базовым 6/12-пульсным, рекуперативным или активным AFE-выпрямителем (THDi < 5 %). Классы напряжения 380–415 В и 525–690 В, лёгкий 110 % и тяжёлый 150 % режимы перегрузки на 1 мин из 5. FVC с точностью ±0,01 % и диапазоном 1:1000, отклик по моменту ≤ 5 мс, пусковой момент 200 % при 0 Гц. Контроллер HCU со сменной SD-картой и тремя слотами (энкодеры, I/O, промышленные шины), «чёрный ящик» на 50 отказов, параллельная работа до 10 модулей.
- Диапазон мощности
- одиночный привод MD880-01S: 5,5–450 кВт (400 В); мультипривод: 3,7–5 600 кВт
- Напряжение питания
- 3 × 380–415 В (класс 4) и 3 × 525–690 В (класс 7), ±10 %; 47–63 Гц; одиночный привод 380–480 В
- Выпрямители
- базовый 6/12-пульсный (КПД 99 %), рекуперативный (> 98 %), активный AFE (> 97 %, THDi < 5 %, регулируемый cos φ)
- Управление
- V/F, SVC, FVC; диапазон регулирования 1:50 / 1:200 / 1:1000; точность FVC ±0,01 %; отклик по моменту ≤ 5 мс; выход 0–300 Гц
- Пусковой момент
- 150 % при 0,5 Гц (SVC); 200 % при 0 Гц (FVC)
- Перегрузочная способность
- лёгкий режим 110 % — 1 мин из 5; тяжёлый режим 150 % — 1 мин из 5
- Связь и расширение
- адаптеры PROFINET IO, PROFIBUS-DP, Modbus TCP, Modbus RTU, CANopen, Ethernet; шина InoLink (EIA-485, 5 Мбит/с) и оптическая шина Inobus (карты HOFM-10/30); 3 слота HCU (до 7 с расширителем)
- Безопасность и защита
- STO; модули IP00, шкафы IP21 (опция IP23 / IP43); −10…+40 °C (до 50 °C со снижением); EN 61800-5-1

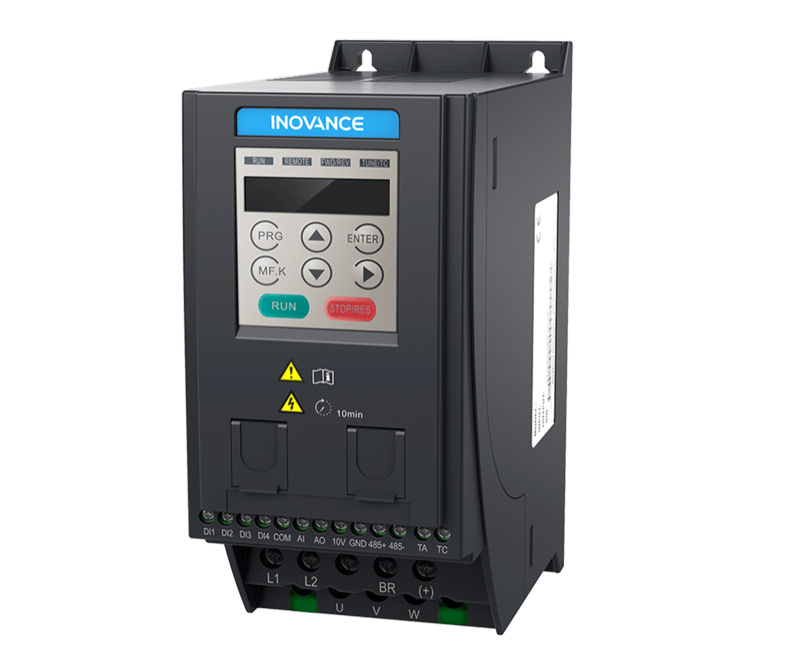

MD200 экономичный
Компактный преобразователь частоты с разомкнутым контуром: 0,4–2,2 кВт при однофазном 200–240 В и 0,4–3,7 кВт при трёхфазном 380–480 В. Один корпус 180 × 75 × 145 мм на все девять типоразмеров, монтаж на стену, DIN-рейку или вплотную. Управление V/F и SVC с пусковым моментом 150 % при 3 Гц, перегрузка 150 % 60 с и 180 % 3 с, выход до 500 Гц, встроенный тормозной модуль. Modbus RTU по RS485, исполнение с CANlink; однофазные модели — с ЭМС-фильтром C3. Платы с покрытием 3C3/3S2, работа до 50 °C. Версия MD200-NC — с переключаемыми NPN/PNP входами.
- Мощность
- 1 × 220 В: 0,4–2,2 кВт; 3 × 400 В: 0,4–3,7 кВт (9 типоразмеров)
- Напряжение питания
- 1 × 200–240 В или 3 × 380–480 В (−15…+10 %), 50/60 Гц
- Управление
- V/F и бездатчиковое векторное (SVC); пусковой момент 150 % при 3 Гц
- Перегрузочная способность
- 150 % в течение 60 с, 180 % в течение 3 с
- Макс. выходная частота
- 500 Гц
- Связь
- Modbus RTU (RS485); исполнение с CANlink
- Тормозной модуль
- встроенный во всех типоразмерах
- Степень защиты и условия
- IP20, принудительное охлаждение; до 50 °C (свыше 40 °C — со снижением тока); корпус 180 × 75 × 145 мм
Частые вопросы — INOVANCE
Какое оборудование INOVANCE поставляет SDS?
SDS поставляет полную линейку продукции INOVANCE, включая электроника. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование INOVANCE?
Оборудование INOVANCE применяется в отраслях: упаковка, станкостроение, пищевая промышленность и текстиль и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки INOVANCE?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Гуандун, г. Шэньчжэнь). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование INOVANCE у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по INOVANCE?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
