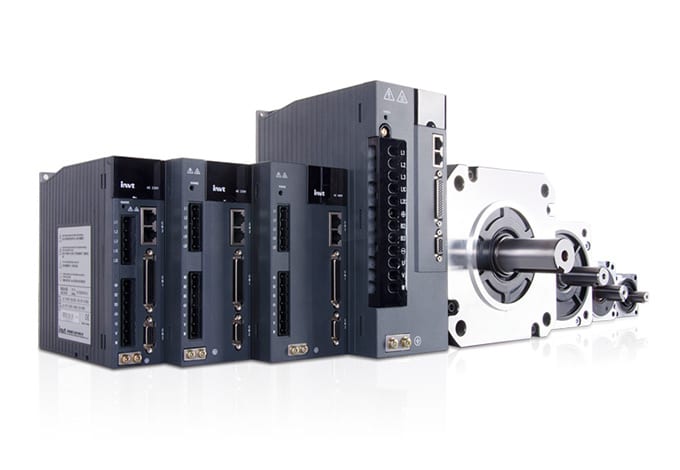

DA200 — сервопривод общего назначения средней и большой мощности
Сервопривод общего назначения широкого диапазона мощности: 0,1–4,4 кВт при 1/3 × 220 В и 1–55 кВт при 3 × 380–440 В (по заказу — до 250 кВт). Частота отклика контура скорости 2,0 кГц, абсолютные энкодеры 17 и 23 бит, инкрементальный 2500 имп/об или резольвер. Управление положением, скоростью и моментом, импульсный вход до 4 Мимп/с, аналоговый вход 16 бит, RS485, опционально CANopen, EtherCAT, PROFINET и PROFIdrive. Вход второго энкодера для полностью замкнутого контура, подавление вибраций 5–200 Гц, электронный кулачок, STO.
- Мощность
- 1/3 × 220 В: 0,1–4,4 кВт; 3 × 380–440 В: 1–55 кВт (по заказу до 250 кВт)
- Энкодеры
- абсолютные 17 и 23 бит; инкрементальный 2500 имп/об; резольвер (исполнения S7, N7, F7, D7)
- Интерфейсы
- импульсный вход до 4 Мимп/с; аналог ±10 В (16 бит); RS485 (Modbus); CANopen, EtherCAT, PROFINET, PROFIdrive
- Динамика
- частота отклика контура скорости 2,0 кГц
- Режимы
- положение, скорость, момент и их переключение; полностью замкнутый контур по второму энкодеру
- Функции
- подавление вибраций 5–200 Гц; электронный кулачок; STO
- Электронный редуктор
- 1/10000–1000

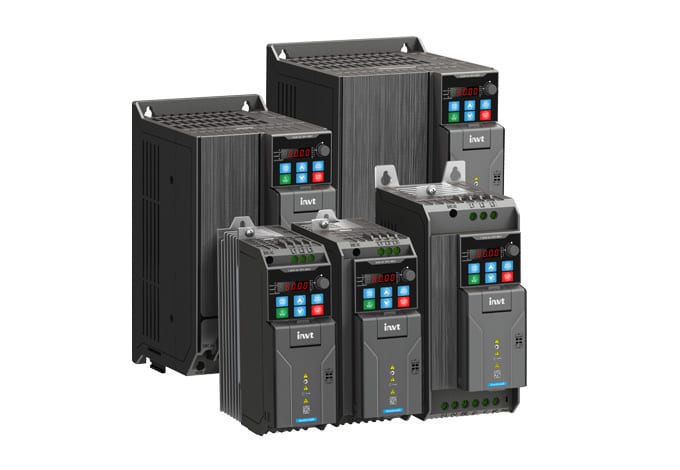

GD28 — универсальный гибкий ПЧ
Преобразователь частоты общего назначения нового поколения для асинхронных и синхронных двигателей с постоянными магнитами: 0,2–2,2 кВт при 1 × 200–240 В, 0,2–15 кВт при 3 × 200–240 В и 0,4–22 кВт при 3 × 380–480 В. Двойной номинал: тяжёлый режим 150 % 60 с / 180 % 10 с без снижения мощности до 50 °C, лёгкий — 110 % 60 с / 150 % 10 с. Управление V/F и SVC, 200 % на 0,5 Гц, выход до 599 Гц. Во всей серии встроены STO SIL 3, тормозной модуль и C3-фильтр, порт Type-C; Modbus RTU штатно, карта «всё-в-одном» даёт PROFINET, EtherCAT, EtherNet/IP и Modbus TCP.
- Мощность
- 1 × 200–240 В: 0,2–2,2 кВт; 3 × 200–240 В: 0,2–15 кВт; 3 × 380–480 В: 0,4–22 кВт
- Управление
- V/F, SVC; асинхронные и синхронные с ПМ двигатели; диапазон 1:100 (АД), 1:50 (СД)
- Пусковой момент
- 200 % при 0,5 Гц (АД); 150 % при 2,5 Гц (СД)
- Перегрузочная способность
- тяжёлый режим 150 % — 60 с, 180 % — 10 с; лёгкий 110 % — 60 с, 150 % — 10 с
- Выходная частота
- 0–599 Гц
- Встроенные функции
- STO SIL 3; тормозной модуль во всей серии; C3-фильтр; порт Type-C
- Связь
- Modbus RTU штатно; карта PROFINET / EtherCAT / EtherNet/IP / Modbus TCP; карта CANopen
- Степень защиты и среда
- IP20; −10…+50 °C, без снижения мощности в тяжёлом режиме до 50 °C

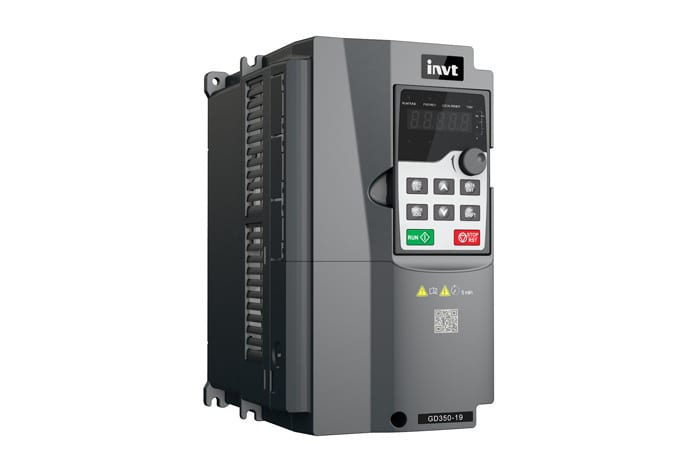

GD350-19 — крановый привод
Высокопроизводительный крановый ПЧ: 3 × 380–440 В — 1,5–500 кВт, 3 × 520–690 В — 22–630 кВт. Режимы V/F, SVC и FVC для асинхронных и синхронных с ПМ двигателей: 200 % момента на 0 Гц в замкнутом контуре, перегрузка 150 % 1 мин / 180 % 10 с / 200 % 1 с. Встроены логика тормоза, проверка момента и нуль-серво, защита от ослабления каната, антираскачивание тележки, поворот башенного крана без вихретокового тормоза, ведущий/ведомый, три набора параметров двигателя. Тормозной модуль встроен до 110 кВт (380 В); STO, до трёх карт (PG, связь, I/O), класс IE2.
- Мощность
- 3 × 380–440 В: 1,5–500 кВт; 3 × 520–690 В: 22–630 кВт
- Управление
- V/F, SVC, FVC; асинхронные и синхронные с ПМ двигатели; диапазон 1:200 (SVC), 1:1000 (FVC)
- Пусковой момент
- 150 % при 0,25 Гц (SVC); 200 % при 0 Гц (FVC)
- Перегрузочная способность
- 150 % — 1 мин; 180 % — 10 с; 200 % — 1 с
- Выходная частота
- 0–150 Гц
- Встроенные компоненты
- тормозной модуль 380 В до 110 кВт; DC-дроссель 18,5–110 кВт; STO
- Связь и расширение
- до 3 карт: PG (инкрементальный энкодер, резольвер), Modbus TCP, CANopen, PROFIBUS-DP, PROFINET, EtherNet/IP, CAN ведущий/ведомый
- Степень защиты и КПД
- IP20; класс IE2

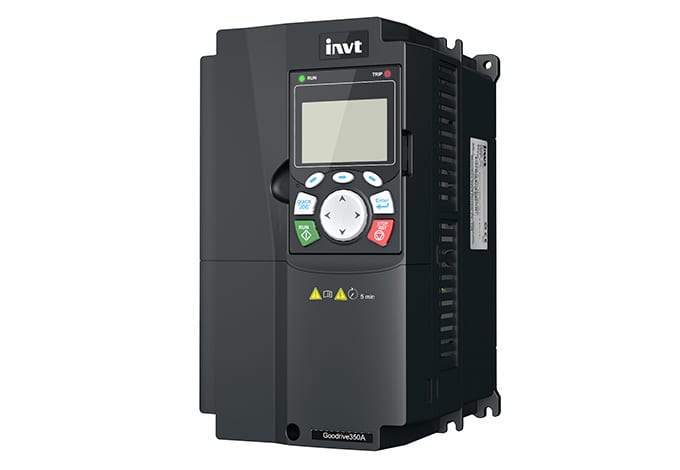

GD350A — высокопроизводительный ПЧ общего назначения
Высокопроизводительный ПЧ общего назначения на программной платформе Euler с двойным номиналом G/P. Пять классов напряжения: 1 × 200–240 В (0,75–7,5 кВт), 3 × 200–240 В (0,75–250 кВт), 3 × 380–480 В (0,4–500 кВт), 3 × 500–575 В (2,2–500 кВт), 3 × 520–690 В (4–630 кВт). Управление V/F, SVC и FVC для асинхронных, синхронных с ПМ и синхронных реактивных двигателей: 0 Гц / 200 % в FVC, отклик по моменту ≤ 5 мс, выход до 599 Гц. Штатно STO SIL 3 и ЖК-панель, до трёх карт расширения: энкодеры (резольвер, Sin/Cos, SSI), PROFINET, EtherCAT, PROFIBUS-DP, CANopen, программируемая карта.
- Мощность
- 1 × 200–240 В: 0,75–7,5 кВт; 3 × 200–240 В: 0,75–250 кВт; 3 × 380–480 В: 0,4–500 кВт; 3 × 500–575 В: 2,2–500 кВт; 3 × 520–690 В: 4–630 кВт
- Управление
- V/F, SVC, FVC; асинхронные, синхронные с ПМ и синхронные реактивные двигатели; диапазон 1:200 (SVC); 1:1000 (FVC, синхронные с ПМ); 1:100 (SVC, синхронные реактивные)
- Пусковой момент
- 150 % при 0,25 Гц (SVC); 200 % при 0 Гц (FVC)
- Перегрузочная способность
- G: 150 % — 60 с, 180 % — 10 с; P: 120 % — 60 с
- Выходная частота
- 0–599 Гц
- Расширение и связь
- до 3 слотов: PG-карты (инкрементальные, резольвер, Sin/Cos, SSI), PROFINET, EtherCAT, PROFIBUS-DP, CANopen, EtherNet/IP, программируемая карта
- Степень защиты и безопасность
- IP20; STO SIL 3 штатно
- Тормозной модуль
- встроен в габаритах E1–E7 (220/380 В); E9, E11 — встроенный (опция) или внешний; E12–E14 — внешний

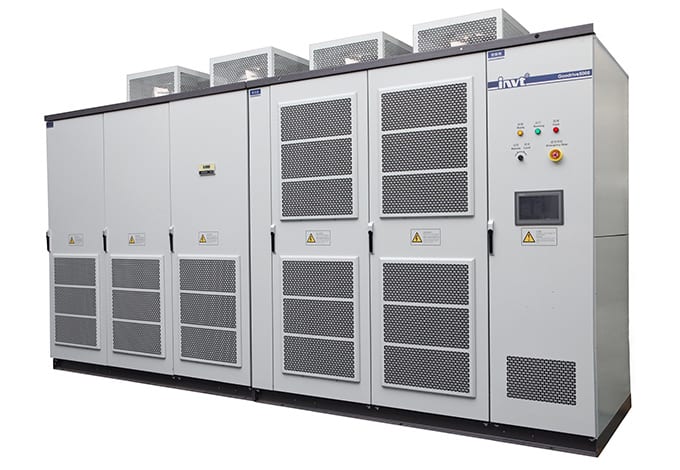

GD5000 — ПЧ среднего напряжения
ПЧ среднего напряжения второго поколения с последовательным соединением силовых ячеек и многообмоточным фазосдвигающим трансформатором. Двухквадрантное исполнение: 6 кВ — 200–7 100 кВт, 10 кВ — 200–14 000 кВт; рекуперативное AFE: 6 кВ — 315–3 150 кВт, 10 кВ — 400–5 600 кВт; по заказу классы 3,3–13,8 кВ. Режимы V/F, SVC и FVC для асинхронных и синхронных двигателей, входной cos φ ≥ 0,96, гармоники по IEEE 519-2014. Байпас неисправной ячейки, работа без останова при кратком пропадании питания (уставка 0–5 с), ведущий/ведомый до 16 ПЧ — для конвейеров и мельниц горно-обогатительной отрасли.
- Напряжение и мощность (2Q)
- 6 кВ: 200–7 100 кВт; 10 кВ: 200–14 000 кВт; по заказу 3,3–13,8 кВ
- Рекуперативное исполнение AFE (4Q)
- 6 кВ: 315–3 150 кВт; 10 кВ: 400–5 600 кВт
- Топология
- последовательно соединённые силовые ячейки, многообмоточный фазосдвигающий трансформатор; управление DSP + FPGA + ARM
- Управление
- V/F, SVC, FVC; асинхронные и синхронные (в т. ч. с ПМ) двигатели; диапазон 1:50 / 1:100 / 1:200
- Выходная частота
- 0–120 Гц
- Перегрузочная способность
- 120 % — 60 с (раз в 10 мин); 180 % — мгновенная защита
- Качество сети
- cos φ ≥ 0,96 при нагрузке 20–100 %; гармоники входного тока по IEEE 519-2014 и GB/T 14549-93; гармоники выходного тока ≤ 2 %
- Связь и исполнение
- Modbus RTU (RS485), PROFIBUS-DP, PROFINET, Ethernet UDP; шкафное исполнение IP30; ведущий/ведомый до 16 ПЧ

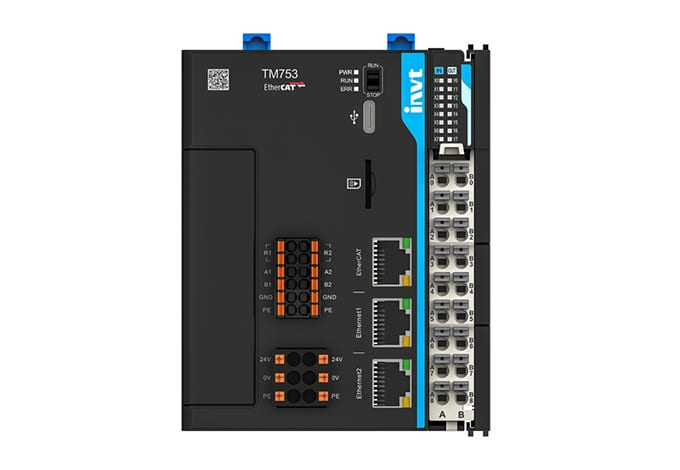

TM700 — высокопроизводительный ПЛК
ПЛК среднего класса для многоосевого движения и развитых сетей. Четыре CPU: TM750, TM751, TM752 и TM753 управляют 4, 8, 16 и 32 осями по EtherCAT плюс 4 импульсными осями; цикл 1 мс на 16 осей. Память программы 20 МБ, данных 64 МБ, энергонезависимой 1 МБ, microSD до 32 ГБ. На борту 8 скоростных входов и 8 выходов 200 кГц, 4 счётчика, 4 ШИМ; до 16 локальных модулей и до 32 000 точек по EtherCAT. Интерфейсы: 2 × Ethernet (Modbus TCP, TCP/IP, OPC UA), EtherCAT, 2 × RS485, USB Type-C, расширение CANopen. Языки IEC 61131-3, электронные кулачки, интерполяция, кинематика роботов.
- Модели CPU
- TM750 / TM751 / TM752 / TM753: 4 / 8 / 16 / 32 оси EtherCAT + 4 импульсные
- Производительность движения
- 1 мс на 16 осей EtherCAT; интерполяция (линейная, круговая, винтовая), электронный кулачок и редуктор
- Память
- программа 20 МБ; данные 64 МБ; энергонезависимые 1 МБ; microSD до 32 ГБ
- Ввод-вывод
- 8 скоростных входов, 8 выходов 200 кГц; 4 счётчика; 4 ШИМ; до 16 локальных модулей (512 точек), до 32 000 точек по EtherCAT
- Интерфейсы
- 2 × Ethernet (Modbus TCP, TCP/IP, OPC UA, EtherNet/IP); EtherCAT; 2 × RS485 (Modbus RTU); USB Type-C; CANopen (расширение)
- Программирование
- Invtmatic Studio; IEC 61131-3: LD, ST, FBD, IL, CFC, SFC
- Питание и среда
- 24 В DC; IP20; −10…+55 °C

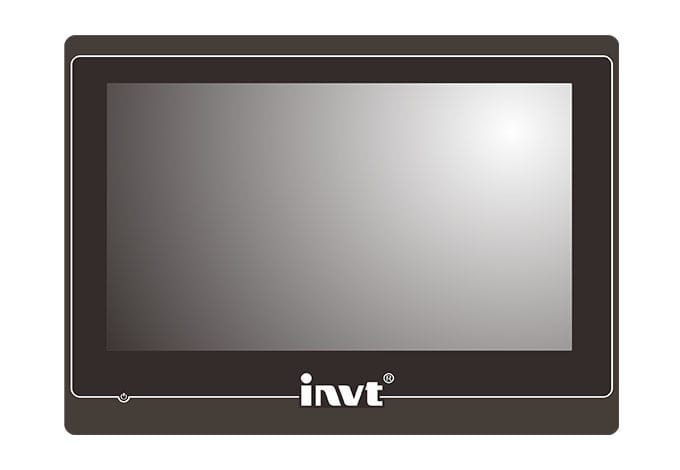

VK — панели оператора 4,3–10,1″, IP65
Панели оператора повышенного класса с экранами 4,3″ (480 × 272), 7″ (800 × 480) и 10,1″ (1024 × 600): модели VK2043, VK2070 и VK2100, TFT 16 бит, яркость до 400 кд/м², резистивный сенсор, подсветка на 20 000 ч. Процессор ARM9 32 бит 300 МГц, 64 МБ DDR3 и 128 МБ Flash, до 7 999 экранов с макросами. Порты RS232, RS422/485 и RS485, USB Host и Client; часть моделей имеет Ethernet 10/100 Мбит/с и слот microSD. Изолированное питание 24 В DC, фронтальная панель IP65, работа при −10…60 °C. В отличие от VA — IP65, до 60 °C, вариант 4,3″ и Ethernet; ПО VT Designer.
- Модели и экран
- VK2043 — 4,3″, 480 × 272; VK2070 — 7″, 800 × 480; VK2100 — 10,1″, 1024 × 600; TFT, 16 бит
- Сенсор и подсветка
- 4-проводной резистивный; LED, ресурс 20 000 ч; яркость 350–400 кд/м²
- Процессор и память
- ARM9 32 бит 300 МГц; 64 МБ DDR3; 128 МБ Flash
- Проект
- до 7 999 экранов, макросы; ПО VT Designer
- Интерфейсы
- RS232, RS422/485, RS485; USB Host и Client; Ethernet 10/100 Мбит/с и microSD — в части моделей
- Питание
- 24 В DC (±10 %), изолированное; 10–20 Вт
- Защита и среда
- фронт IP65; −10…60 °C; 10–90 % RH

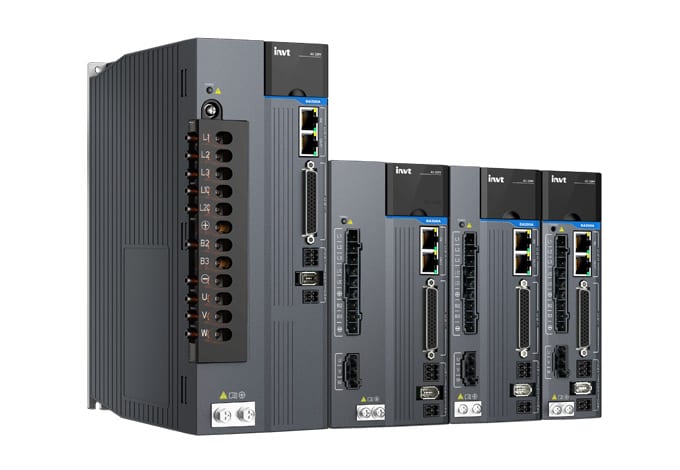

DA200A — универсальный сервопривод
Сервопривод общего назначения нового поколения со специальными алгоритмами для моторов прямого привода: 0,4–3 кВт при 1/3 × 220–240 В и 0,4–15 кВт при 3 × 380–440 В. Полоса контура скорости 2,5 кГц, контура тока 16 кГц. Энкодеры 17 бит (магнитный), 23 бит (оптический) и 23-битный механический многооборотный без батареи, протоколы EnDat 2.2 и BiSS-C, второй энкодер для полностью замкнутого контура. Импульсное управление, Modbus, CANopen, EtherCAT, PROFINET и MECHATROLINK-III. STO по SIL 3 (EN/IEC 61800-5-2), динамическое торможение, сертификаты CE и UL; в паре с серводвигателями IMS20B.
- Мощность
- 1/3 × 220–240 В: 0,4–3 кВт (2,8–13 А); 3 × 380–440 В: 0,4–15 кВт (1,6–33 А)
- Динамика
- полоса контура скорости 2,5 кГц; контура тока 16 кГц
- Энкодеры
- 17 бит магнитный, 23 бит оптический, 23 бит механический многооборотный (без батареи); EnDat 2.2, BiSS-C, ABZ
- Интерфейсы
- импульс; RS485 (Modbus); CANopen; EtherCAT; PROFINET; MECHATROLINK-III
- Безопасность
- STO SIL 3 (EN/IEC 61800-5-2); динамическое торможение
- Двигатели
- серводвигатели IMS20B и моторы прямого привода; полностью замкнутый контур по второму энкодеру
- Защита и сертификация
- IP20; CE, UL

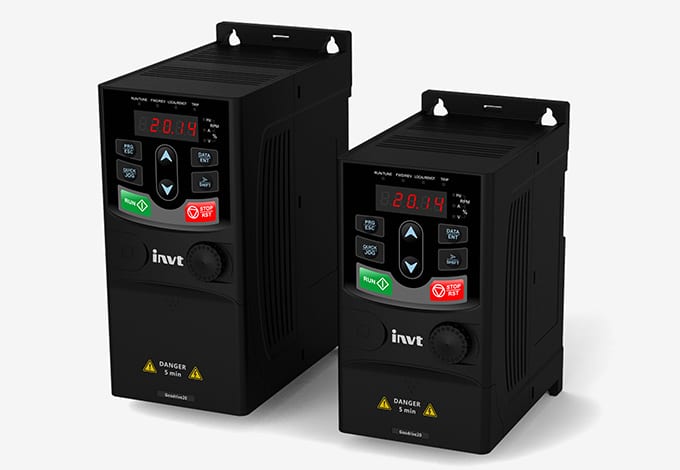

GD20 — векторный ПЧ без датчика скорости
Компактный векторный преобразователь частоты для асинхронных двигателей: 0,4–2,2 кВт при 1 × 220 В, 0,4–7,5 кВт при 3 × 220 В и 0,75–110 кВт при 3 × 380–440 В. Режимы SVPWM (V/F) и SVC без датчика скорости: диапазон 1:100, пусковой момент 150 % на 0,5 Гц, перегрузка 150 % 1 мин / 180 % 10 с / 200 % 1 с, выход 0–400 Гц. DC-дроссель встроен от 18,5 кВт, тормозной модуль — стандартно до 37 кВт и опционально 45–110 кВт, C3-фильтр в моделях 3 × 380 В от 4 кВт. Встроенный RS485 (Modbus), монтаж на стену и DIN-рейку; исполнение GD20-EU — со встроенной функцией STO.
- Мощность
- 1 × 220 В: 0,4–2,2 кВт; 3 × 220 В: 0,4–7,5 кВт; 3 × 380–440 В: 0,75–110 кВт
- Управление
- SVPWM (V/F), SVC; асинхронные двигатели; диапазон регулирования 1:100
- Пусковой момент
- 150 % при 0,5 Гц (SVC)
- Перегрузочная способность
- 150 % — 1 мин; 180 % — 10 с; 200 % — 1 с
- Выходная частота
- 0–400 Гц
- Встроенные компоненты
- DC-дроссель от 18,5 кВт; тормозной модуль до 37 кВт (опция 45–110 кВт); C3-фильтр (3 × 380 В от 4 кВт)
- Связь и безопасность
- RS485 (Modbus); STO в исполнении GD20-EU (SIL 3 / PL e для 380 В 4–110 кВт)
- Степень защиты
- IP20; монтаж на стену и DIN-рейку

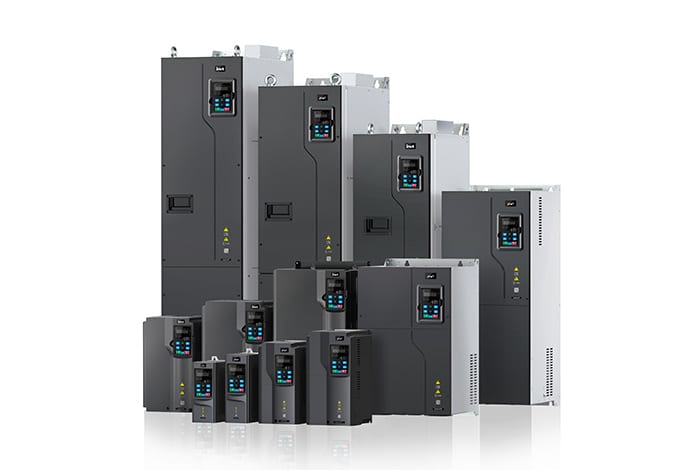

GD270 — для насосов и вентиляторов
Специализированный преобразователь частоты для насосов и вентиляторов: 3 × 380–480 В, 1,5–1 200 кВт, книжный корпус. Управляет асинхронными двигателями и синхронными с ПМ (V/F, SVC), перегрузка 110 % 1 мин каждые 5 мин, выход 0–400 Гц. Алгоритм ECO снижает потери при частичной нагрузке; встроены функции ОВК и постоянного давления: каскад насосов с переключением, сон/пробуждение, байпас на сеть, пережидание провалов напряжения. DC-дроссель — опция на 11–355 кВт, стандарт на 400–630 кВт. Карты PROFIBUS-DP, PROFINET, CANopen, EtherNet/IP, BACnet MS/TP; STO в исполнении -EU.
- Мощность
- 3 × 380–480 В: 1,5–1 200 кВт
- Управление
- V/F, SVC; асинхронные и синхронные с ПМ двигатели; диапазон 1:200 (АД), 1:20 (СД)
- Перегрузочная способность
- 110 % — 1 мин каждые 5 мин
- Выходная частота
- 0–400 Гц
- Функции для насосов и ОВК
- ECO-энергосбережение; каскад насосов; сон/пробуждение; байпас на сеть; ПИД
- Встроенные компоненты
- DC-дроссель: опция 11–355 кВт, стандарт 400–630 кВт; C3-фильтр от 160 кВт
- Связь и безопасность
- RS485; карты PROFIBUS-DP, PROFINET, CANopen, EtherNet/IP / Modbus TCP, BACnet MS/TP; STO в исполнении -EU
- Степень защиты
- IP20 до 200 кВт; IP00 — 220–630 кВт; IP21 — 710–1 200 кВт

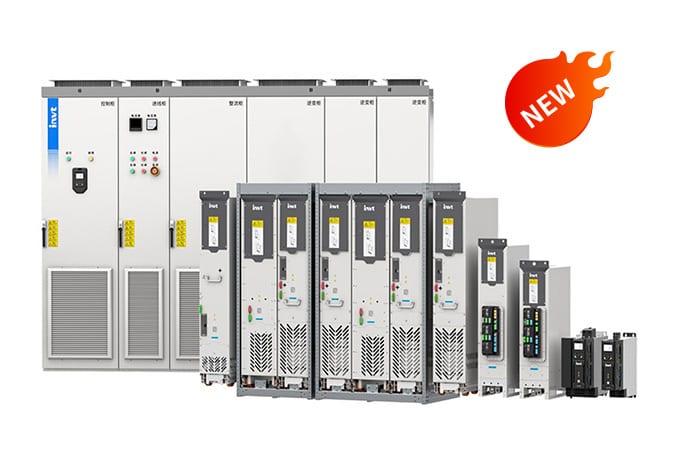

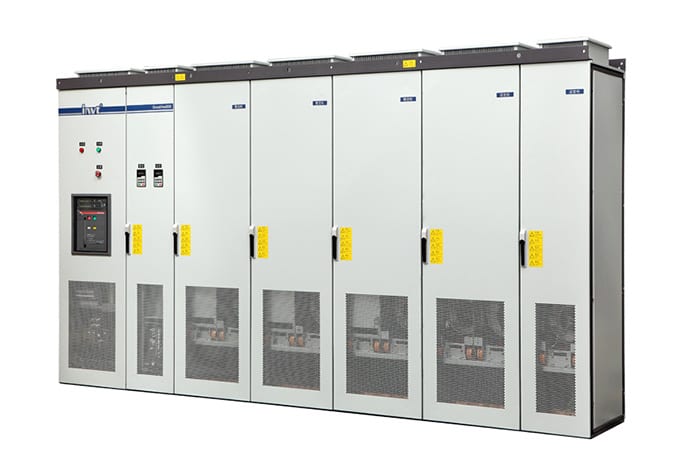

GD880 — инженерный привод высокой производительности
Инженерный ПЧ для тяжёлой промышленности в двух топологиях: однодвигательный привод GD880-11 (400 В — 5,5–1 000 кВт, 690 В — 355–1 200 кВт) и многоприводная система на общей шине. В неё входят выпрямители базовые GD880-71, рекуперативные GD880-81 и активные AFE GD880-91 (cos φ ≥ 0,99, THDi < 5 %), инверторы GD880-51 (4–6 500 кВт), тормозные блоки и блок жидкостного охлаждения. Управление V/F, SVC и FVC для асинхронных, синхронных с ПМ и линейных двигателей: точность скорости ±0,01 % и отклик по моменту < 5 мс в FVC. STO SIL 3; одобрение CCS для воздушного и жидкостного исполнений.
- Топология и мощность
- однодвигательный GD880-11: 400 В 5,5–1 000 кВт, 690 В 355–1 200 кВт; инверторы GD880-51: 400 В 4–3 000 кВт, 690 В 55–6 500 кВт
- Выпрямители
- базовый GD880-71: 400 В 475–3 616 кВт, 690 В 650–5 183 кВт; рекуперативный GD880-81; активный AFE GD880-91: cos φ ≥ 0,99, THDi < 5 %
- Напряжение
- 3 × 380–440 В или 3 × 520–690 В, 47–63 Гц
- Управление
- V/F, SVC, FVC; асинхронные, синхронные с ПМ и линейные двигатели; диапазон 1:50 / 1:200 / 1:1000
- Точность и динамика
- скорость ±0,01 % (FVC), ±0,1 % (SVC); момент ≤ 3 % (FVC); отклик < 5 мс (FVC), < 10 мс (SVC); 200 % при 0 Гц
- Перегрузочная способность
- лёгкий режим 110 %, тяжёлый 150 % — 1 мин каждые 5 мин
- Связь и безопасность
- PROFIBUS-DP, PROFINET IO, CANopen; энкодеры TTL, HTL, резольвер; STO SIL 3; одобрение CCS
- Исполнение
- модуль IP00, шкаф IP20; воздушное или жидкостное охлаждение; выход 0–400 Гц

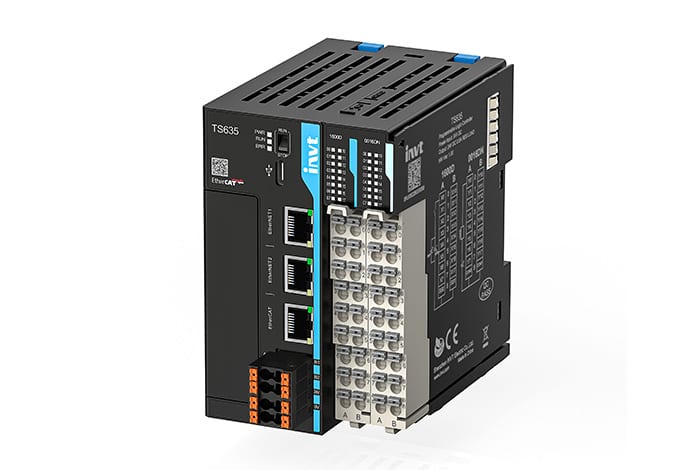

TS600 — интеллектуальный ПЛК
Малый ПЛК, объединяющий логическое, технологическое, информационное управление и управление движением. Процессор 1 ГГц, битовая операция 0,01 мкс, 200K шагов программы и 2 МБ переменных (128 КБ сохраняются при отключении питания). По EtherCAT синхронизирует 16 осей за 1 мс и до 32 осей за 2 мс, до 72 ведомых станций; импульсных осей — 4 или 8 (выходы 200 кГц). Базовый блок имеет 8/16 входов и 8/16 выходов, расширяется модулями Flex (до 16) и картами CANopen, RS232, SD. Два порта Ethernet (Modbus TCP/UDP), 2 × RS485, USB Type-C; языки LD, SFC, IL и C, доступ через VPN, 4G/Wi-Fi и MQTT.
- Производительность
- процессор 1 ГГц; битовая операция 0,01 мкс
- Управление движением
- EtherCAT: 16 осей за 1 мс, до 32 осей за 2 мс, до 72 ведомых; импульсные оси 4 или 8
- Память
- 200K шагов программы; 2 МБ переменных, из них 128 КБ энергонезависимые
- Ввод-вывод
- 8/16 DI и 8/16 DO, скоростные 200 кГц; до 16 модулей Flex
- Интерфейсы
- 2 × Ethernet (Modbus TCP/UDP), EtherCAT, 2 × RS485 (Modbus RTU), USB Type-C; карты CANopen, RS232, SD
- Программирование
- IEC 61131: LD, SFC, IL, C; ПО Auto Station Pro
- Питание и связь с облаком
- 24 В DC; удалённая загрузка через VPN; 4G / Wi-Fi / RJ45, MQTT
VA — экономичные панели оператора 7″/10,1″
Экономичные панели оператора для типовых машин: VA2070 с экраном 7″ (800 × 480) и VA2100 с экраном 10,1″ (1024 × 600), TFT с 16-битным цветом, резистивный сенсорный экран, светодиодная подсветка ресурсом 20 000 ч. Процессор ARM9 32 бит 300 МГц, 64 МБ DDR3 и 128 МБ Flash, до 30 экранов и 100 макросов. Три последовательных порта (RS232, RS485/422, RS485), USB Host и USB Client; Ethernet отсутствует. Изолированное питание 24 В DC, 10/20 Вт, фронтальная панель IP54, работа при −10…50 °C, сохранение данных при отключении питания. Проекты создаются в VT Designer.
- Модели и экран
- VA2070 — 7″, 800 × 480; VA2100 — 10,1″, 1024 × 600; TFT, 16 бит
- Сенсор и подсветка
- 4-проводной резистивный; LED, ресурс 20 000 ч
- Процессор и память
- ARM9 32 бит 300 МГц; 64 МБ DDR3; 128 МБ Flash
- Проект
- до 30 экранов, 100 макросов; ПО VT Designer
- Интерфейсы
- COM1 RS232, COM2 RS485/422, COM3 RS485 (DB9); USB Host и Client; без Ethernet
- Питание
- 24 В DC (±10 %), изолированное; 10 Вт (7″) / 20 Вт (10,1″)
- Защита и среда
- фронт IP54; −10…50 °C; 10–90 % RH
DA180A — базовый сервопривод
Одноосевой сервопривод начального уровня нового поколения для маломощных машин и вспомогательных позиций: однофазное питание 220 В (±15 %), модели 0,4 кВт (2,8 А) и 1,0 кВт (6,0 А). Работает с вращающимися серводвигателями и моторами прямого привода, поддерживает абсолютные энкодеры 17 бит (магнитный) и 23 бит (оптический), полоса контура скорости до 2,5 кГц. Три исполнения: E — импульсное управление и два аналоговых входа 12 бит, C — импульс + CANopen, N — EtherCAT; импульсный вход до 4 Мимп/с, Modbus по RS485. Динамическое торможение в моделях C и N, IP20; корпус до 45 % компактнее DA200.
- Мощность
- 1 × 220 В (±15 %): 0,4 кВт (2,8 А), 1,0 кВт (6,0 А)
- Энкодеры
- абсолютные 17 бит (магнитный) и 23 бит (оптический), многооборотные
- Интерфейсы
- исполнение E — импульс + 2 аналоговых входа 12 бит; C — импульс + CANopen; N — EtherCAT; RS485 (Modbus)
- Импульсный вход
- до 4 Мимп/с (дифференциальный); импульс + направление, CW/CCW, квадратурный
- Динамика
- полоса контура скорости до 2,5 кГц
- Двигатели
- вращающиеся серводвигатели IMS20B и моторы прямого привода
- Защита и торможение
- IP20; динамическое торможение (C, N); встроенный тормозной резистор 45 Ом / 60 Вт в моделях 1,0 кВт
- Условия
- 0…55 °C (снижение выше 45 °C)

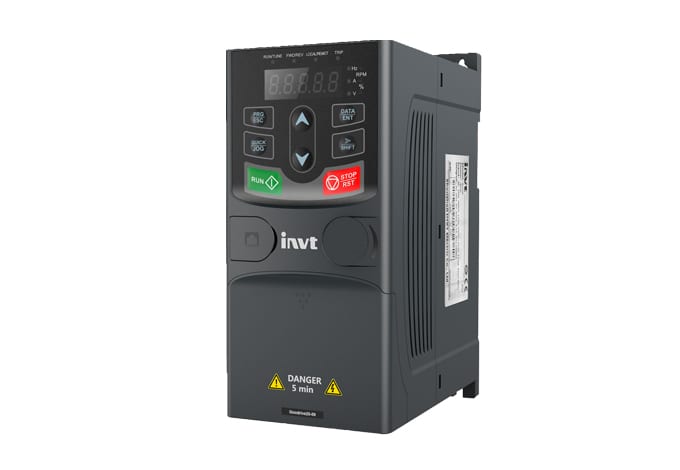

GD20-09 — компактный крановый привод
Компактный ПЧ для электроталей, кранов европейского типа, мостовых и козловых кранов малой грузоподъёмности: 3 × 380–440 В, 0,75–37 кВт (выходной ток 2,5–75 А). Управление SVPWM (V/F) и SVC для асинхронных двигателей, 150 % момента на 0,25 Гц, выход 0–150 Гц, режим S3. Во все модели встроен тормозной модуль, от 18,5 кВт — DC-дроссель. Встроены логика тормоза, управление двигателем с коническим ротором, проверка момента, контроль обратной связи тормоза и нуля, концевые ограничения, PTC-защита. Площадь установки на 60 % меньше предыдущего поколения.
- Мощность
- 3 × 380–440 В: 0,75–37 кВт; выходной ток 2,5–75 А
- Управление
- SVPWM (V/F), SVC; асинхронные двигатели и двигатели с коническим ротором; диапазон 1:200 (SVC)
- Пусковой момент
- 150 % при 0,25 Гц (SVC)
- Выходная частота
- 0–150 Гц
- Режим работы и торможение
- повторно-кратковременный S3; тормозная способность 100 % длительно, 120 % — 1 мин, 170 % — 10 с
- Встроенные компоненты
- тормозной модуль во всех моделях; DC-дроссель от 18,5 кВт
- Крановые функции
- логика тормоза, проверка момента, обратная связь тормоза, контроль нуля, концевые ограничения, ускорение при малой нагрузке, крановые макросы применения
- Интерфейсы и защита
- RS485 (Modbus RTU); PTC-входы S7/S8; внешнее питание 24–48 В DC/AC; IP20

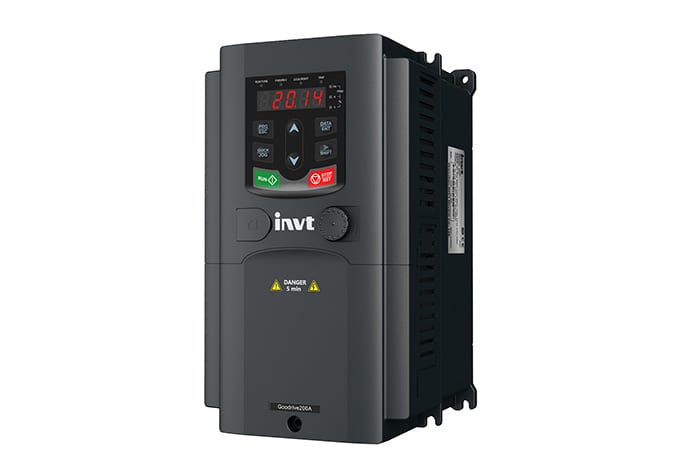

GD200A — универсальный привод
Универсальный преобразователь частоты для асинхронных двигателей с двойным номиналом G/P (постоянный и вентиляторный момент): 0,75–500 кВт при 3 × 380–440 В и 0,75–250 кВт при 3 × 220–240 В. Управление V/F и SVC, диапазон 1:100, выход 0–400 Гц. Перегрузка G — 150 % 1 мин / 180 % 10 с / 200 % 1 с, P — 120 % 60 с. Тормозной модуль встроен до 30 кВт (380 В), C3-фильтр — во всей серии, возможна работа от общей шины постоянного тока. Функции водоснабжения, простой ПЛК и подхват вращающегося двигателя; Modbus и PROFIBUS, класс IE2.
- Мощность
- 3 × 380–440 В: 0,75–500 кВт; 3 × 220–240 В: 0,75–250 кВт; двойной номинал G/P
- Управление
- V/F, SVC; асинхронные двигатели; диапазон регулирования 1:100
- Перегрузочная способность
- G: 150 % — 1 мин, 180 % — 10 с, 200 % — 1 с; P: 120 % — 60 с
- Выходная частота
- 0–400 Гц
- Встроенные компоненты
- тормозной модуль: 380 В до 30 кВт, 220 В до 15 кВт; C3-фильтр во всей серии
- Связь
- Modbus, PROFIBUS; общая шина DC и питание от DC
- Степень защиты и КПД
- IP20; класс IE2 (IEC 61800-9-2)
- Монтаж (380 В)
- фланцевый — до 200 кВт; настенный — до 315 кВт; напольный — от 220 кВт

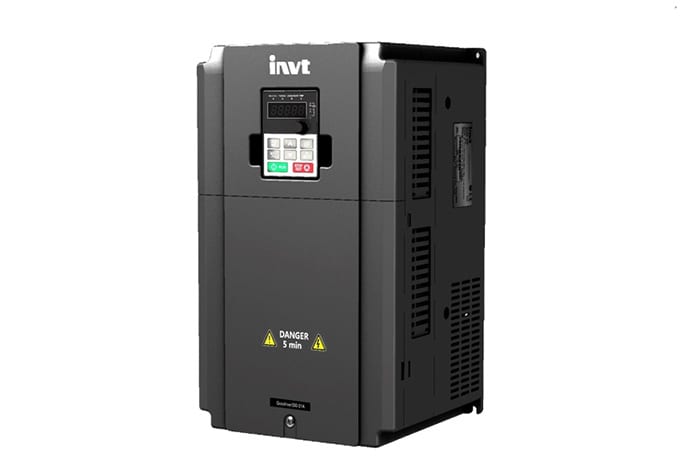

GD300-01A — для компрессоров
ПЧ для винтовых воздушных компрессоров с асинхронными и синхронными двигателями: 3 × 220–240 В — 7,5–185 кВт, 3 × 380–440 В — 7,5–500 кВт, 3 × 520–690 В — 22–630 кВт. Логика компрессора встроена — ПЛК и отдельный контроллер не нужны: два входа давления 4–20 мА (0–1,6 МПа) и два входа температуры (−20…150 °C), двойное ПИД-регулирование, сон/пробуждение, защита вентилятора по перекосу тока. Режимы SVC и V/F, 150 % на 0,25 Гц (АД), КПД > 97 %. Исполнение -CT (7,5–15 кВт) содержит контактор вентилятора и трансформатор 220/110 В для клапана.
- Мощность
- 3 × 220–240 В: 7,5–185 кВт; 3 × 380–440 В: 7,5–500 кВт; 3 × 520–690 В: 22–630 кВт
- Управление
- SVC, V/F; асинхронные и синхронные двигатели; диапазон 1:200 (АД), 1:20 (СД)
- Пусковой момент
- 150 % при 0,25 Гц (АД); 150 % при 2,5 Гц (СД)
- Перегрузочная способность
- 150 % — 1 мин
- Выходная частота
- 0–400 Гц
- Компрессорные входы и функции
- 2 × давление 4–20 мА / 0–1,6 МПа; 2 × температура −20…150 °C; ПИД давления и температуры; сон/пробуждение
- Встроенные компоненты
- DC-дроссель 15–110 кВт; исполнение -CT: контактор вентилятора и трансформатор 220/110 В; источник 24 В / 24 Вт
- Связь и защита
- RS485 (Modbus); IP20; КПД > 97 %

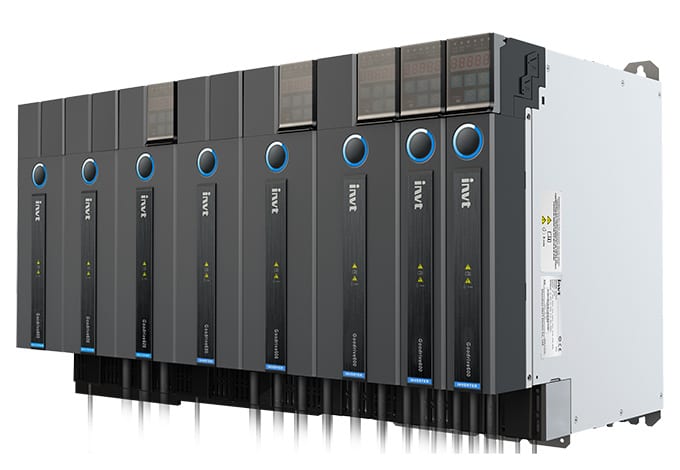

GD600 — многоприводная система
Многоприводная система на общей шине постоянного тока из книжных модулей: выпрямительные блоки GD600-71 на 45, 160 и 355 кВт (вход 3 × 380–440 В, выход 457–684 В DC) и инверторные блоки GD600-51 на 1,5–75 кВт. Энергия торможения одного двигателя расходуется другими через шину. Инверторы работают в режимах V/F, SVC и VC с асинхронными и синхронными двигателями с ПМ: 200 % на 0 Гц, перегрузка 150 % 1 мин / 180 % 10 с / 200 % 1 с, выход 0–400 Гц. Штатно STO SIL 2, RS485 и CAN; карты PROFIBUS-DP, PROFINET, EtherCAT, CANopen и ПЛК.
- Состав системы
- выпрямители GD600-71: 45, 160, 355 кВт; инверторы GD600-51: 1,5–75 кВт; общая шина DC
- Питание
- выпрямитель 3 × 380–440 В → 457–684 В DC; инвертор 350–800 В DC (рабочий диапазон)
- Управление
- SVPWM (V/F), SVC, VC; асинхронные и синхронные с ПМ двигатели; диапазон 1:200 (SVC), 1:1000 (VC)
- Пусковой момент
- 150 % при 0,25 Гц (SVC); 200 % при 0 Гц (VC)
- Перегрузочная способность
- 150 % — 1 мин; 180 % — 10 с; 200 % — 1 с
- Выходная частота
- 0–400 Гц
- Связь и безопасность
- RS485 (Modbus), CAN для синхронного управления; карты PROFIBUS-DP, PROFINET, EtherCAT, CANopen, PLC; STO SIL 2
- Исполнение
- IP20; настенный и фланцевый монтаж; тормозной модуль встроен в выпрямитель 45 кВт

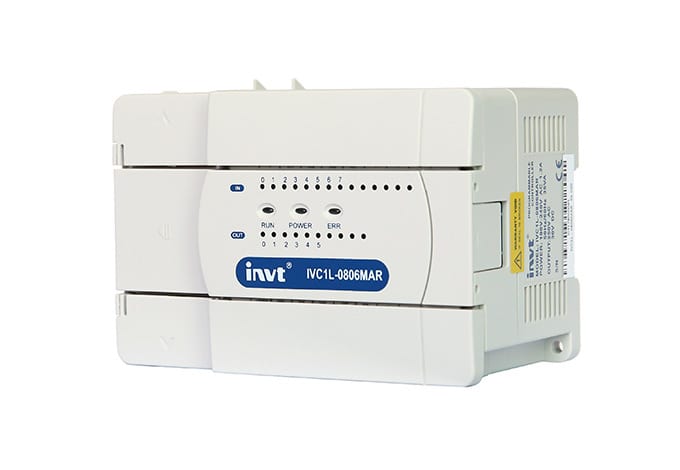

IVC1L — компактный ПЛК
Компактный экономичный ПЛК для небольших машин и простого позиционирования. Базовые модули на 14–60 точек ввода-вывода (от 8 DI / 6 DO до 36 DI / 24 DO) с релейными или транзисторными выходами, питанием 220 В AC или 24 В DC, есть модели с двумя аналоговыми входами и одним выходом. До 7 модулей расширения, до 128 точек. Память 16K шагов во FLASH, до 8 000 регистров D, 0,2 мкс на базовую инструкцию. Скоростные входы: 2 × 50 кГц + 4 × 10 кГц, три импульсных выхода 100 кГц (транзисторные). Порты RS232 и 2 × RS485: Modbus ведущий/ведомый, N:N, свободный протокол; CE, RoHS.
- Базовые модули
- 14–60 точек I/O (8/6 … 36/24); релейные или транзисторные выходы; модели с 2 AI + 1 AO
- Расширение
- до 7 модулей, до 128 точек I/O
- Память и быстродействие
- 16K шагов (FLASH); до 8 000 регистров D; 0,2 мкс на базовую инструкцию
- Скоростные входы
- 2 × 50 кГц + 4 × 10 кГц
- Импульсные выходы
- 3 × 100 кГц (транзисторные)
- Связь
- 1 × RS232, 2 × RS485; Modbus ведущий/ведомый, N:N, свободный протокол
- Питание и сертификация
- 220 В AC или 24 В DC; часы реального времени; CE, RoHS

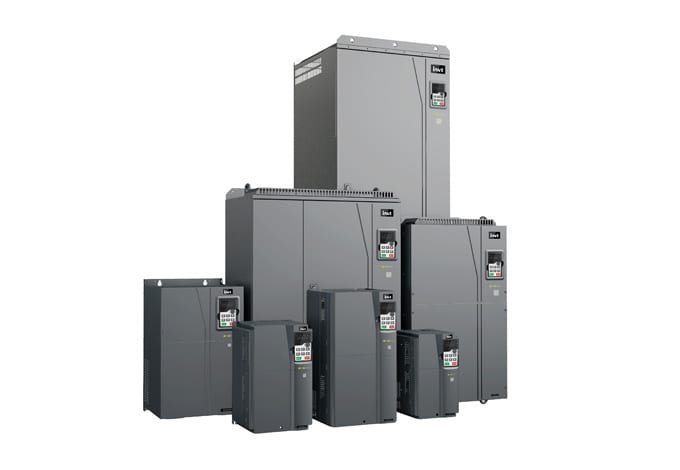

GD350-CCS — судовой привод
Судовой ПЧ на платформе GD350 с типовым одобрением Китайского классификационного общества (CCS): 3 × 380–440 В, 30–500 кВт. Исполнение рассчитано на солевой туман, вибрацию, удары, влажность и колебания судовой сети: усиленная изоляция, вертикальный воздушный канал, пережидание пропадания питания. Управление моментом, скоростью и положением для разных типов двигателей, штатно STO. Встроены функции для насосов, вентиляторов и грузоподъёмных механизмов (ослабление каната, концевые ограничения, антираскачивание); три слота, включая карту синхронизации с сетью.
- Мощность
- 3 × 380–440 В: 30–500 кВт
- Сертификация
- типовое одобрение CCS (China Classification Society)
- Управление
- управление моментом, скоростью и положением; различные типы двигателей
- Безопасность
- STO штатно
- Расширение
- 3 слота: карта синхронизации с сетью, карты связи, энкодера и I/O
- Судовое исполнение
- защита от солевого тумана, усиленная изоляция, стойкость к вибрации и ударам, пережидание пропадания питания
- Специальные функции
- насосы и вентиляторы; подъём: ослабление каната, концевые ограничения, антираскачивание, 3 двигателя, конический ротор, поворот
GD800 Pro — инженерный ПЧ
Инженерный модульный ПЧ — развитие платформы GD800 с переработанными ПО, конструкцией и компонентами. Система собирается из блоков на общей шине: базовый выпрямитель GD800-71 (356–929 кВт в блоке, до 5 183 кВт в параллели), активный выпрямитель AFE GD800-91 (422–1 214 кВт, до 3 642 кВт; cos φ ≥ 0,99, КПД ≥ 97 %), рекуперативный выпрямитель и инвертор GD800-51 (355–720 кВт, до 4 100 кВт; КПД ≥ 98,5 %). Питание 3 × 380–480 В или 520–690 В; перегрузка в лёгком режиме 110 %, в тяжёлом 150 % — 1 мин каждые 5 мин. Управление V/F, SVC, FVC и раздельное V/F.
- Состав системы
- базовый выпрямитель GD800-71, рекуперативный выпрямитель, активный выпрямитель AFE GD800-91, инвертор GD800-51; общая шина DC
- Мощность блоков
- GD800-71: 356–929 кВт (до 5 183 кВт в параллели); GD800-91: 422–1 214 кВт (до 3 642 кВт); GD800-51: 355–720 кВт (до 4 100 кВт)
- Напряжение
- 3 × 380–480 В или 3 × 520–690 В; вход инвертора 510–720 / 700–1 035 В DC
- Перегрузочная способность
- лёгкий режим 110 %, тяжёлый 150 % — 1 мин каждые 5 мин
- Управление
- V/F, SVC, FVC, раздельное V/F
- Показатели AFE
- cos φ ≥ 0,99; КПД ≥ 97 %; КПД инвертора ≥ 98,5 %
- Степень защиты
- модуль IP00; шкаф IP20 (опции IP23, IP42)
- Условия
- −10…+50 °C (снижение мощности выше 40 °C); вибростойкость 3M4 по GB/T 4798.3
Электродвигатели

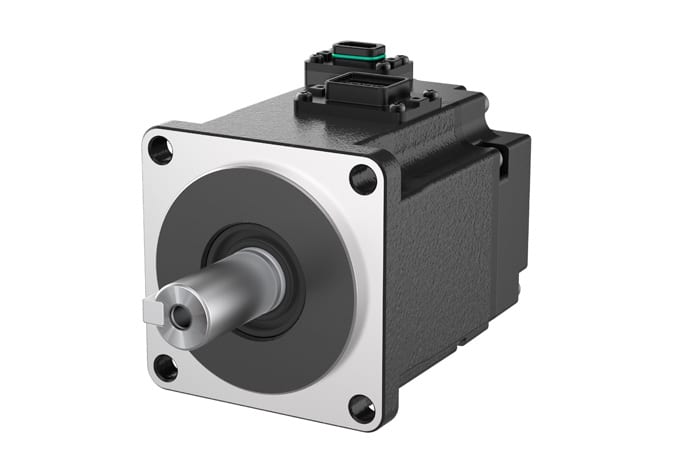

IMS20B — серводвигатель общего назначения
Синхронные серводвигатели с ПМ нового поколения для сервоприводов DA180A, DA200A и DA200. Маломощная линейка — фланцы 40, 60, 80, 100, 130 и 180 мм: 0,05–3 кВт (0,16–14,3 Н·м) на 220 В и 0,2–7,5 кВт (0,64–47,8 Н·м) на 380 В, номинальные 1 500–3 000 об/мин, до 7 000 об/мин у 40-го габарита, перегрузка до 350 %, IP67, энергоэффективность Grade 1 (Китай). Средней мощности — 6,3–90 кВт (40–495 Н·м) с воздушным принудительным охлаждением и 6,4–90 кВт с жидкостным, датчик KTY84. Энкодеры 17, 23 и 26 бит, механические многооборотные, резольвер.
- Мощность и момент (малая мощность)
- 220 В: 0,05–3 кВт, 0,16–14,3 Н·м; 380 В: 0,2–7,5 кВт, 0,64–47,8 Н·м
- Средняя мощность
- воздушное охлаждение 6,3–90 кВт, 40–495 Н·м; жидкостное 6,4–90 кВт, 41–495 Н·м
- Габариты (фланец)
- 40, 60, 80, 100, 130, 180 мм; средняя мощность — 200 и 263 мм
- Частота вращения
- номинальная 1 500 / 2 000 / 3 000 об/мин; максимальная до 7 000 об/мин (габарит 40)
- Перегрузка и инерция
- до 350 % (габариты 40/60/80); средняя мощность — 2,5×; низкая, средняя и высокая инерция
- Энкодеры
- 17 бит магнитный, 23 и 26 бит оптический, механический многооборотный; резольвер 12 бит (средняя мощность)
- Степень защиты
- IP67 (40–180); IP54 (200, 263, воздушное охлаждение); IP55 (жидкостное)
- Опции и стандарты
- электромагнитный тормоз, сальник; CE, UL; энергоэффективность Grade 1 (GB)
Частые вопросы — INVT
Какое оборудование INVT поставляет SDS?
SDS поставляет полную линейку продукции INVT, включая электроника и электродвигатели. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование INVT?
Оборудование INVT применяется в отраслях: краностроение, морская техника, судостроение и портовое оборудование и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки INVT?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Гуандун, г. Шэньчжэнь). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование INVT у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по INVT?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
