ENA58ILENA58IL Absolute Rotary Encoders — ENA58IL-S*** / ENA58IL-R*** (SSI, CANopen, J1939, IO-Link, PROFIBUS, PROFINET B17, EtherCAT)

Абсолютные энкодеры

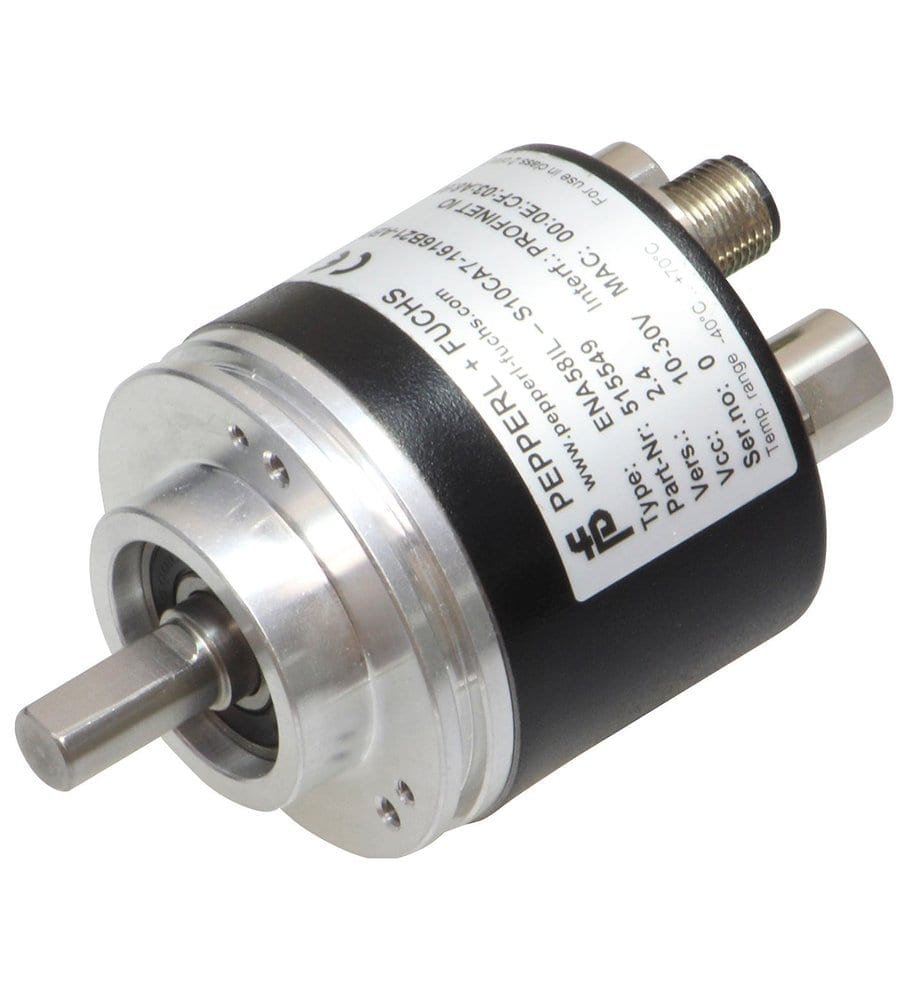

Name: Абсолютные энкодеры ENA58IL
Brand: PEPPERL+FUCHS
SKU: ENA58IL

Производитель: PEPPERL+FUCHS

ENA58IL — абсолютные энкодеры Pepperl+Fuchs линейки Industrial Line в корпусе Ø 58 мм с бесконтактным магнитным сканированием: датчик Холла измеряет угол, датчик Виганда считает обороты без механического редуктора и без батареи. Погрешность линейности ≤ ±0,1°, однооборотное разрешение до 16 бит, общее — до 32 бит (SSI), 31 бит (CANopen, SAE J1939, IO-Link) и 30 бит (PROFIBUS DP, PROFINET IO, EtherCAT). Исполнения ENA58IL-S (сплошной вал 6 или 10 мм, зажимной или сервофланец) и ENA58IL-R (глухой полый вал 6–15 мм). До 12 000 об/мин, IP65/IP67, −40…+85 °C.

Характеристики

Исполнения: ENA58IL-S*** — сплошной вал Ø 6 или 10 мм, зажимной или сервофланец; ENA58IL-R*** — глухой полый вал Ø 6, 10, 12, 14, 15 мм, двойная пружинная пластина
Разрешение: однооборотное до 16 бит (65 536 шагов); многооборотное до 16 бит (SSI), 15 бит (CANopen, J1939, IO-Link), 14 бит (PROFIBUS, PROFINET, EtherCAT); общее до 32 / 31 / 30 бит
Интерфейсы: SSI (код Грея или двоичный, 0,1–2 Мбит/с, опционально инкрементальный канал 1 024 / 2 048 / 4 096 имп.); CANopen (DSP 406, до 1 Мбит/с); SAE J1939; IO-Link 1.1 (COM3, 230,4 кбит/с); PROFIBUS DP (DPV0/DPV1/DPV2, до 12 Мбит/с); PROFINET IO (Encoder Profile 4.2, IRT, цикл от 250 мкс); EtherCAT (CoE, профиль DS-406)
Точность: погрешность линейности ≤ ±0,1°; цикл SSI < 100 мкс
Питание: 4,5–30 В DC (SSI, SSI + RS422); 10–30 В DC (SSI + push-pull); 9–30 В DC (CANopen, J1939); 10–30 В DC (PROFIBUS, PROFINET, EtherCAT); 18–30 В DC (IO-Link)
Частота вращения: до 12 000 об/мин; PROFIBUS и PROFINET в исполнении IP66/IP67 — до 3 000 об/мин
Защита и температура: IP65 или IP67 (IO-Link, PROFINET, EtherCAT — также IP66; PROFIBUS: IP54 с осевым разъёмом, IP66/IP67 с крышкой и уплотнением вала); −40…+85 °C (с разъёмом), −30…+70 °C (кабель, неподвижная прокладка)
Механика и подключение: нагрузка на вал 40 Н осевая, 110 Н радиальная; удар до 200 g, вибрация до 20 g; кабель, M12, M23 12-pin (SSI); 2 × M12 D-код + M12 питания (PROFINET, EtherCAT)

Применение

Позиционирование штабелёров и заборщиков на рудных складах (в связке с RFID-системой)
Точное позиционирование бутылок в разливочных линиях
Синхронизация валов офсетных печатных машин
Позиционирование осей по PROFINET, EtherCAT или CANopen в станках и сборочных линиях
