Китайский специализированный производитель промышленных тормозов, противоветровых устройств и электрогидравлических приводов. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Сертификаты ISO 9001, CE, Ex; 33 патента, 18 000 м² производства, основан в 2016 году.
Промышленные тормоза и муфты

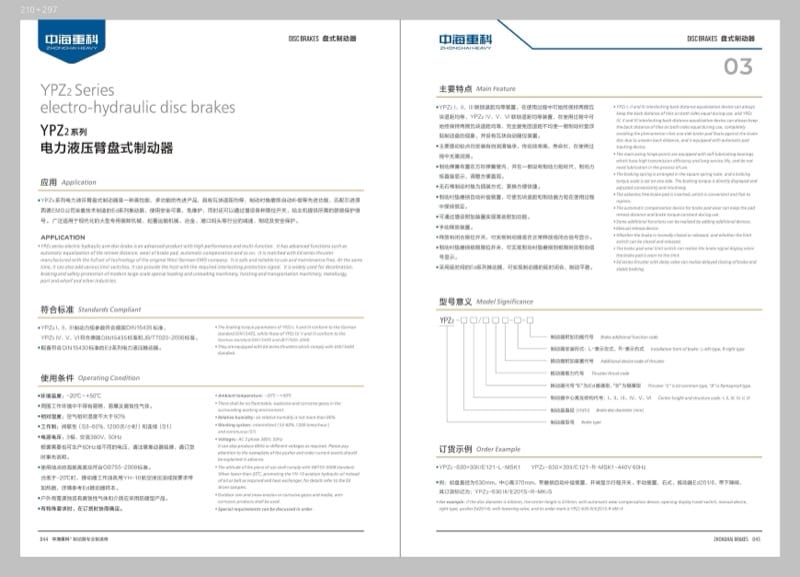

Электрогидравлические дисковые тормоза
Нормально замкнутые дисковые тормоза с электрогидравлическим толкателем Ed: пружина замыкает тормоз при отключении питания, толкатель растормаживает. Шесть исполнений по высоте центра — YPZ₂ I–III и IV–VI; диски 250–1 250 мм, момент 200–20 540 Н·м, масса 71–295 кг. Выравнивание отхода колодок, автокомпенсация износа накладок, самосмазывающиеся шарниры, пружина в квадратной трубе со шкалой момента, время замыкания 0,25–0,4 с. Опции — ручное растормаживание, концевые выключатели K1–K3, толкатель с клапаном замедления; с толкателем BEd — взрывозащищённое исполнение.
- Исполнения
- YPZ₂ I, II, III, IV, V, VI (по высоте центра и конструкции)
- Диаметр тормозного диска
- 250–1 250 мм; толщина 20 или 30 мм
- Тормозной момент
- 200–20 540 Н·м (μ = 0,4)
- Толкатель
- Ed23/5…Ed301/6 по DIN 15430, 165–550 Вт
- Отход колодки
- 0,9 ± 0,2 мм на сторону (YPZ₂ III — 1,0 ± 0,3 мм)
- Режим работы и питание
- S1 и S3-60 % (до 1 200 вкл/ч); 3 × 380 В, 50 Гц, 60 Гц — по заказу
- Стандарты
- момент — DIN 15435 (I–VI) и JB/T 7020-2006 (IV–VI)
- Взрывозащищённое исполнение
- с толкателем BEd; сертификат ЕАЭС по ТР ТС 012/2011, РВ Ex db h I Mb X

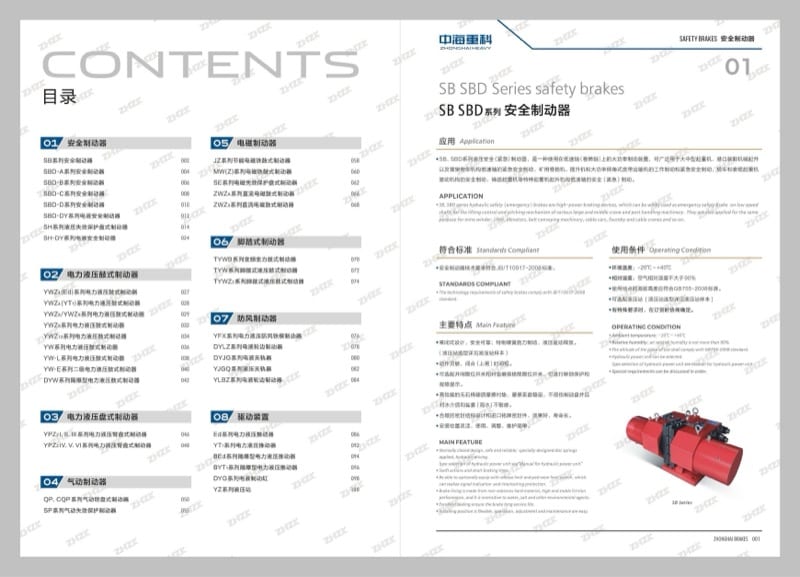

Предохранительные (аварийные) гидравлические тормоза
Нормально замкнутые гидравлические безопасные (аварийные) тормоза для тихоходного вала — вала барабана: прижатие пакетом тарельчатых пружин, растормаживание давлением от гидростанции. SB — 7 типоразмеров, усилие прижатия 50–500 кН, диски от 500 мм; SBD-A (100–315 кН, диски 800–1 800 мм), SBD-B (80 и 160 кН), SBD-C (250–425 кН, диски от 1 800 мм), SBD-D (50–240 кН, диски от 600 мм) и SBD-DY (100–250 кН) со встроенными двигателем 550 Вт, гидросистемой и управлением. Безасбестовые накладки, концевые выключатели открытия, закрытия и износа; требования — JB/T 10917-2008.
- Исполнения
- SB50–SB500; SBD-A, SBD-B, SBD-C, SBD-D; SBD-DY с встроенным гидроприводом
- Усилие прижатия
- 50–500 кН (SB); 50–425 кН (SBD)
- Тормозное усилие
- 36–306 кН (SBD)
- Диаметр тормозного диска
- от 500 мм (SB50) до 1 800 мм и более; толщина 20–40 мм
- Давление растормаживания
- 50–140 бар
- Коэффициент трения
- 0,4 статический, 0,36 динамический; безасбестовые накладки
- Условия эксплуатации
- −20…+40 °C (SBD-DY — до +50 °C), влажность до 90 %
- Стандарт
- JB/T 10917-2008

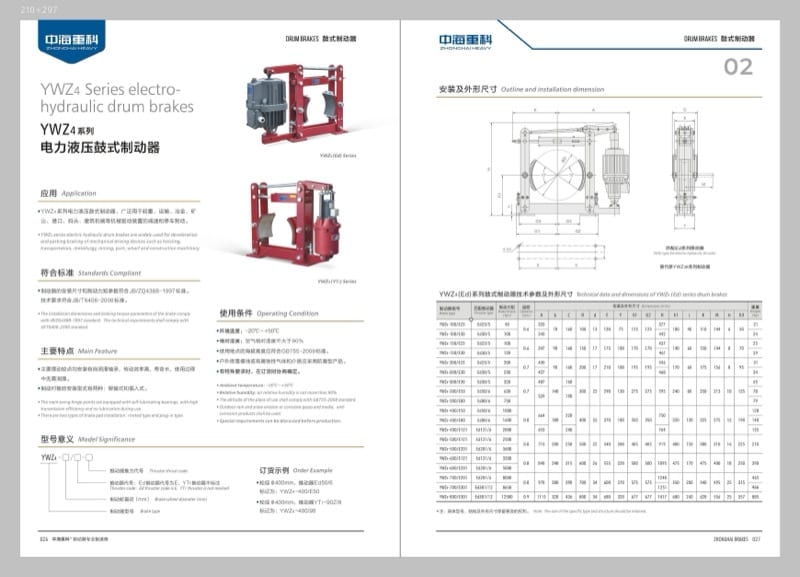

Колодочные тормоза с электрогидравлическим приводом
Нормально замкнутые колодочные тормоза с электрогидравлическим толкателем для механизмов подъёма и передвижения кранов, конвейеров, портовых, металлургических и горных машин. Восемь подсерий под разные присоединительные стандарты: YWZ4 (JB/ZQ 4388-86, толкатель Ed или YT1), YWZ5/YWZ9 (GB 6333-1986), YWZ8, YWZ13, YW, YW-L, двухступенчатые YW-E и взрывозащищённые DYW с толкателем BEd. Шкивы 100–800 мм, момент 40–12 500 Н·м. Самосмазывающиеся шарниры, выравнивание отхода колодок, безасбестовые накладки; опции — автокомпенсация износа, концевые выключатели K1–K3, ручное растормаживание.
- Подсерии
- YWZ4, YWZ5/YWZ9, YWZ8, YWZ13, YW, YW-L, YW-E (двухступенчатые), DYW (взрывозащищённые)
- Диаметр тормозного шкива
- 100–800 мм
- Тормозной момент
- 40–12 500 Н·м
- Толкатель
- Ed23/5…Ed301/12 (DIN 15430) или YT1 (YWZ4); BEd — для DYW
- Стандарты
- JB/T 6406-2006; размеры и момент — JB/ZQ 4388-86 (YWZ4), GB 6333-1986 (YWZ5/YWZ9, DYW)
- Взрывозащита DYW
- Ex d IIA/IIB T1–T4 (GB 3836.2); ЕАЭС — РВ Ex db h I Mb X по ТР ТС 012/2011
- Питание
- 3 × 380 В, 50 Гц; DYW — 380/660/1 140 В
- Условия эксплуатации
- −20…+40 °C (YWZ5/YWZ9, YWZ13 — до +50 °C), влажность до 90 %

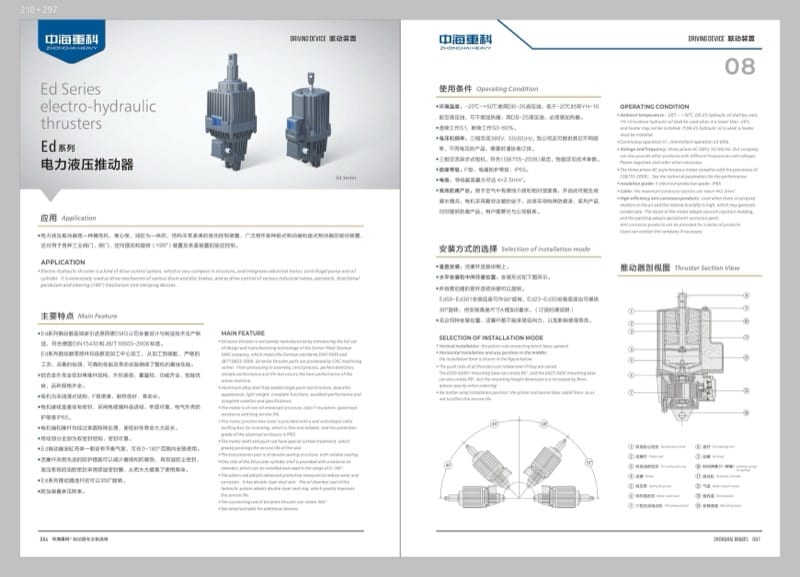

Электрогидравлические толкатели
Электрогидравлический толкатель — моноблок из электродвигателя, центробежного насоса и гидроцилиндра: привод колодочных и дисковых тормозов, арматуры, затворов, поворотных (до 90°) и зажимных механизмов. Ed выпускается по технологии EMG (ФРГ) и DIN 15430: короткоходовые Ed23/5…Ed301/6 (220–3 000 Н, ход 40–60 мм) и длинноходовые Ed50/12…Ed630/12 (до 6 300 Н, ход 120 мм). Корпус из алюминиевого сплава, двигатель не в масле, IP65, установка под углом 0–180°. Опции — клапаны замедления, пружины, концевые выключатели, нагреватель. Взрывозащищённая версия — BEd (Ex d I Mb, Ex d IIB T4 Gb).
- Номинальное усилие
- 220–3 000 Н (короткоходовые); 500–6 300 Н (длинноходовые)
- Номинальный ход
- 40–60 мм; 120 мм (Ed…/12)
- Потребляемая мощность
- 165–1 100 Вт
- Частота включений
- до 2 000 вкл/ч (короткоходовые); 630–1 200 вкл/ч (длинноходовые)
- Питание
- 3 × 380 В, 50 (60) Гц; другие напряжения и частоты — по заказу
- Степень защиты / изоляция
- IP65; класс изоляции F
- Условия эксплуатации
- −20…+50 °C на масле DB-25; ниже −20 °C — масло YH-10 или нагреватель 110/220 В
- Стандарты
- DIN 15430, JB/T 10603-2006; BEd — GB 3836.2-2010

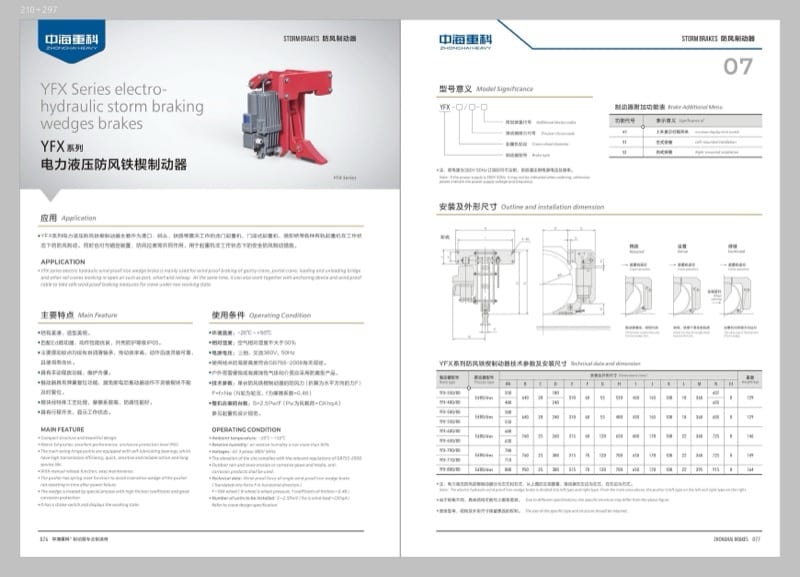

Противоугонные тормоза и рельсовые захваты
Противоугонные устройства для рельсовых кранов, работающих под открытым небом: портальных, козловых, перегрузочных мостов в портах и на железной дороге. Клиновой тормоз YFX с толкателем Ed80/6 подводит стальной клин под колесо крана (Ø350–800 мм); удерживающая сила — 0,46 от нагрузки на колесо. Колёсные тормоза DYLZ и YLBZ зажимают колесо с усилием 50–180 кН. Рельсовые захваты: гидравлические YJGQ (160–600 кН, рельсы QU70–QU150, гидростанция YZ1) и электрогидравлический DYJG100 (200 кН). Концевые выключатели для блокировки с механизмом передвижения, ручное растормаживание YFX.
- Состав линейки
- клиновые тормоза YFX; колёсные тормоза DYLZ, YLBZ; рельсовые захваты DYJG, YJGQ
- YFX
- колесо крана Ø350–800 мм; толкатель Ed80/6; удерживающая сила F = 0,46 × нагрузка на колесо; 129–164 кг
- Колёсные тормоза DYLZ / YLBZ
- усилие прижатия 50–180 кН, тормозное 42–150 кН; нагрузка на колесо до 100 т (DYLZ)
- Рельсовые захваты YJGQ
- усилие прижатия 160–600 кН; рельсы QU70–QU150; гидростанция YZ1; 1 330–2 117 кг
- Рельсовый захват DYJG100
- усилие прижатия 200 кН, противоугонное 100 кН; рельсы P38–P60, QU70, QU80
- Питание
- 3 × 380 В, 50 Гц; управление гидростанции — 220 В, 50 Гц
- Условия эксплуатации
- −20…+50 °C, влажность до 90 %; антикоррозионное исполнение для открытых площадок
Приводные устройства тормозов: толкатели YT1/BYT1, цилиндры DYG, гидростанции YZ
Приводные устройства тормозов и противоугонных устройств кранов (раздел «Driving Device» каталога). Толкатели YT1 (180–3 200 Н, ход 25–200 мм, 0,06–1,5 кВт, IP54) и взрывозащищённые BYT1 (Ex d I, 127–1 140 В). Электрогидравлические цилиндры DYG — моноблок из двигателя 550 Вт, гидросистемы и цилиндра с пакетом тарельчатых пружин 17–85 кН для тормозов SBD-DY, колёсных тормозов и рельсовых захватов. Гидростанции YZ (10–20 МПа, 10–20 л/мин, 2,2–7,5 кВт) с гидроаккумулятором и ручным насосом для растормаживания без питания — источник давления для безопасных тормозов SB/SBD и захватов YJGQ.
- Состав линейки
- толкатели YT1 и BYT1; электрогидравлические цилиндры DYG; гидростанции YZ
- Толкатели YT1 / BYT1
- 180–3 200 Н, ход 25–200 мм, 0,06–1,5 кВт, до 720 вкл/ч
- Исполнение толкателей
- YT1 — IP54, изоляция B; BYT1 — Ex d I (GB 3836.1/3836.2-2010), 127–1 140 В
- Цилиндры DYG
- пружинное усилие 17–85 кН; ход 18 мм (рабочий 10 мм); замыкание 0,2–5 с; 550 Вт
- Гидростанции YZ
- 10–20 МПа, 10–20 л/мин, двигатель 2,2–7,5 кВт, бак 40–80 л; клапаны 24 В пост. тока
- Питание
- 3 × 380 В, 50 Гц; управление YZ — 220 В, 50 Гц
- Условия эксплуатации
- YT1 −25…+40 °C; DYG −20…+50 °C; BYT1 −20…+40 °C; YZ −10…+40 °C
