Китайский производитель промышленных тормозов, более 20 лет специализируется только на тормозных системах. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Более 60 серий: колодочные, дисковые, безопасные и противоветровые тормоза, электрогидравлические толкатели; сертификаты ISO 9001, ISO 45001, CE.
Промышленные тормоза и муфты
Электрогидравлические толкатели и гидростанции
Электрогидравлический толкатель — моноблок из электродвигателя, центробежного насоса и гидроцилиндра: привод колодочных и дисковых тормозов, промышленной арматуры, поворотных (до 90°) и зажимных механизмов. Серия Ed по DIN 15430 и JB/T 10603-2006 — 15 типоразмеров Ed23/5…Ed630/12 с усилием 220–6 300 Н, IP65, монтаж под углом 0–180°, до 2 000 вкл/ч. ZED питается от 220 В постоянного или переменного тока, BEd и BYT₁ — взрывонепроницаемые. В линейке также электрогидравлические приводы DYT (до 20 000 кгс, ход до 3 000 мм) и гидростанции YZ(J) для рельсовых захватов и аварийных тормозов.
- Подсерии
- Ed, ZED, YT₁ (толкатели); BEd, BYT₁ (взрывонепроницаемые); DYT; YZ(J)
- Номинальное усилие
- 220–6 300 Н (Ed); 300–3 000 Н (BEd)
- Номинальный ход
- 40–60 мм (короткоходовые), 120 мм (длинноходовые)
- Питание
- 3 × 380 В, 50 Гц, 165–1 100 Вт (Ed); ZED — 220 В пост./перем. тока; BEd — 127–1 140 В
- Защита / взрывозащита
- IP65, изоляция F (Ed); IP54, изоляция B (YT₁); Exd I Mb, Exd II CT4 (BEd)
- Стандарты
- DIN 15430, JB/T 10603-2006 (Ed); GB 3836.2-2010 (BEd)
- Приводы DYT
- 100–20 000 кгс, ход 5–3 000 мм, двигатель 0,55–5,5 кВт
- Гидростанции YZ(J)
- 10–20 МПа, 10–20 л/мин, двигатель 2,2–7,5 кВт
Предохранительные (аварийные) дисковые тормоза
SB и SBD — нормально замкнутые гидравлические предохранительные (аварийные) тормоза для тихоходного вала (вала барабана): замыкание тарельчатыми пружинами, растормаживание давлением масла от гидростанции. SB — 7 типоразмеров, усилие прижатия 50–500 кН, диски от Ø500 до 1 800 мм и более толщиной 30–40 мм; SBD — исполнения A (100–315 кН, диски 800–1 800 мм), B (80 и 160 кН) и C (250–425 кН, диски от 1 800 мм; B и C — бывшие SBB), D (50–240 кН, диски от 600 мм). Безасбестовые накладки не чувствительны к воде и морскому туману; опции — концевые выключатели открытия, закрытия и износа накладок.
- Подсерии
- SB50–SB500; SBD-A, SBD-B, SBD-C, SBD-D
- Усилие прижатия
- 50–500 кН (SB); 50–425 кН (SBD)
- Диаметр тормозного диска
- от 500 мм (SB50, SB100) до 1 800 мм и более (SB400, SB500, SBD-C)
- Давление растормаживания
- 110–140 бар (SB); 50–120 бар (SBD)
- Отход колодки
- 1–2 мм (SB, SBD-B, SBD-C); 0,75–1,5 мм (SBD-A, SBD-D)
- Коэффициент трения
- 0,35–0,36 (расчётный); M = μ × d₁ × F
- Масса
- 90–1 200 кг
- Стандарт и условия работы
- JB/T 10917-2008; −20…+40 °C, влажность до 90 %
Противоугонные тормоза и рельсовые захваты
Противоугонные устройства для рельсовых кранов, работающих на открытом воздухе в портах, на причалах и железных дорогах. YFX — электрогидравлический клиновой тормоз: при отключении питания толкатель Ed80/6 с пружинным возвратом опускает стальной клин на рельс, и колесо крана (Ø350–800 мм) наезжает на него; в нерабочем состоянии крана YFX дополняют якорными устройствами и растяжками. YLBZ — колёсный тормоз с гидроцилиндром на тарельчатых пружинах по GB/T 15622-2005, прижатие 50–180 кН, нержавеющий крепёж. YJGQ (160–600 кН) и XJYT (250 и 500 кН, 14 МПа) — гидравлические рельсовые захваты.
- Подсерии
- YFX (клиновой тормоз), YLBZ (колёсный тормоз), YJGQ и XJYT (рельсовые захваты)
- YFX
- колёса крана Ø350–800 мм, толкатель Ed80/6, масса 129–164 кг
- YLBZ
- прижатие 50–180 кН, тормозное усилие 42–150 кН, ширина колеса 150–210 мм, 8 МПа
- YJGQ
- усилие зажатия 160–600 кН, рельсы P50, QU70–QU120, масса 1 330–2 117 кг
- XJYT
- усилие зажатия 250 и 500 кН, противоугонное усилие 120 и 250 кН, 14 МПа, двигатель 2,2–3 кВт
- Питание
- 3 × 380 В, 50 Гц
- Режим работы YFX
- S3-60 % (1 200 вкл/ч) и S1
- Температура окружающей среды
- −20…+50 °C
Рычажные электрогидравлические дисковые тормоза
Нормально замкнутые рычажные дисковые тормоза с толкателем Ed по DIN 15430: при снятии питания замыкаются пружиной, при подаче — растормаживаются толкателем. Шесть исполнений по высоте центра и конструкции: у I–III тормозной момент по DIN 15433, у IV–VI — по DIN 15433 и JB/T 7020-2006; диски Ø250–1 250 мм, момент 200–20 540 Н·м. Выравнивание отхода и самоустановка колодок, бесступенчатая компенсация износа накладок, самосмазывающиеся шарниры, время замыкания 0,25–0,4 с. Концевые выключатели выдают сигналы блокировки в ПЛК; работа при −20…+50 °C, ниже −20 °C — масло YH-10 или нагреватель.
- Исполнения
- YPZ₂ I, II, III (DIN 15433); IV, V, VI (DIN 15433, JB/T 7020-2006)
- Тормозной момент
- 200–20 540 Н·м (μ = 0,36)
- Диаметр тормозного диска
- 250–1 250 мм; толщина 20 или 30 мм
- Толкатель
- Ed23/5…Ed301/6 (DIN 15430)
- Отход колодки
- 0,9 ± 0,2 мм на сторону (III — 1,0 ± 0,3 мм)
- Время замыкания
- 0,25–0,4 с
- Питание и режим работы
- 3 × 380 В, 50 Гц (60 Гц и другие напряжения по заказу); S3-60 % (1 200 вкл/ч) и S1
- Масса тормоза
- 71–295 кг
Электрогидравлические колодочные тормоза
Основная серия электрогидравлических колодочных тормозов JINGU: присоединительные размеры и тормозной момент по JB/ZQ 4388-2006, технические требования — JB/T 6406-2006. YWZ₄ (Ed) с толкателем Ed заменяет YWZ₄B, YWZ₄ (YT₁) с толкателем YT₁ — YWZ₈; обе — на шкивы 100–800 мм и момент 40–12 500 Н·м. YWZ₄-A (шкивы 160–800 мм, 80–12 000 Н·м) заменяет YWZ₃B. Нормально замкнутые: пружина замыкает тормоз при снятии питания, толкатель растормаживает; самосмазывающиеся подшипники в шарнирах, накладки клёпаные или вставные. Для кранов, транспортных, металлургических, горных и портовых машин.
- Подсерии
- YWZ₄ (Ed), YWZ₄ (YT₁), YWZ₄-A
- Тормозной момент
- 40–12 500 Н·м (YWZ₄); 80–12 000 Н·м (YWZ₄-A)
- Диаметр тормозного шкива
- 100–800 мм (YWZ₄); 160–800 мм (YWZ₄-A)
- Толкатель
- Ed23/5…Ed301/12 или YT₁-18…YT₁-320
- Отход колодки
- 0,6–0,9 мм (YWZ₄); 0,5–2,5 мм (YWZ₄-A)
- Масса
- 20–885 кг
- Стандарты
- JB/ZQ 4388-2006 (размеры и момент), JB/T 6406-2006
- Условия работы
- −20…+50 °C, влажность до 90 %
Пневматические дисковые тормоза
Пневматические дисковые тормоза клещевого типа для стояночного и рабочего торможения механизмов подъёмно-транспортных, металлургических, горных, портовых и строительных машин. QP замыкается пружинами и растормаживается сжатым воздухом 5–7 бар; CQP, наоборот, замыкается воздухом (до 7 бар) и размыкается пружиной. Типоразмер 12.7 — под диск 12,7 мм от Ø200 мм, усилие QP до 6 400 Н; 30/25.4 — под диск 30 или 25,4 мм от Ø610 мм, 32 800 Н, с автокомпенсацией износа накладок. У QP четыре ступени момента на один диаметр диска; питание от существующей пневмосети, время торможения задаётся дросселем.
- Подсерии
- QP12.7-A/B, CQP12.7-A/B; QP30-D, QP25.4-D, CQP30-D, CQP25.4-D
- Принцип действия
- QP — замыкание пружинами, растормаживание воздухом; CQP — замыкание воздухом, размыкание пружиной
- Номинальное тормозное усилие
- 4 800–6 400 Н (QP12.7), 32 800 Н (QP30/25.4); у CQP — пропорционально давлению воздуха
- Тормозной диск
- Ø от 200 мм, толщина 12,7 мм (12.7); Ø от 610 мм, толщина 25,4 или 30 мм (30/25.4)
- Тормозной момент
- M = F × (R − 0,03) Н·м (12.7); M = F × (R − 0,065) Н·м (30/25.4); R — радиус диска, м
- Рабочее давление воздуха
- 5–7 бар (QP); до 7 бар (CQP)
- Температура окружающей среды
- −5…+40 °C; воздух без масла, воды и примесей
- Масса
- 19–70 кг

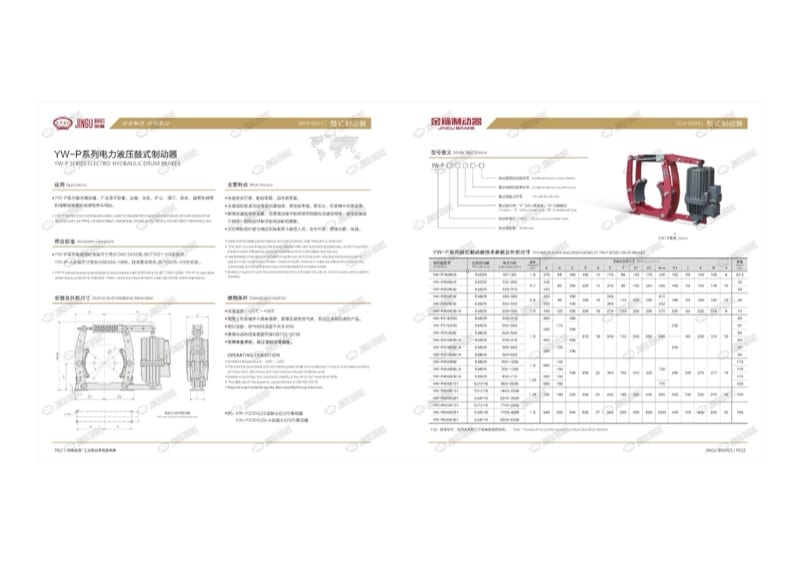

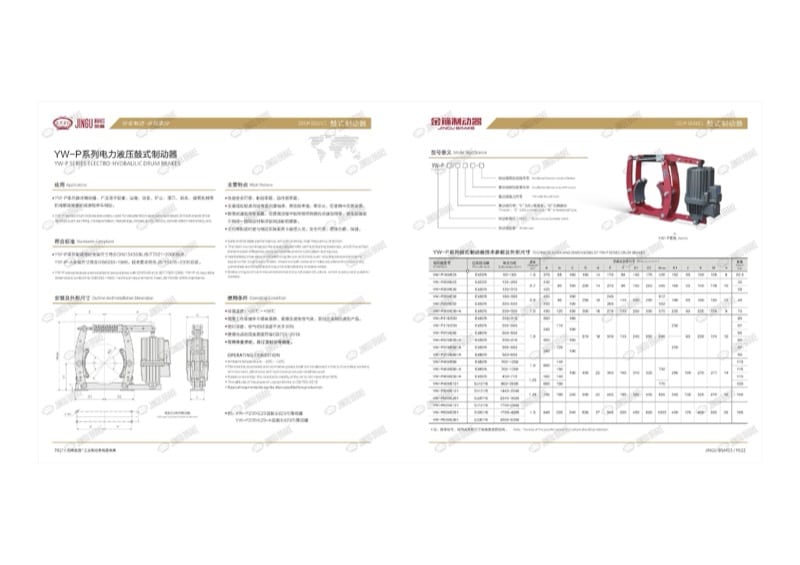

Электрогидравлические колодочные тормоза YW (специсполнения)
Семейство электрогидравлических колодочных тормозов с толкателями Ed по DIN 15430; технические требования — JB/T 6406-2006. Базовый YW (шкивы 160–800 мм, 80–12 500 Н·м) по размерам соответствует DIN 15435 и JB/T 7021-2006. Специальные исполнения: YWW — с горизонтальной установкой для механизмов поворота козловых и башенных кранов; YW-E — двухступенчатый с регулируемым временем второй ступени; YW-K — нормально разомкнутый для тележек кранов; YW-L — с прямой индикацией тормозного момента; YW-P — в том числе с присоединением по GB 6333-86; YW-Q — с гидравлическим или пневматическим приводом.
- Подсерии
- YW, YWW, YW-E, YW-K, YW-L, YW-P, YW-Q
- Тормозной момент
- 80–12 500 Н·м (YW); 80–7 100 Н·м (YW-P, YW-Q); 100–4 100 Н·м (YWW, YW-E, YW-K, YW-L)
- Диаметр тормозного шкива
- 160–800 мм (YW); 160–630 мм (YW-P, YW-Q); 160–500 мм (YWW, YW-E, YW-K, YW-L)
- Толкатель
- Ed23/5…Ed301/12 (DIN 15430); по заказу — взрывонепроницаемый
- Отход колодки
- 0,6–2,0 мм (по подсерии)
- Питание
- 3 × 380 В, 50 Гц; по заказу другие напряжения (например, 440 В, 60 Гц)
- Условия работы
- −20…+50 °C, влажность до 90 %
- Стандарты
- JB/T 6406-2006; присоединение — DIN 15435, JB/T 7021-2006, GB 6333-86 (YW-P-A, YW-Q)
Частые вопросы — JINGU
Какое оборудование JINGU поставляет SDS?
SDS поставляет полную линейку продукции JINGU, включая промышленные тормоза и муфты. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование JINGU?
Оборудование JINGU применяется в отраслях: краностроение, металлургия, портовое оборудование и горно-обогатительная отрасль и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки JINGU?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Хэнань, г. Чанъюань). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование JINGU у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
