Редукторы

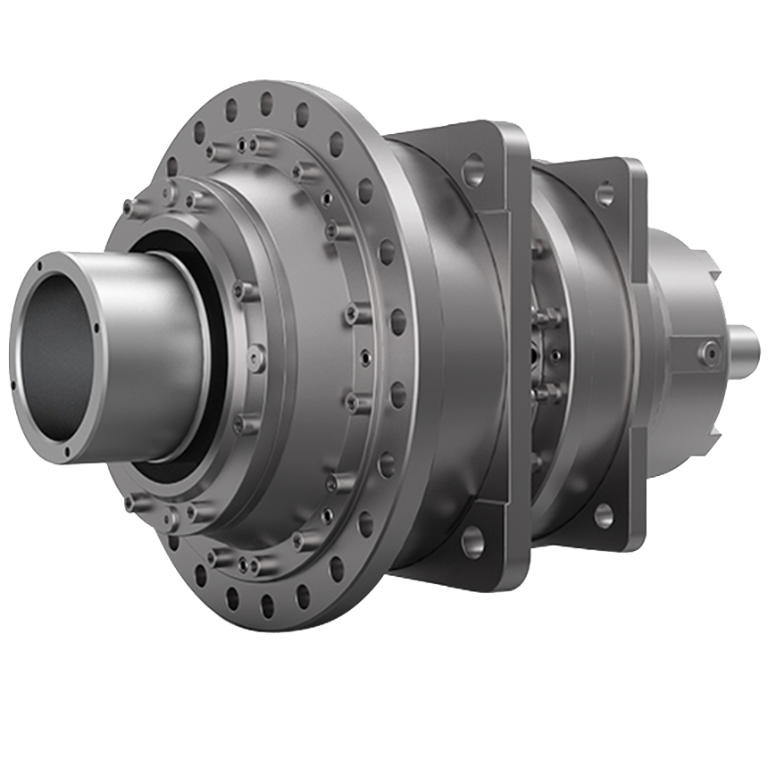

Планетарные редукторы GX

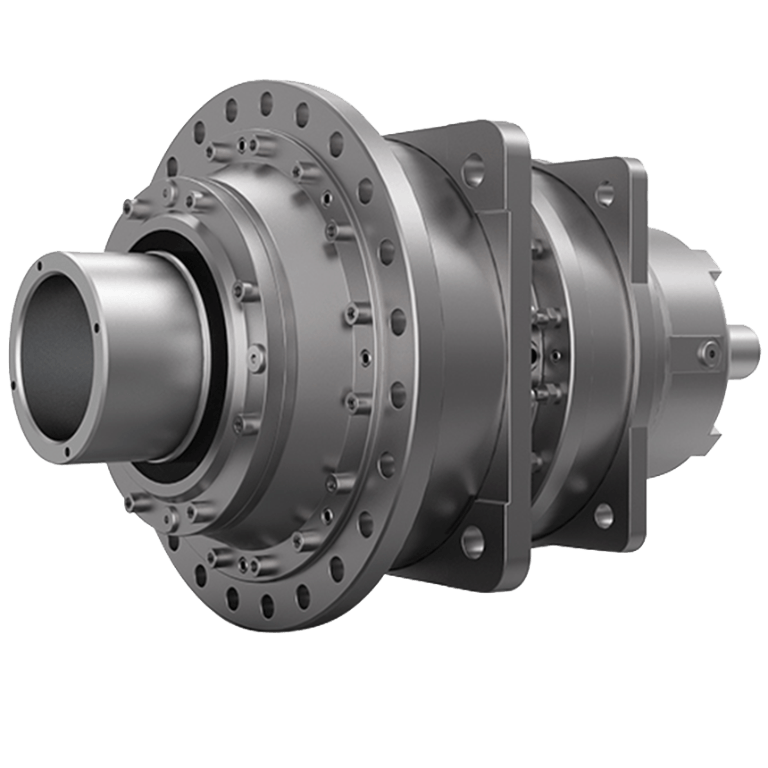

GX — тяжёлые планетарные редукторы GUOMAO: 27 типоразмеров от 09 до 36, номинальный выходной момент 22–2 600 кН·м, передаточные числа 25–4 000; с сериями GR, GK и GS достижимы бо́льшие значения. Эвольвентное планетарное зацепление с разделением потока мощности, корпус из модульного высокопрочного чугуна, зубья цементированы, закалены и шлифованы. Варианты входа: соосный, конический, цилиндрический косозубый, конически-цилиндрический. Выходной вал — полый со стяжным кольцом или со шлицами, сплошной со шпонкой или со шлицами. Монтаж горизонтальный, вертикальный или на моментной опоре.
- Типоразмеры
- 27 (09–36)
- Номинальный выходной момент
- 22–2 600 кН·м
- Передаточные числа
- 25–4 000 (в комбинации с GR/GK/GS — выше)
- Тип передачи
- эвольвентная планетарная с разделением потока мощности
- Входные исполнения
- соосное, коническое, цилиндрическое косозубое, конически-цилиндрическое
- Выходной вал
- полый со стяжным кольцом или с эвольвентными шлицами; сплошной со шпонкой или со шлицами
- Монтаж
- горизонтальный, вертикальный, на моментной опоре
- Зубчатые колёса
- цементация, закалка, прецизионное шлифование; корпус — модульный высокопрочный чугун
Индустриальные редукторы

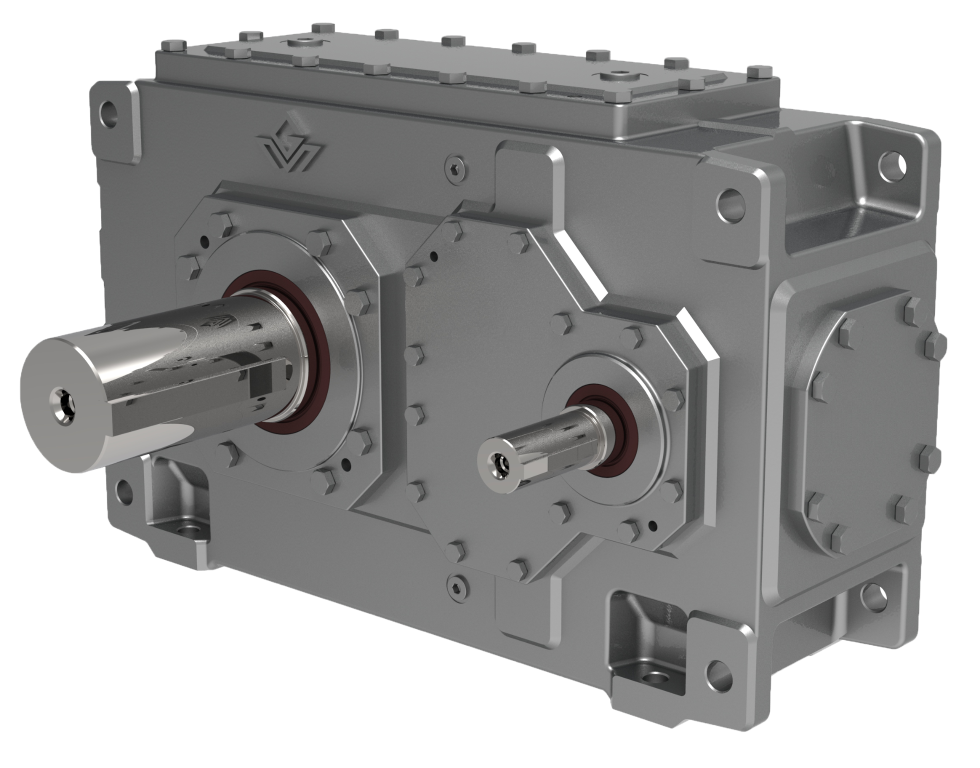

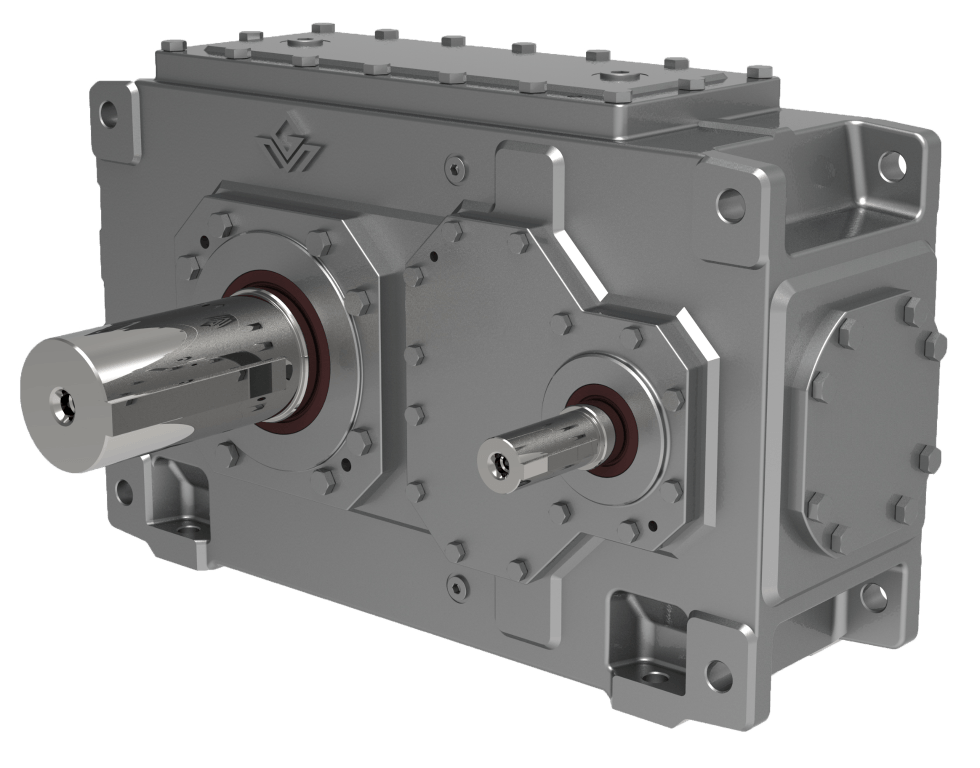

HB — индустриальные редукторы GUOMAO нового поколения, 21 типоразмер 04–24. Тип H — с параллельными валами (H2, H3, H4 — две, три, четыре ступени), тип B — коническо-цилиндрический (B2, B3, B4). Номинальные передаточные числа 5–450, входная мощность 4–5 622 кВт, номинальный момент на тихоходном валу 6,9–725 кН·м. Расчёт цилиндрических зубьев по GB/T 3480, DIN 3990, ISO 6336, конических — по DIN 3991 и ISO 10300; шлифованные зубья 6-й степени точности. КПД цилиндрической пары 98,5 %, конической 97,5 %, ресурс подшипников свыше 50 000 ч при S.F. ≥ 1,4.
- Типоразмеры
- 21 (04–24)
- Конструктивные типы
- H2/H3/H4 — параллельные валы, B2/B3/B4 — коническо-цилиндрические
- Номинальные передаточные числа
- H2 6,3–28, H3 22,4–112, H4 100–450; B2 5–14, B3 12,5–90, B4 80–400
- Входная мощность P1N
- 4–5 622 кВт
- Номинальный момент T2N
- 6,9–725 кН·м
- Расчёт нагрузочной способности
- GB/T 3480, DIN 3990, ISO 6336; конические — DIN 3991, ISO 10300; точность зубьев 6
- КПД
- 98,5 % цилиндрическая пара, 97,5 % коническая пара
- Исполнения
- монтаж H (на лапах), M (без лап), V (вертикальный); выходной вал S (сплошной), H (полый со шпонкой), D (полый со стяжным кольцом); схемы A–I
Крановые редукторы

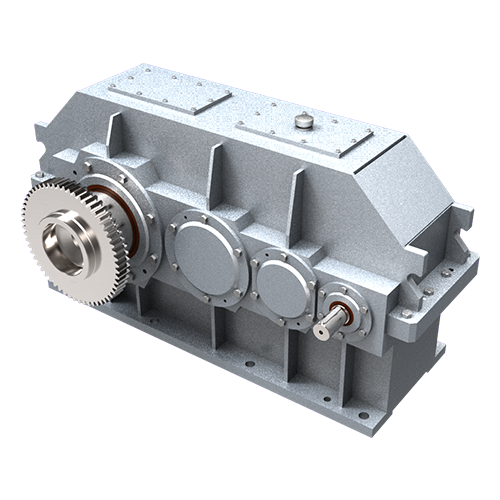

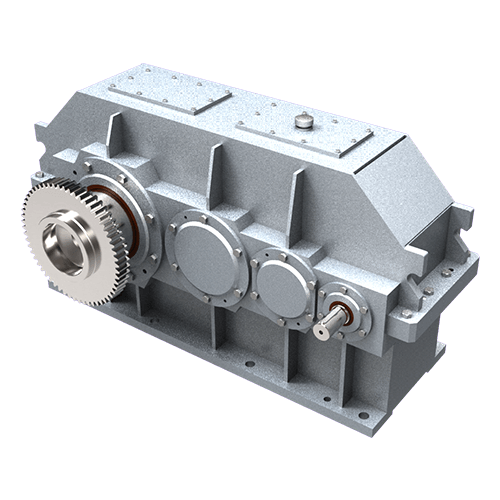

QY — крановые редукторы с твёрдыми шлифованными зубьями, рассчитанные на частый реверс и интенсивный режим работы. Два ряда: QY…S на трёх опорах (горизонтальная, вертикальная и наклонная установка) и QY…D на раме. Трёх- и четырёхступенчатые исполнения плюс комбинированное QY34. 15 типоразмеров по межосевому расстоянию 160–800 мм, номинальный момент на тихоходном валу 2,8–355 кН·м, передаточные числа 16–90 и 100–400. Зубья цементированы, закалены и шлифованы на станках NILES, КПД каждой ступени 0,98. Заменяют редукторы ZQ, QJ и ZSC.
- Типы
- QY3S/QY3D (3 ступени), QY4S/QY4D (4 ступени), QY34S/QY34D (комбинированные)
- Типоразмеры
- межосевое расстояние 160–800 мм (15)
- Передаточные числа
- 16–90 (трёхступенчатые), 100–400 (четырёхступенчатые)
- Номинальный момент на тихоходном валу
- 2,8–355 кН·м
- Допускаемая входная мощность (режим M5)
- 1,1–3 510 кВт при 600–1 500 об/мин
- КПД ступени
- 0,98
- Тихоходный вал
- цилиндрический со шпонкой (P), эвольвентные шлицы (H), зубчатый венец (C, для 180–560 мм)
- Условия эксплуатации
- окружная скорость зубьев до 20 м/с, вход до 1 500 об/мин, −40…+45 °C, реверс

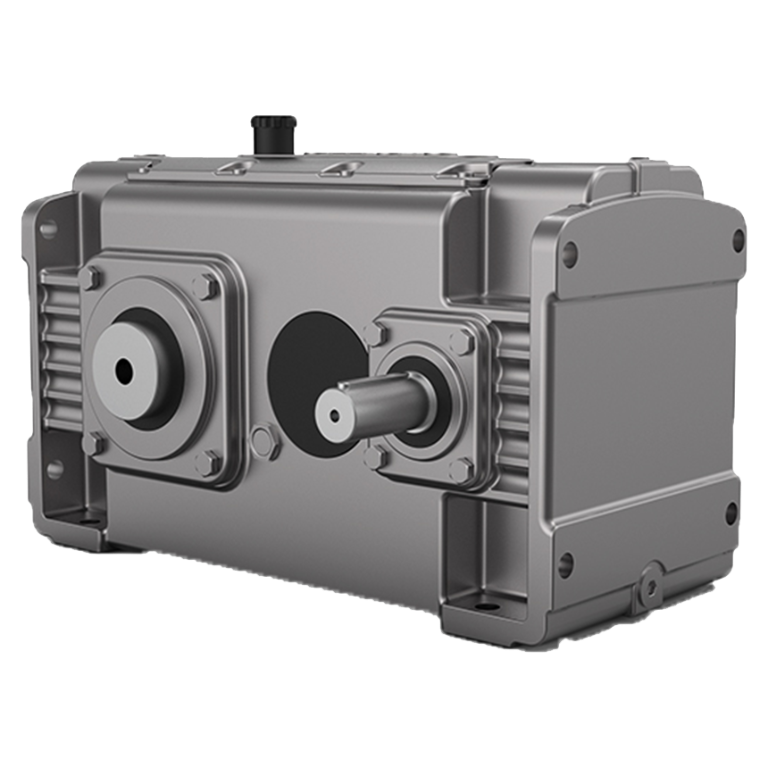

Редукторы для одношнековых экструдеров
ZLYJ — серийные редукторы GUOMAO для одношнековых пластиковых и резиновых экструдеров. 15 типоразмеров ZLYJ112–ZLYJ450 (в таблицах габаритов также ZLYJ630 и ZSYJ450/560/630), передаточные числа 8; 10; 12,5; 14; 16; 18; 20, номинальная мощность до 748 кВт, момент на выходном валу до 43,9 кН·м. Зубья из легированной стали: цементация, закалка, шлифование, твёрдость HRC 58–62, 6-я степень точности по GB 10095. В полом выходном валу — упорный подшипник грузоподъёмностью 319–2 725 кН, воспринимающий осевое усилие шнека. Усиленное исполнение «S» повышает несущую способность на 12 %.
- Типоразмеры
- 15 (ZLYJ112–ZLYJ450); в таблицах габаритов также ZLYJ630, ZSYJ450/560/630
- Передаточные числа
- 8; 10; 12,5; 14; 16; 18; 20
- Номинальная мощность
- 3,9–748 кВт (вход 750–1 500 об/мин)
- Момент на выходном валу
- 0,65–43,9 кН·м
- Зубчатые колёса
- цементация, закалка, шлифование, HRC 58–62, 6-я степень точности по GB 10095
- Упорный подшипник шнека
- динамическая грузоподъёмность 319–2 725 кН; осевое усилие шнека 41–590 кН
- Охлаждение
- 112–146 без охлаждения, 173–280 водяной змеевик, 315–450 принудительная циркуляция с маслоохладителем
- Выходное отверстие
- шпонка H (GB/T 1095), прямобочные шлицы R (GB/T 1144), эвольвентные шлицы K (GB/T 3478.1)
Модульные мощные редукторы

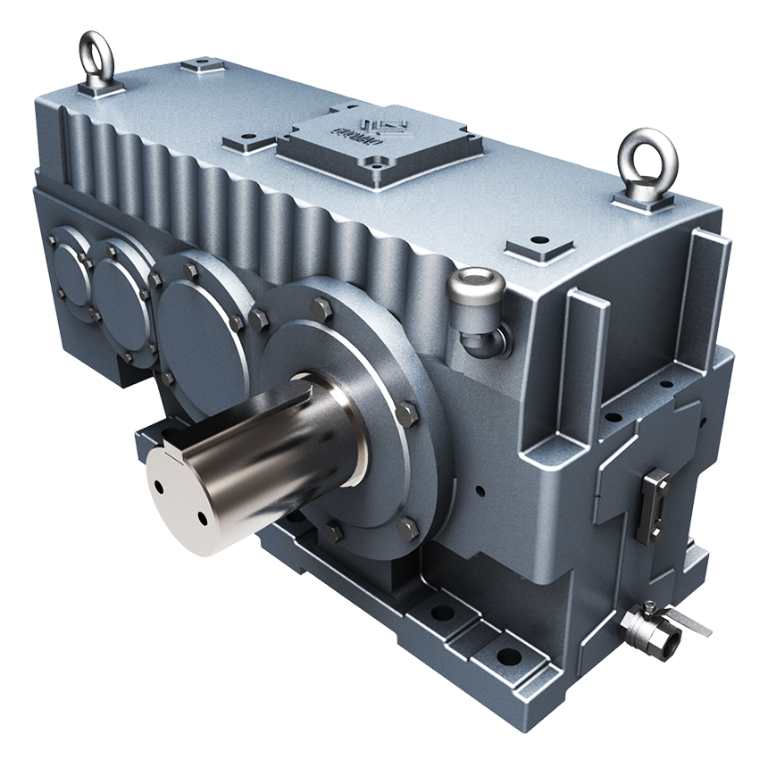

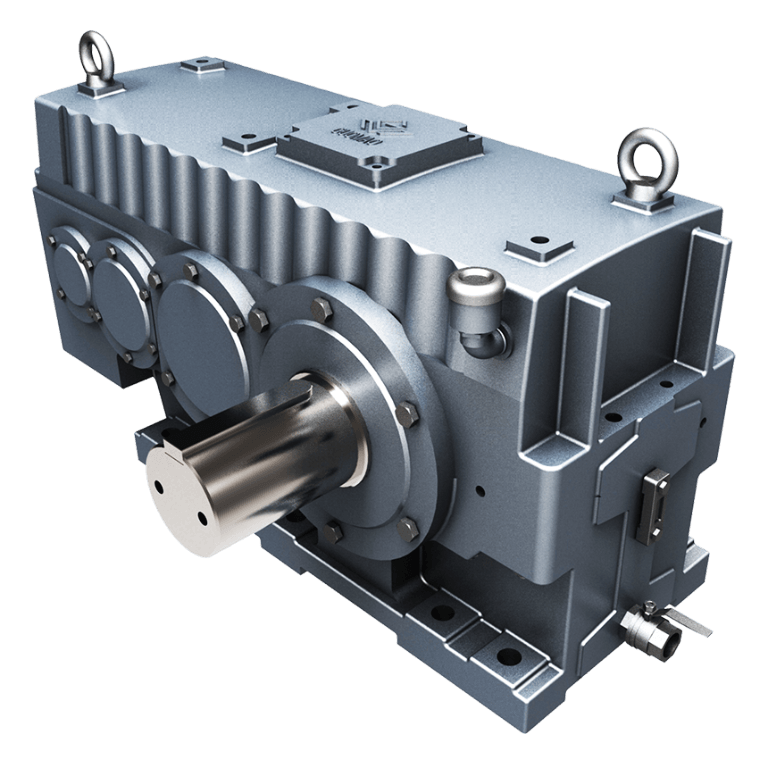

GM — модульная серия тяжёлых индустриальных редукторов GUOMAO (каталог NO.005), 9 типоразмеров GM10–GM90. Два типа передачи: цилиндрическая с параллельными валами (2, 3 и 4 ступени, передаточные числа 6,3–400) и коническо-цилиндрическая угловая (3, 4 и 5 ступеней, 14–1 800). Входная мощность 2,8–2 975 кВт, номинальный выходной момент 5,4–183 кН·м, максимальный вдвое выше номинального. Тихоходный вал горизонтальный или вертикальный, сплошной (S) или полый (H); монтаж на лапах (F), на моментной опоре (T) или фланцевый. КПД 0,97 / 0,955 / 0,94 / 0,93 при двух, трёх, четырёх и пяти ступенях.
- Типоразмеры
- 9 (GM10–GM90)
- Тип передачи
- цилиндрическая с параллельными валами (P/PV) или коническо-цилиндрическая угловая (R/RV)
- Число ступеней
- 2–4 (цилиндрические), 3–5 (коническо-цилиндрические)
- Передаточные числа
- 6,3–400 (цилиндрические), 14–1 800 (коническо-цилиндрические)
- Входная мощность PN1
- 2,8–2 975 кВт
- Номинальный выходной момент MN2
- 5,4–183 кН·м; максимальный MK2max = 2 × MN2
- КПД
- 0,97 / 0,955 / 0,94 / 0,93 при 2 / 3 / 4 / 5 ступенях
- Исполнения
- тихоходный вал горизонтальный или вертикальный, сплошной (S) или полый (H); лапы (F), моментная опора (T), фланец; масса 240–3 550 кг
Планетарные редукторы GTN

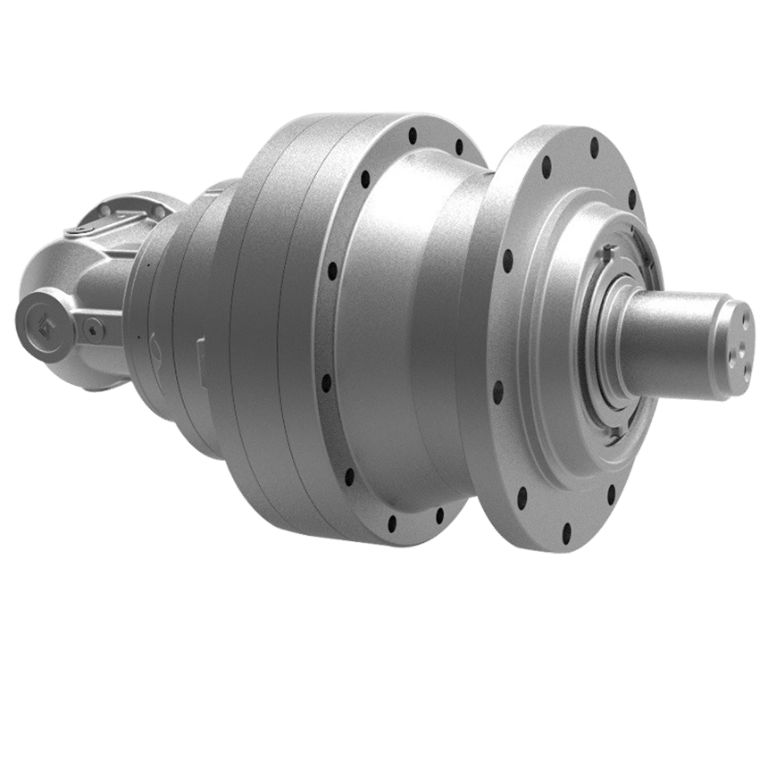

GTN — модульная программа планетарных приводов общего назначения, 18 типоразмеров GTN00–GTN21. Соосное исполнение (L) — от одной до четырёх ступеней, передаточные числа 3,43–2 692, номинальный момент 1,25–656 кН·м, максимальный до 934 кН·м. Угловое исполнение (R) с конической спиральнозубой первой ступенью — от двух до четырёх ступеней, 7,13–953, момент до 404 кН·м. Мощность 0,07–260 кВт, КПД 0,97 / 0,94 / 0,91 / 0,88 при одной, двух, трёх и четырёх ступенях. Монтаж фланцевый, лапный или насадной; корпус из высокопрочного чугуна, внутренние соединения шлицевые.
- Типоразмеры
- 18 (GTN00–GTN21); в таблицах моментов дополнительно GTN23 и GTN25
- Соосное исполнение (L)
- 1–4 ступени, передаточные числа 3,43–2 692, номинальный момент 1,25–656 кН·м
- Угловое исполнение (R)
- 2–4 ступени (первая — коническая спиральнозубая), 7,13–953, момент до 404 кН·м
- Максимальный момент
- до 934 кН·м
- Мощность
- 0,07–260 кВт
- КПД
- 0,97 / 0,94 / 0,91 / 0,88 при 1 / 2 / 3 / 4 ступенях
- Монтаж и выход
- фланец, лапы, насадное; вал со шпонкой, шлицевой, полый шлицевой или полый со стяжным кольцом
- Вход
- фланец IEC (P71–P250), встроенный компактный двигатель (до GTN07), вал со шпонкой или с вентилятором
Редукторы HE для одношнековых экструдеров

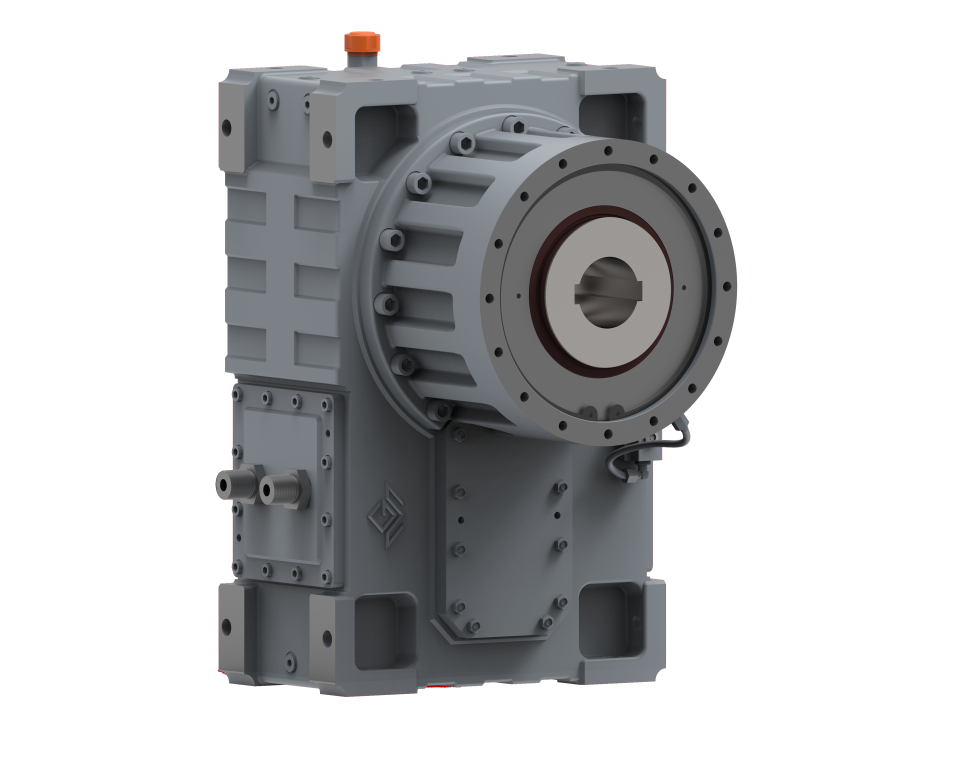

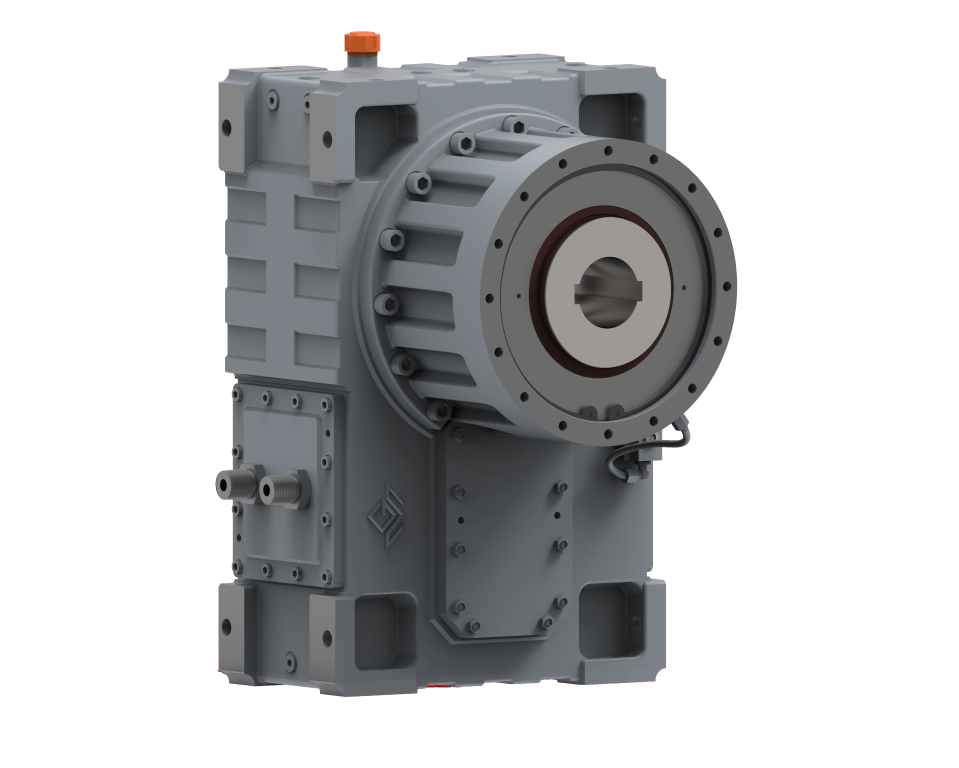

HE — специализированный редуктор GUOMAO для одношнековых экструдеров с повышенным крутящим моментом. Серия разработана подразделением индустриальных редукторов (то же, что и HB) и позиционируется производителем как решение с высокой несущей способностью, плавным ходом и высоким КПД. В программе экструдерных редукторов GUOMAO HE стоит над серийной ZLYJ и высоконагруженной JE — над теми применениями, где момент на шнеке выходит за пределы стандартных рядов. Диапазоны мощности, момента и передаточных чисел производитель не публикует: каталог HE не выложен, подбор ведётся по опросному листу.
- Назначение
- одношнековые экструдеры с повышенным крутящим моментом
- Место в линейке
- выше серийной ZLYJ и высоконагруженной JE
- Конструктивная группа
- индустриальные редукторы GUOMAO (общее подразделение с серией HB)
- Заявленные особенности
- высокая несущая способность, плавность хода, высокий КПД
- Числовые диапазоны
- производителем не публикуются, подбор по опросному листу
- Смежные серии по параметрам
- ZLYJ 3,9–748 кВт, до 43,9 кН·м; JE до 450 кВт, до 41,7 кН·м
Редукторы JE для экструдеров
JE — высоконагруженная серия редукторов GUOMAO для одношнековых экструдеров: 10 типоразмеров JE3–JE12, двухступенчатая передача, передаточные числа от 6,3 до 28. Номинальная мощность до 450 кВт, момент на выходном валу 2,41–41,68 кН·м. Значения таблиц подбора уже учитывают коэффициент условий работы и коэффициент запаса: для пластиковых экструдеров они применяются напрямую, для резиновых умножаются на 0,9. Штатное исполнение — естественное охлаждение и погружная смазка; тепловая мощность 25–111 кВт без дополнительного охлаждения и до 417 кВт с маслоохладителем.
- Типоразмеры
- 10 (JE3–JE12)
- Число ступеней
- 2
- Передаточные числа
- 6,3–28 (14 значений)
- Номинальная мощность
- до 450 кВт (вход 750–1 500 об/мин)
- Момент на выходном валу
- 2,41–41,68 кН·м
- Тепловая мощность
- 25–111 кВт без охлаждения; до 417 кВт с маслоохладителем
- Штатное исполнение
- естественное охлаждение, погружная смазка, упорный подшипник повышенного класса
- Выходное отверстие
- шпонка (H), прямобочные шлицы (R), эвольвентные шлицы (K)

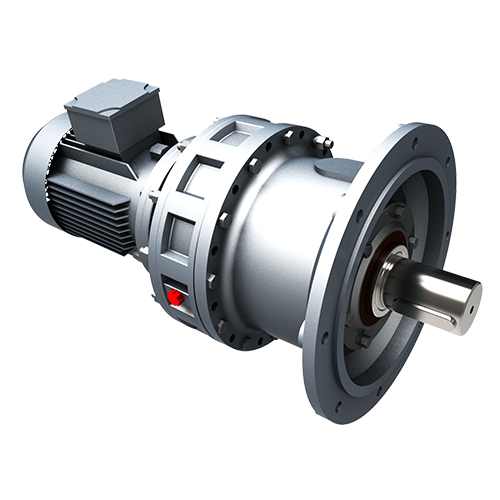

Циклоидальные редукторы компактной серии

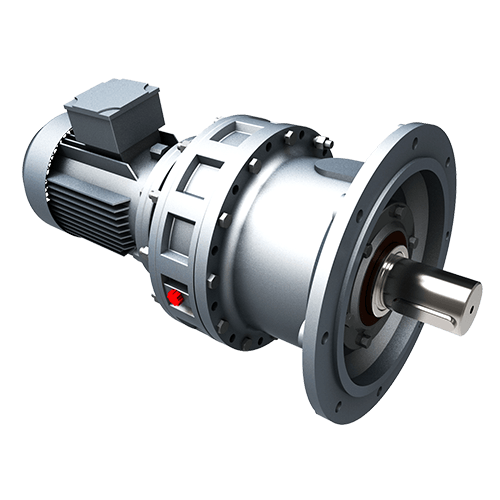

XWD и XLD — циклоидальные мотор-редукторы X-ряда, выпускаемого по стандарту предприятия Q/320412LDC009: XWD на лапах (горизонтальное исполнение), XLD на фланце (вертикальное). X-ряд эквивалентен B-ряду (BWD/BLD) по передаточным числам, мощности и моменту, но отличается габаритными и присоединительными размерами — это позволяет подобрать замену под существующее посадочное место. 12 одноступенчатых типоразмеров X1–X12 с высотой оси 100–540 мм, 13 двухступенчатых и 8 трёхступенчатых. Мощность двигателя 0,12–90 кВт, момент до 30 кН·м, передаточные числа от 7 до 658 503.
- Исполнения
- XWD — лапное (горизонтальное), XLD — фланцевое (вертикальное), со встроенным двигателем
- Типоразмеры
- 12 одноступенчатых X1–X12 (высота оси 100–540 мм), 13 двухступенчатых, 8 трёхступенчатых
- Передаточные числа
- 7–87 (1 ступень), 99–7 569 (2), 8 041–658 503 (3)
- Мощность двигателя
- 0,12–90 кВт
- Максимальный выходной момент
- до 30 кН·м
- КПД одной ступени
- свыше 90 %
- Стандарт ряда
- Q/320412LDC009 (соответствие типоразмерам B-ряда по таблице каталога)
- Ограничения
- вход не более 1 500 об/мин; выходной вал не воспринимает осевую нагрузку

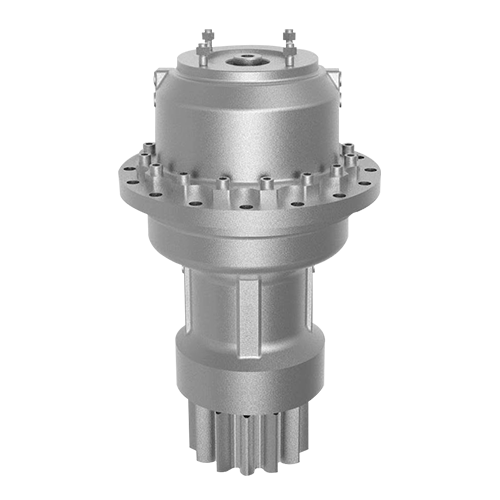

Планетарные приводы механизма поворота

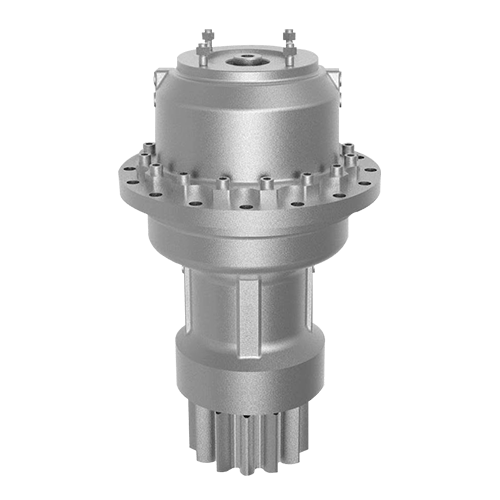

GLW — планетарные приводы механизма поворота: выходным звеном служит приводная шестерня, входящая в зацепление с венцом опорно-поворотного устройства. 20 типоразмеров, две, три или четыре планетарные ступени, передаточные числа 18–4 500, допускаемый момент 3 000–500 000 Н·м. Монтаж только фланцевый в трёх вариантах — под гидромотор (две или три ступени) и под электродвигатель с тормозом. Вход: вал со шпонкой DIN 6885 или шлицевой DIN 5480. КПД 0,96 / 0,94 / 0,92 при двух, трёх и четырёх ступенях. Расчёт зубьев по DIN 3990, классификация режимов по FEM 1987.
- Назначение
- механизм поворота — приводная шестерня в зацеплении с венцом опорно-поворотного круга
- Типоразмеры
- 20 (01–110)
- Число ступеней
- 2, 3 или 4 планетарные
- Передаточные числа
- 18–4 500
- Допускаемый момент
- 3 000–500 000 Н·м
- КПД
- 0,96 / 0,94 / 0,92 при 2 / 3 / 4 ступенях
- Исполнения
- фланец A и B (съёмная шестерня, гидромотор или электродвигатель), фланец C (шестерня заодно с валом)
- Стандарты
- DIN 3990 (расчёт зубьев), FEM 1987 (режимы), DIN 6885 / DIN 5480 (вход); точность наружных зубьев 7

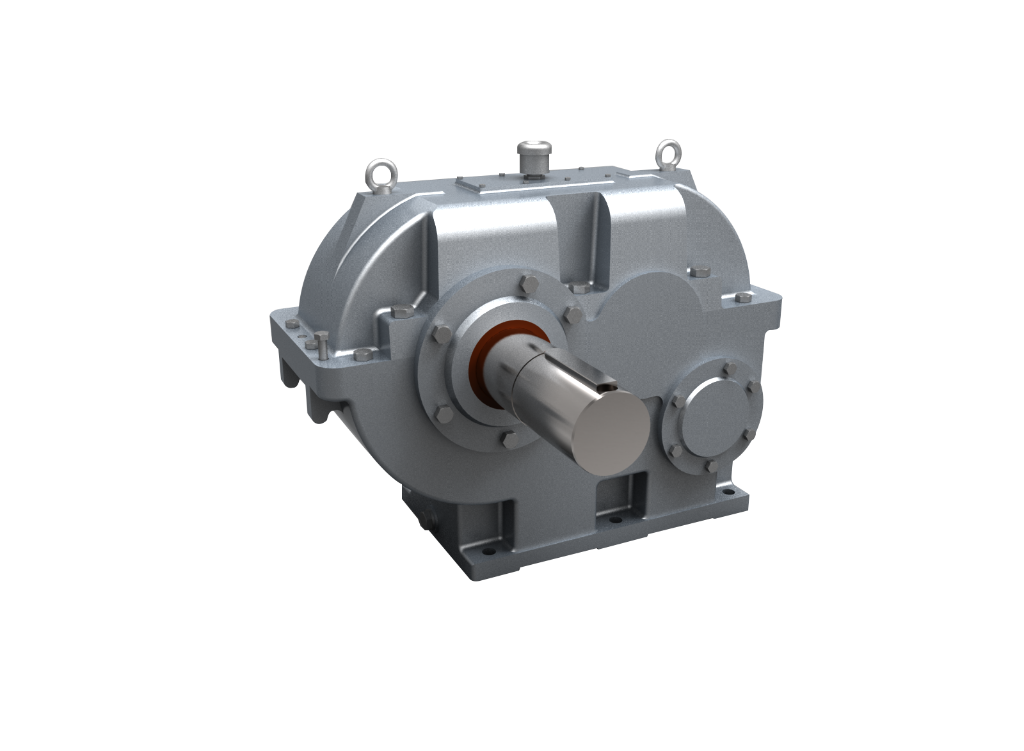

Редукторы для резиносмесителей

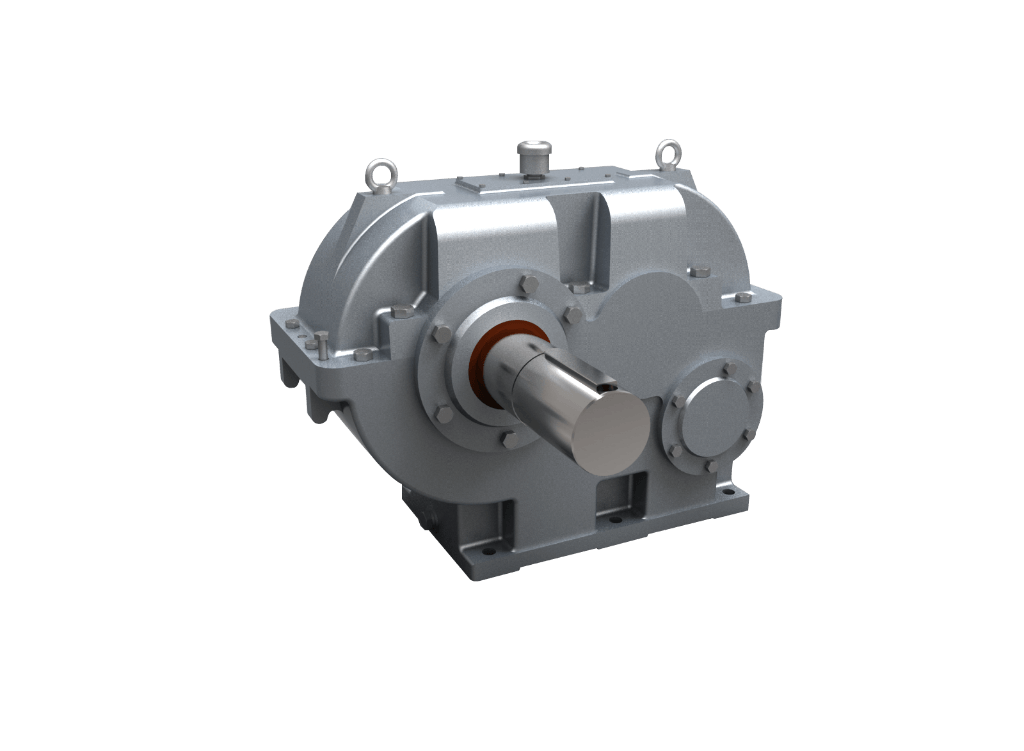

ML — специальные редукторы GUOMAO для закрытых резиносмесителей (密炼机) с одним выходным валом. Четыре типоразмера: ML35 — 16 кН·м, ML55 — 22 кН·м, ML75 — 33 кН·м, ML110 — 66 кН·м; частота вращения выходного вала 32 об/мин. Привод рассчитан на ударный характер нагрузки при загрузке камеры и на длительную работу с высоким моментом. В той же линейке резиновых машин GUOMAO выпускает двухвальные редукторы резиносмесителей M50–M160 (объём камеры 50–160 л, момент 36–120 кН·м) и редукторы вальцов SK/XK.
- Назначение
- закрытые резиносмесители (密炼机)
- Типоразмеры
- 4 (ML35, ML55, ML75, ML110)
- Выходной момент
- 16 / 22 / 33 / 66 кН·м
- Частота вращения выходного вала
- 32 об/мин
- Конструкция
- один выходной вал (橡胶单出轴)
- Смежные серии
- двухвальные M50–M160 (36–120 кН·м), вальцы SK/XK (24–192 кН·м)
- Числовые диапазоны
- мощность, передаточные числа и габариты производителем не публикуются
Редукторы для двухшнековых экструдеров

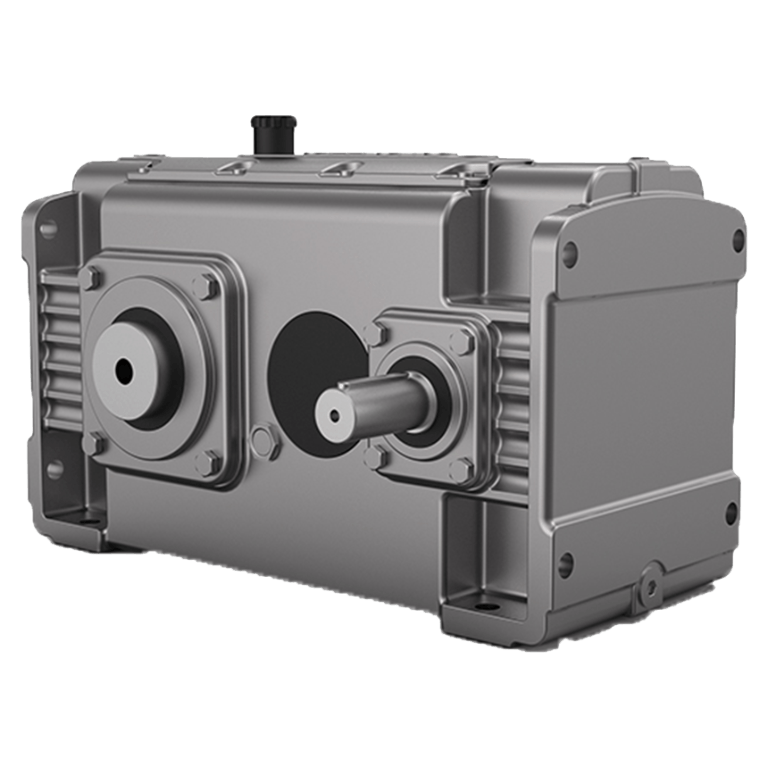

SZ и SZL — редукторы для конических двухшнековых пластиковых экструдеров. Привод состоит из двух самостоятельных корпусов: редукторной коробки, понижающей обороты и повышающей момент, и раздаточной коробки, которая распределяет момент на два конических шнека и обеспечивает их синхронное встречное вращение. По семь моделей в каждом ряду: SZ45–SZ92 (18,5–110 кВт) и SZL51–SZL92 (22–110 кВт), момент на каждом шнеке 1 972–13 130 Н·м, выходная частота 37,5–44,9 об/мин при входе 1 500 об/мин. Номер типоразмера соответствует диаметру большого конца шнека.
- Модели
- SZ45, SZ50, SZ55, SZ55F, SZ65, SZ80, SZ92; SZL51, SZL55, SZL55F, SZL65, SZL80, SZL80/173, SZL92
- Конструкция
- редукторная коробка + отдельная раздаточная коробка, синхронное встречное вращение шнеков
- Входная мощность
- 18,5–110 кВт (SZ), 22–110 кВт (SZL)
- Момент на каждом шнеке
- 1 972–13 130 Н·м
- Частота вращения
- вход 1 500 об/мин, выход 37,5–44,9 об/мин
- Зубчатые колёса
- низкоуглеродистая легированная сталь, цементация, закалка, шлифование; корпус раздаточной коробки — высокопрочный чугун
- Охлаждение
- змеевики оборотной воды в обеих коробках, температура воды на входе не выше 30 °C
- Присоединение двигателя
- упругая муфта
Цилиндрические редукторы
ZY — цилиндрические редукторы с параллельными валами и твёрдыми шлифованными зубьями. Четыре модификации по числу ступеней: ZDY — одна (13 типоразмеров, межосевое расстояние 80–560 мм, передаточные числа 1,25–5,6), ZLY — две (17 типоразмеров, 112–710 мм, 6,3–20), ZSY — три (14 типоразмеров, 160–710 мм, 22,4–100), ZFY — четыре (14 типоразмеров, 180–800 мм, 100–500). Мощность 1,1–6 000 кВт, номинальный момент на тихоходном валу до 520 кН·м. Шестерни из высокопрочной низкоуглеродистой легированной стали, цементация, закалка и шлифование.
- Модификации
- ZDY (1 ступень), ZLY (2), ZSY (3), ZFY (4)
- Типоразмеры
- межосевое расстояние 80–800 мм
- Передаточные числа
- 1,25–5,6 / 6,3–20 / 22,4–100 / 100–500 по модификациям
- Мощность
- 1,1–6 000 кВт
- Номинальный момент на тихоходном валу
- до 520 кН·м
- Зубчатые колёса
- низкоуглеродистая легированная сталь, цементация, закалка, шлифование (твёрдая поверхность)
- Схемы сборки
- девять (I–IX)
- Опции
- обратный останов CKF-A, змеевик (PG) или маслоохладитель (GL), принудительная смазка (DPB / WXH)

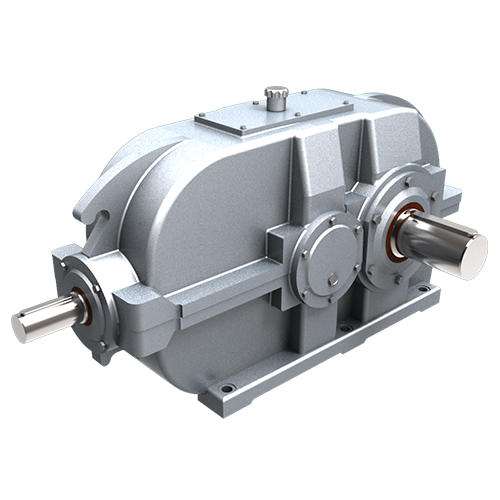

Конические цилиндрические редукторы

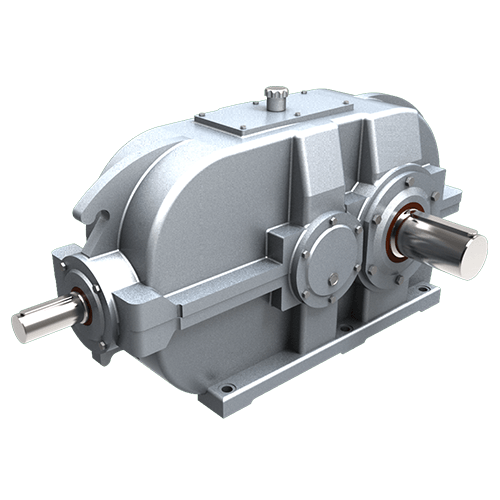

Конически-цилиндрические редукторы DBY/DCY с перпендикулярным расположением входного и выходного валов. DBY — двухступенчатые (коническая передача Глисона плюс цилиндрическая косозубая), 12 типоразмеров с межосевым расстоянием 160–560 мм и передаточными числами 8–14. DCY — трёхступенчатые, 15 типоразмеров 160–800 мм, передаточные числа 16–71. Мощность 4,5–2 850 кВт, момент на тихоходном валу до 778 кН·м. Изготавливаются по JB/T 9002-1999 и заменяют редукторы SS, ZQ и ZL. Зубья цементированы, закалены и шлифованы; выходной вал сплошной или полый — со шпонкой (H) или со стяжным кольцом (D).
- Модификации
- DBY — 2 ступени (12 типоразмеров), DCY — 3 ступени (15 типоразмеров)
- Межосевое расстояние
- 160–560 мм (DBY), 160–800 мм (DCY)
- Передаточные числа
- 8–14 (DBY), 16–71 (DCY)
- Мощность
- 4,5–2 850 кВт
- Номинальный момент на тихоходном валу
- до 778 кН·м
- Стандарт
- JB/T 9002-1999; замена редукторов SS, ZQ, ZL
- Выходной вал
- сплошной или полый (K): со шпонкой (H) либо со стяжным кольцом (D)
- Условия эксплуатации
- вход не более 1 500 об/мин, окружная скорость зубьев до 20 м/с, −40…+45 °C
Редукторы подъёма кранов европейского типа

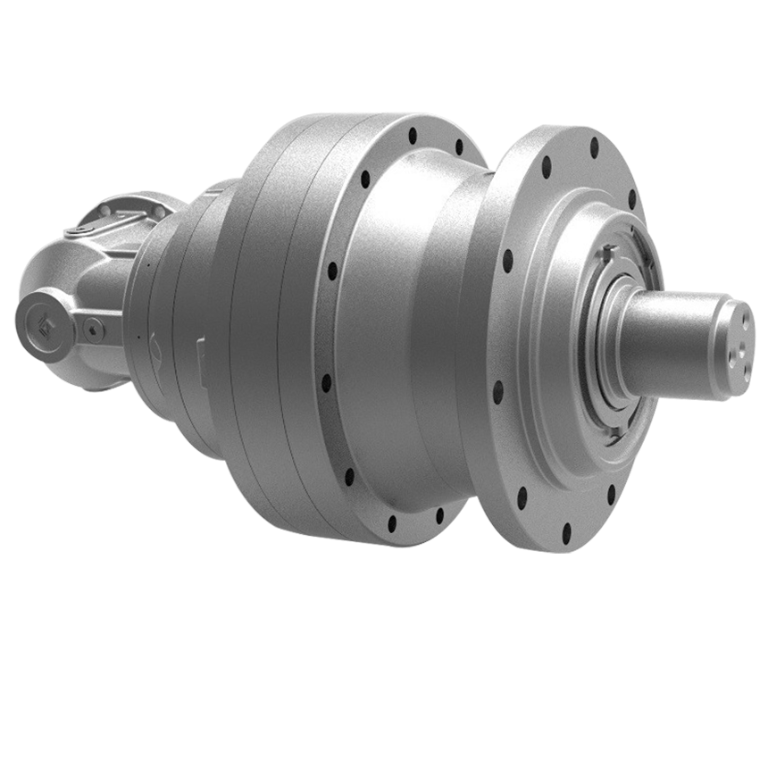

GTX — привод механизма подъёма кранов европейского типа, позиция планетарной программы GUOMAO. Мощность 2,6–40 кВт, передаточные числа 34,3–230, крутящий момент 450–14 000 Н·м — диапазон, закрывающий лебёдки электрических талей и кран-балок грузоподъёмностью примерно до 20 т. Компоновка моноблочная: редуктор агрегатируется с двигателем и тормозом и крепится к барабану лебёдки. Серия выпущена в рамках программы импортозамещения приводов европейских кранов и с 2023 года поставляется серийно. Отдельный каталог не опубликован: типоразмеры и присоединительные размеры уточняются по опросному листу.
- Назначение
- механизм подъёма кранов европейского типа
- Мощность
- 2,6–40 кВт
- Передаточные числа
- 34,3–230
- Крутящий момент
- 450–14 000 Н·м
- Компоновка
- моноблок «двигатель + тормоз + редуктор» под установку на барабан лебёдки
- Группа продукции
- планетарные редукторы GUOMAO (行星减速机)
- Типоразмеры и исполнения
- каталог не опубликован, уточняются по опросному листу
Мотор-редукторы
Цилиндрические мотор-редукторы

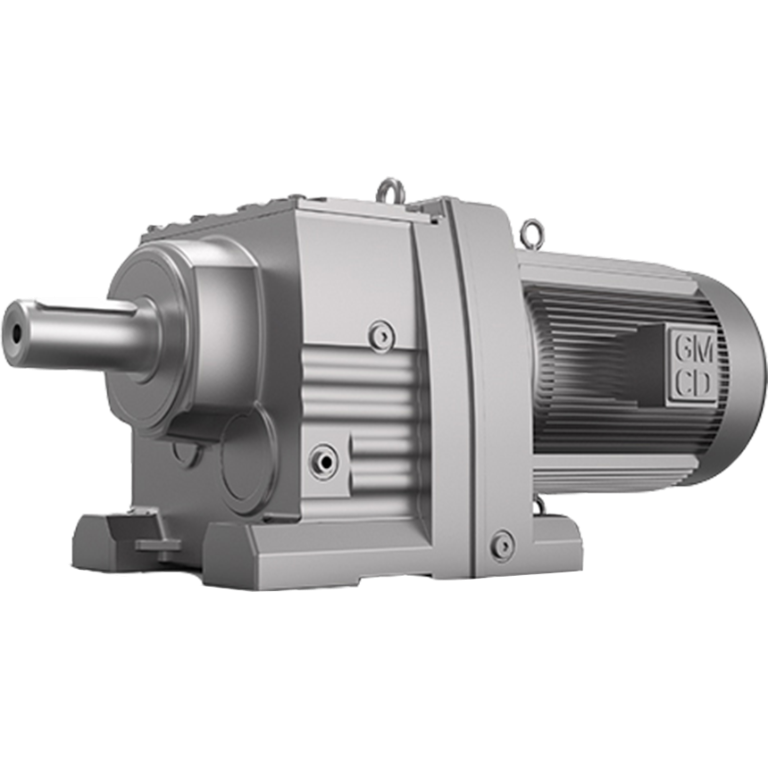

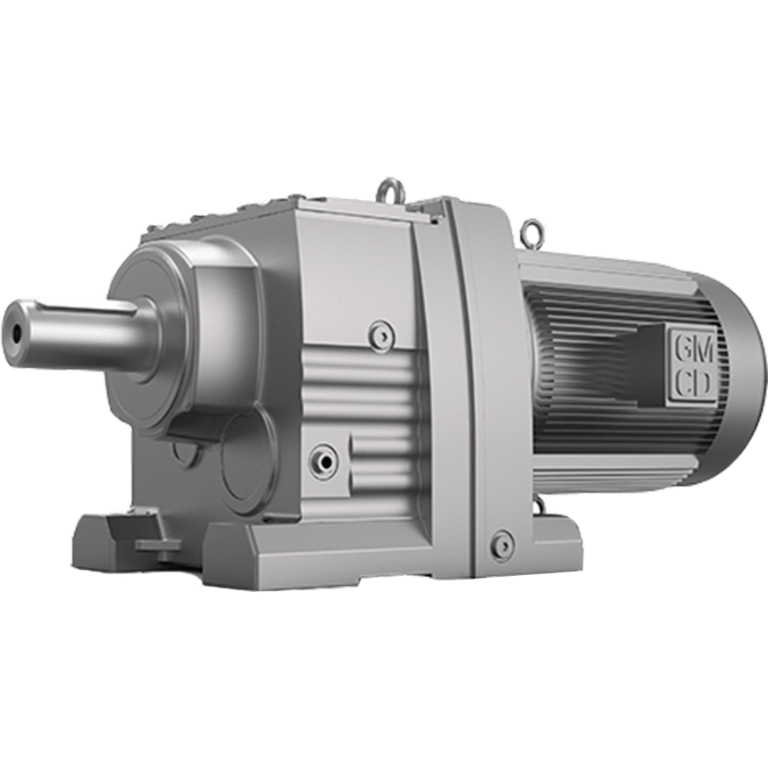

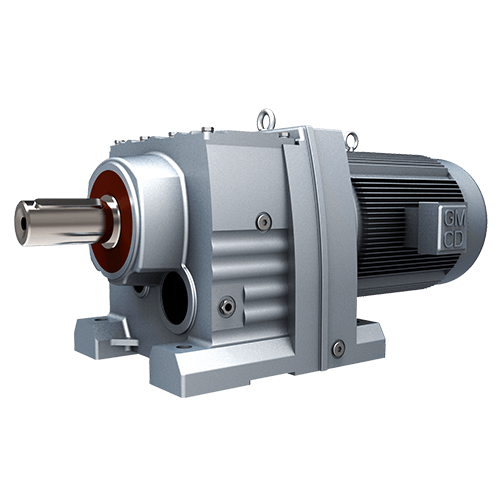

Соосные цилиндрические мотор-редукторы GR — базовая серия модульной программы GUOMAO: входной и выходной валы с малым эксцентриситетом, две или три ступени косозубых колёс. 14 типоразмеров GR19–GR179, максимальный выходной момент 85–36 600 Н·м, мощность двигателя 0,12–160 кВт, передаточные числа 1,3–26 995 с учётом сдвоенных исполнений GR..R. Корпус из высокопрочного чугуна, зубчатые колёса — газовая цементация, закалка и шлифование; КПД зубчатой ступени не ниже 95 %. Исполнения: лапы (GR), фланец B5 (GRF), фланец с удлинённой опорой под мешалки (GRM), вариант под отдельный привод (GR..AD).
- Типоразмеры
- 14 (GR19–GR179)
- Максимальный выходной момент
- 85–36 600 Н·м
- Передаточные числа
- 1,3–26 995 (с учётом сдвоенных GR..R)
- Мощность двигателя
- 0,12–160 кВт
- Число ступеней

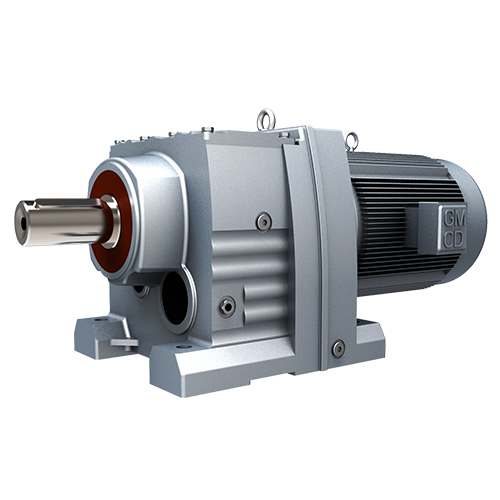

- 2 или 3 (одноступенчатое исполнение — серия GRX)
- Исполнения
- лапы GR, фланец B5 GRF, фланец с удлинённой опорой GRM, входной вал GR..AD, сдвоенные GR..R
- КПД зубчатой ступени
- не менее 95 %
- Условия эксплуатации
- −10…+40 °C, до 1 000 м над уровнем моря, реверсивная работа
Конические мотор-редукторы

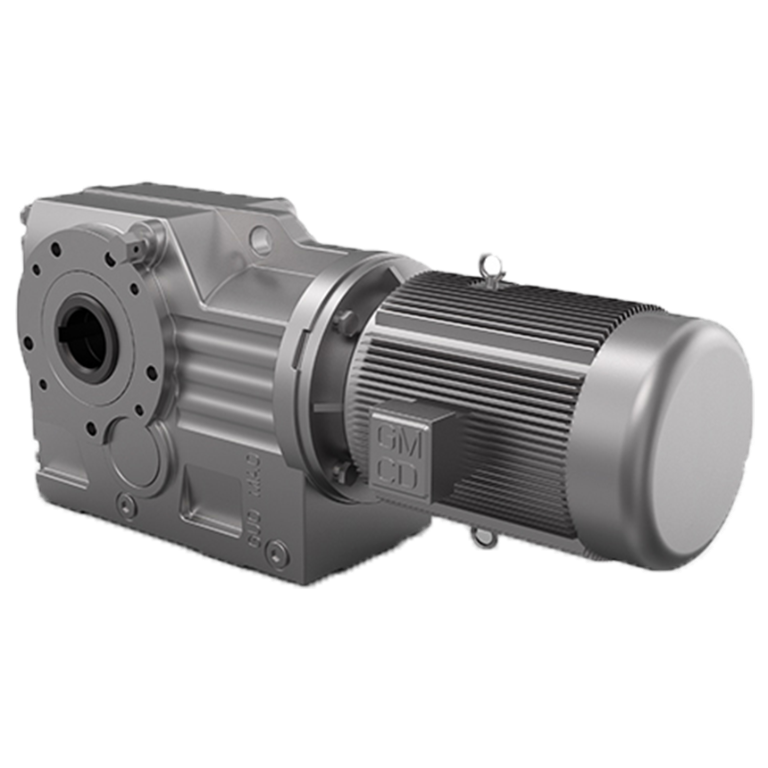

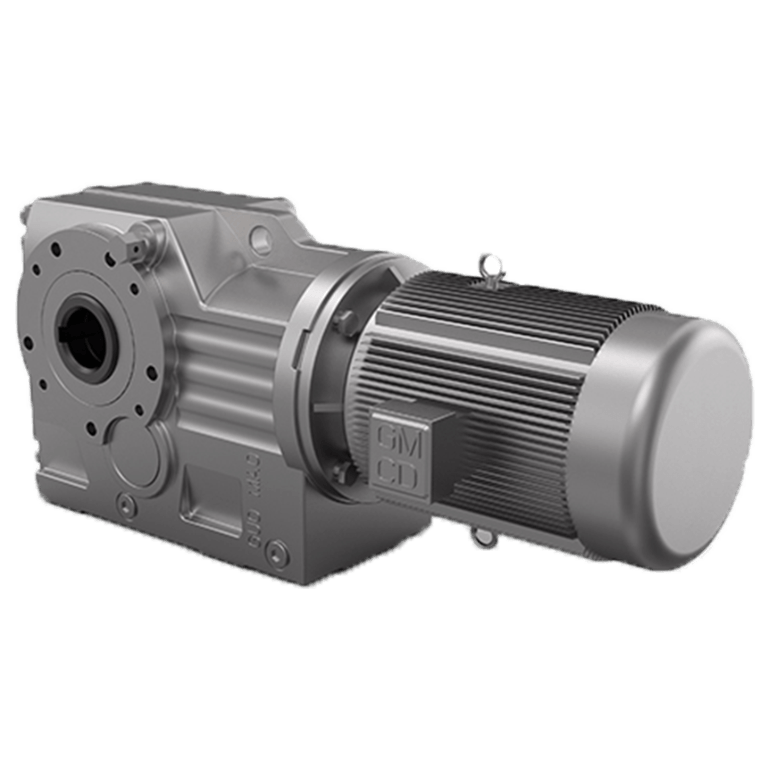

Коническо-цилиндрические мотор-редукторы GK с перпендикулярным расположением валов: две ступени косозубых цилиндрических колёс и одна ступень спиральнозубой конической передачи. 12 типоразмеров GK39–GK189 — самый широкий момент в линейке мотор-редукторов GUOMAO: 200–50 000 Н·м. Передаточные числа 5,36–29 414, мощность двигателя 0,12–200 кВт. Исполнения: на лапах (GK), фланец B5 (GKF) и B14 (GKAZ/GKHZ), насадное с полым валом (GKA/GKAF), полый вал со стяжным кольцом (GKH/GKHF), моментная опора (GKAT/GKHT), сдвоенные с GR (GK..R). Зубья цементированы, закалены и шлифованы.
- Типоразмеры
- 12 (GK39–GK189)
- Максимальный выходной момент
- 200–50 000 Н·м
- Передаточные числа
- 5,36–29 414
- Мощность двигателя
- 0,12–200 кВт
- Схема передачи
- 2 цилиндрические косозубые ступени + 1 коническая спиральнозубая
- Расположение валов
- выходной вал перпендикулярен входному
- Исполнения
- лапы GK, фланец B5 GKF, фланец B14 GKAZ/GKHZ, насадное GKA/GKAF, стяжное кольцо GKH/GKHF, моментная опора GKAT/GKHT
- КПД зубчатой ступени
- не менее 95 %
Мотор-редукторы с параллельными валами

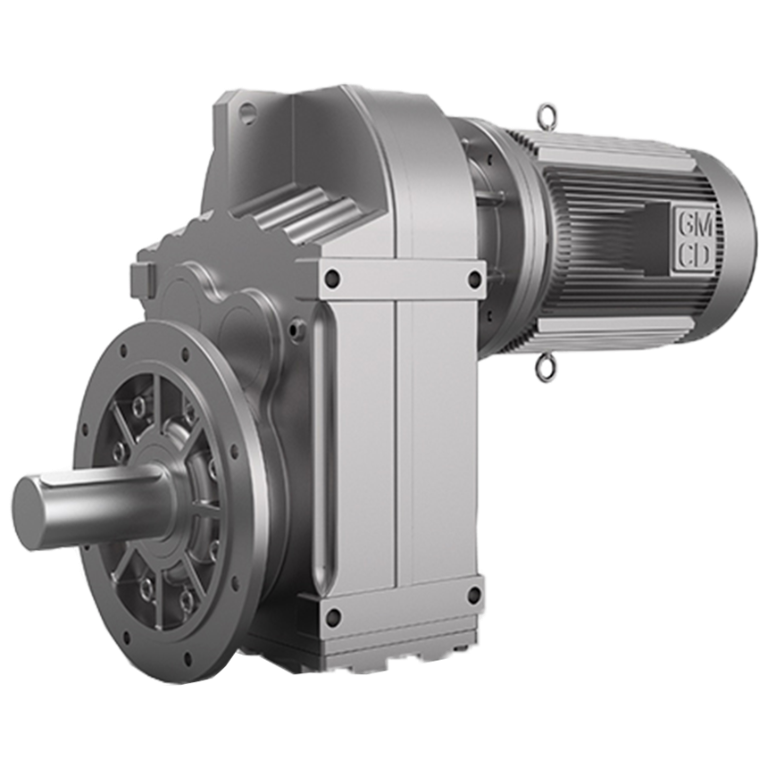

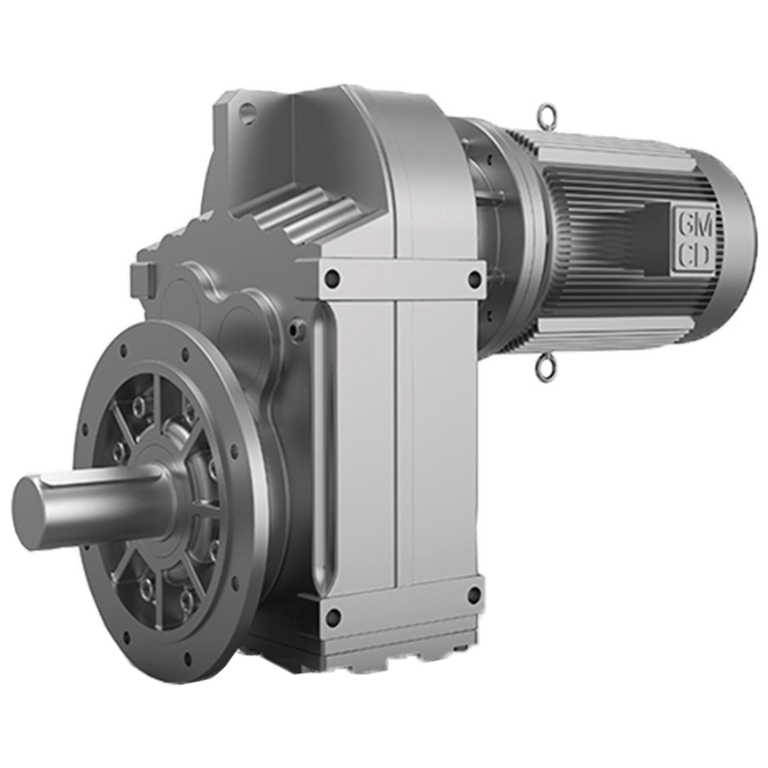

Плоские мотор-редукторы GF: все валы параллельны друг другу, передача — две или три ступени косозубых цилиндрических колёс. 10 типоразмеров GF39–GF159, максимальный выходной момент 200–18 000 Н·м, передаточные числа 3,78–31 000, мощность двигателя 0,12–110 кВт по таблицам подбора каталога. Малая строительная высота позволяет встраивать привод вдоль рамы машины. Исполнения: на лапах (GF), фланец B5 (GFF), насадное с полым валом (GFA/GFAF), полый вал со стяжным кольцом (GFHF, GFHZ), моментная опора. Зубья цементированы, закалены и шлифованы; КПД ступени свыше 95 %.
- Типоразмеры
- 10 (GF39–GF159)
- Максимальный выходной момент
- 200–18 000 Н·м
- Передаточные числа
- 3,78–31 000
- Мощность двигателя
- 0,12–110 кВт
- Число ступеней
- 2 или 3 (косозубые цилиндрические)
- Расположение валов
- все валы параллельны, плоская компоновка
- Исполнения
- лапы GF, фланец B5 GFF, насадное GFA/GFAF, полый вал со стяжным кольцом GFHF/GFHZ, моментная опора
- КПД зубчатой ступени
- не менее 95 %

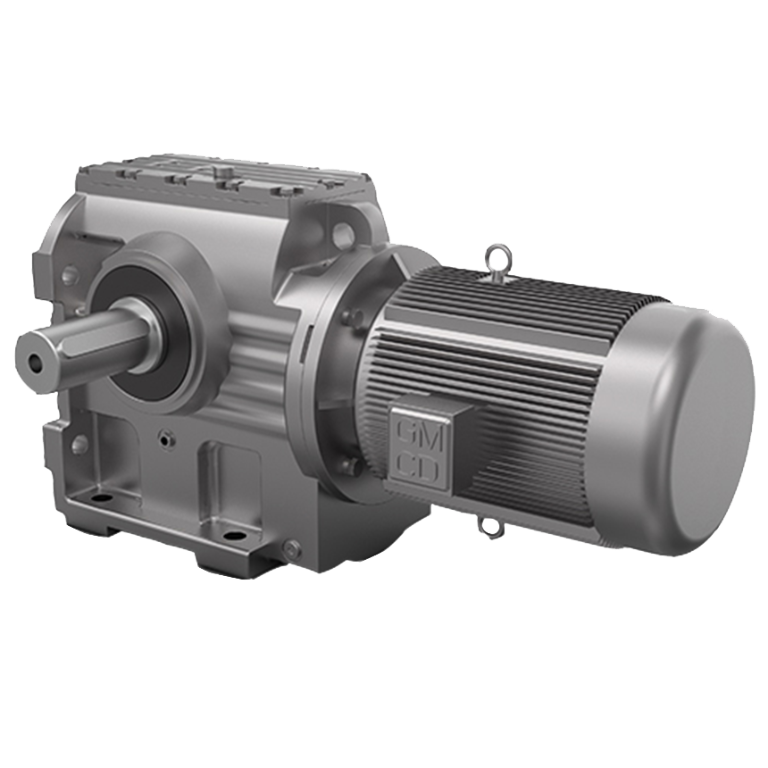

Цилиндрическо-червячные мотор-редукторы

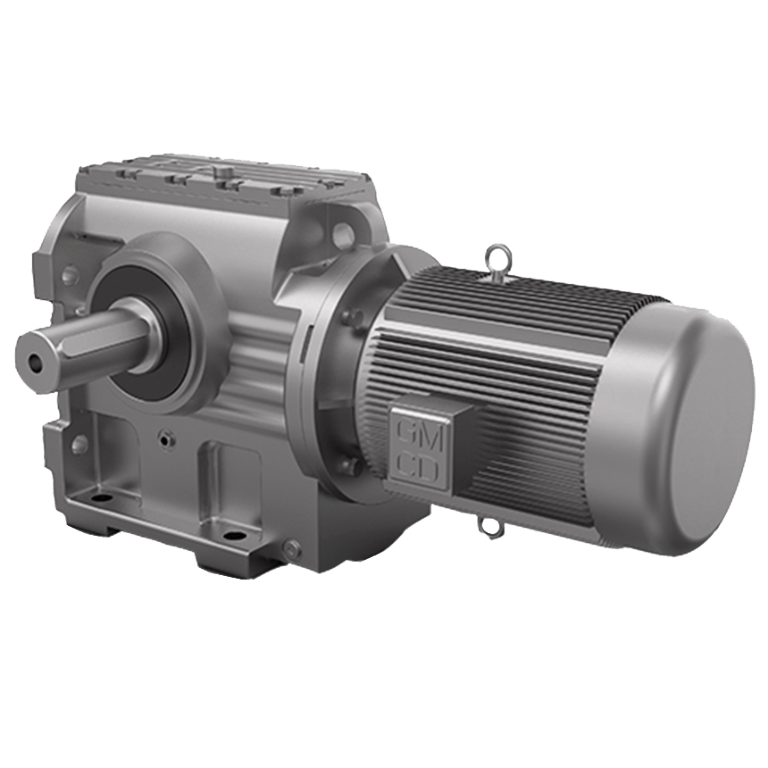

Цилиндрическо-червячные мотор-редукторы GS: выходной вал перпендикулярен входному, передача составлена из одной косозубой цилиндрической ступени и одной червячной. 8 типоразмеров GS39–GS109, максимальный выходной момент 87–6 500 Н·м, передаточные числа 9,1–33 818, мощность двигателя 0,12–30 кВт. КПД червячной пары — до 89 %, цилиндрической ступени — свыше 95 %. Исполнения: на лапах (GS), фланец B5 (GSF), насадное с полым валом (GSA), полый вал со стяжным кольцом (GSH/GSHF/GSHZ), моментная опора (GSAT/GSHT). Компактный габарит и высокие передаточные числа в одном корпусе.
- Типоразмеры
- 8 (GS39–GS109)
- Максимальный выходной момент
- 87–6 500 Н·м
- Передаточные числа
- 9,1–33 818
- Мощность двигателя
- 0,12–30 кВт
- Схема передачи
- 1 цилиндрическая косозубая ступень + 1 червячная
- КПД червячной пары
- до 89 %
- Исполнения
- лапы GS, фланец B5 GSF, насадное GSA, стяжное кольцо GSH/GSHF/GSHZ, фланец B14 GSHZ, моментная опора GSAT/GSHT
- Масса без двигателя
- 6,5–391,6 кг
Одноступенчатые соосные мотор-редукторы
GRX — одноступенчатое исполнение соосной серии GR: одна пара косозубых цилиндрических колёс, малые передаточные числа 1,26–6,52 и, соответственно, высокие выходные обороты. Семь типоразмеров GRX59–GRX139, максимальный выходной момент 70–1 500 Н·м, мощность двигателя 0,12–55 кВт. Два монтажных исполнения — на лапах (GRX) и с фланцем B5 (GRXF). Узлы унифицированы с GR: тот же корпус из высокопрочного чугуна, цементированные закалённые шлифованные зубья, те же присоединительные размеры под двигатели IEC. Масса редуктора без двигателя — от 8,7 до 145,9 кг.
- Типоразмеры
- 7 (GRX59–GRX139)
- Число ступеней
- одна (косозубая цилиндрическая)
- Максимальный выходной момент
- 70–1 500 Н·м
- Передаточные числа
- 1,26–6,52
- Мощность двигателя
- 0,12–55 кВт
- Исполнения
- на лапах (GRX), фланец B5 (GRXF)
- КПД зубчатой ступени
- не менее 95 %
- Масса без двигателя
- 8,7–145,9 кг
Циклоидальные мотор-редукторы
BLD и BWD — циклоидальные мотор-редукторы со встроенным двигателем прямого подключения: BLD монтируется на фланце (вертикально), BWD — на лапах (горизонтально). Планетарная передача с малой разностью зубьев и циклоидально-цевочным зацеплением по JB/T 2982 даёт до 1:87 в одной ступени при КПД свыше 90 %. Мощность двигателя 0,12–90 кВт, максимальный выходной момент до 30 кН·м. Передаточные числа 7–87 (одна ступень), 99–7 569 (две) и 8 041–658 503 (три). Основные детали зацепления изготовлены из подшипниковой стали; высокая перегрузочная способность и малый момент инерции.
- Исполнения
- BLD — фланцевое (вертикальное), BWD — лапное (горизонтальное), со встроенным двигателем
- Типоразмеры
- 11 одноступенчатых (B09–B9), 13 двухступенчатых, 8 трёхступенчатых
- Передаточные числа
- 7–87 (1 ступень), 99–7 569 (2), 8 041–658 503 (3)
- Мощность двигателя
- 0,12–90 кВт
- Максимальный выходной момент
- до 30 кН·м
- КПД одной ступени
- свыше 90 %
- Стандарт
- JB/T 2982
- Ограничения
- вход не более 1 500 об/мин; выходной вал не воспринимает осевую нагрузку
Частые вопросы — GUOMAO
Какое оборудование GUOMAO поставляет SDS?
SDS поставляет полную линейку продукции GUOMAO, включая редукторы и мотор-редукторы. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование GUOMAO?
Оборудование GUOMAO применяется в отраслях: металлургия, цементная промышленность, горно-обогатительная отрасль и краностроение и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки GUOMAO?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Цзянсу, г. Чанчжоу). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование GUOMAO у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по GUOMAO?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
