Китайский производитель промышленных энкодеров, индуктивных, ёмкостных и фотоэлектрических датчиков. Поставки в Россию через Swiss Drive Systems: подбор, пусконаладка и документация на русском. Комплексные решения для автоматизации — от датчиков до систем машинного зрения; производство в Тяньцзине (Китай), дочерние компании в Германии, Индии и США.
Электроника
Инкрементальные энкодеры
Инкрементальные энкодеры ELCO серии EV — девять подсерий на корпуса Ø 28–150 мм: миниатюрный EV28, компактные EV40A/EV40P в корпусе из цинкового сплава (IP66), EV50A/EV50P (EV50A совместим с фланцами 50 и 58 мм), стандартные EV58A/EV58P и сквозные полые EV90P (до Ø 45 мм) и EV150P (Ø 60–80 мм) для валов большого диаметра. Разрешение до 5 000 имп/об, выходы RS422 (TTL), push-pull (HTL) и NPN, питание 5 или 10–30 В DC, защита от переполюсовки и КЗ выходов. Подключение кабелем или разъёмами M12/M23.
- Типоразмеры
- Ø 28, 40, 50, 58, 90, 150 мм — EV28, EV40A/P, EV50A/P, EV58A/P, EV90P, EV150P
- Разрешение
- до 5 000 имп/об (EV28 — до 600, EV90P — до 4 096, EV150P — до 2 048)
- Выходной сигнал
- RS422 (TTL), push-pull (HTL), NPN с открытым коллектором (EV28, EV40); частота импульсов до 300 кГц, у EV40, EV58A, EV150P — до 800 кГц
- Вал
- сплошной Ø 4–12 мм; полый Ø 6–15 мм (EV40P, EV50P, EV58P); сквозной полый до Ø 45 мм (EV90P) и Ø 60–80 мм (EV150P)
- Частота вращения
- до 6 000 об/мин; EV50 без сальника — 12 000 об/мин; EV90P — 3 500 об/мин; EV150P — 3 000 об/мин
- Питание
- 5 В DC или 10–30 В DC
- Защита и температура
- от IP50 (EV28) до IP67 (EV40 опционально, EV50 с сальником); от −20 до +80…+90 °C, EV50 — −40…+85 °C
- Подключение
- кабель, разъём M12 5/8-pin, M23 12-pin
Цилиндрические индуктивные датчики (M-серия)
Индуктивные датчики ELCO серии M в резьбовом корпусе из никелированной латуни M12, M18 и M30 — около 250 исполнений (например, FI10-M30S-BN6L). Дальность срабатывания 2–15 мм, встраиваемый и невстраиваемый монтаж, выходы NPN/PNP с контактами NO, NC или NO + NC при 10–30 В DC, есть версии на 20–250 В AC и AC/DC. Частота переключения до 1 000 Гц, IP67, −25…+70 °C, подключение кабелем или разъёмом M12.
- Корпус
- M12 × 1, M18 × 1, M30 × 1,5; никелированная латунь
- Дальность срабатывания
- 2–15 мм; встраиваемые и невстраиваемые
- Выход и питание
- NPN или PNP, NO / NC / NO + NC, 10–30 В DC; версии 20–250 В AC и AC/DC
- Частота переключения
- 40–1 000 Гц в зависимости от модели
- Защита и подключение
- IP67, −25…+70 °C; кабель или разъём M12 4-pin
Фотоэлектрические датчики
Фотоэлектрические датчики ELCO в цилиндрических корпусах: OP12 (пластик, M12), OP18 (пластик, M18), OM18 (никелированная латунь, M18) и укороченный OG18, плюс прямоугольные OS/OSQ. Принципы: диффузный (50–600 мм), на отражение от рефлектора, в т. ч. поляризованный (до 3 м), и барьерный — 5 м у OP12, 10 м у OP18, до 60 м у OM18 (есть версии с лазером класса 1). Выходы NPN/PNP со светлым и тёмным включением, 10–30 В DC, IP67, −25…+65 °C.
- Корпус
- OP12 — пластик M12; OP18 — пластик M18; OM18 — никелированная латунь M18; OG18 — укороченный M18; OS/OSQ — прямоугольные
- Принцип и дальность
- диффузный 50–600 мм; на отражение, в т. ч. поляризованный, до 3 м; барьерный 5 м (OP12), 10 м (OP18), до 60 м (OM18)
- Источник света
- ИК- или красный светодиод; красный лазер класса 1 (OM18)
- Выход и питание
- NPN или PNP, светлое / тёмное включение (L.O / D.O); 10–30 В DC; ток нагрузки до 100 мА
- Защита
- IP67, −25…+65 °C (OP18, OM18); частота переключения до 800 Гц
Абсолютные однооборотные энкодеры
Абсолютные однооборотные энкодеры выдают уникальный код каждого положения вала в пределах оборота и не требуют референтного прохода после отключения питания. Основа линейки — EAC58 (Ø 58 мм): с валом (EAC58A) и полым валом (EAC58P) с выходом SSI или параллельным кодом Грея/двоичным до 13 бит (8 192 шага), EAC58-DP с Profibus-DP (12 Мбод, клеммная коробка с DIP-адресацией) и EAC58-EAND с токовым выходом 4–20 мА на 0–360°. Компактный EAC50 (Ø 50 мм) — параллельный выход NPN/PNP до 10 бит.
- Подсерии
- EAC50, EAC58A (вал), EAC58P (полый вал), EAC58-DP (Profibus-DP), EAC58-EAND (4–20 мА)
- Разрешение
- до 13 бит (8 192 шага/об); EAC50 — до 10 бит (1 024)
- Интерфейсы
- SSI (RS422, до 1 МГц); параллельный код Грея или двоичный (push-pull, NPN/PNP); Profibus-DP (до 12 Мбод, EN 50170); 4–20 мА (2-проводный, 0–360°)
- Вал
- сплошной Ø 6–10 мм; полый Ø 8–12 мм (EAC58P), Ø 8–15 мм (EAC58-DP)
- Частота вращения
- до 6 000 об/мин
- Питание
- 10–30 В DC или 5 В DC; EAC58-DP — 10–30 В DC
- Защита и температура
- IP65 (EAC58); −20…+80 °C, EAC58-DP — −40…+80 °C
- Подключение
- кабель, разъём M23 12/17-pin, клеммная коробка 3 × PG7 (EAC58-DP)
Ёмкостные датчики
Ёмкостные датчики ELCO обнаруживают металлические и неметаллические объекты, жидкости и сыпучие материалы. Линейка: цилиндрические M18 и M30 в корпусе из PBT или нержавеющей стали (по 48 моделей), плоские прямоугольные 50 × 30 × 7 и 50 × 20 × 10 мм, а также датчики уровня жидкости в трубопроводе. Дальность 8–22 мм (например, FC15-KM30-BN6L — 15 мм), выходы NPN/PNP NO/NC, питание 10–30 В DC, IP67, −25…+70 °C.
- Корпус
- цилиндр M18 × 1 / M30 × 1,5 (PBT или нержавеющая сталь); прямоугольный 50 × 30 × 7 и 50 × 20 × 10 мм (PBT)
- Дальность срабатывания
- 8–22 мм (прямоугольные — 8–10 мм); встраиваемые и невстраиваемые
- Выход
- NPN или PNP; NO, NC или NO + NC; ток нагрузки до 200 мА
- Питание и частота переключения
- 10–30 В DC; 10–30 Гц
- Защита и подключение
- IP67, −25…+70 °C; кабель или разъём M12 4-pin
Абсолютные многооборотные энкодеры
Абсолютные многооборотные энкодеры хранят угол и число оборотов, поэтому после отключения питания референтный проход не нужен. Основная серия EAM58 (Ø 58 мм, вал Ø 6–10 мм или полый вал Ø 8–15 мм) выпускается с интерфейсами SSI, 4–20 мА, Profibus-DP, PROFINET, EtherNet/IP, EtherCAT и CANopen; типовое разрешение 8 192 шага × 4 096 оборотов, версии -PNOM, -ENOM и -ECOM — с магнитным датчиком. Компактный EMM36 (Ø 36 мм) — SSI или CANopen, EAM90 со сквозным полым валом до Ø 28 мм — SSI или Profibus-DP. IP65, −40…+80 °C (EAM90 — −20…+80 °C).
- Подсерии
- EMM36 (Ø 36 мм); EAM58-EU, -EAND, -DP, -PN, -PNOM, -ENND, -ENOM, -ECND, -ECOM, -CAND (Ø 58 мм); EAM90-SS, EAM90-DP (Ø 90 мм)
- Разрешение
- стандартно 8 192 шага/об × 4 096 оборотов (13 + 12 бит); однооборотное до 18 бит (EAM58-PN, -PNOM) и 19 бит (EAM58-EU); EMM36 CANopen — до 16 + 16 бит
- Интерфейсы
- SSI (RS422), 4–20 мА, Profibus-DP (12 Мбод), PROFINET IO/RT, EtherNet/IP, EtherCAT (CoE, цикл от 62,5 мкс), CANopen (DSP 406)
- Вал
- сплошной Ø 6–10 мм; полый Ø 6–15 мм (EMM36, EAM58); сквозной полый Ø 12–28 мм (EAM90)
- Частота вращения
- до 6 000 об/мин; EAM58-CAND — 3 000 об/мин; EAM90-DP — 3 000 об/мин длительно
- Питание
- 10–30 В DC; EAM58-EU и EAM58-EAND — также 5 В DC
- Защита и температура
- IP65; −40…+80 °C (EAM90 — −20…+80 °C)
- Подключение
- M12 (3 × M12 у PROFINET, EtherNet/IP, EtherCAT), M23 12-pin, кабель, клеммная коробка 3 × PG7 (Profibus-DP)

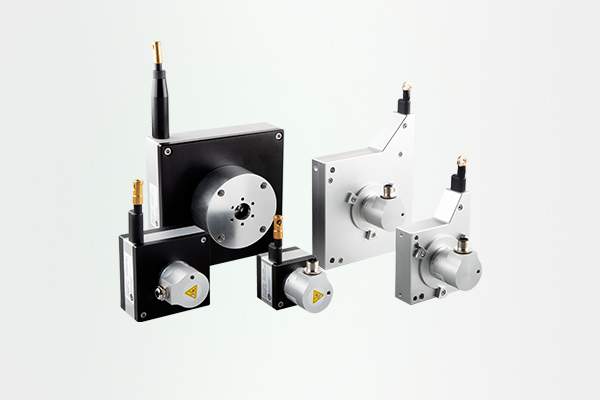

Тросовые механизмы EVD для энкодеров
Тросовые механизмы EVD преобразуют линейное перемещение во вращение вала энкодера: стальной трос с полимерным покрытием наматывается на мерный барабан, возвратная пружина держит его натянутым. Восемь исполнений с диапазоном 2–20 м, ход 200 мм (2–3 м) или 333,334 мм (5–20 м) на оборот барабана, линейность 0,05 % FS, повторяемость 0,01 %. Корпус из высокопрочного алюминиевого сплава, −25…+85 °C. Механизм монтируется на энкодер с фланцем B6 (синхрофланец, вал Ø 6 мм), например EAC58B6 или EAM58B6; разрешение и интерфейс определяет выбранный энкодер.
- Диапазон измерения
- 2, 3, 5, 6, 8, 10, 15, 20 м (EVD2000MB … EVD20000MB)
- Ход троса за оборот барабана
- 200 мм (2–3 м), 333,334 мм (5–20 м); разрешение = ход за оборот ÷ имп/об энкодера
- Линейность / повторяемость
- 0,05 % FS / 0,01 %
- Трос
- стальной с полимерным покрытием, Ø 1,3 мм (2–3 м), Ø 1,5 мм (5–20 м)
- Усилие пружины
- 8 Н / 10 Н
- Макс. скорость троса
- 15 000 мм/с
- Присоединение энкодера
- фланец B6 (синхрофланец, вал Ø 6 мм), например EAC58B6, EAM58B6
- Корпус и температура
- высокопрочный алюминиевый сплав, силиконовый пылезащитный колпачок выхода троса; −25…+85 °C
Частые вопросы — ELCO
Какое оборудование ELCO поставляет SDS?
SDS поставляет полную линейку продукции ELCO, включая электроника. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование ELCO?
Оборудование ELCO применяется в отраслях: станкостроение, упаковка, логистика и склады и пищевая промышленность и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки ELCO?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование ELCO у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
