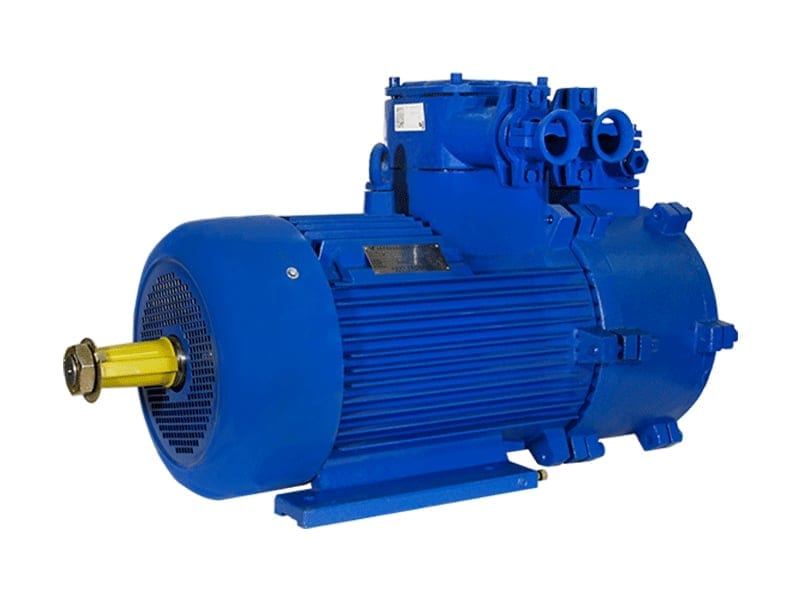

YBZ/YBZPEYBZ / YBZS / YBZE / YBZSE / YBZPE Series Flameproof Three-Phase Asynchronous Motors for Hoisting

Взрывозащищённый крановый с короткозамкнутым ротором

Взрывозащищённые крановые двигатели Xindali с короткозамкнутым ротором и взрывонепроницаемой оболочкой «d»: YBZ, двухскоростные YBZS, YBZE и YBZSE с дисковым тормозом, частотно-регулируемые YBZPE с тормозом. По каталогу завода — H112–250, 1,5–37 кВт в режиме S3 40 %, для газов подгрупп IIB и IIC, T1–T4. Сертификат ЕАЭС по ТР ТС 012/2011 (заявитель — Swiss Drive Systems): 1Ex db IIB T4 Gb X и 1Ex db IIC T4 Gb X, 0,12–375 кВт. SDS поставляла YBZPE 90S2-4 на 0,55 кВт и 112M2-4 на 2,2 кВт: IIC T4, IP55, изоляция H.

Характеристики

Мощность (S3 40 %): По каталогу — 1,5–37 кВт: 4 полюса — 2,2–15 кВт, 6 полюсов — 1,5–37 кВт, 8 полюсов — 7,5–30 кВт; по сертификату ЕАЭС — 0,12–375 кВт
Габариты / монтаж: По каталогу — H112–250; IM1001/IM1003 (на лапах), IM3001/IM3003 (фланец), IM3011/IM3013 (вертикальный фланцевый)
Полюса / синхронная частота: 4, 6, 8 (1500, 1000, 750 об/мин); YBZS, YBZSE — двухскоростные 4/16, 6/16, 8/20, 6/24
Напряжение / частота: По каталогу — 380 или 440 В, 50 или 60 Гц; по сертификату ЕАЭС — 220/380–230/400 В Δ, 380/660–400/690 В Y, 50/60 Гц
Взрывозащита по каталогу завода (GB 3836.2-2000): Exd IIB T4, Exd IIC T4; газы подгрупп IIB и IIC, температурные классы T1–T4
Сертификат ЕАЭС KG 417/043.CN.02.11569 (ТР ТС 012/2011): 1Ex db IIB T4 Gb X, 1Ex db IIC T4 Gb X — YBZ, YBZPE, YBZS, YBZE, YBZSE; −40…+40/+60 °C; действует до 04.06.2030
Степень защиты / охлаждение: По каталогу — корпус IP44 (IP54 по заказу), коробка выводов IP54; IC410 для H112–132, IC411 для H160–250; по сертификату ЕАЭС — IP54, IP55, IP56, IP65
Изоляция / режим / тормоз: F (до +40 °C) или H (до +60 °C); базовый режим S3 40 %, у двухскоростных — 25 % (высокая) и 15 % (низкая скорость); YBZE, YBZSE — пружинный тормоз DCZ или Lenze BFK458, 15–530 Н·м
