XINDALIэлектродвигатели из Китая
Wuxi Xindali Electric Motor Co., Ltd.
Китайский специализированный производитель крановых и металлургических электродвигателей с 30-летним опытом. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, документация на русском. Более 60 серий: крановые, частотно-регулируемые, взрывозащищённые двигатели и двигатели на постоянных магнитах. Национальный «Малый гигант» инноваций, 65+ патентов.
Электродвигатели

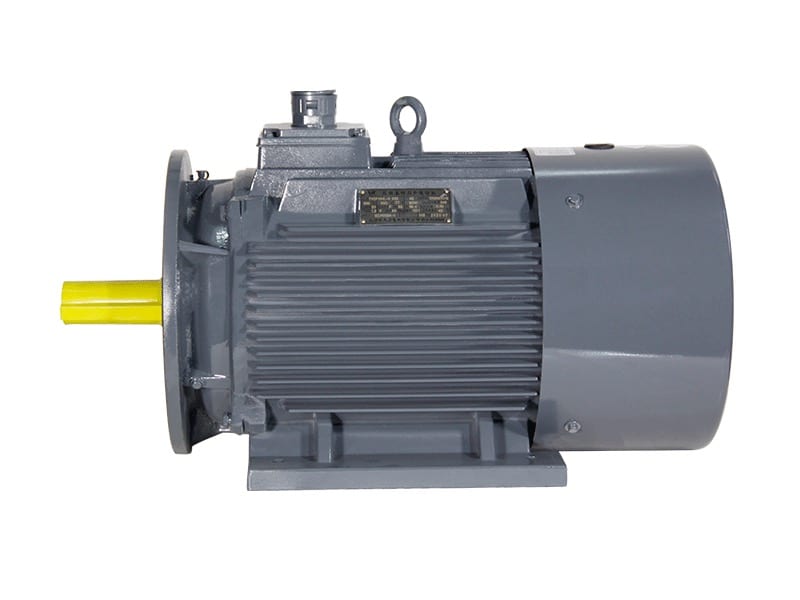

Синхронный с постоянными магнитами для ПЧ
TYCP — синхронные двигатели Xindali с возбуждением от редкоземельных магнитов NdFeB для питания от преобразователя частоты: 2,2–355 кВт, габариты H132–355, синхронная частота 750, 1000, 1500 или 3000 об/мин. КПД до 97,1 %, cos φ до 0,98; двигатели отвечают стандарту энергоэффективности GB 30253-2024. Есть исполнения для компрессоров (сервис-фактор 1,2–1,3) и для общего машиностроения; IP55 или IP65, охлаждение IC411 или IC416, изоляция F, режим S1. С H160 — досмазка подшипников без остановки. TBYCP — взрывозащищённая версия: Ex db IIA/IIB/IIC T4 Gb и пылевая Ex tb/tc IIIC T130 °C по GB/T 3836.
- Мощность
- 2,2–355 кВт
- Габариты (высота оси)
- H132–355
- Синхронная частота
- 750, 1000, 1500, 3000 об/мин (8 полюсов, 50–200 Гц)
- Напряжение / режим
- 380 В (другое — по заказу), питание от ПЧ; S1; сервис-фактор 1,0, 1,2, 1,3
- КПД / cos φ
- до 97,1 % / 0,95–0,98; соответствие GB 30253-2024
- Защита / охлаждение / изоляция
- IP55, IP65; IC411 или IC416; изоляция F
- Взрывозащита TBYCP (по каталогу, GB/T 3836)
- Ex db IIA T4 Gb, Ex db IIB T4 Gb, Ex db IIC T4 Gb; Ex tb IIIC T130 °C Db, Ex tc IIIC T130 °C Dc
- Условия
- −15…+40 °C, высота до 1000 м
Взрывозащищённый крановый с фазным ротором YBZR
Линейка взрывозащищённых крановых двигателей Xindali с видом взрывозащиты «взрывонепроницаемая оболочка d». YBZR с фазным ротором — 1,5–200 кВт в режиме S3 40 %, габариты H112–400, 6, 8 и 10 полюсов, 380–1140 В. Короткозамкнутые YBZ, двухскоростные YBZS и YBZE/YBZSE с дисковым тормозом — H112–250, 1,5–37 кВт; на их базе — частотные YBZP/YBZPE. Для кранов в зонах с газами подгрупп IIB и IIC, T1–T4. Сертификат ЕАЭС по ТР ТС 012/2011 с маркировкой 1Ex db IIB T4 Gb X и 1Ex db IIC T4 Gb X выдан на YBZ, YBZS, YBZE, YBZSE и YBZPE; на YBZR он не распространяется.
- Мощность (S3 40 %)
- YBZR — 1,5–200 кВт; YBZ/YBZE — 1,5–37 кВт
- Габариты (высота оси)
- YBZR — H112–400; YBZ, YBZS, YBZE, YBZSE — H112–250
- Полюса / синхронная частота
- YBZR — 6, 8, 10 (1000, 750, 600 об/мин); YBZ — 4, 6, 8 (1500, 1000, 750 об/мин); YBZS — двухскоростные
- Напряжение / частота
- YBZR — 380 или 440, 380/660, 660/1140 В; YBZ — 380 или 440 В; 50 или 60 Гц
- Взрывозащита по каталогу завода (GB 3836.2-2000)
- YBZR — Exd I, Exd IIB T4, Exd IIC T4; YBZ, YBZE — Exd IIB T4, Exd IIC T4
- Сертификат ЕАЭС (ТР ТС 012/2011)
- 1Ex db IIB T4 Gb X, 1Ex db IIC T4 Gb X — YBZ, YBZS, YBZE, YBZSE, YBZPE; −40…+40/+60 °C
- Защита / охлаждение
- YBZR — IP54, коробка выводов IP55; YBZ — IP44 (IP54 по заказу); IC410 для H112–132, IC411 для H160 и выше
- Изоляция / режим
- F (до +40 °C) или H (до +60 °C); базовый S3 40 % (YBZS — 25 % на высокой, 15 % на низкой скорости)

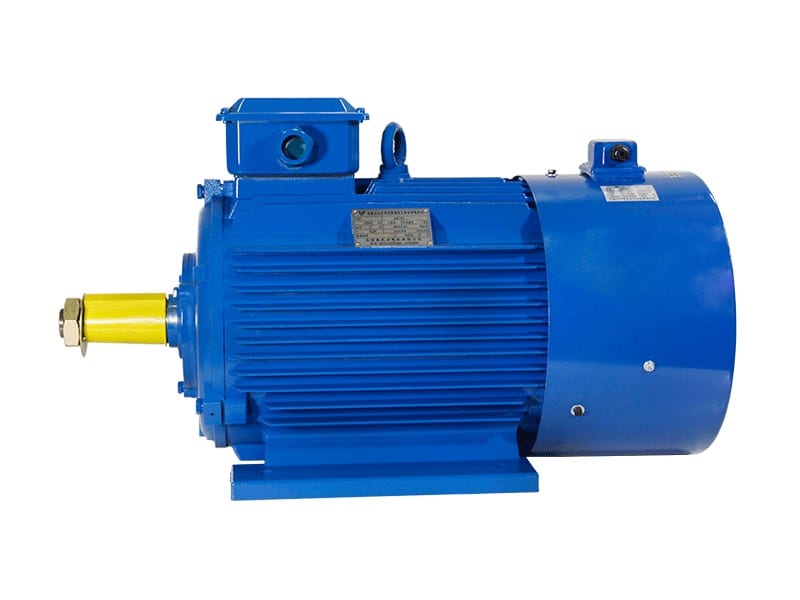

Частотно-регулируемый крановый
YZP — крановый и металлургический асинхронный двигатель с короткозамкнутым ротором для питания от преобразователя частоты: 0,37–400 кВт в режиме S3 40 %, габариты H90–400, 4, 6, 8 и 10 полюсов, 380 В 50 Гц. Регулирование 1–100 Гц: до 50 Гц — постоянный момент, выше — постоянная мощность. Независимый вентилятор (IC416) охлаждает двигатель на низкой скорости; изоляция F или H рассчитана на импульсы высших гармоник, обмотка пропитана методом VPI. Кратность пускового момента на 1 Гц — 1,5–2,0. Опции: термовыключатель, подогрев, энкодер, реле превышения скорости; с тормозом — YZPE, судовая — YZP-H.
- Мощность (S3 40 %)
- 0,37–400 кВт
- Габариты (высота оси)
- H90–400
- Полюса / синхронная частота
- 4, 6, 8, 10; 1500, 1000, 750, 600 об/мин
- Диапазон регулирования
- 1–100 Гц: постоянный момент до 50 Гц, постоянная мощность выше (4-полюсные H355–400 — до 75 Гц)
- Напряжение
- 380 В, 50 Гц; другое напряжение и частота — по заказу
- Режим работы
- базовый S3 40 %; пересчёт мощности: S3 15 % — ×1,35, S3 25 % — ×1,10, S3 60 % — ×0,80
- Охлаждение / защита
- IC416, независимый осевой вентилятор (центробежный — по заказу); двигатель IP54, вентилятор и тормоз IP23
- Изоляция
- F (до +40 °C) или H (до +60 °C), стойкая к импульсам высших гармоник; пропитка VPI

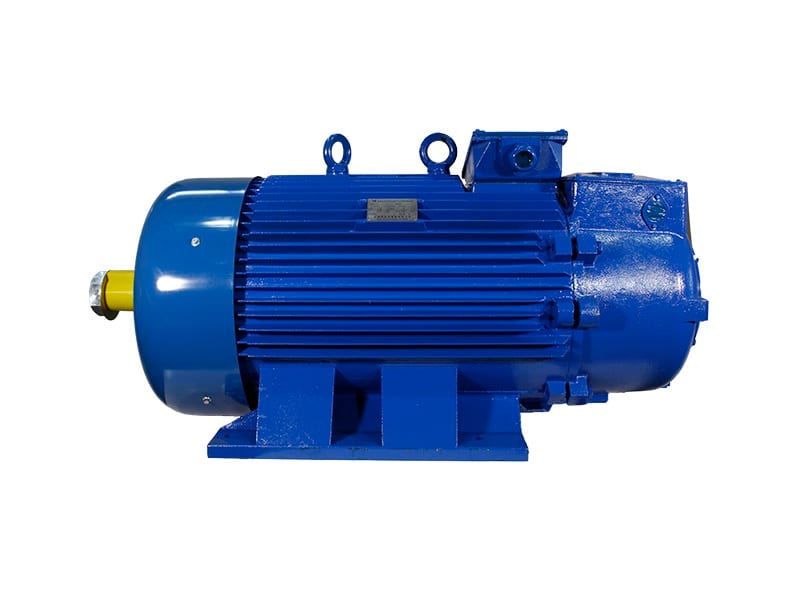

Крановый с фазным ротором
YZR — асинхронные двигатели Xindali с фазным ротором для кранов и металлургического оборудования: 1,5–200 кВт в базовом режиме S3 40 %, габариты H112–400, 6, 8 и 10 полюсов (1000, 750, 600 об/мин), 380 В 50 Гц. Рассчитаны на частые пуски, торможение и реверс при вибрации и ударах; кратность максимального момента 2,3–2,8. Контактные кольца в прессованной пластмассовой оболочке, щёткодержатели с пружинами постоянного нажатия. Крановое исполнение — IP44 и изоляция F, металлургическое — IP54 и изоляция H для среды до +60 °C. На той же базе — YZRE со встроенным тормозом и судовая YZR-H.
- Мощность (S3 40 %)
- 1,5–200 кВт
- Габариты (высота оси)
- H112–400 (112M–400L2)
- Полюса / синхронная частота
- 6, 8, 10; 1000, 750, 600 об/мин
- Напряжение
- 380 В, 50 Гц; обмотка статора Y до 132 кВт включительно, свыше — Δ
- Режим работы
- S2–S9, базовый S3 40 % (цикл 10 мин); классы пусков 6, 150, 300, 600 в час
- Степень защиты / охлаждение
- IP44 (крановое), IP54 (металлургическое); IC410 для H112–132, IC411 для H160–400
- Изоляция / условия
- F — до +40 °C, H — до +60 °C (металлургическое); высота до 1000 м
- Монтажные исполнения
- IM1001, IM1002, IM1003, IM1004, IM3001, IM3003, IM3011, IM3013

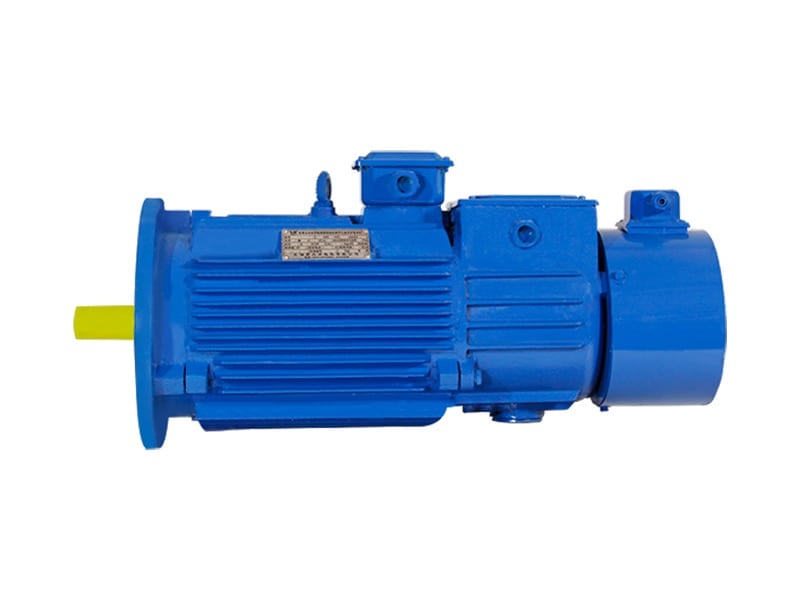

Крановый с фазным ротором и тормозом
YZRE — двигатель серии YZR с фазным ротором и встроенным дисковым электромагнитным тормозом постоянного тока; конструкция соответствует отраслевым стандартам JB/T 7077 и JB/T 7563. По таблицам каталога — габариты H112–250, 1,5–45 кВт в режиме S3 40 %, 6 и 8 полюсов, 380 В 50 Гц. Номинальный статический тормозной момент — 15–445 Н·м в исполнении для механизмов передвижения и 30–890 Н·м для механизмов подъёма, момент регулируется. Компактный узел «двигатель + тормоз» для механизмов с частыми пусками, остановами и перегрузками. Короткозамкнутый аналог — YZE.
- Мощность (S3 40 %)
- 1,5–45 кВт (6 полюсов), 7,5–37 кВт (8 полюсов)
- Габариты (высота оси)
- H112–250 (112M–250M2)
- Тормоз
- встроенный дисковый электромагнитный, постоянного тока; момент регулируется
- Статический тормозной момент
- 15–445 Н·м (передвижение), 30–890 Н·м (подъём)
- Напряжение
- 380 В, 50 Гц
- Режим работы
- S2–S9, базовый S3 40 %; Mmax/Mном 2,3–2,8
- Защита / охлаждение / изоляция
- IP44 или IP54; IC410 (H112–132), IC411 (H160–250); изоляция F или H
- Стандарты
- JB/T 7077, JB/T 7563

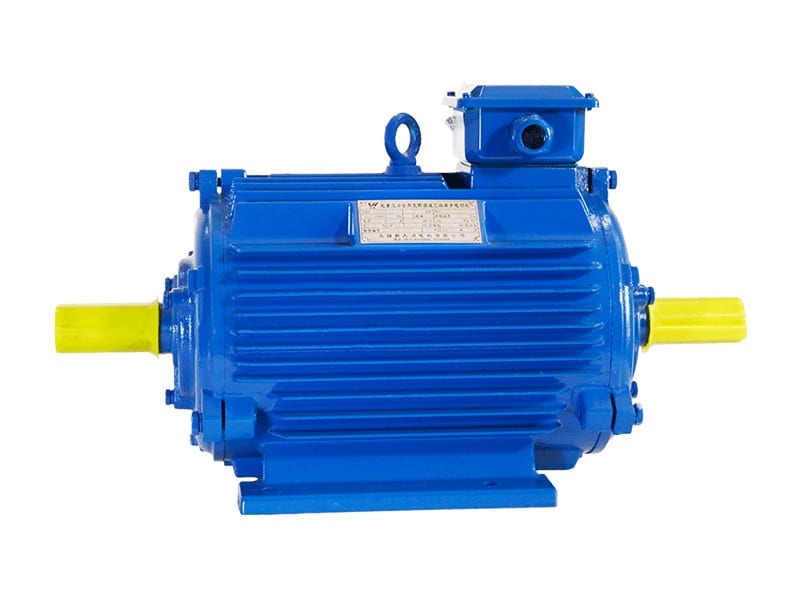

Крановый с короткозамкнутым ротором
YZ — короткозамкнутая версия крановых и металлургических двигателей Xindali на общей базе с YZR: 1,5–30 кВт в режиме S3 40 %, габариты H112–250, 6 полюсов (1,5–11 кВт) и 8 полюсов (7,5–30 кВт), 380 В 50 Гц. Ротор без контактных колец и щёток упрощает обслуживание, кратность пускового и максимального момента — 2,0–2,5. Исполнения: IP44 с изоляцией F для кранов и IP54 с изоляцией H для металлургических цехов с температурой до +60 °C. Вариант со встроенным дисковым тормозом — YZE (статический момент 15–400 Н·м для передвижения, 30–800 Н·м для подъёма).
- Мощность (S3 40 %)
- 1,5–30 кВт
- Габариты (высота оси)
- H112–250 (112M–250M1)
- Полюса / синхронная частота
- 6 (1000 об/мин) — 1,5–11 кВт; 8 (750 об/мин) — 7,5–30 кВт
- Напряжение
- 380 В, 50 Гц
- Кратность моментов
- Mп/Mном и Mmax/Mном — 2,0–2,5 (растёт с мощностью)
- Режим работы
- S2–S9, базовый S3 40 % (цикл 10 мин)
- Степень защиты / охлаждение
- IP44 (крановое), IP54 (металлургическое); IC410 для H112–132, IC411 для H160–250
- Изоляция / условия
- F — до +40 °C, H — до +60 °C; высота до 1000 м

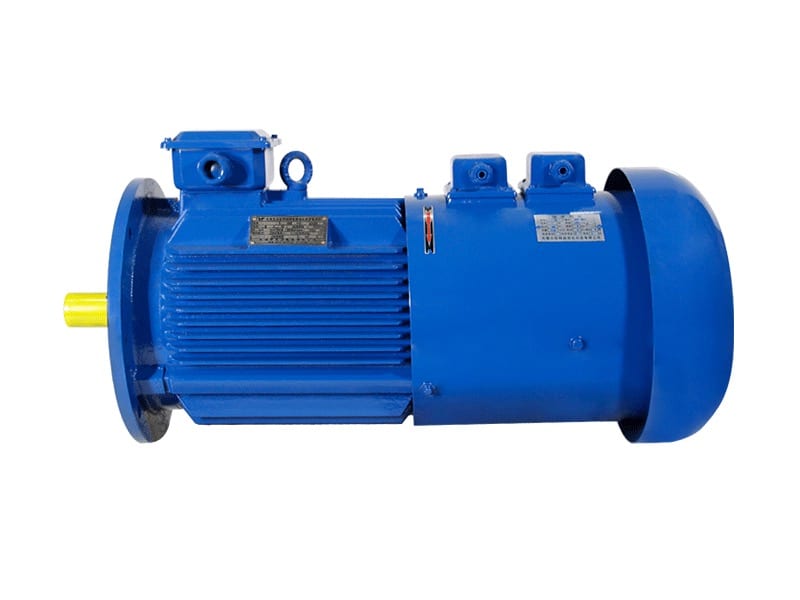

Частотно-регулируемый крановый с тормозом
YZPE — частотно-регулируемый крановый двигатель YZP со встроенным дисковым электромагнитным тормозом постоянного тока. В каталоге тормозные исполнения приведены для габаритов H112–355: 1,5–132 кВт в режиме S3 40 %, 6, 8 и 10 полюсов, 380 В 50 Гц, регулирование 1–100 Гц. Номинальный статический тормозной момент — 15–1500 Н·м для механизмов передвижения и 40–3000 Н·м для механизмов подъёма, момент регулируется. Охлаждение независимым вентилятором IC416, двигатель IP54, тормоз и вентилятор IP23; изоляция F или H рассчитана на питание от преобразователя частоты. Взрывозащищённый аналог — YBZPE.
- Мощность (S3 40 %)
- 1,5–132 кВт
- Габариты (высота оси)
- H112–355 (исполнения с тормозом)
- Полюса / синхронная частота
- 6, 8, 10; 1000, 750, 600 об/мин
- Статический тормозной момент
- 15–1500 Н·м (передвижение), 40–3000 Н·м (подъём)
- Диапазон регулирования
- 1–100 Гц: постоянный момент до 50 Гц, постоянная мощность выше
- Напряжение / режим
- 380 В, 50 Гц; базовый S3 40 %
- Охлаждение / защита
- IC416, независимый вентилятор; двигатель IP54, тормоз и вентилятор IP23
- Изоляция
- F (до +40 °C) или H (до +60 °C), стойкая к импульсам высших гармоник

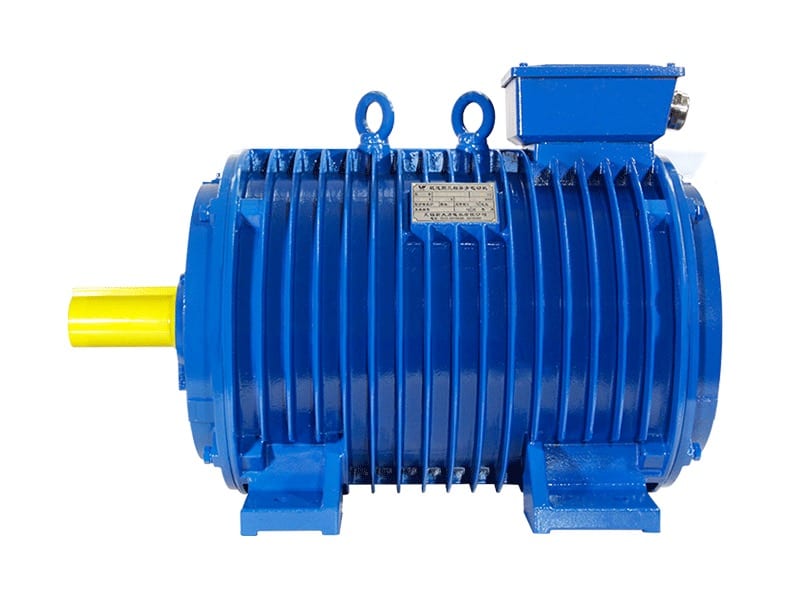

Рольганговый электродвигатель
YG — рольганговые двигатели Xindali, созданные на базе серии JG2 с учётом конструкции ABB RM; по данным производителя, сопоставимы с ними по технико-экономическим показателям. Габариты H100–225, 4–20 полюсов, 380 В 50 Гц, закрытое исполнение без вентилятора (IC410), IP54, изоляция F или H. Два типа: YGa для рабочих рольгангов (S5 40 %, пусковой момент 13–750 Н·м) и YGb для транспортных (S1, до 14 кВт). Выдерживают частые пуски, реверс и торможение противовключением при высокой температуре и запылённости; есть устройство досмазки подшипников. Пуск прямой, от ПЧ — работа в диапазоне 5–70 Гц.
- Типы
- YGa — рабочие рольганги, S5 40 %; YGb — транспортные рольганги, S1
- Габариты (высота оси)
- H100–225 (в таблицах каталога — 112–225)
- Полюса
- 4, 6, 8, 10, 12, 16, 20
- Пусковой момент / мощность
- YGa — 13–750 Н·м; YGb — до 14 кВт, пусковой момент 12–630 Н·м
- Напряжение / пуск
- 380 В, 50 Гц, звезда; прямой пуск на полное напряжение; от ПЧ — 5–70 Гц (гарантированные показатели — при 50 Гц)
- Защита / охлаждение
- IP54; IC410 (без вентилятора)
- Изоляция
- F или H
- Монтажные исполнения
- IM B3, B5, B35

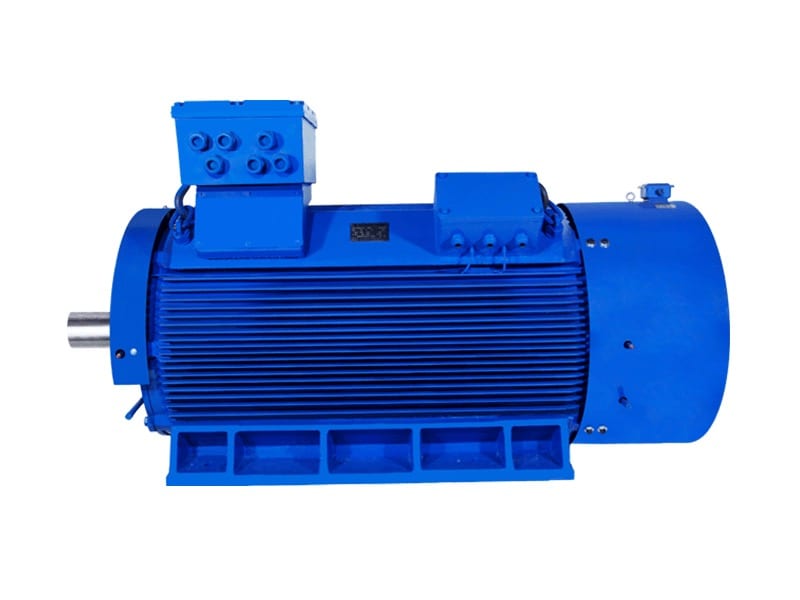

Общепромышленный частотно-регулируемый
YP2 — общепромышленный асинхронный двигатель Xindali с короткозамкнутым ротором для работы от преобразователя частоты: 2,2–200 кВт, габариты H112–315, 4, 6, 8 и 10 полюсов, продолжительный режим S1. Мощности и установочные размеры — по IEC, совпадают с сериями Y, Y2, Y3. Регулирование 3–100 Гц: до 50 Гц постоянный момент, выше — постоянная мощность, при векторном управлении диапазон шире. Пазы и обмотка рассчитаны на питание SPWM/PWM и снижают влияние гармоник; независимый вентилятор IC416 охлаждает двигатель на низкой скорости. КПД при 50 Гц 80,0–94,5 %; опции — энкодер, тахогенератор, тормоз.
- Мощность (S1)
- 2,2–200 кВт
- Габариты (высота оси)
- H112–315; установочные размеры как у серий Y, Y2, Y3
- Полюса / синхронная частота
- 4, 6, 8, 10; 1500, 1000, 750, 600 об/мин
- Диапазон регулирования
- 3–100 Гц: постоянный момент до 50 Гц, постоянная мощность выше
- Напряжение
- 380 В, 50 Гц (другое — по заказу); Y до 4 кВт, Δ от 4 кВт
- КПД / кратность моментов (50 Гц)
- КПД 80,0–94,5 %; Mп/Mном 2,42–2,62; Mmax/Mном 2,9–3,3
- Охлаждение / защита
- IC416, независимый осевой вентилятор 380 В; IP54
- Исполнение / изоляция
- IM B3; изоляция F, стойкая к импульсам высших гармоник
Взрывозащищённый крановый с короткозамкнутым ротором
Взрывозащищённые крановые двигатели Xindali с короткозамкнутым ротором и взрывонепроницаемой оболочкой «d»: YBZ, двухскоростные YBZS, YBZE и YBZSE с дисковым тормозом, частотно-регулируемые YBZPE с тормозом. По каталогу завода — H112–250, 1,5–37 кВт в режиме S3 40 %, для газов подгрупп IIB и IIC, T1–T4. Сертификат ЕАЭС по ТР ТС 012/2011 (заявитель — Swiss Drive Systems): 1Ex db IIB T4 Gb X и 1Ex db IIC T4 Gb X, 0,12–375 кВт. SDS поставляла YBZPE 90S2-4 на 0,55 кВт и 112M2-4 на 2,2 кВт: IIC T4, IP55, изоляция H.
- Мощность (S3 40 %)
- По каталогу — 1,5–37 кВт: 4 полюса — 2,2–15 кВт, 6 полюсов — 1,5–37 кВт, 8 полюсов — 7,5–30 кВт; по сертификату ЕАЭС — 0,12–375 кВт
- Габариты / монтаж
- По каталогу — H112–250; IM1001/IM1003 (на лапах), IM3001/IM3003 (фланец), IM3011/IM3013 (вертикальный фланцевый)
- Полюса / синхронная частота
- 4, 6, 8 (1500, 1000, 750 об/мин); YBZS, YBZSE — двухскоростные 4/16, 6/16, 8/20, 6/24
- Напряжение / частота
- По каталогу — 380 или 440 В, 50 или 60 Гц; по сертификату ЕАЭС — 220/380–230/400 В Δ, 380/660–400/690 В Y, 50/60 Гц
- Взрывозащита по каталогу завода (GB 3836.2-2000)
- Exd IIB T4, Exd IIC T4; газы подгрупп IIB и IIC, температурные классы T1–T4
- Сертификат ЕАЭС KG 417/043.CN.02.11569 (ТР ТС 012/2011)
- 1Ex db IIB T4 Gb X, 1Ex db IIC T4 Gb X — YBZ, YBZPE, YBZS, YBZE, YBZSE; −40…+40/+60 °C; действует до 04.06.2030
- Степень защиты / охлаждение
- По каталогу — корпус IP44 (IP54 по заказу), коробка выводов IP54; IC410 для H112–132, IC411 для H160–250; по сертификату ЕАЭС — IP54, IP55, IP56, IP65
- Изоляция / режим / тормоз
- F (до +40 °C) или H (до +60 °C); базовый режим S3 40 %, у двухскоростных — 25 % (высокая) и 15 % (низкая скорость); YBZE, YBZSE — пружинный тормоз DCZ или Lenze BFK458, 15–530 Н·м
Частые вопросы — XINDALI
Какое оборудование XINDALI поставляет SDS?
SDS поставляет полную линейку продукции XINDALI, включая электродвигатели. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование XINDALI?
Оборудование XINDALI применяется в отраслях: краностроение, металлургия, портовое оборудование и горно-обогатительная отрасль и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки XINDALI?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Цзянсу, г. Уси). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование XINDALI у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по XINDALI?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
