Китайский производитель силовых резисторов и нагрузочных стендов, основан в 2004 году; производственная база 6 000 м² в Шэньчжэне. Поставки в Россию через Swiss Drive Systems: подбор, пусконаладка и документация на русском. Тормозные резисторы для ПЧ, водоохлаждаемые резисторы и нагрузочные стенды AC/DC; 20 000+ поставленных стендов, 4 000+ клиентов в 56 странах, сертификаты ISO 9001 и IATF 16949.
Электроника

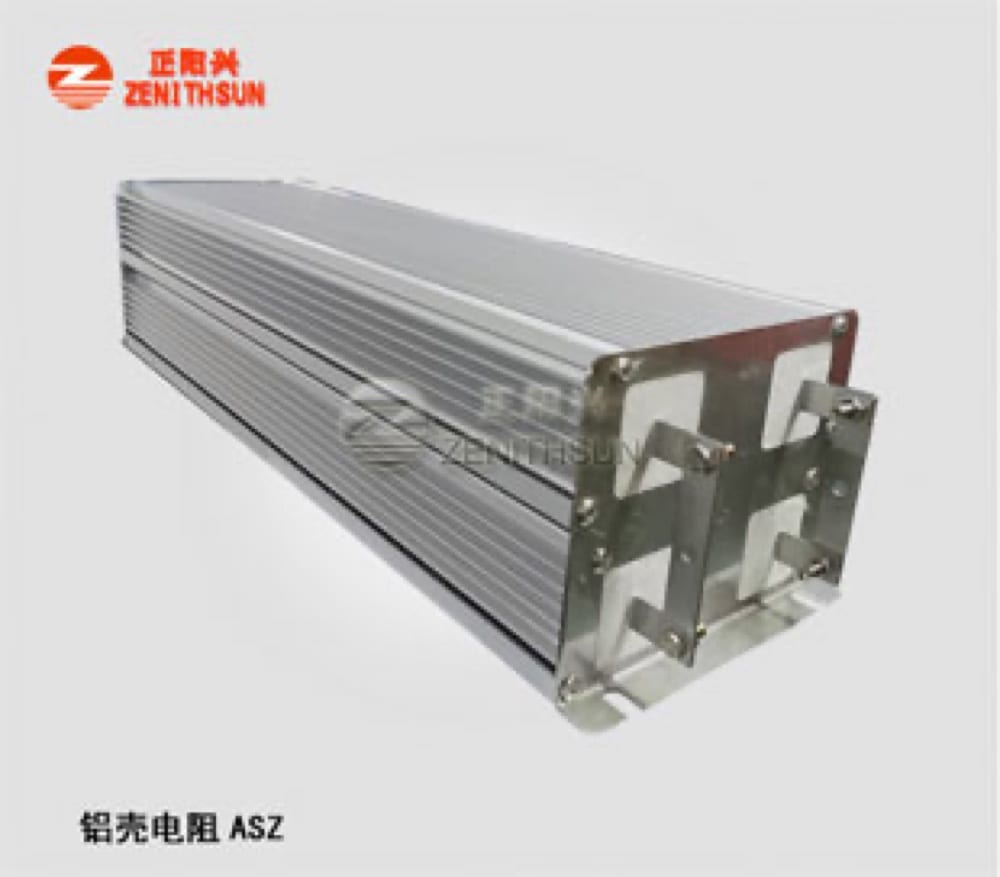

Резисторы в алюминиевом корпусе ASZ/HASZ
Проволочные резисторы в корпусе из анодированного алюминия 6063: каркас из термостойкого изолятора с намоткой из резистивного сплава залит негорючим компаундом, защищающим от вибрации и пыли. Ряд ASZ 40–800 Вт (корпуса 4020/4026, 6030/6038) и мощная группа HASZ 1–30 кВт (корпуса 7045, 50107, 12840, 15061, 17565, 175145, 175220). Перегрузка 10× номинала 5 с и 25× 1 с, изоляция выдерживает 1–7 кВ AC. По заказу — встроенный или внешний термовыключатель, безындуктивная намотка, выводы проводами или клеммами. При длительной работе на полной нагрузке резистор выбирают с запасом по мощности в 2–3 раза.
- Мощность
- ASZ: 40–800 Вт; HASZ: 1–30 кВт
- Сопротивление
- 0,1 Ом – 22 кОм (по типоразмеру)
- Допуск
- ±1 %, ±2 %, ±5 % (F, G, J)
- ТКС
- ±100…±400 ppm/°C
- Кратковременная перегрузка
- 5× Pном — 10 с; 10× — 5 с; 25× — 1 с
- Изоляция
- 1–7 кВ AC, 60 с; сопротивление изоляции 50–1 000 МОм (1 000 В DC)
- Корпус
- алюминий 6063, анодирование; монтаж на плоскость или радиатор
- Опции
- термовыключатель; безындуктивная намотка (N); выводы — провода или клеммы

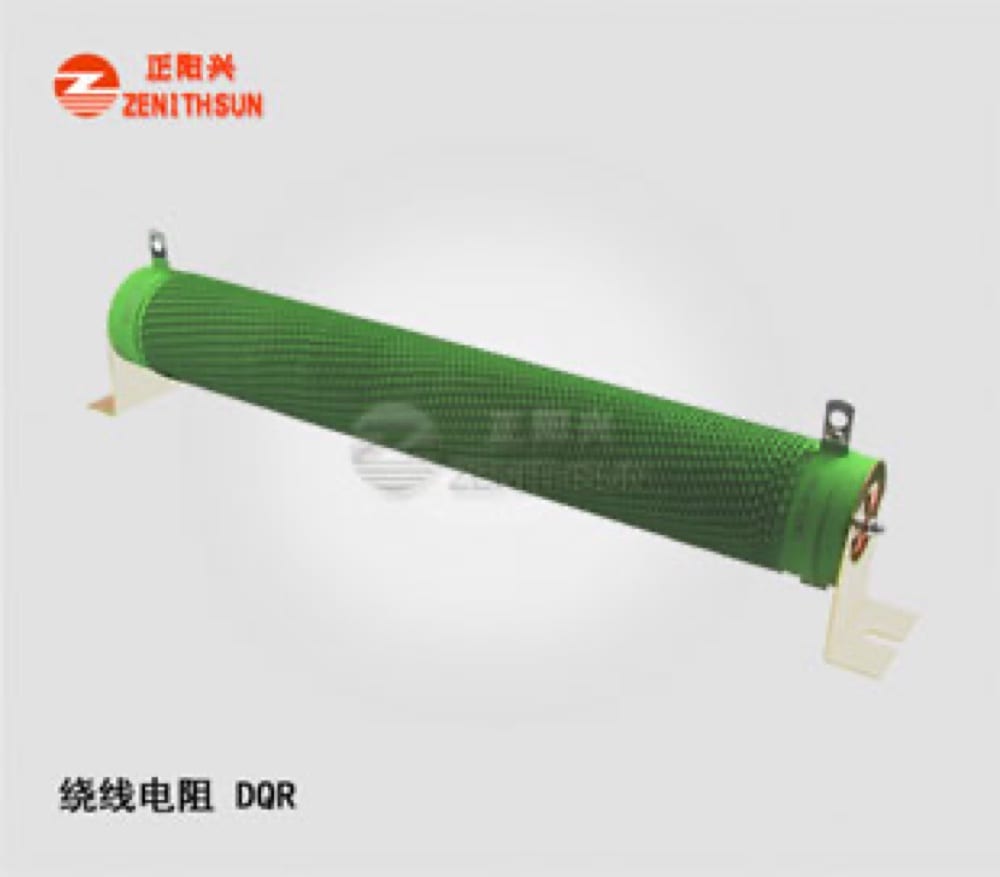

Мощные проволочные резисторы на керамической трубке
Мощные проволочные резисторы на керамической трубке: намотка из хромсодержащего сплава, сверху негорючее изоляционное теплоотводящее покрытие, обожжённое при нескольких температурах. DDR/DNR — проволочная намотка, DQR/DQN — гофрированная лента, DSR — с подвижным отводом для подстройки; безындуктивное исполнение — по заказу. Мощность 15 Вт – 20 кВт, сопротивление 0,5 Ом – 68 кОм, перегрузка 10× номинала 5 с и 25× 1 с, изоляция 1–10 кВ AC. Один резистор может иметь несколько отводов; из них собирают тормозные шкафы и нагрузочные стенды.
- Серии
- DDR/DNR (проволока), DQR/DQN (гофрированная лента), DSR (регулируемые); безындуктивные — по заказу
- Мощность
- 15 Вт – 20 кВт
- Сопротивление
- 0,5 Ом – 68 кОм (по мощности)
- Допуск
- ±1 %, ±2 %, ±5 %, ±10 % (F, G, J, K)
- ТКС
- ±200…±400 ppm/°C
- Кратковременная перегрузка
- 5× Pном — 10 с; 10× — 5 с; 25× — 1 с
- Изоляция
- 1–10 кВ AC, 60 с; сопротивление изоляции 50–1 000 МОм
- Конструкция
- керамическая трубка, намотка из хромсодержащего сплава, негорючее покрытие; выводы — лепестки под болт или провод
Высоковольтные толстоплёночные резисторы
Безындуктивные толстоплёночные резисторы: рутениевая паста, вожжённая в керамику 95–96 % Al₂O₃. Цилиндрические RI80 (RIZ, RIP, RIT, RHP и прецизионные делители RTF) и плоские RI82/RF82 — 0,25–300 Вт, 10 Ом – 1 ГОм, предельное напряжение до 80 кВ (RHP 300 Вт), допуск до ±0,1 % у RIT и RTF, ТКС от ±50 ppm/°C; лучше всего работают в изоляционном масле или эпоксидной заливке. ZMP 120–800 Вт — плоские силовые модули для монтажа на радиатор (250–800 Вт — на водоохлаждаемый, при 85 °C основания): 0,5 Ом – 1 МОм, изоляция 6–10 кВ DC.
- Серии
- RI80 (RIZ, RIP, RIT, RHP, RTF), RI82/RF82, ZMP
- Мощность
- RI80/RI82: 0,25–300 Вт; ZMP: 120–800 Вт (на радиаторе)
- Сопротивление
- RI80/RI82: 10 Ом – 1 ГОм; ZMP: 0,5 Ом – 1 МОм
- Предельное напряжение
- RI82 — до 35 кВ, RIZ — до 48 кВ, RHP — до 80 кВ; ZMP 250–800 Вт — изоляция 6–10 кВ DC
- Допуск
- ±1…±10 % (F–K); RIT и RTF — до ±0,1 %
- ТКС
- RI80: ±50…±1 000 ppm/°C; ZMP: ±50…±260 ppm/°C
- Делители RTF
- 3–50 Вт, 10 кОм – 500 МОм, коэффициент деления 1:1000 и 1:4000
- Технология
- толстая плёнка (рутений) на керамике 95–96 % Al₂O₃, безындуктивное исполнение
Водоохлаждаемые резисторы
Проволочные резисторы с проточным водяным охлаждением: намотка из прецизионного сплава на основе из красной меди, каждый резистор проходит опрессовку водой на герметичность. Работают на обычной водопроводной, дистиллированной воде или иной жидкости — дорогая деионизированная вода не нужна; вода на выходе 40–60 °C. Исполнения SLR-TG с медной трубкой (TG1, TGU, TGS, TGM — 100 Вт – 10 кВт), SLR-ALB в алюминиевом корпусе (1–10 кВт) и SLR-BXG в нержавеющей стали. Сопротивление 0,1 Ом – 20 кОм, изоляция 2,5–6 кВ AC. Сначала подают воду, затем ток.
- Исполнения
- SLR-TG (медная трубка: TG1, TGU, TGS, TGM, TGUK), SLR-ALB (алюминиевый корпус), SLR-BXG (нержавеющая сталь)
- Мощность
- SLR-TG: 100 Вт – 10 кВт; SLR-ALB: 1–10 кВт
- Сопротивление
- 0,1 Ом – 20 кОм (SLR-TGUK: 2,2–820 Ом)
- Допуск
- ±1 %, ±2 %, ±5 %, ±10 % (F, G, J, K)
- ТКС
- ±100…±260 ppm/°C
- Изоляция
- SLR-TG: 2,5–6 кВ AC, 60 с; SLR-ALB: 2–7 кВ DC, 60 с; сопротивление изоляции 50–1 000 МОм
- Охлаждение
- проточная водопроводная или дистиллированная вода, иная жидкость; вода на выходе 40–60 °C

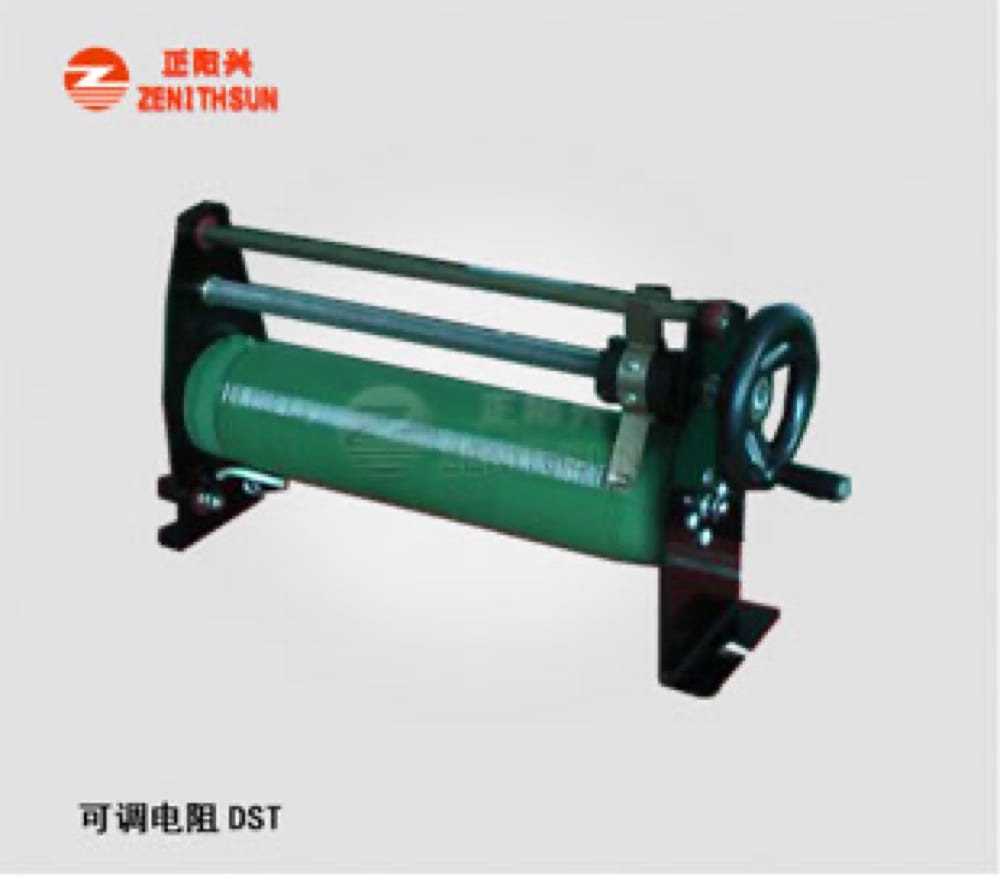

Регулируемые резисторы и реостаты
Регулируемые проволочные резисторы с плавной установкой сопротивления. DST (100 Вт – 2 кВт) и DSY (800 Вт – 20 кВт) — трубчатые реостаты: проволока из хромсодержащего сплава на керамической трубке под негорючим покрытием, по намотке ходит ползунок; по заказу — термоконтроль и цифровая шкала. BC1 (12,5–500 Вт) — дисковые реостаты: намотка на С-образном керамическом кольце, угольная щётка на поворотной оси, до шести дисков собираются в блок до 3 кВт. Сопротивление 0,5 Ом – 15 кОм, допуск ±5 или ±10 %. На базе DST/DSY выпускаются регулируемые блоки DSTB/DSYB до 60 кВт.
- Серии
- DST, DSY (трубчатые ползунковые), BC1 (дисковые поворотные)
- Мощность
- DST: 100 Вт – 2 кВт; DSY: 800 Вт – 20 кВт; BC1: 12,5–500 Вт, блоки до 3 кВт (6 × 500 Вт)
- Сопротивление
- DST/DSY: 1 Ом – 15 кОм; BC1: 0,5 Ом – 5,1 кОм
- Допуск
- ±5 %, ±10 % (J, K)
- ТКС
- ±200…±400 ppm/°C
- Регулировка
- плавная: ползунок вдоль трубки (DST/DSY), поворотная ось с угольной щёткой (BC1)
- Опции
- термоконтроль и цифровая шкала (DST/DSY); регулируемые блоки DSTB/DSYB 100 Вт – 60 кВт

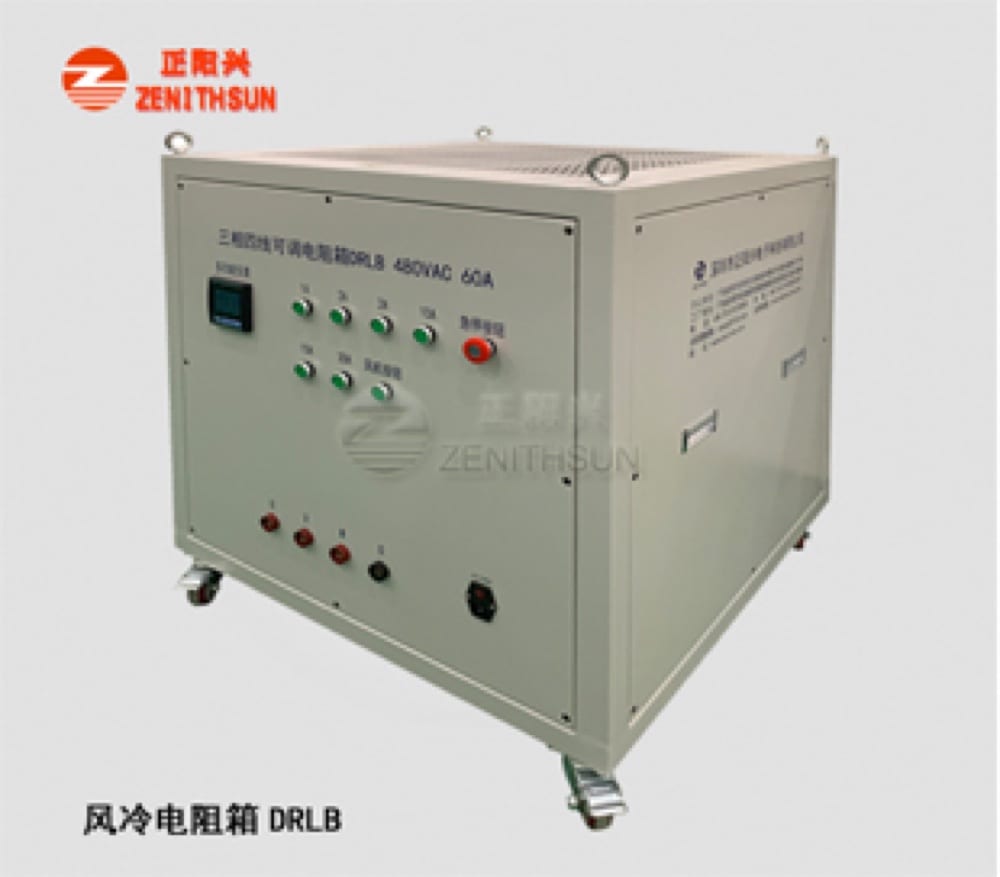

Нагрузочные стенды переменного тока
Нагрузочные стенды переменного тока для проверки и обслуживания источников питания: резистивные DRLB 3 кВт – 5 МВт на ток 0,1–15 000 А, одно- и трёхфазные, и «интеллектуальные» RLC 3 кВА – 5 МВА на 110–690 В AC с активной, активно-индуктивной, активно-ёмкостной или RLC-нагрузкой. Мощность набирается ступенями с местной панели или дистанционно — по RS232/RS485 с ПК либо с выносного пульта на ПЛК. Приборы показывают ток, напряжение, частоту, мощность и температуру. Охлаждение вентиляторами или водой, степень защиты IP20–IP67.
- Мощность
- DRLB: 3 кВт – 5 МВт; RLC: 3 кВА – 5 МВА
- Напряжение
- одно- или трёхфазное; RLC — 110–690 В AC; высоковольтные исполнения 6, 10, 35 кВ
- Ток
- 0,1–15 000 А
- Тип нагрузки
- R, RL, RC, RLC
- Управление
- ступенчатое с местной панели; дистанционное по RS232/RS485 с ПК или с пульта на ПЛК
- Измерения
- ток, напряжение, частота, мощность, температура
- Защиты
- КЗ, перегрузка по току и напряжению, перегрев, отказ вентилятора, звуковая и световая сигнализация
- Охлаждение и исполнение
- вентиляторы или вода; IP20–IP67 (стандарт — IP20 для помещений); окружающая среда −10…+55 °C

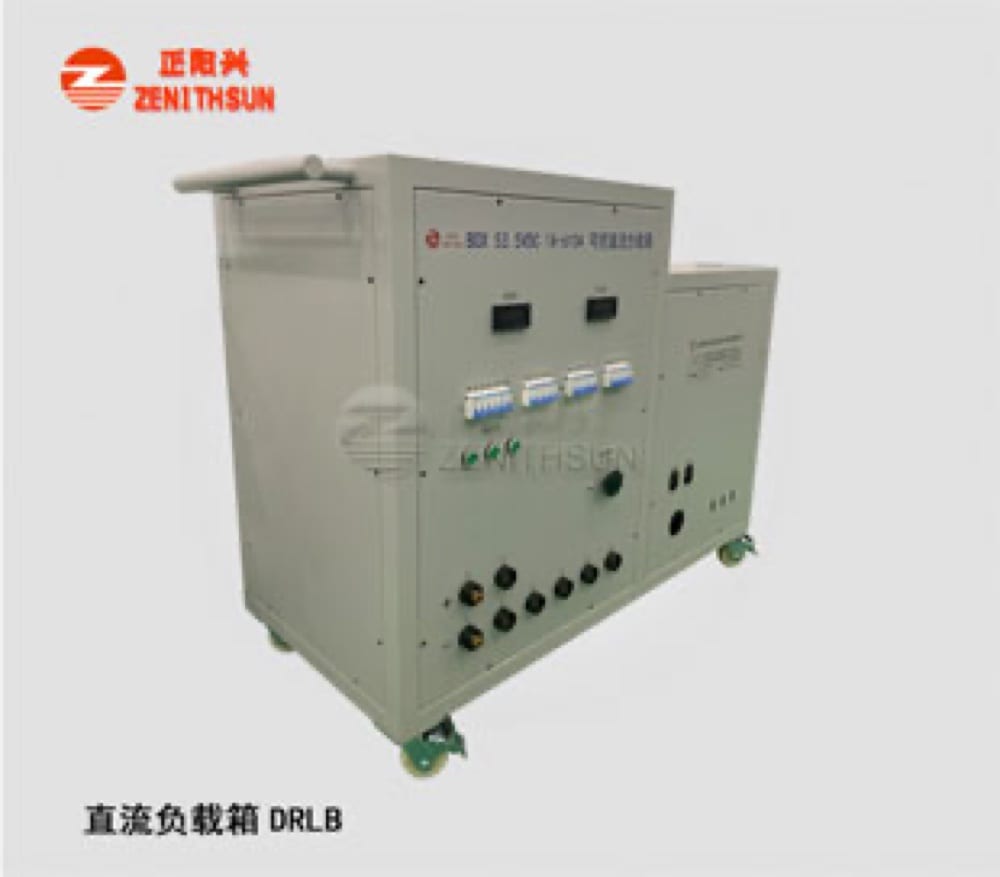

Нагрузочные стенды постоянного тока
Резистивные нагрузочные стенды постоянного тока DRLB для проверки и обслуживания источников постоянного тока, коммутационной аппаратуры и прогона оборудования: 3 кВт – 5 МВт, 1 В – 10 кВ DC, ток 0,1–15 000 А. Внутри — мощные проволочные, алюминиевые, пластинчатые или нержавеющие резисторы; нагрузка набирается ступенями, есть ручка точной подстройки. На панели амперметр, вольтметр, омметр и термометр, для ПК — RS232/RS485. Примеры исполнений — 610 А / 53 В и 200 кВт / 10 кВ; высоковольтные DRLB на 1–150 кВ охлаждаются воздухом или трансформаторным маслом.
- Мощность
- 3 кВт – 5 МВт
- Напряжение
- 1 В – 10 кВ DC
- Ток
- 0,1–15 000 А
- Высоковольтное исполнение
- 1–200 кВт; 1–150 кВ; 22 кОм – 27 МОм; охлаждение воздухом или маслом
- Управление
- ступени переключателями, ручка точной подстройки; RS232/RS485 для ПК
- Измерения
- ток, напряжение, сопротивление, температура
- Защиты
- КЗ, перегрузка по току и напряжению, перегрев, отказ вентилятора, звуковая и световая сигнализация
- Охлаждение и исполнение
- вентиляторы или вода; IP20–IP67; окружающая среда −10…+55 °C

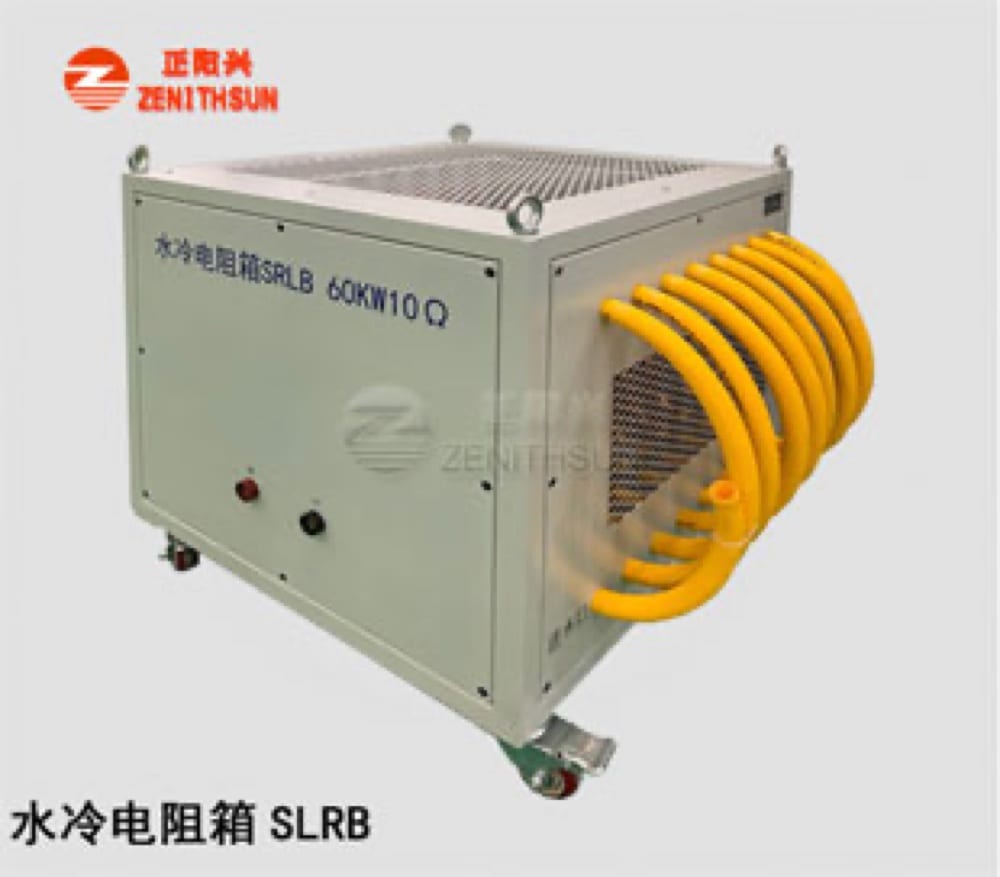

Водоохлаждаемые нагрузочные стенды
Нагрузочные стенды с водяным охлаждением SLRB на водоохлаждаемых резисторах: 3 кВт – 5 МВт, 5–1 000 В переменного или постоянного тока, 0,1–15 000 А. Охлаждаются проточной водопроводной, дистиллированной водой или иной жидкостью — без затрат на деионизированную воду; при равной мощности шкаф ниже воздушного: 50 кВт — 700 × 650 × 800 мм против 680 × 680 × 1 200 мм. По заказу — система охлаждения, насос, бак, градирня и трубопроводы. RS232/RS485, защиты от КЗ, перегрузки и перегрева. Примеры исполнений — 400 кВт / 1 кВ, 770 кВт в нержавеющем исполнении и 96 кВт / 400 В DC.
- Мощность
- 3 кВт – 5 МВт
- Напряжение
- 5–1 000 В AC/DC
- Ток
- 0,1–15 000 А
- Теплоноситель
- водопроводная или дистиллированная вода, иная жидкость; деионизация не требуется
- Комплектация по заказу
- система охлаждения, насос, бак, градирня, трубопроводы, кабели
- Управление и защиты
- RS232/RS485 для ПК; КЗ, перегрузка по току и напряжению, перегрев, сигнализация
- Габариты (примеры)
- 50 кВт — 700 × 650 × 800 мм; 2 МВт — 2 400 × 1 800 × 2 000 мм

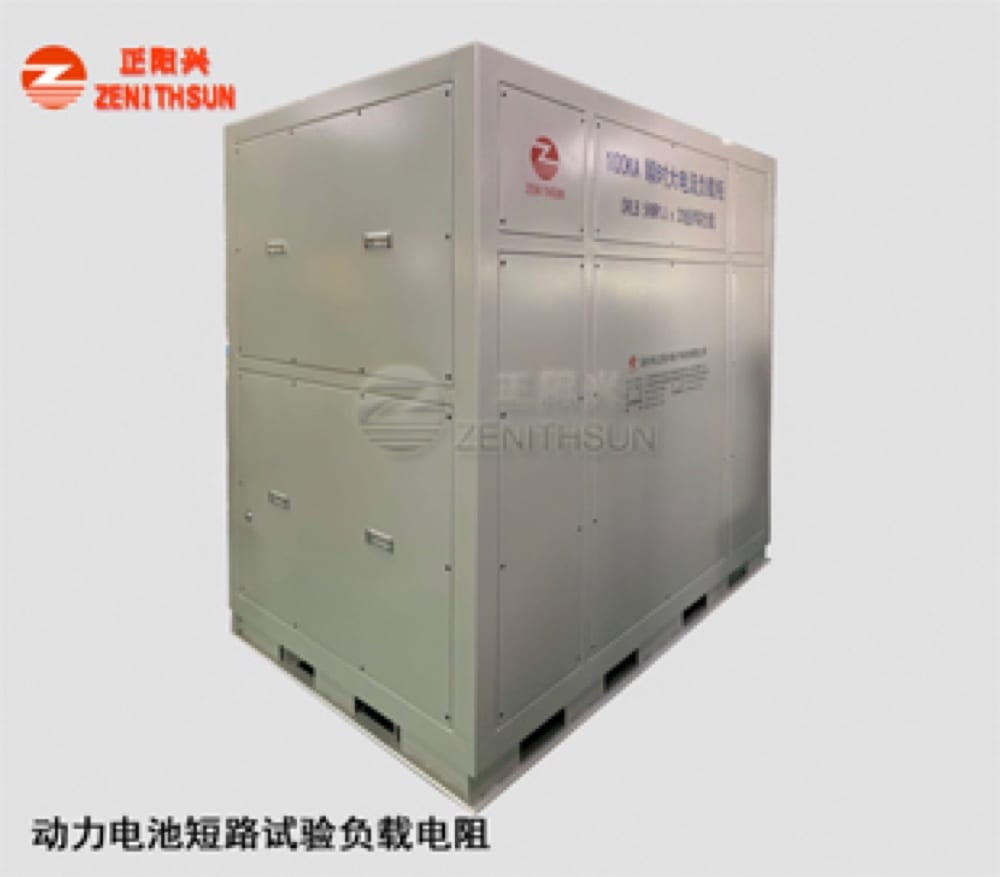

Стенды для испытаний тяговых АКБ на короткое замыкание
Низкоомные резистивные стенды DRLB для испытаний тяговых аккумуляторных батарей на короткое замыкание — флагманский продукт ZENITHSUN, защищённый патентом на изобретение и патентами на полезные модели; признан TÜV, CATL и Gotion High-Tech. Ступени 1–200 мОм, кратковременный ток на ступень 1 000–16 000 А, время испытания 5–300 с; обычно комбинируют две ступени и более. Мощность 1 кВт – 5 МВт, ток 0,1 А – 50 кА, напряжение 5–1 000 В; в линейке есть стенд на 100 кА. Ножевые рубильники, выводы медными шинами, RS232/RS485, защиты от КЗ, перегрузки и перегрева.
- Номинальное сопротивление ступеней
- 1–200 мОм
- Ток на ступень (кратковременно)
- 1 000–16 000 А
- Время испытания
- 5–300 с
- Ток стенда
- 0,1 А – 50 кА (исполнение на 100 кА)
- Напряжение
- 5–1 000 В
- Мощность
- 1 кВт – 5 МВт
- Управление
- ножевые рубильники и переключатели ступеней; RS232/RS485 для ПК
- Защиты
- КЗ, перегрузка по току и напряжению, перегрев, отказ вентилятора, звуковая и световая сигнализация
Частые вопросы — ZENITHSUN
Какое оборудование ZENITHSUN поставляет SDS?
SDS поставляет полную линейку продукции ZENITHSUN, включая электроника. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование ZENITHSUN?
Оборудование ZENITHSUN применяется в отраслях: металлургия, горно-обогатительная отрасль, энергетика и ветроэнергетика и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки ZENITHSUN?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Гуандун, г. Шэньчжэнь). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование ZENITHSUN у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
