Китайский производитель грузоподъёмных электромагнитов, электроперманентных магнитов, кабельных барабанов и выпрямительных шкафов управления. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Основан в начале 1990-х, экспорт в 30+ стран.
Специальные приводные решения (SDS)
Электропостоянные грузозахватные магниты DYC
Электропостоянные грузозахватные магниты серии DYC: постоянные магниты переключаются импульсом тока, поэтому груз удерживается и при отключении питания — отдельный блок удержания на аккумуляторах не нужен, а электроэнергия расходуется только при намагничивании и размагничивании. Магнитная система подбирается под груз: квадратная — для блюмов и заготовок балок, многополюсная — для бунтов и круглых заготовок, круглая — для небольших листов и заготовок. Ряд DYC-3030…8282, DYC-350/600, DYC-12439…16039; грузоподъёмность 3 500–40 000 кг, сила регулируется.
- Типоразмеры
- DYC-3030 … DYC-8282 (квадратные), DYC-350, DYC-600 (круглые), DYC-12439 … DYC-16039 (прямоугольные)
- Размеры
- 300×300 – 820×820 мм; Ø350 и Ø600 мм; 1240–1600 × 390 мм
- Макс. грузоподъёмность
- 3 500–40 000 кг (толстая плоская заготовка из низкоуглеродистой стали)
- Собственная масса
- 60–2 500 кг
- Магнитные системы
- квадратная — блюмы, заготовки балок; многополюсная — бунты, круглые заготовки; круглая — небольшие листы и заготовки
- При отключении питания
- груз удерживается без аккумуляторного блока
- Регулировка силы
- есть
- Поправка грузоподъёмности
- чугун — 65 %, высокоуглеродистая сталь — 75 %, среднеуглеродистая — 85 %; необработанная поверхность — 65 %

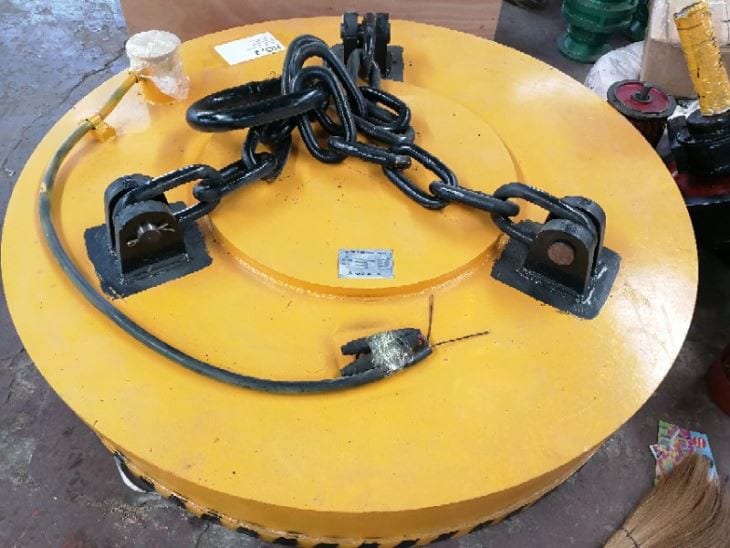

Грузоподъёмный электромагнит серии MW
Грузоподъёмные электромагниты XINRI под разные грузы. Основная серия MW5 — круглые Ø700–2400 мм для лома, чугунных чушек и стальных шаров: шары 2 500–26 000 кг, чушки 380–4 800 кг, лом 120–2 850 кг при мощности 3,2–33,9 кВт. Исполнения: нормальное (ПВ 60 %, DC 220 В), высокочастотное (ПВ 75 %), высокотемпературное (груз до 700 °C) и подводное; форсировка 290/220 В повышает грузоподъёмность. MW61 — овальные для погрузки лома в вагоны и суда, MW03 — слябы и крупные слитки 6–40 т, MW22/220/221/223 — сорт, блюмы, двутавр, бунты катанки, MW84 и MW04 — листы.
- Подсерии
- MW5 (лом, чушки, шары), MW61 (овальные), MW03 (слябы, слитки), MW22, MW220, MW221, MW223 (сорт, блюмы, двутавр, бунты), MW84, MW04 (листы)
- Диаметр MW5
- 700–2400 мм (MW5-70L … MW5-240L)
- Грузоподъёмность MW5
- стальные шары 2 500–26 000 кг; чугунные чушки 380–4 800 кг; лом 120–2 850 кг (холодный магнит)
- Грузоподъёмность MW03
- 6–40 т на магнит (слябы, крупные слитки), Ø700–1800 мм
- Мощность MW5
- 3,2–33,9 кВт (ПВ 60 %); 6,1–25,9 кВт (ПВ 75 %, MW5-110L … 240L)
- Продолжительность включения
- ПВ 60 % — нормальное и высокотемпературное; ПВ 75 % — высокочастотное
- Питание
- DC 220 В; форсировка 290/220 В; перевозбуждение 350/290/220 В (крупные магниты)
- Температура груза
- до 700 °C (высокотемпературное исполнение)
Токоподводы и кабельные барабаны

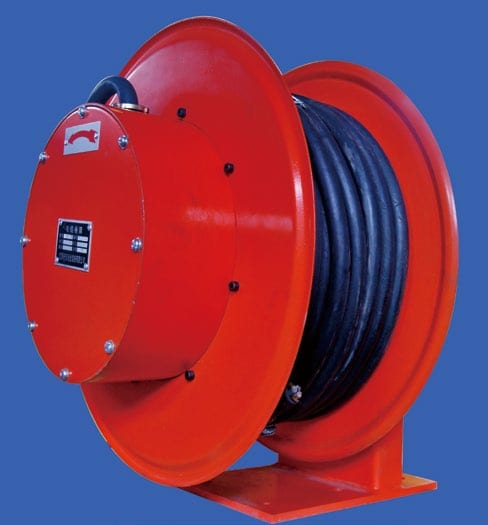

Кабельный барабан
Кабельные барабаны XINRI для питания кранов и других подвижных механизмов. Пружинные, с плоской спиральной пружиной и кольцевым токосъёмником: DJ1 и JT1 — до 200 А, DJ2 — до 150 А, JT2 — до 50 А при ходе до 30 м, миниатюрный DJ5 в пластиковом корпусе — до 10 А и 10 м. Моторные — для длинного хода и больших токов: DJ1D с фрикционной муфтой в масляной ванне (до 400 А), DJ1C и DJ1Z с гистерезисной муфтой (до 800 А на кольцо, до 10 кВ), DJ1B(G) с частотным приводом (0–40 м/мин). Намотка горизонтальная или вертикальная — указывается при заказе.
- Тип привода
- пружинный (DJ1, DJ2, JT1, JT2, DJ5); моторный: фрикционная муфта в масляной ванне (DJ1D), гистерезисная муфта (DJ1C, DJ1Z), частотный привод (DJ1B(G))
- Ток, пружинные
- DJ1, JT1 — до 200 А; DJ2 — до 150 А; JT2 — до 50 А; DJ5 — до 10 А
- Ток, моторные
- DJ1D — до 400 А; DJ1C, DJ1Z — до 800 А на кольцо; DJ1B(G) — 500–800 А (380 В), 200 А (6/10 кВ)
- Напряжение
- до 10 кВ (DJ1C, DJ1Z, DJ1B(G))
- Длина кабеля, пружинные
- 10–100 м (JT2-10 … DJ1-100); ход JT2 — до 30 м, DJ5 — до 10 м
- Кабель DJ1D
- сечение 4–70 мм², Ø21–51 мм, 4 жилы; ход ±70…±150 м по горизонтали, 40–120 м по вертикали
- Скорость намотки
- DJ1D — не более 40–60 м/мин; DJ1B(G) — 0–40 м/мин
- Момент намотки
- DJ1D — до 30…460 Н·м по типоразмерам; DJ1C — 130–300 Н·м на приводную головку, до 4 головок

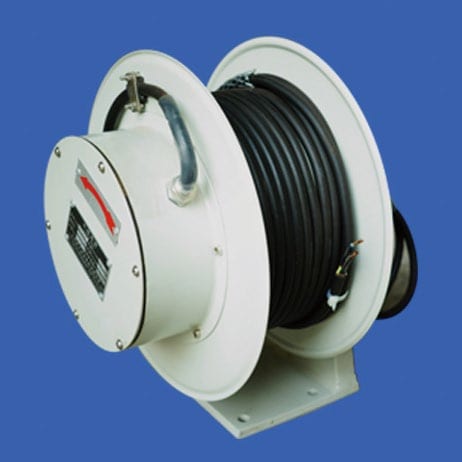

Береговой кабельный барабан
Береговые кабельные барабаны (кабельные лебёдки) XINRI подключают судно у причала к береговой электросети: на стоянке и во время грузовых операций судовые дизель-генераторы отключаются, выбросы в порту снижаются. Лебёдка с моторным приводом — барабан, электродвигатель, редуктор, основание и шкаф управления — выдаёт и выбирает кабель, а без питания хранит его. Механическое натяжение кабеля ограничено заданным значением, концевые заделки разгружены; при перетяжке береговой выключатель быстро отключается, предусмотрены аварийный останов и блокировка. Высоко- и низковольтные исполнения.
- Тип
- кабельная лебёдка с моторным приводом
- Состав
- барабан, электродвигатель, редуктор, основание, шкаф управления
- Напряжение
- высоковольтные и низковольтные исполнения
- Защита кабеля
- натяжение не выше заданного; концевые заделки разгружены от механических усилий
- Аварийные функции
- быстрое отключение берегового выключателя при перетяжке кабеля, аварийный останов
- Блокировка
- выключатель берегового подключения не включается и отключается при аварийном сигнале
- Пример обозначения
- ADJD-125/1-100-35
Электроника

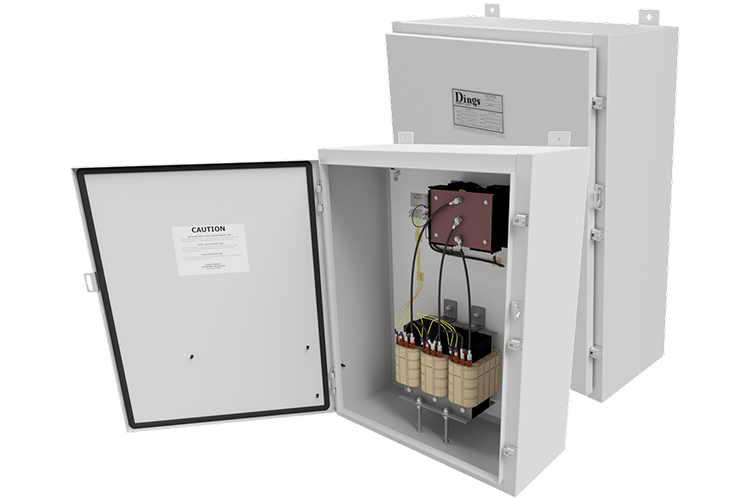

Выпрямительные шкафы для грузоподъёмных электромагнитов
Выпрямительные шкафы XINRI питают грузоподъёмные электромагниты постоянным током от сети 3 × 380 В. DKX(P) — постоянного напряжения DC 220 В на 30–200 А для магнитов MW5-90L…MW5-250L, с защитой от КЗ и перенапряжения. DQ(K)X — с форсировкой: при захвате груза около 5 с подаётся повышенное напряжение, затем 220 В. DQ(K)XW — бесконтактные тиристорные на DC 290/220 В, без дуги на контакторах. DKX-B/BT и DKXBWT-P с аккумуляторами удерживают груз при пропадании сети (DKXBWT-P — не менее 15 мин), регулируют силу, сбрасывают листы поштучно и раздельно управляют магнитами.
- Серии
- DKX(P) — постоянного напряжения; DQ(K)X — с форсировкой; DQ(K)XW — бесконтактные тиристорные; DKX-B/BT, DKXBWT-P — с удержанием груза при отключении сети
- Питание
- 3 фазы, 380 В
- Выходное напряжение
- DC 220 В; форсировка DC 290/220 В; регулируемое 0–220 В (DKX-BT, DKXBWT-P)
- Номинальный выходной ток
- 30–200 А (DKX(P), DQ(K)X, DQ(K)XW); 40–200 А (DKX-B/BT)
- Выходная мощность
- 10–40 кВт (DKX-B/BT, DKXBWT-P)
- Удержание при отключении сети
- не менее 15 мин; 18 аккумуляторов 38–200 А·ч (DKXBWT-P)
- Совместимые электромагниты
- MW5-90L … MW5-250L, MW1-6 … MW1-45
- Функции
- форсировка ≈5 с, регулировка силы, поштучный сброс листов, раздельное управление магнитами, защита от КЗ и перенапряжения
