Приводной блок конвейерный в сборе

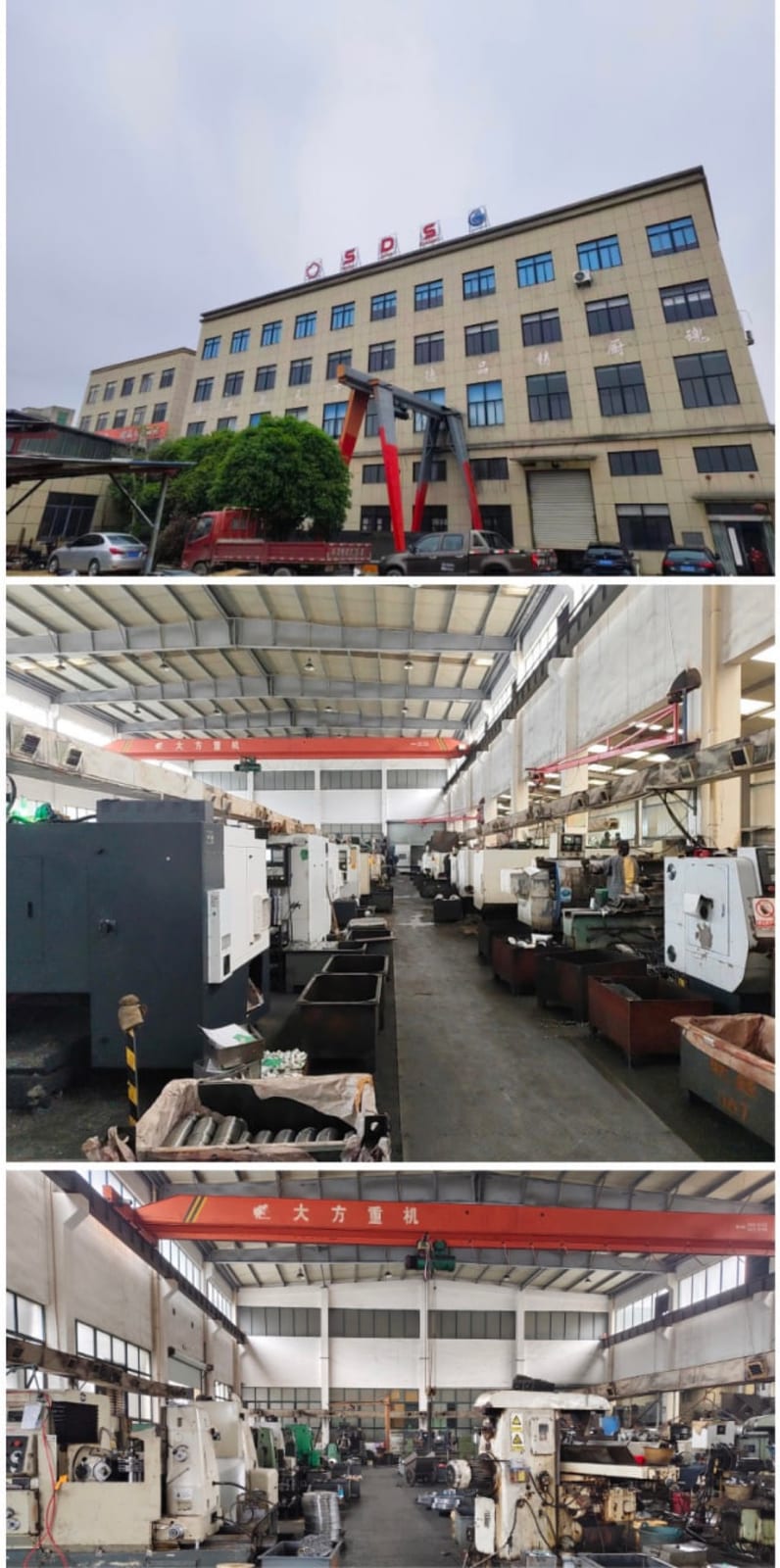

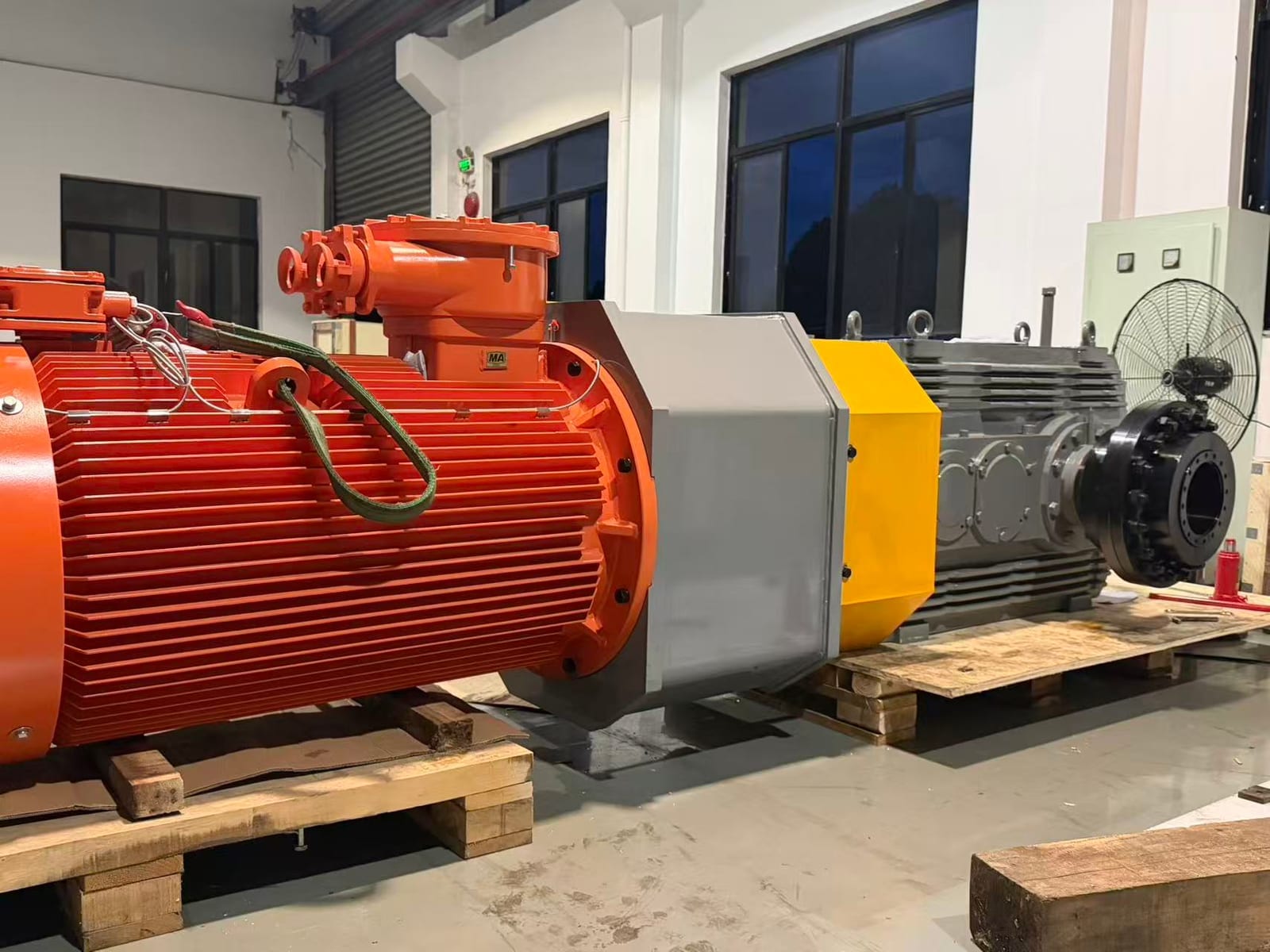

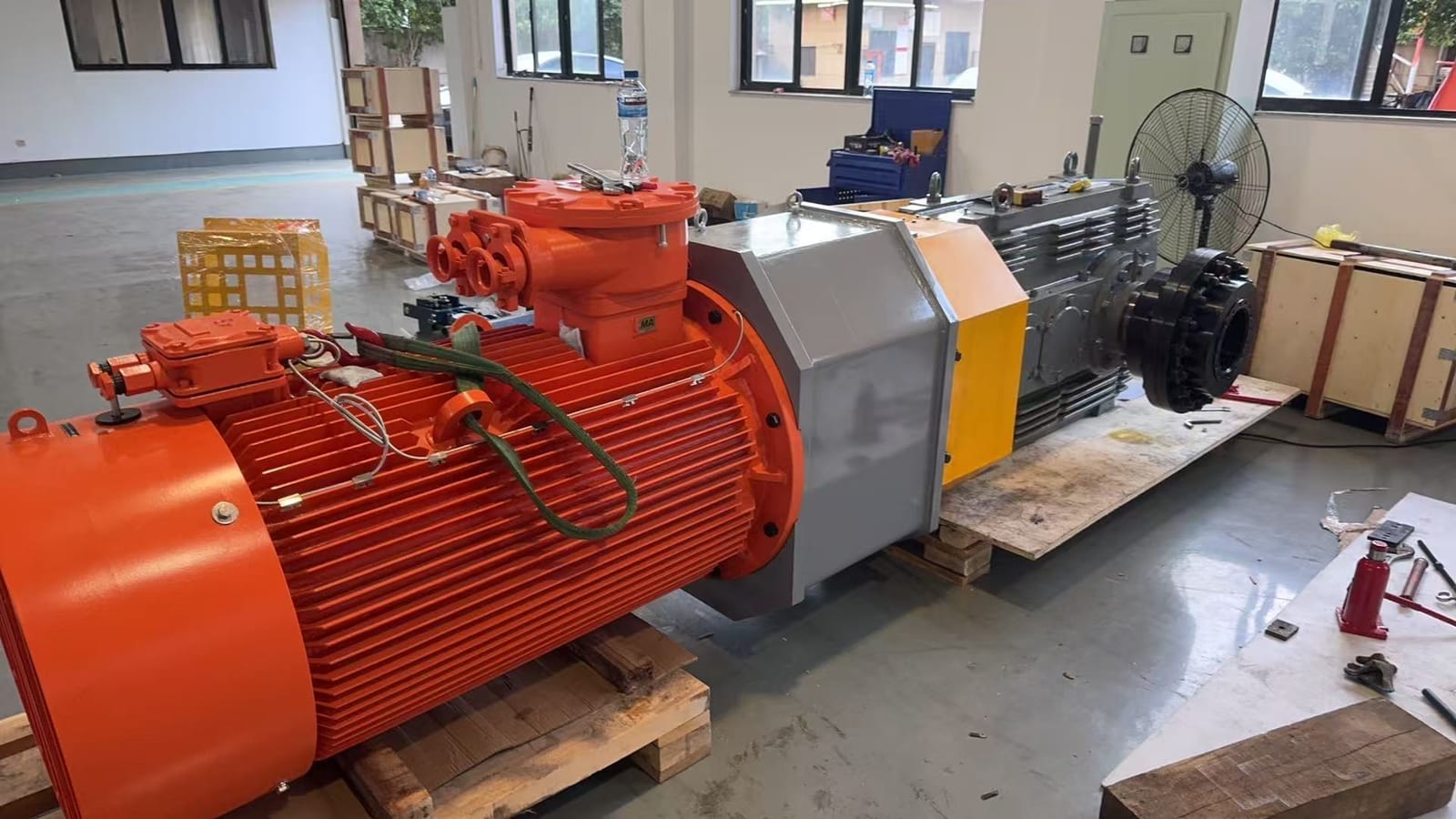

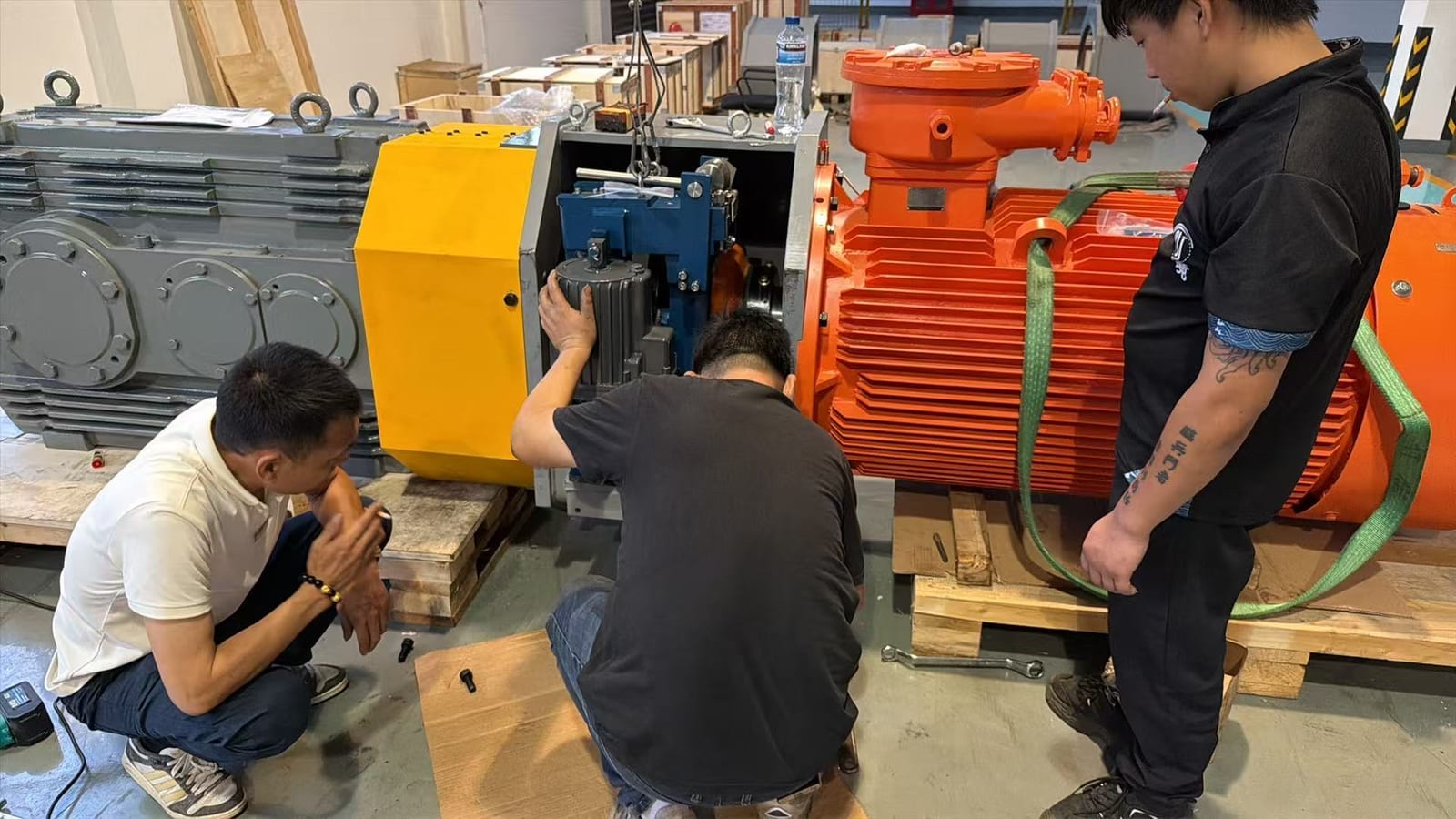

Приводные блоки конвейерные в сборе «взрывозащищённый электродвигатель + муфта + тормозной диск + редуктор» под спецпроект. Стыковочная сборка, центровка валов и заводские приёмо-сдаточные испытания комплекта проводятся на площадке SDS в Нинбо до отгрузки. Партнёр работает напрямую с 30+ китайскими заводами (WEG/Wolong, Boneng, Guomao, Zhonghai, Huali и др.) и подбирает компоненты под техническое задание заказчика. Мощности 7,5 – 710 кВт, крутящие моменты на выходе редуктора до 250 кН·м. Исполнения: стандартные IEC, взрывозащищённые YBX5 / Ex d IIB T4 для шахтных и нефтегазовых объектов, морские Y-H, высоковольтные YKK. Типовые применения: ленточные конвейеры угольных и рудных шахт и ГОКов, крановые механизмы подъёма/передвижения/поворота, прокатные клети, скиповые подъёмники. На фотографиях в галерее — приводные блоки шахтного ленточного конвейера во взрывозащищённом исполнении, складированные на площадке заказчика непосредственно перед монтажом на конвейерную линию.

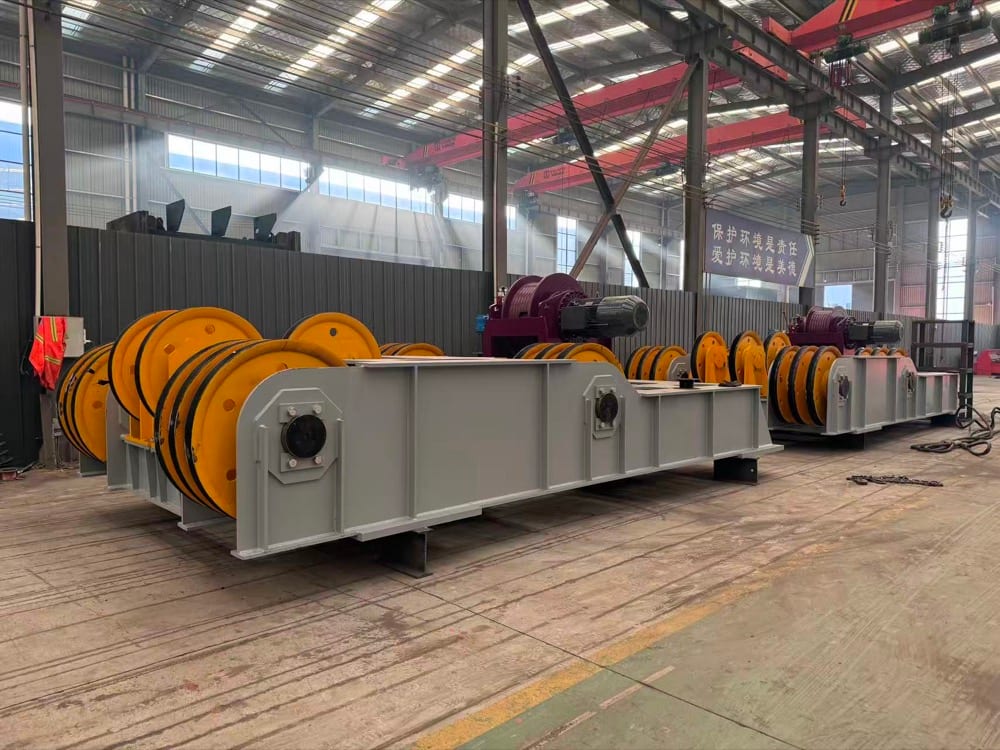

Канатный подъёмный механизм аппарели паромного причала

Спецпроект SDS: проектирование, изготовление и комплектная поставка канатных подъёмных механизмов с противовесами для аппарелей автомобильно-железнодорожного паромного причала. Поставка организована через площадку SDS в Китае с заводскими приёмо-сдаточными испытаниями и осмотром комиссией заказчика перед отгрузкой. В состав комплекта входят: канатный механизм с системой противовесов (без противовесных плит), опорная металлоконструкция привода, рамы канатного механизма, подъёмный механизм промежуточной опоры, отводные/пролётные/противовесные блоки, стальные канаты с концевыми муфтами и подвески. Применение: береговые сооружения морских паромных переправ, ро-ро причалы, причальные подъёмно-опускные мосты. Фотографии — реальная сборка комплектов перед отгрузкой в порт назначения.

Лебёдка грузоподъёмная

IDJ477-250-10-42

Электродвигатель

JANGTE YZTP225S-8, 22 кВт

Барабанный тормоз

YWB250-500-IA, 380 В / 50 Гц

Муфта

ROTEX 65 SD1 + shiftable

Редуктор

S206HA-C18-D10B-AE3

Блоки отводные / пролётные

D = 800 мм, ось d = 42 мм

Блоки противовеса

D = 1000 мм, ось d = 46 мм

Канат

6×36WS-IWRC, ⌀ 42 – 46 мм, концевые муфты

Крановые проекты SDS: совместное проектирование и FAT

Спецпроекты для краностроительной отрасли с опорой на собственную производственную площадку SDS в Китае (г. Нинбо, пров. Чжэцзян): совместная проработка кинематики, электрики и металлоконструкций моста/тележки крана с заводом-изготовителем, согласование 3D-моделей и расчётов до запуска в производство, контроль качества при изготовлении, стыковочная сборка приводных комплектов и проведение заводских приёмо-сдаточных испытаний (FAT) с участием комиссии заказчика. Тип кранов под проект: мостовые, козловые, портовые перегрузочные (STS, RTG), металлургические заливочные и колодцевые, портальные. Зона компетенций — приводы подъёма, передвижения и поворота, тормозные системы, муфты, электрошкафы НКУ, частотные приводы и кабельная разводка. На фото — производственная площадка партнёра в Нинбо, рабочая встреча по 3D-модели крановой металлоконструкции и приёмка крановых электрошкафов на заводе-изготовителе.

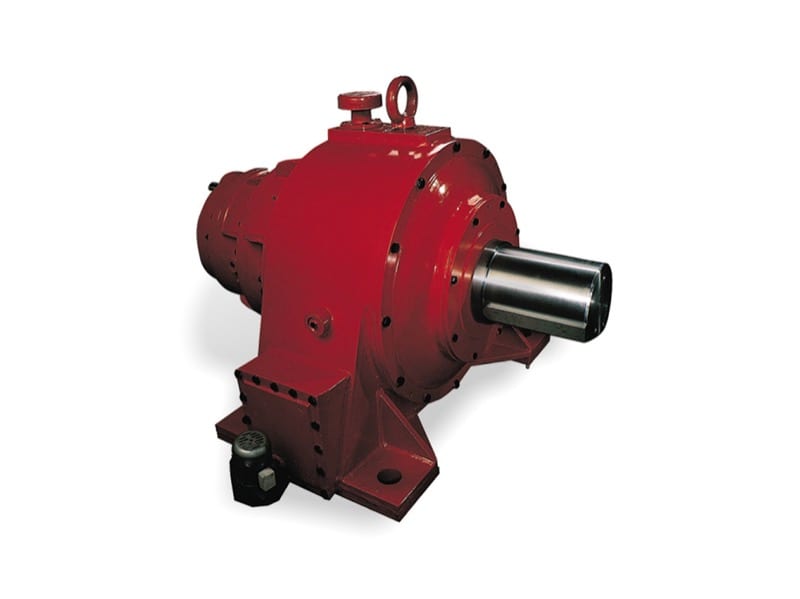

Планетарные редукторы NGW

Стандартная линейка высоконагруженных планетарных редукторов нового поколения по JB/T6502-93. Производятся партнёром SDS — Hubei Jujing Mechanical Equipment Co., Ltd. (пров. Хубэй, КНР) на парке высокоточного европейского зубошлифовального оборудования (Reishauer ZB700 / NZA / AZA, Hofler H400 / H1000, Hofmann L360G, MODUL ZFWZ800), что обеспечивает точность зацепления ISO 6 и выше. Применение: тяжёлые промышленные приводы, металлургия, прокатные станы, цементные мельницы, шахтные конвейеры. Поставляется через SDS Ningbo как эксклюзивного представителя в РФ для крановой, металлургической и горнодобывающей отраслей.

Передаточные числа

4–125 (одно-, двух- и трёхступенчатые)

Выходной момент

до 68 260 Н·м

Точность зацепления

ISO 6 и выше

Стандарт

JB/T6502-93

Планетарные редукторы NBS со спирально-конической передачей

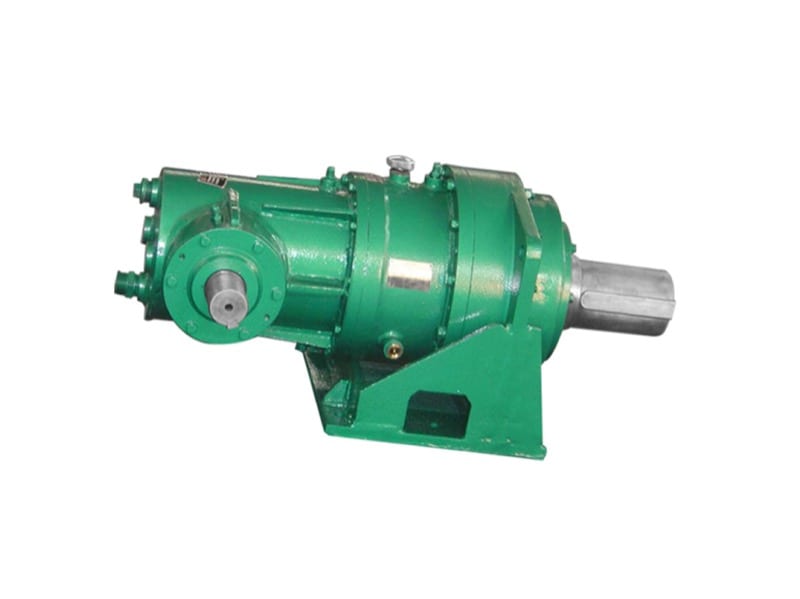

Тяжелонагруженные планетарные редукторы со спирально-конической входной ступенью. Применяются на главных приводах прокатных клетей, цементных и шаровых мельниц, мощных шахтных конвейерах. Производятся партнёром SDS — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР), специализированным изготовителем зубчатых передач повышенной точности с парком станков Reishauer / Hofler / MODUL. Поставляется в РФ через SDS Ningbo для крановой, металлургической и горнодобывающей отраслей по эксклюзивному соглашению с производителем.

Передаточные числа

53,7–100 (NBS) / 560–2240 (NCS — большие модели)

Выходной момент

20 000 – 1 600 000 Н·м

Конструкция

спирально-коническая входная ступень + планетарные ступени

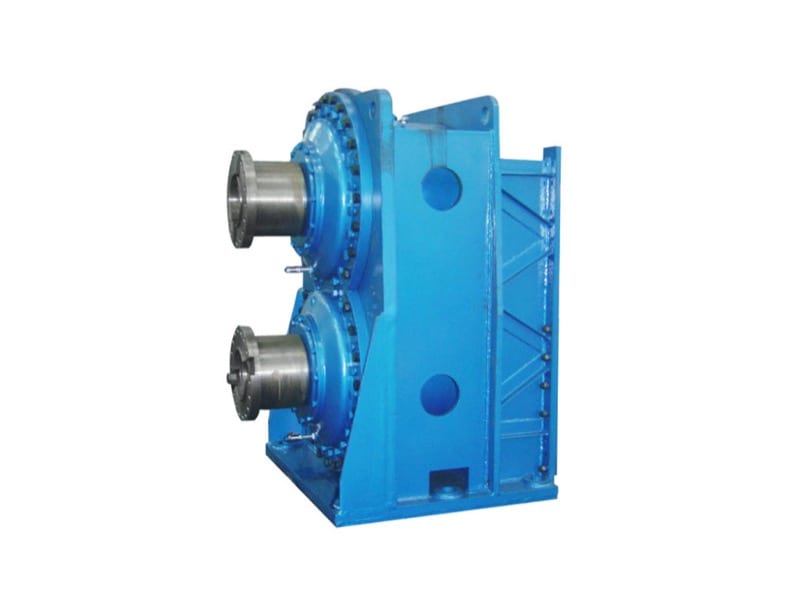

Редукторы NED для машин непрерывной разливки и прокатки

Специализированные редукторы для приводов алюминиевых и стальных прокатно-литейных машин (continuous casting machine). Компактная композитная конструкция из двух планетарных модулей с межосевым расстоянием, позволяющим установку рядом с двумя клетями. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР), квалифицированный поставщик группы Baowu Steel и Taiyuan Heavy Industry. Поставляется в РФ через SDS Ningbo по эксклюзивному соглашению для металлургической отрасли.

Передаточные числа

700–1250

Выходной момент

180 – 900 кН·м

Применение

continuous casting, прокатные станы, литейные машины

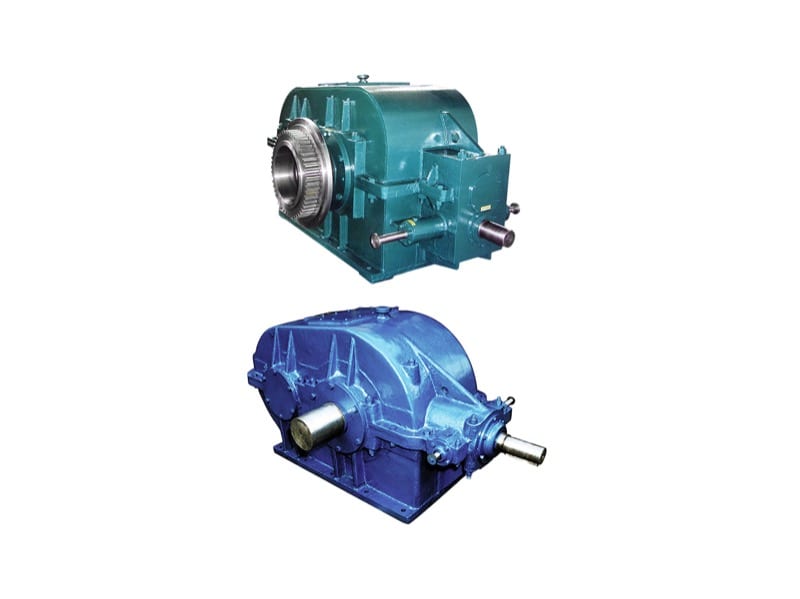

Редукторы ZMY для коксовых машин

Серия редукторов специально для коксохимического производства — толкателей коксовых батарей и углезагрузочных машин типоразмеров 3,2 / 3,8 / 4,3 м. Включает исполнения для верхней загрузки коксовых печей, многомолотового и трёх/шестимолотового углетрамбовочного оборудования. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. Поставляется в РФ через SDS Ningbo для металлургической отрасли по эксклюзивному соглашению.

Передаточные числа

37 – 76

Мощность двигателя

79 – 110 кВт

Применение

толкатели коксовых батарей, углезагрузочные машины 3,2 / 3,8 / 4,3 м

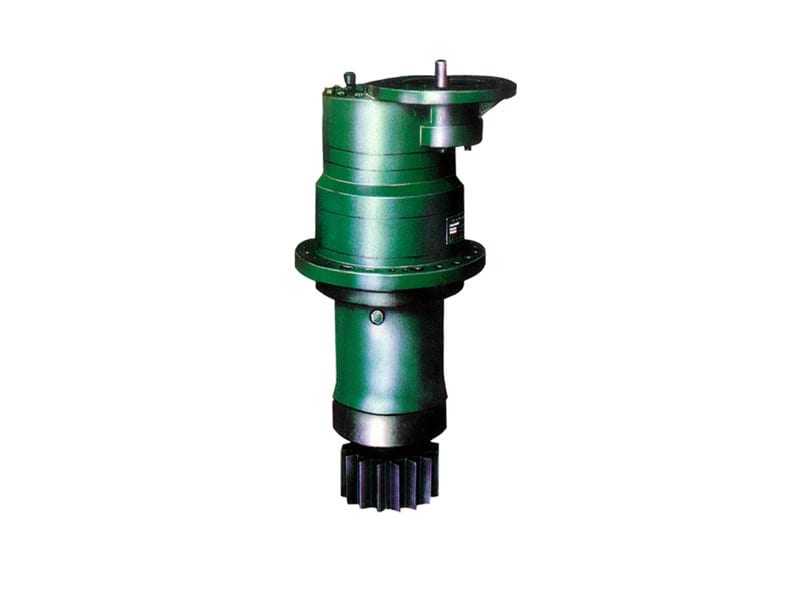

Планетарные редукторы для башенных и мобильных кранов

Линейка планетарных редукторов специальной конфигурации для механизмов подъёма, передвижения и поворота башенных, козловых, мостовых, портовых и пневмоколёсных мобильных кранов. Компактные размеры, высокая удельная нагрузка, точность зацепления ISO 6, многоступенчатая планетарная схема. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (КНР, Хубэй). Поставляется в РФ через SDS Ningbo по эксклюзивному соглашению с производителем для крановой отрасли (мостовые, козловые, портовые, металлургические краны).

Применение

подъём / передвижение / поворот кранов

Типы кранов

башенные, козловые, мостовые, портовые, мобильные пневмоколёсные

Точность зацепления

ISO 6 и выше

Редукторы NMCD для двухвходовых угольных мельниц

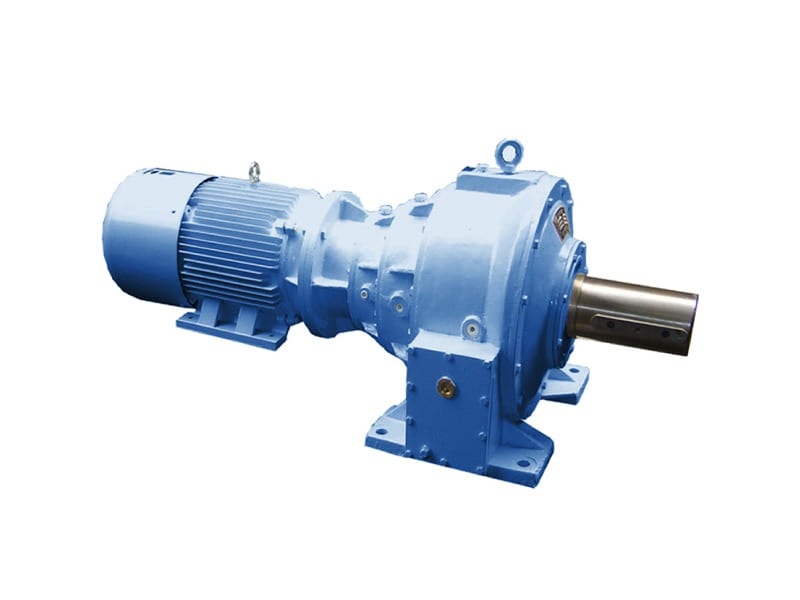

Специализированные редукторы для двухвходовых-двухвыходных шаровых мельниц угольной пыли электростанций и металлургических предприятий. Серия NMCD рассчитана на тяжёлый круглосуточный режим работы при истирании углем. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР). Поставляется в РФ через SDS Ningbo для горнодобывающей и металлургической отраслей по эксклюзивному соглашению.

Типоразмеры

NMCD 315 – 500

Передаточное число

i = 125

Входная мощность

11 – 37 кВт

Применение

двухвходовые шаровые мельницы угольной пыли

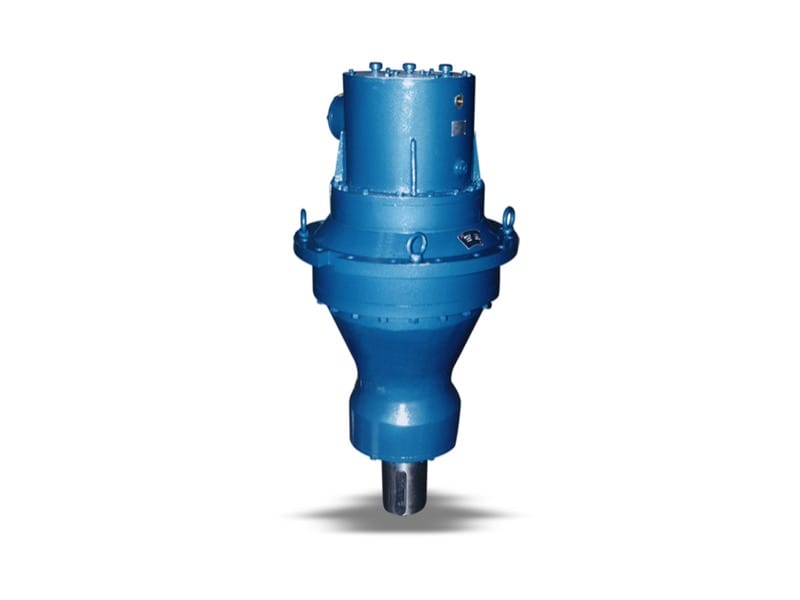

Поворотные редукторы HZN для портовых кранов и роторных машин

Поворотные (slewing) редукторы для механизмов поворота портальных кранов, башенных и козловых кранов, судопогрузочных машин (ship-loader), роторно-разгрузочных экскаваторов (bucket-wheel stacker / reclaimer) и поворотных стрел в портах и металлургических парках. Высокий удельный момент при компактных габаритах, многоступенчатая планетарная схема. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР). Поставляется в РФ через SDS Ningbo по эксклюзивному соглашению для крановой и металлургической отраслей.

Стандартные передаточные числа

10,7 – 1400

Выходной момент

5,5 – 250 кН·м

Применение

поворотные механизмы кранов, ship-loader, bucket-wheel stacker / reclaimer

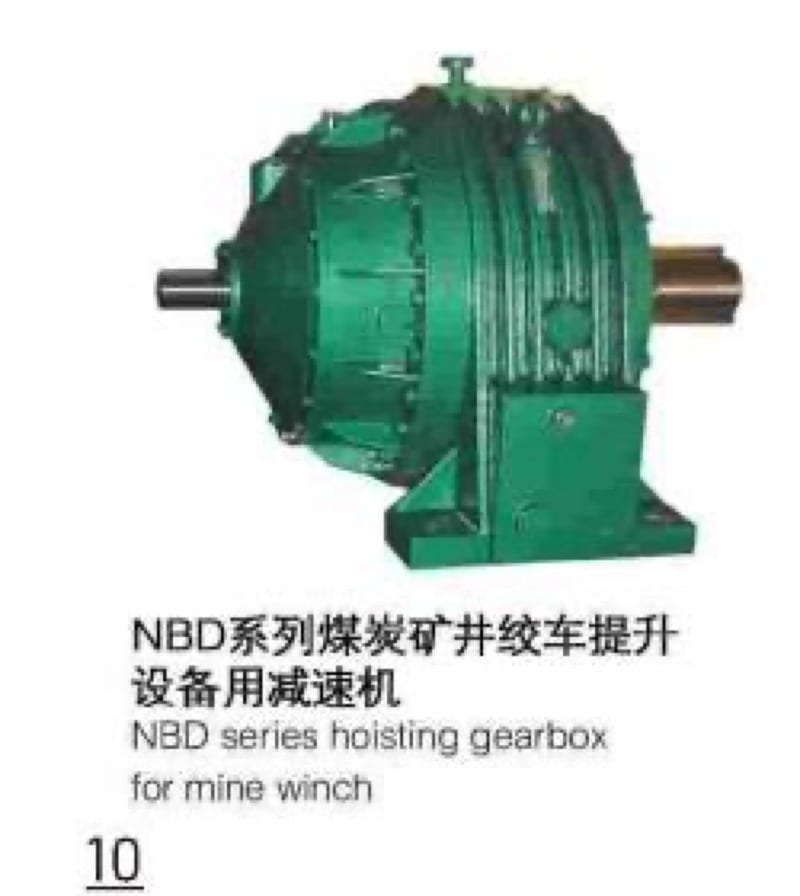

Редукторы NBD для шахтных подъёмных лебёдок

Серия редукторов специально для шахтных подъёмных лебёдок (well winch), скиповых и клетевых подъёмников угольных и рудных шахт. Многоступенчатая зубчатая передача с высоким крутящим моментом, рассчитанная на тяжёлый режим работы и динамические нагрузки при подъёме. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР). Поставляется в РФ через SDS Ningbo по эксклюзивному соглашению для горнодобывающей отрасли (включая ремонт и поставку запчастей по контракту с группой Baowu Steel).

Типоразмеры

NBD 560 – 2000

Передаточные числа

20 – 50

Выходной момент

53,94 – 2973 кН·м

Применение

шахтные подъёмные лебёдки, скиповые и клетевые подъёмники

Вертикальные редукторы LX для среднеходовых угольных мельниц

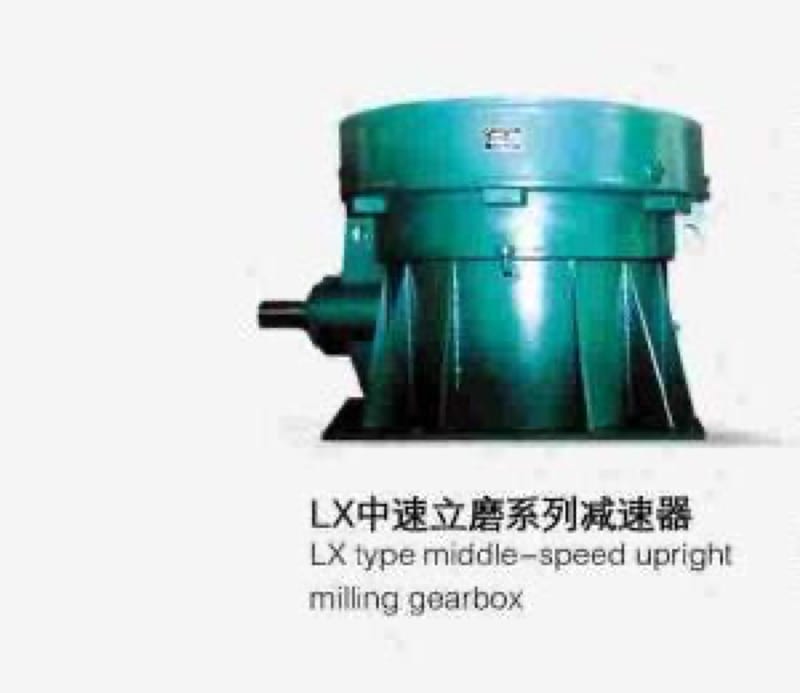

Специализированные вертикальные редукторы для среднеходовых угольных мельниц электростанций и вертикальных цементных мельниц строительной отрасли. Привод первой ступени — конический, второй ступени — планетарный; солнечная шестерня и сателлиты выполнены из высокопрочной легированной стали с цементацией, закалкой и зубошлифованием. Цилиндрический корпус выдерживает значительные осевые нагрузки от размольного стола. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР). Поставляется в РФ через SDS Ningbo для энергетической, металлургической и горнодобывающей отраслей.

Выходной момент

3 000 – 40 000 Н·м

Входная скорость

740 – 990 об/мин

Передаточные числа

16 – 40

Применение

вертикальные мельницы электростанций, цементные вертикальные мельницы

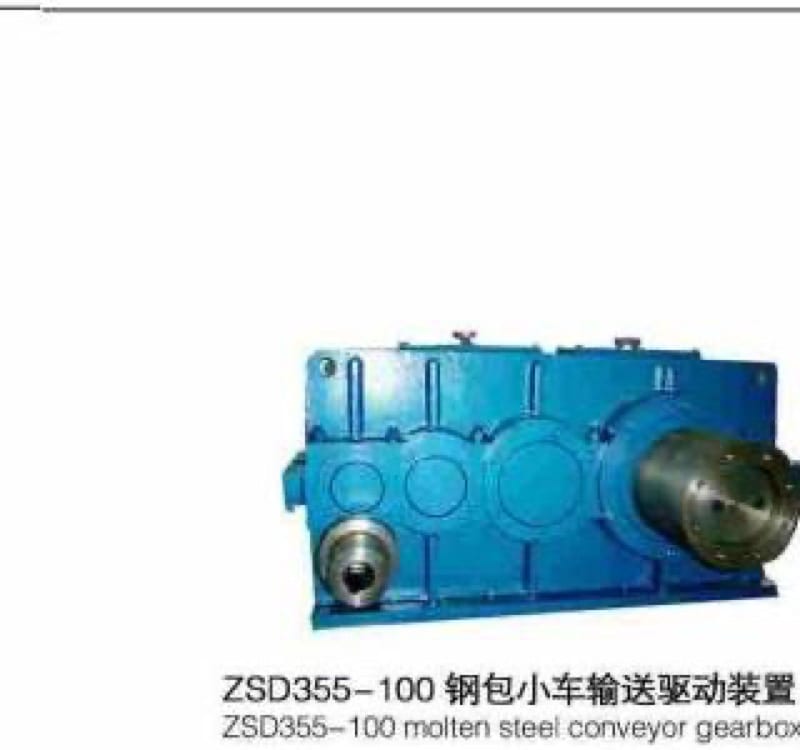

Редукторы ZSD для приводов сталеразливочных тележек

Специализированные редукторы привода сталеразливочных ковшовых тележек (molten steel ladle car) на машинах непрерывной разливки стали и сортовых станах. Опыт серии — поставки на проект 8 млн т нержавеющей стали группы POSCO (Чжанцзяган) для конвейерной системы загрузки слябов. Производитель — Hubei Jujing Mechanical Equipment Co., Ltd. (Хубэй, КНР). Поставляется в РФ через SDS Ningbo по эксклюзивному соглашению для металлургической отрасли.

Типоразмер

ZSD355-100

Мощность

30 кВт

Передаточное число

i = 100

Входная скорость

980 об/мин

Применение

приводы сталеразливочных тележек, конвейеры заготовок

Упругие кулачковые муфты Rotex

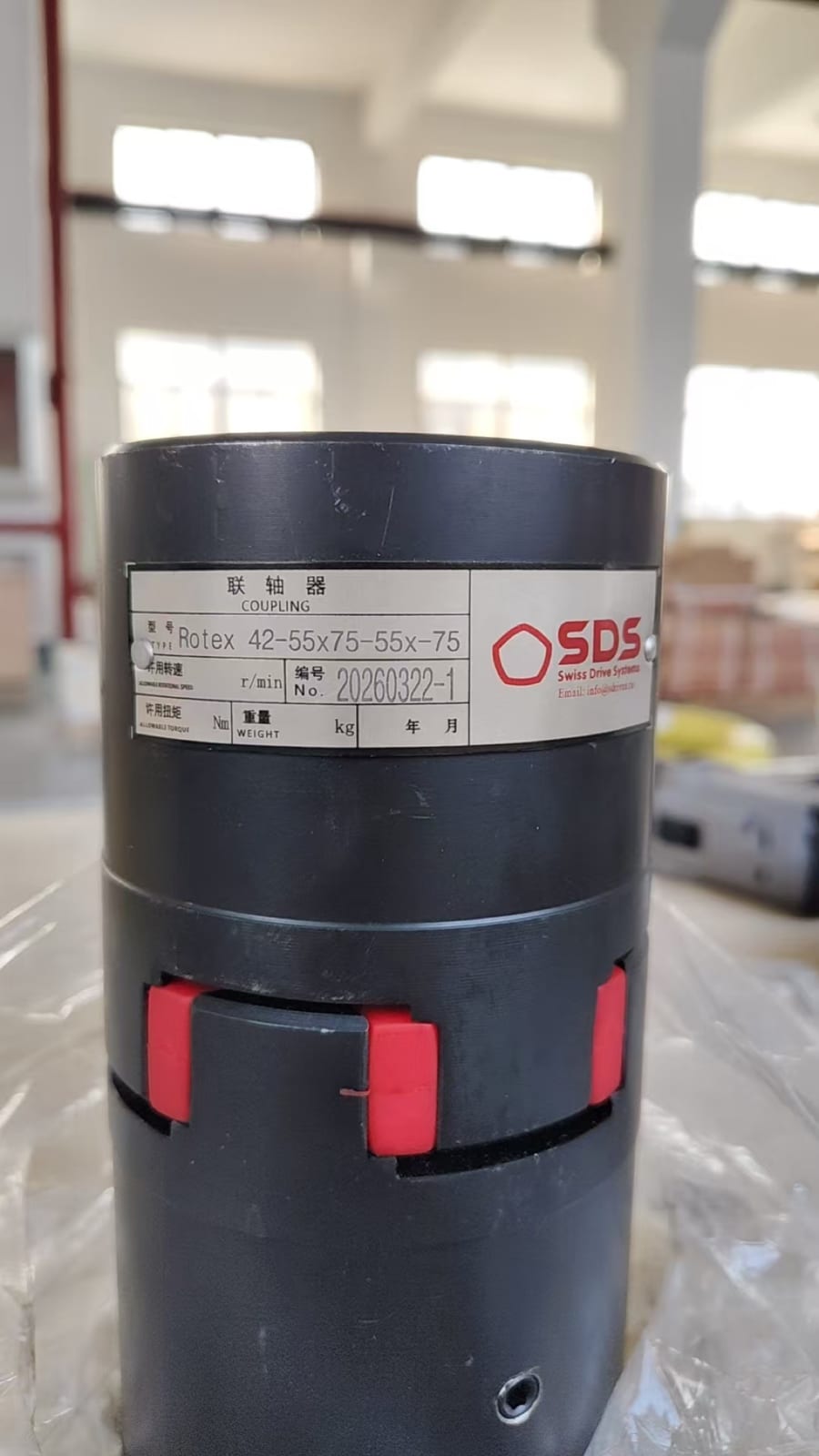

Упругая кулачковая (элементная) муфта типа Rotex для соединения «двигатель – редуктор» в крановых, металлургических и общепромышленных приводах. Передаёт крутящий момент через сменный полиуретановый звездообразный элемент (Spider), компенсируя радиальные, угловые и осевые смещения валов и сглаживая ударные нагрузки. Изготавливается на площадке партнёра в Китае с маркировкой SDS, поставляется в Россию под индивидуальный подбор по диаметрам валов, передаваемому моменту и шкале твёрдости элемента (64 / 80 / 92 / 98 Sh A). На фото — муфта Rotex 42, исполнение 55×75 / 55×75 (под валы 55 мм с двух сторон).

Тип

Упругая кулачковая (Rotex / jaw coupling)

Типоразмеры

Rotex 14 … Rotex 180

Передаваемый момент

до 5 100 Н·м (Rotex 180)

Макс. частота вращения

до 19 000 об/мин (мелкие типоразмеры)

Спайдер (упругий элемент)

PU 64 / 80 / 92 / 98 Sh A

Температурный диапазон

−40 … +120 °C (PU 92/98)

Применение

приводы кранов, металлургия, насосы, общепром
