JIAOHUA
Shanghai Jiaohua Hydraulic Machinery Co., Ltd.
Китайский специализированный производитель гидромуфт и постоянномагнитных муфт, основан в 1984 году на базе разработок Шанхайского транспортного университета. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Продукция удостоена звания «Шанхайский бренд».
Промышленные тормоза и муфты

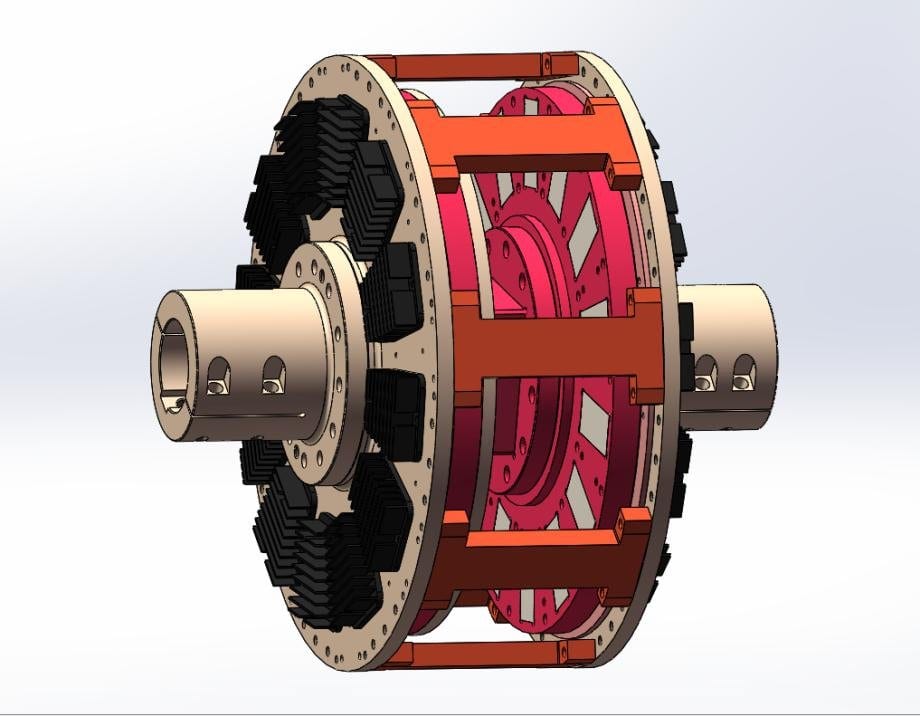

COX ограничительная муфта на постоянных магнитах
COX — ограничительная муфта на постоянных магнитах (разработка Jiaohua 2012 г.): момент передаётся через воздушный зазор между медным ротором на валу двигателя и ротором с постоянными магнитами на стороне редуктора, механической связи нет. При пуске зазор раскрывается с 5 до 8 мм, двигатель разгоняется почти без нагрузки; при заклинивании — до 35 мм, момент не передаётся, после устранения причины муфта возвращается в работу сама. Скольжение 1–4 %, без масла, подшипников и питания. 16 типоразмеров, 11–710 кВт при 1 500 об/мин.
- Типоразмеры
- 16: COX-270 … COX-750
- Мощность при 1 500 / 1 000 / 750 об/мин
- 11–710 / 15–450 / 15–355 кВт
- Скольжение (двигатель на номинальной скорости)
- 1–4 %
- Воздушный зазор
- 5 мм при монтаже, до 8 мм в момент пуска
- Ограничение момента
- при перегрузке зазор увеличивается до 35 мм, передача момента прекращается; возврат автоматический
- Допустимые смещения валов
- несоосность до 5 мм, угловое до 2°
- Наружный диаметр / масса
- 340–860 мм / 65–365 кг
- Температура окружающей среды
- до −45 °C
YOX с упругой кулачковой полумуфтой
YOX — базовое исполнение предохранительной гидромуфты постоянного заполнения Jiaohua: вал редуктора входит прямо в отверстие гидромуфты, двигатель присоединяется через упругую кулачковую полумуфту ML (GB 5272-85) со звёздочкой. Схема с наименьшей осевой длиной и самая распространённая. 19 типоразмеров YOX-190…YOX-1000 (число — активный диаметр рабочей полости, мм): 0,6–760 кВт при 1 500 об/мин, до 1 000 кВт при 1 000 об/мин. Исполнения YOXy и YOXys с увеличенной задней и боковой камерами удлиняют пуск. При заклинивании масло сбрасывается через плавкую пробку.
- Типоразмеры
- 19: YOX-190 … YOX-1000
- Мощность при 1 500 об/мин
- 0,6–760 кВт (YOX-190 … YOX-750)
- Мощность при 1 000 об/мин
- 0,4–1 000 кВт (YOX-220 … YOX-1000)
- Макс. диаметр вала
- двигатель d1 30–150 мм, редуктор d2 25–150 мм
- Наружный диаметр
- 235–1 120 мм
- Масса / объём масла
- 8–650 кг / 0,4–156 л
- Соединение с двигателем
- упругая кулачковая полумуфта ML (GB 5272-85), звёздочка MT4–MT12
- Исполнения
- YOX; YOXy — увеличенная задняя камера; YOXys — задняя и боковая камеры

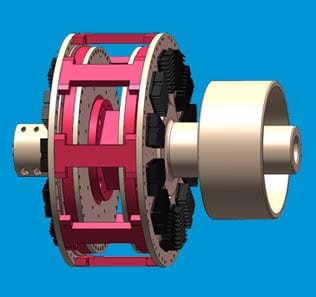

COXZ ограничительная муфта на постоянных магнитах с тормозным шкивом
COXZ — ограничительная муфта на постоянных магнитах с тормозным шкивом на выходе, для приводов с колодочным тормозом. Принцип тот же, что у COX: медный ротор на валу двигателя, магнитный ротор — на стороне редуктора, момент передаётся через зазор 5 мм; при заклинивании зазор раскрывается до 35 мм и передача момента прекращается, после снятия перегрузки работа восстанавливается. 16 типоразмеров COXZ-270…COXZ-750: 11–710 кВт при 1 500 об/мин, шкив Ø300–630 мм, масса 105–670 кг. Допускает несоосность до 5 мм и перекос до 2°.
- Типоразмеры
- 16: COXZ-270 … COXZ-750
- Мощность при 1 500 / 1 000 / 750 об/мин
- 11–710 / 15–450 / 15–355 кВт
- Тормозной шкив Dz/Lz
- 300/150 … 630/265 мм
- Скольжение (двигатель на номинальной скорости)
- 1–4 %
- Воздушный зазор
- 5 мм при монтаже; до 35 мм при перегрузке (передача момента прекращается)
- Допустимые смещения валов
- несоосность до 5 мм, угловое до 2°
- Наружный диаметр
- 340–860 мм
- Масса (корпус)
- 105–670 кг
YOX IIZ с тормозным шкивом (внешний привод)
YOXIIZ — гидромуфта постоянного заполнения со ступицей тормозного шкива на выходном конце. Ведущее — внешнее колесо: гидромуфта жёстко сидит на валу двигателя, шкив соединён с валом редуктора через упругую полумуфту со звёздочкой, с полиамидными пальцами или по выбору заказчика. Детали унифицированы, габариты соответствуют принятым в отрасли. 10 типоразмеров 360–1000, шкив Ø300–700 мм, 15–760 кВт при 1 500 об/мин. Исполнения YOXyIIZ/YOXysIIZ удлиняют пуск. В проектах SDS YOXIIZ и YOXyIIZ предлагались взамен Flender FLUDEX FND/FNDS для ленточных конвейеров.
- Типоразмеры
- 10: YOXIIZ-360 … YOXIIZ-1000
- Мощность при 1 500 об/мин
- 15–760 кВт (360 … 750)
- Мощность при 1 000 об/мин
- 4,5–1 000 кВт
- Тормозной шкив Dz/Lz
- 300/150 … 700/300 мм
- Макс. диаметр вала
- двигатель d1 55–150 мм, редуктор d2 55–150 мм
- Масса / объём масла
- 85–860 кг / 3,8–156 л
- Схема привода
- ведущее внешнее колесо; жёсткое соединение с валом двигателя, шкив — через упругую полумуфту
- Исполнения
- YOXIIZ; YOXyIIZ — увеличенная задняя камера; YOXysIIZ — задняя и боковая камеры
YOXZ с тормозным шкивом (внутренний привод)
YOXZ — гидромуфта постоянного заполнения с тормозным шкивом на выходе и ведущим внутренним колесом: гидромуфта устанавливается на вал двигателя, ступица шкива соединяется с валом редуктора через упругую полумуфту — со звёздочкой, с полиамидными пальцами или по заказу. Компоновка короче, чем у YOXIIZ: минимальная длина YOXZ-1000 — 970 мм против 1 140 мм. 12 типоразмеров 280–1000, шкив Ø200–700 мм, 4–760 кВт при 1 500 об/мин и до 1 000 кВт при 1 000 об/мин. Исполнения YOXyz/YOXysz с увеличенными камерами — для более мягкого пуска.
- Типоразмеры
- 12: YOXZ-280 … YOXZ-1000
- Мощность при 1 500 об/мин
- 4–760 кВт (280 … 750)
- Мощность при 1 000 об/мин
- 1,5–1 000 кВт
- Тормозной шкив Dz/Lz
- 200/85 … 700/300 мм
- Макс. диаметр вала
- двигатель d1 38–150 мм, редуктор d2 45–150 мм
- Масса / объём масла
- 33–770 кг / 1,5–156 л
- Схема привода
- ведущее внутреннее колесо; осевой размер меньше, чем у YOXIIZ
- Исполнения
- YOXz; YOXyz — увеличенная задняя камера; YOXysz — задняя и боковая камеры
YOXp со шкивом
YOXp — гидромуфта постоянного заполнения со шкивом ремённой передачи на корпусе: вал двигателя (или редуктора) входит прямо в отверстие гидромуфты, момент снимается со шкива. Компоновка без промежуточной муфты для машин с ремённым приводом. 15 типоразмеров YOXp-190…YOXp-650: 0,6–500 кВт при 1 500 об/мин, 4,5–145 кВт при 3 000 об/мин, вал до 120 мм, длина 124–360 мм, масса 8–220 кг. Параметры шкива задаются при заказе. Для размеров 360–560 есть вариант YOXFp с увеличенной полостью корпуса.
- Типоразмеры
- 15: YOXp-190 … YOXp-650
- Мощность при 1 500 об/мин
- 0,6–500 кВт
- Мощность при 3 000 об/мин
- 4,5–145 кВт (YOXp-190 … YOXp-400)
- Макс. диаметр вала
- 25–120 мм
- Наружный диаметр / длина
- 235–750 мм / 124–360 мм
- Масса / объём масла
- 8–220 кг / 0,4–46 л
- Соединение
- вал двигателя или редуктора — в отверстие гидромуфты, выход — шкив
- Шкив
- параметры ремённой передачи — по данным заказчика

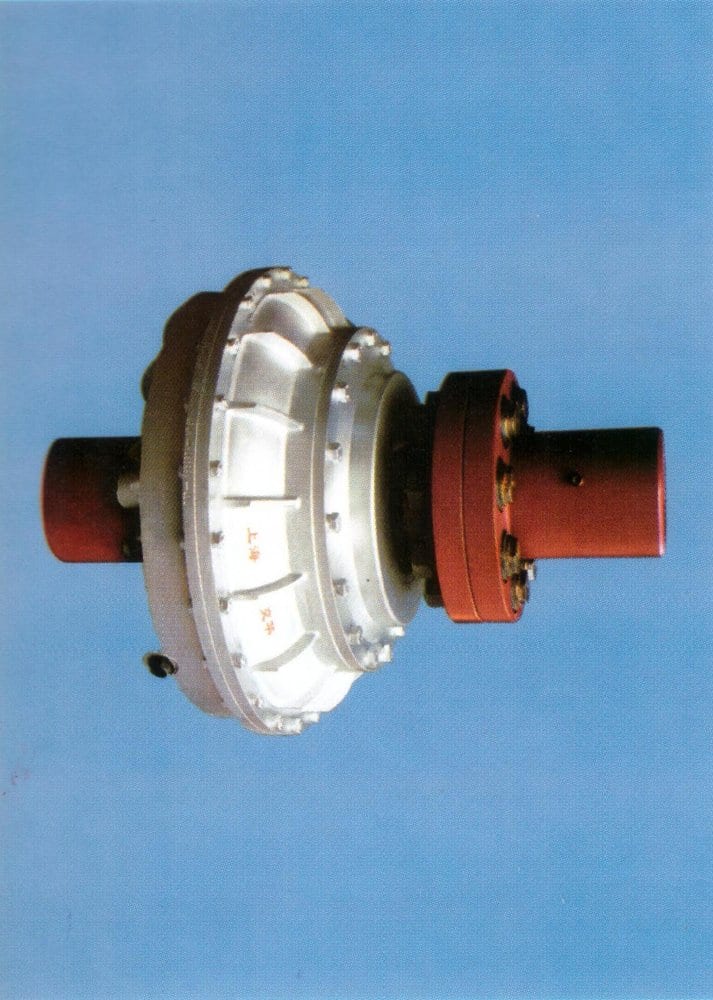

YOXf двухфланцевая
YOXf — двухфланцевое исполнение: гидромуфта присоединяется к двигателю и редуктору через соединительные фланцы, с валом двигателя — жёстко, на выходе — упругая муфта, обычно втулочно-пальцевая TL (аналог МУВП), также ML со звёздочкой или пальцевая HL. Монтаж, регулировка и демонтаж упрощены, осевая длина несколько больше; детали унифицированы. 15 типоразмеров YOXf-250…YOXf-1000, валы до 180 мм, 2,5–760 кВт при 1 500 об/мин и до 1 000 кВт при 1 000 об/мин. Исполнения YOXyf/YOXysf с увеличенными камерами — для тяжёлого пуска.
- Типоразмеры
- 15: YOXf-250 … YOXf-1000
- Мощность при 1 500 об/мин
- 2,5–760 кВт (250 … 750)
- Мощность при 1 000 об/мин
- 0,7–1 000 кВт
- Макс. диаметр вала
- двигатель d1 35–180 мм, редуктор d2 35–180 мм
- Выходная муфта
- втулочно-пальцевая TL4–TL13 или пальцевая HL2–HL11 (по заказу ML)
- Аналог выходной муфты по ГОСТ
- TL — МУВП, ГОСТ 21424-93
- Масса / объём масла
- 18–740 кг / 1,3–156 л
- Исполнения
- YOXf; YOXyf — увеличенная задняя камера; YOXysf — задняя и боковая камеры
YOXF с увеличенной полостью корпуса
YOXF — исполнение с увеличенной внутренней полостью вращающегося корпуса (по классификации завода — «комбинированный слив», 复合泄液式). Как и исполнения с дополнительными камерами, это удлиняет пуск и снижает ударные нагрузки на механизм. Ведущее — внутреннее колесо, масса гидромуфты воспринимается валом двигателя. 5 типоразмеров 360–560: 15–250 кВт при 1 500 об/мин, валы до 100/110 мм, масса 34–112 кг — легче YOX тех же размеров (40–140 кг). Варианты: YOXF — валом в отверстие, YOXFp — со шкивом, YOXFZ — с тормозным шкивом.
- Типоразмеры
- 5: YOXF-360 … YOXF-560
- Мощность при 1 500 об/мин
- 15–250 кВт
- Мощность при 1 000 об/мин
- 4,5–90 кВт
- Макс. диаметр вала
- d1 55–100 мм, d2 55–110 мм
- Наружный диаметр
- 410–642 мм
- Масса / объём масла
- 34–112 кг / 3,5–25 л
- Схема привода
- ведущее внутреннее колесо, масса гидромуфты — на валу двигателя
- Исполнения
- YOXF; YOXFp — со шкивом; YOXFZ — с тормозным шкивом
YOX с пальцевым соединением
Разновидность базовой гидромуфты YOX, у которой упругая кулачковая полумуфта со звёздочкой заменена пальцевой с полиамидными (капроновыми) пальцами. Присоединение прежнее: вал редуктора — в отверстие гидромуфты, двигатель — через пальцевую полумуфту. По данным завода, соосность при монтаже агрегата выставляется проще, а пальцы меняются без сдвига двигателя или редуктора. Типоразмеры YOX-190…YOX-1000 с присоединительными размерами YOX: 0,6–760 кВт при 1 500 об/мин, до 1 000 кВт при 1 000 об/мин, валы до 150 мм. По заказу — температурный выключатель.
- Типоразмеры
- 19: YOX-190 … YOX-1000
- Мощность при 1 500 об/мин
- 0,6–760 кВт (YOX-190 … YOX-750)
- Мощность при 1 000 об/мин
- 0,4–1 000 кВт (YOX-220 … YOX-1000)
- Макс. диаметр вала
- двигатель d1 30–150 мм, редуктор d2 25–150 мм
- Масса / объём масла
- 8–650 кг / 0,4–156 л
- Соединение с двигателем
- пальцевая полумуфта с полиамидными (капроновыми) пальцами
- Обслуживание
- замена пальцев без сдвига двигателя и редуктора
- Опции
- температурный выключатель (по заказу)
YOX IIZ с пальцевым соединением и тормозным шкивом
Гидромуфта постоянного заполнения с тормозным шкивом и пальцевым соединением на выходе: вместо упругой звёздочки момент к ступице шкива передают полиамидные (капроновые) пальцы. Присоединение к двигателю и редуктору — как у базового исполнения; в таблице завода серия построена на YOXIIZ с ведущим внешним колесом. Соосность при монтаже выставляется проще, пальцы меняются без сдвига двигателя и редуктора. 10 типоразмеров 360–1000, шкив Ø300–700 мм, 15–760 кВт при 1 500 об/мин, до 1 000 кВт при 1 000 об/мин, валы до 150 мм.
- Типоразмеры
- 10: YOXIIZ-360 … YOXIIZ-1000
- Мощность при 1 500 об/мин
- 15–760 кВт (360 … 750)
- Мощность при 1 000 об/мин
- 4,5–1 000 кВт
- Тормозной шкив Dz/Lz
- 300/150 … 700/300 мм
- Макс. диаметр вала
- двигатель d1 55–150 мм, редуктор d2 55–150 мм
- Масса / объём масла
- 85–860 кг / 3,8–156 л
- Выходное соединение
- пальцевая полумуфта с полиамидными (капроновыми) пальцами
- Обслуживание
- замена пальцев без сдвига двигателя и редуктора
Частые вопросы — JIAOHUA
Какое оборудование JIAOHUA поставляет SDS?
SDS поставляет полную линейку продукции JIAOHUA, включая промышленные тормоза и муфты. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование JIAOHUA?
Оборудование JIAOHUA применяется в отраслях: металлургия, горно-обогатительная отрасль, цементная промышленность и энергетика и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки JIAOHUA?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, г. Шанхай). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование JIAOHUA у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по JIAOHUA?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
