INI Hydraulic Co., Ltd.
Китайский производитель гидравлических лебёдок, планетарных редукторов, ходовых приводов, поворотных механизмов и гидромоторов. Поставки в Россию через Swiss Drive Systems: подбор по параметрам, аналоги европейских серий, документация на русском. Более 26 лет на рынке, один из крупнейших в Азии производителей гидравлики для спецтехники.
Лебёдки и тали

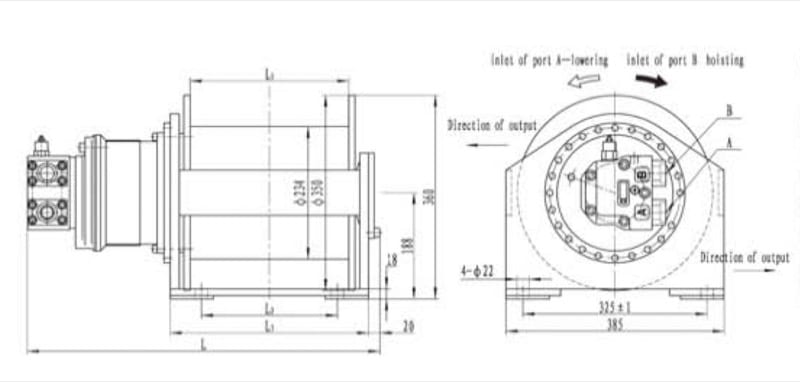

Гидравлические лебёдки
Основная линейка гидравлических лебёдок INI: клапанный блок с тормозом и уравновешивающим клапаном, аксиально-поршневой или радиально-поршневой (INM05–INM7) гидромотор, тормоз Z-типа, планетарный редуктор KC/GC или IGC-W, барабан, рама и муфта; от потребителя нужны только гидростанция и распределитель. Ряд IYJ2.5A–IYJ488: усилие на 1-м слое 5–550 кН, канат 8–52 мм, скорость каната от 60 м/мин (5 кН) до 10 м/мин (550 кН), перепад давления 13–29,3 МПа, расход 30–480 л/мин. Опции — канатоукладчик, прижимной ролик, сигнализация последних трёх витков, вал датчика скорости. Не для подъёма людей.
- Типоразмеры
- IYJ2.5A – IYJ488 (по модулю планетарного редуктора)
- Тяговое усилие (1-й слой)
- 5–550 кН (максимум — IYJ79-550)
- Скорость каната (1-й слой)
- 60 м/мин (5 кН) … 10 м/мин (550 кН)
- Диаметр каната
- 8–52 мм
- Перепад давления
- 13–29,3 МПа
- Расход масла
- 30–480 л/мин
- Гидромотор
- радиально-поршневой INM05–INM7 или аксиально-поршневой A2FE
- Тормоз / редуктор
- многодисковый Z-типа / планетарный KC, GC, IGC-W

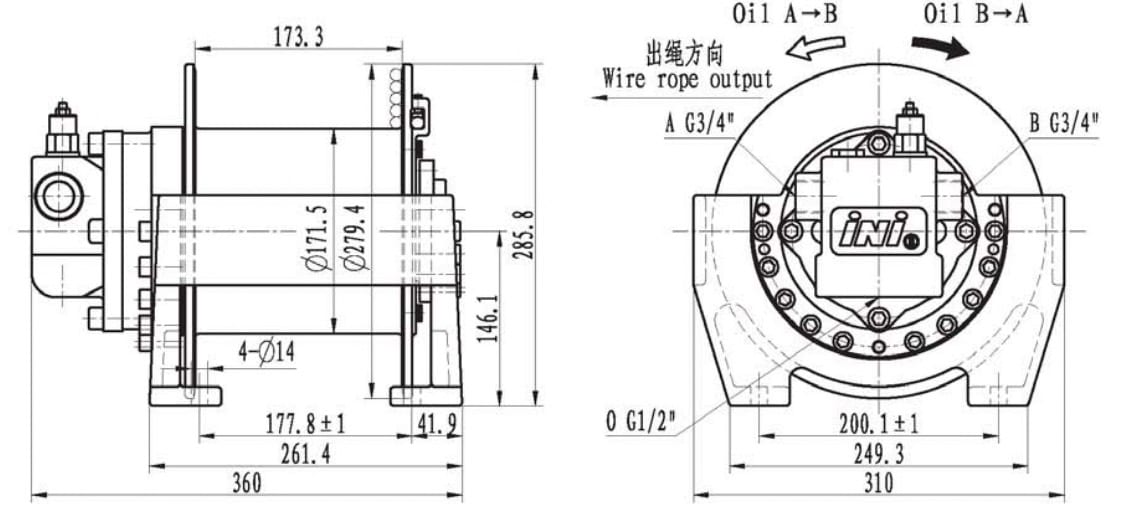

Компактные гидравлические лебёдки
Компактные лебёдки IYJ-N со встроенной в барабан силовой частью: гидромотор (героторный или аксиально-поршневой) с распределителем, многодисковый тормоз Z-типа и планетарный редуктор C или KC расположены внутри барабана, что защищает их от загрязнения. Стандартный ряд IYJ11-N … IYJ33-N: тяговое усилие 3–60 кН, скорость каната до 50 м/мин под нагрузкой и до 90 м/мин в лёгком режиме (двухскоростные исполнения NB), давление 8–30 МПа, расход 6–124 л/мин, канат 5–14 мм, канатоёмкость 28–126 м. Спасательные лебёдки IYJ45-…-ZPN (90–120 кН) для спасательных шлюпок сертифицированы DNV с 2015 года.
- Типоразмеры
- IYJ11-N, IYJ22-N, IYJ2.52.5-N, IYJ33-N; IYJ45-…-ZPN
- Тяговое усилие (1-й слой)
- 3–60 кН; IYJ45-ZPN — 90–120 кН
- Скорость каната
- до 50 м/мин (нагрузка), до 90 м/мин (лёгкий режим)
- Рабочее давление
- 8–30 МПа
- Расход масла
- 6–124 л/мин
- Диаметр каната
- 5–14 мм (IYJ45-ZPN — 24–28 мм)
- Канатоёмкость
- 28–126 м
- Встроенные узлы
- гидромотор, тормоз Z-типа, редуктор C/KC — внутри барабана
Электрические лебёдки
Электрические лебёдки IDJ: тормозной электродвигатель, многоступенчатый планетарный редуктор, барабан и рама. Ряд от IDJ23 до IDJ699: тяговое усилие на 1-м слое 10–600 кН, канат 14–50 мм, скорость каната до 58 м/мин, мощность двигателей от 3,7 кВт до 2 × 350 кВт, питание 380 В 50 Гц, 660/1 140 В или 440 В 60 Гц. Исполнение 600 кН (IDJ699-600-1000-44, передаточное число 88,3) изготовлено для плавдока грузоподъёмностью 1 600 т в Нидерландах; лебёдка 150 кН для морской нефтеразведки — IP56, изоляция F, S1. SDS поставляла IDJ477-250-10-42 (250 кН, канат 42 мм) со встроенным редуктором IGT160W4.
- Типоразмеры
- IDJ23 – IDJ699 (по модулю планетарного редуктора)
- Тяговое усилие (1-й слой)
- 10–600 кН
- Скорость каната (1-й слой)
- до 58 м/мин
- Диаметр каната
- 14–50 мм
- Мощность электродвигателя
- 3,7 кВт … 2 × 350 кВт
- Напряжение питания
- 380 В 50 Гц; 660/1 140 В; 440 В 60 Гц
- Исполнение для моря
- IP56, изоляция F, режим S1 (лебёдка 150 кН)

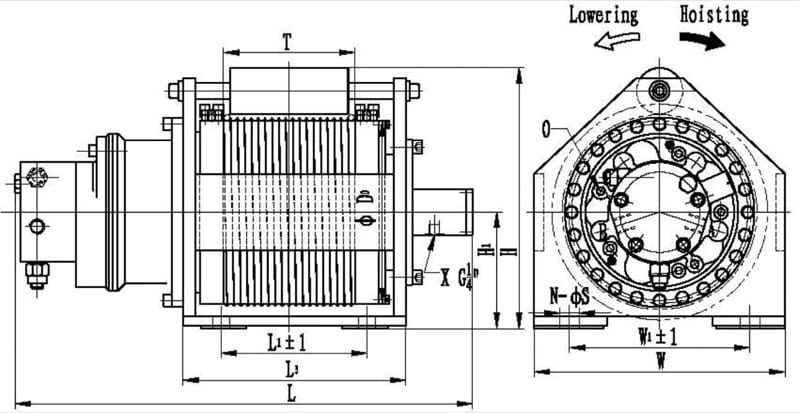

Лебёдки со свободным сбросом
Гидравлические лебёдки IYJ-L со свободным сбросом груза: планетарный редуктор, гидромотор, мокрый многодисковый тормоз, клапанные блоки, барабан, рама и гидроуправляемая муфта (патент INI) на последней ступени редуктора, отключающая барабан от привода; возможен двухскоростной мотор. Тяговое усилие 6–225 кН, скорость каната до 90 м/мин, канат 8–32 мм, давление системы 10–30 МПа, давление открытия муфты 5–8,5 МПа. Входят также в морскую программу INI (раздел Marine Machinery).
- Тяговое усилие (1-й слой)
- 6–225 кН
- Скорость каната (1-й слой)
- до 90 м/мин
- Диаметр каната
- 8–32 мм
- Давление системы
- 10–30 МПа (код H1–H6: 10–35 МПа)
- Давление открытия муфты
- 5–8,5 МПа
- Свободный сброс
- гидроуправляемая муфта на последней ступени редуктора
- Тормоз
- мокрый многодисковый; опция — ленточный
Фрикционные лебёдки

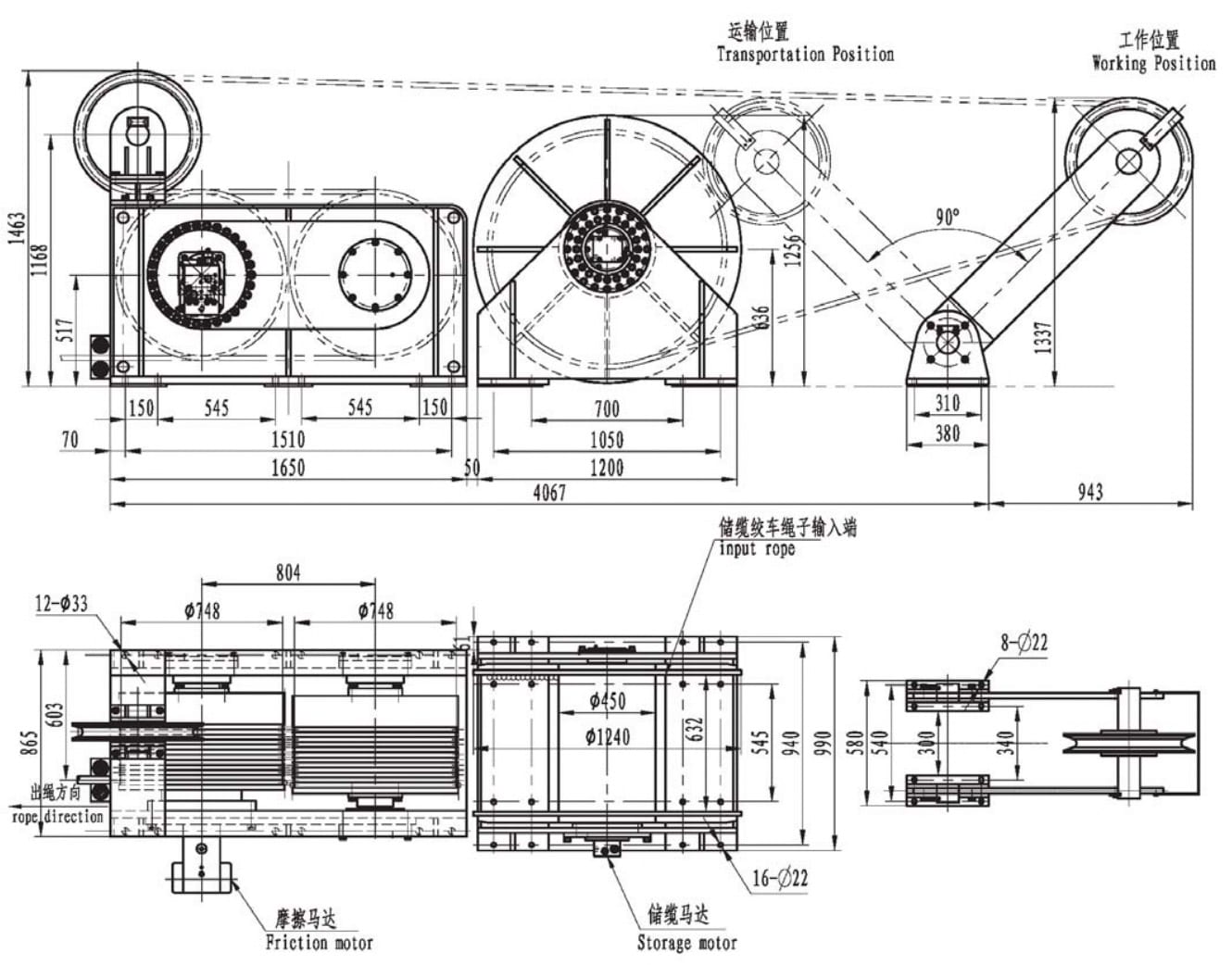

Гидравлические фрикционные лебёдки IMYJ: комплект из двухбарабанной тяговой лебёдки и накопительной лебёдки; работают совместно с блоками и канатоукладчиком. Рассчитаны на большую канатоёмкость и постоянное тяговое усилие; ставятся одно- или двухскоростные гидромоторы INI, по заказу — гидростанция собственной разработки. Четыре базовых исполнения: 65 кН / 120 м / канат 16 мм, 200 кН / 1 000 м / 22 мм, 300 кН / 900 м / 27 мм и 1 500 кН / 400 м / 63 мм. У IMYJ466-300: скорость каната 0–15 м/мин, 15 слоёв на накопителе, давление 26 МПа, момент на тяговых барабанах 95 000 Н·м.
- Исполнения
- IMYJ33-65, IMYJ466-200, IMYJ466-300, IMYJ61111-1500
- Тяговое усилие
- 65–1 500 кН
- Канатоёмкость накопителя
- 120–1 000 м
- Диаметр каната
- 16–63 мм
- Скорость каната (IMYJ466-300)
- 0–15 м/мин
- Давление системы (IMYJ466-300)
- 26 МПа
- Состав
- двухбарабанная фрикционная + накопительная лебёдка
Швартовые лебёдки

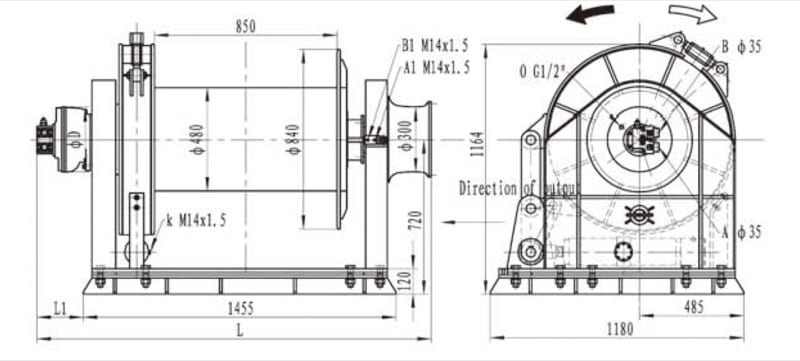

Гидравлические швартовные лебёдки IYJ-C: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, закрытый планетарный редуктор, ленточный тормоз, кулачковая муфта, барабан, швартовная турачка и рама. Закрытый редуктор и подшипники качения повышают КПД на 6–10 % и исключают ежедневную смазку. Соответствуют стандарту GB 4446-84; опция CT — постоянное натяжение. Стандартный ряд IYJ45-C … IYJ79-C: усилие на барабане 50–400 кН, удерживающая нагрузка 150–1 080 кН, скорость 10–15 м/мин (лёгкий трос 20–30 м/мин, выбирание 0,5 м/мин), канат 20–50 мм; специсполнения до 750 кН.
- Типоразмеры
- IYJ45-C, IYJ56-C, IYJ67-C, IYJ79-C; специсполнения до IYJ4611-C
- Усилие на барабане
- 50–400 кН (специсполнения до 750 кН)
- Удерживающая нагрузка
- 150–1 080 кН
- Скорость каната
- 10–15 м/мин; лёгкий трос 20–30 м/мин; выбирание 0,5 м/мин
- Диаметр каната / канатоёмкость
- 20–50 мм / 250–400 м
- Номинальное давление / расход
- 14,5–17 МПа / 69–370 л/мин
- Тормоз / муфта
- ленточный / кулачковая; швартовная турачка
- Стандарт
- GB 4446-84
Лебёдки для спецтехники

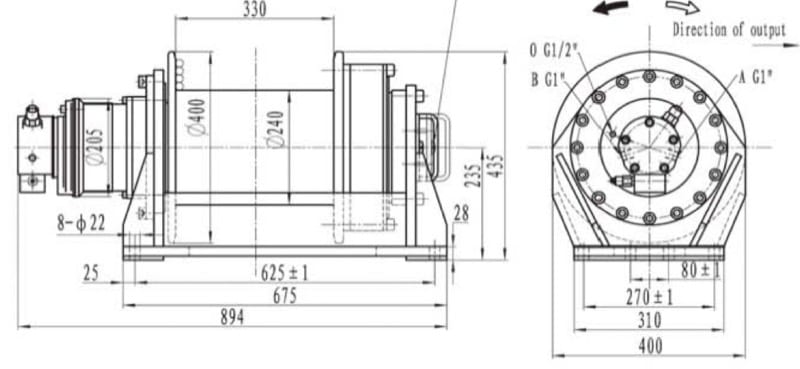

Лебёдки ISYJ для спецтехники (патент INI): распределители с челночными клапанами управления тормозом, одинарные или двойные уравновешивающие клапаны, радиально-поршневой гидромотор INM, тормоз Z-типа, планетарный редуктор C-типа, барабан и рама При выведенном рычаге муфты барабан вращается свободно для быстрого сматывания каната. Ряд ISYJ2.5 … ISYJ45: тяговое усилие 10–300 кН, скорость каната 0–12…0–6 м/мин, канат 8–28 мм, перепад давления 15–21 МПа; исполнения ISYJ67 — 400–500 кН, канат 33–36 мм.
- Типоразмеры
- ISYJ2.5, ISYJ2.54, ISYJ45, ISYJ67
- Тяговое усилие (1-й слой)
- 10–300 кН; ISYJ67 — 400–500 кН
- Скорость каната
- 0–12 … 0–6 м/мин
- Диаметр каната
- 8–36 мм
- Перепад давления
- 15–21 МПа
- Расход масла
- 12–330 л/мин
- Гидромотор / тормоз / редуктор
- INM / Z-типа / планетарный C-типа
- Свободное сматывание
- муфта с ручным рычагом
Гидравлические кабестаны

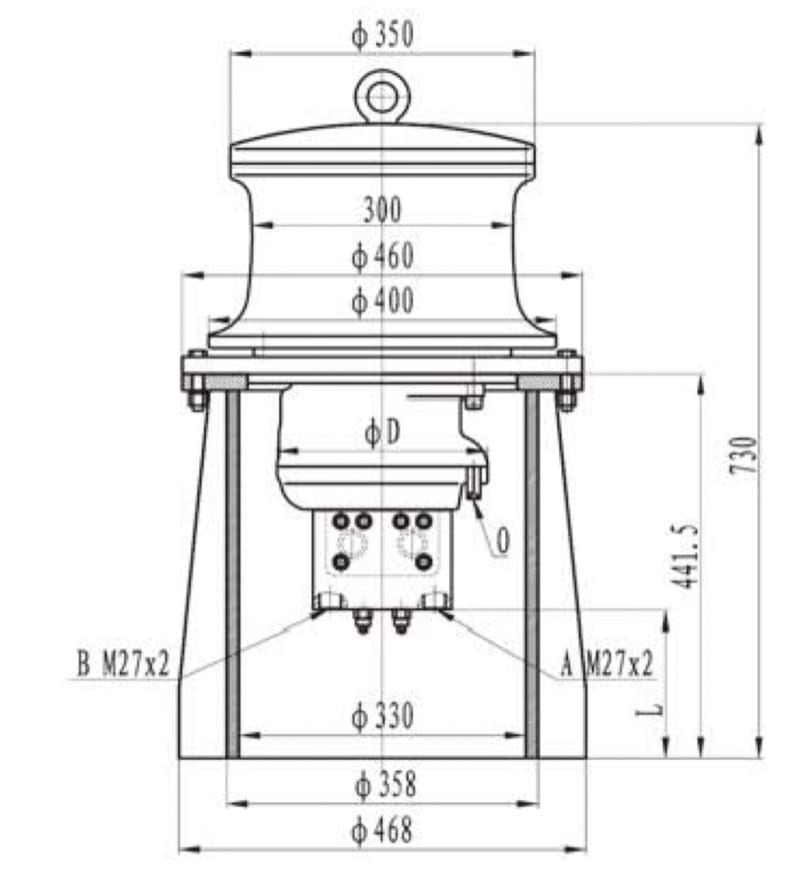

Гидравлические кабестаны (шпили) IYJP — патентованная разработка INI: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, планетарный редуктор, мокрый тормоз, турачка и рама. Встроенный клапанный блок упрощает гидросистему судна. Ряд IYJP3-10 … IYJP79-260: тяговое усилие 10–260 кН, номинальная скорость 10–25 м/мин, канат 13–36 мм, рабочий перепад давления 12–14,5 МПа, суммарный рабочий объём 860–46 794 см³/об, расход 25–229 л/мин; радиально-поршневые моторы INM1–INM6, редукторы C3 … C79. Для судов без гидросистемы выпускаются электрические кабестаны IDJP.
- Исполнения
- IYJP3-10 … IYJP79-260
- Тяговое усилие
- 10–260 кН
- Номинальная скорость
- 10–25 м/мин
- Диаметр каната
- 13–36 мм
- Рабочий перепад давления
- 12–14,5 МПа
- Расход масла
- 25–229 л/мин (IYJP3-10 … IYJP79-240)
- Гидромотор / редуктор
- INM1–INM6 / планетарный C3AC (i = 5) … C79 (i = 22)
- Тормоз
- мокрый многодисковый
Якорные лебёдки

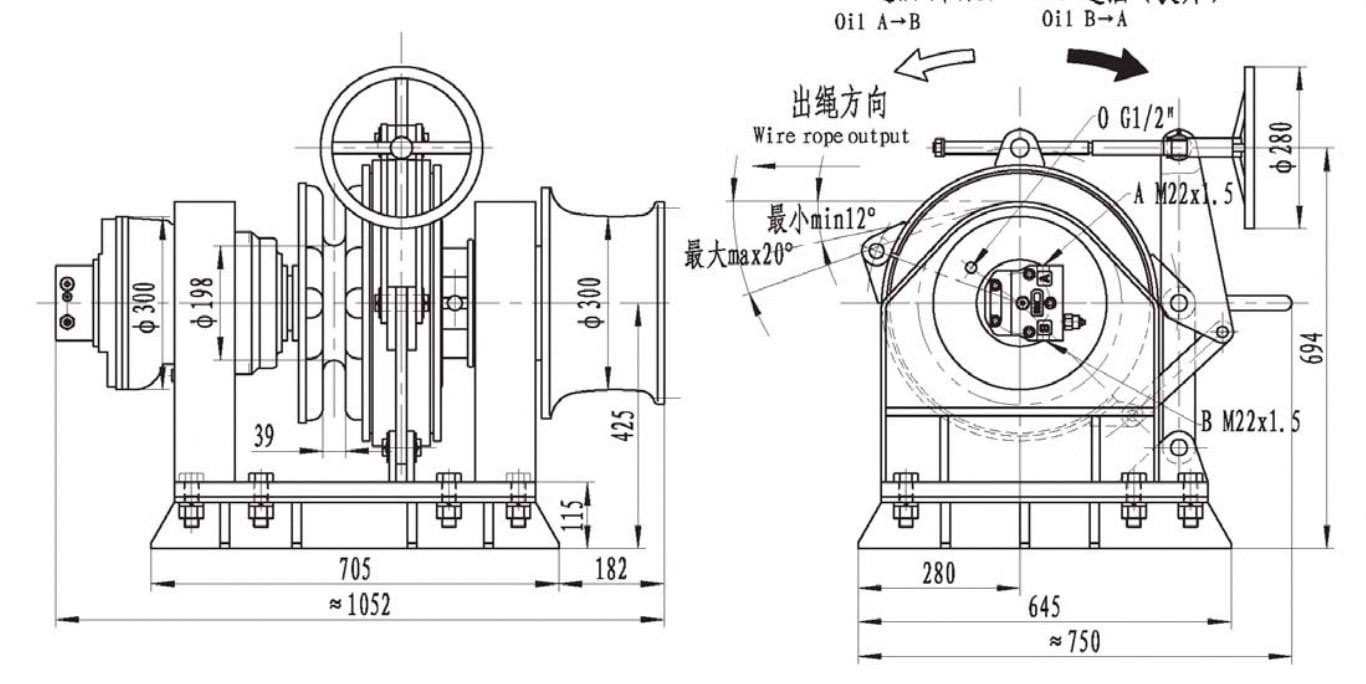

Гидравлические якорные лебёдки (брашпили) IYM: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, планетарный редуктор, ленточный тормоз и кулачковая муфта с гидравлическим или ручным управлением, рама. Встроенный клапанный блок упрощает судовую гидросистему. 10 исполнений под якорную цепь калибром 16–42 мм: рабочая нагрузка 10,9–75 кН, перегрузочное тяговое усилие 16,4–112,5 кН, удерживающая нагрузка от 67 до 442 кН, скорость выбирания не менее 9 м/мин, глубина якорной стоянки до 82,5 м, давление 14–16 МПа, расход 14–83 л/мин.
- Исполнения
- 10 (IYM2.5-Ø16 … IYM6-Ø42)
- Калибр якорной цепи
- 16–42 мм
- Рабочая нагрузка
- 10,9–75 кН
- Перегрузочное усилие
- 16,4–112,5 кН
- Удерживающая нагрузка
- ≥ 67 … ≥ 442 кН
- Скорость выбирания / глубина стоянки
- ≥ 9 м/мин / ≤ 82,5 м
- Давление / расход
- 14–16 МПа / 14–83 л/мин
- Тормоз и муфта
- ленточный тормоз, кулачковая муфта (гидравлические или ручные)
Редукторы

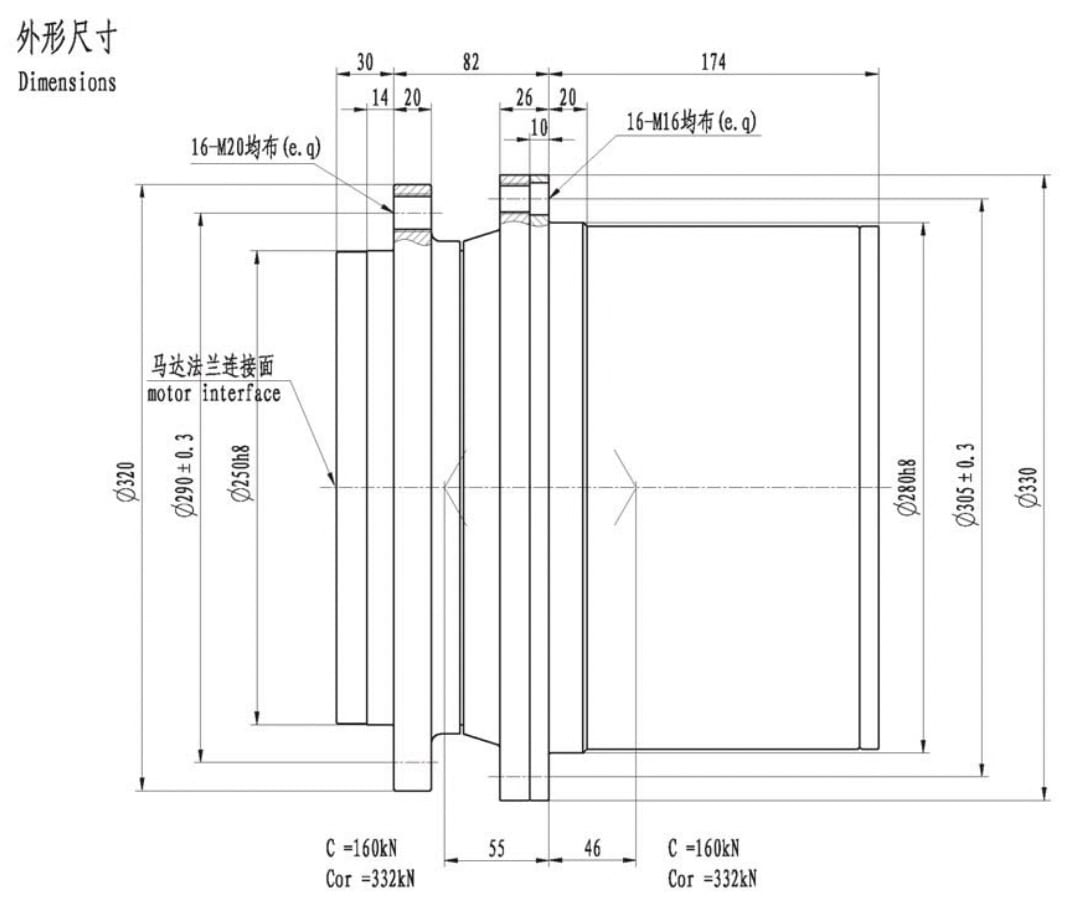

Гидростатические планетарные приводы
Планетарные редукторы IGC-T для гидростатических ходовых приводов: 17 исполнений (15 типоразмеров по моменту) от IGC9T2 до IGC880T3, максимальный выходной момент 9–880 кН·м, 2–4 ступени, передаточные числа 16,3–421,7. На входе — фланец под аксиально-поршневой гидромотор (A2FE, A6VE, A6VM, A2FM, A4VM) и мокрый многодисковый стояночный тормоз (250–3 200 Н·м, растормаживание 1,8–5 МПа). Привод монтируется непосредственно в колесо или гусеничный движитель, а также в головки дорожных фрез и проходческих комбайнов. Применяются на технике SANY, XCMG, ZOOMLION; экспортируются, в том числе в Россию.
- Исполнения
- 17 (IGC9T2 – IGC880T3), 15 типоразмеров по моменту
- Макс. выходной момент
- 9 000–880 000 Н·м
- Передаточные числа
- 16,3–421,7
- Число ступеней
- 2, 3 или 4
- Входной интерфейс
- фланец под аксиально-поршневой гидромотор A2FE/A6VE/A6VM/A2FM/A4VM
- Макс. входная частота
- 4 000 об/мин
- Стояночный тормоз
- мокрый многодисковый, 250–3 200 Н·м, растормаживание 1,8–5 МПа
- Масса
- 49–4 350 кг
Гусеничные ходовые приводы

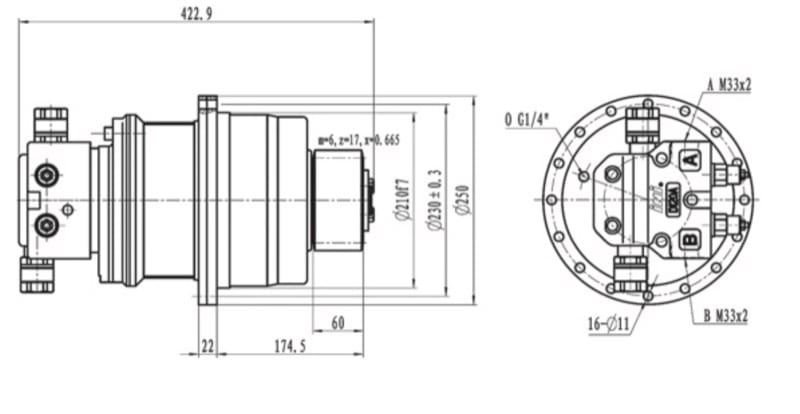

Ходовые гидроприводы IGT для гусеничной техники: встроенный регулируемый (двухскоростной) аксиально-поршневой гидромотор, многодисковый тормоз, планетарный редуктор и клапанный блок в одном корпусе. 12 исполнений от IGT9T2 до IGT180T3: максимальный выходной момент 9–180 кН·м, передаточные числа 20,4–251, рабочий объём мотора 87,3 или 171,6 см³/об, давление до 35 МПа, расход до 150–250 л/мин, соотношение скоростей до 1:2. Корпус монтируется в ведущую звёздочку гусеницы или колесо. Подбираются на машины массой 6–110 т; поставляются SANY, XCMG, YUTONG.
- Исполнения
- 12 (IGT9T2 – IGT180T3)
- Макс. выходной момент
- 9 000–180 000 Н·м
- Передаточные числа
- 20,4–251
- Гидромотор
- встроенный аксиально-поршневой, 87,3 или 171,6 см³/об, двухскоростной
- Макс. давление
- 35 МПа
- Макс. расход
- 150–250 л/мин
- Масса привода
- 100–750 кг
- Масса машины
- 6–110 т
Гидравлические поворотные приводы

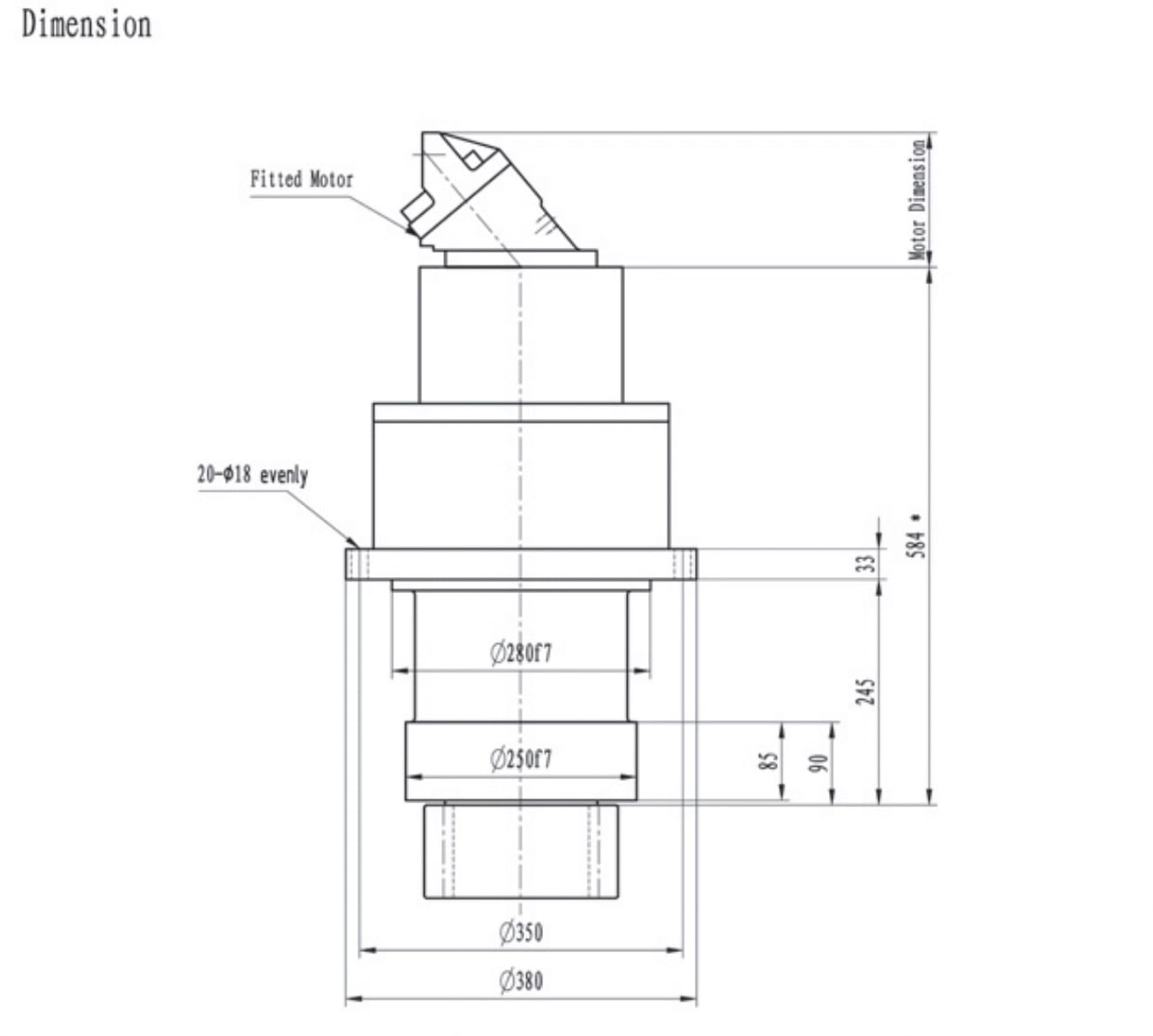

Механизмы поворота IYH собственной разработки INI: гидромотор с распределителем, гидравлический многодисковый тормоз и планетарный редуктор C-типа с выходной шестернёй для привода венца опорно-поворотного устройства. 7 исполнений (IYH22A/B/C, IYH33A/B/C/D): номинальный момент 1 500–12 000 Н·м, частота 0–39 об/мин, суммарный рабочий объём 2 325–6 620 см³/об, давление 6–16 МПа, расход 40–100 л/мин; шестерня модулем 6–10 мм. Распределитель — с тормозными, предохранительными и челночными клапанами. Применяются SANY; экспортируются в США, Японию, Австралию, Россию, Нидерланды и Корею.
- Исполнения
- 7 (IYH22A/B/C, IYH33A/B/C/D)
- Номинальный момент
- 1 500–12 000 Н·м
- Частота вращения
- 0–39 об/мин
- Суммарный рабочий объём
- 2 325–6 620 см³/об
- Давление / расход
- 6–16 МПа / 40–100 л/мин
- Редуктор
- планетарный C22 (i = 22,86), C33 (i = 18,6; 33,1)
- Выходная шестерня
- модуль 6–10 мм, 11–17 зубьев
- Тормоз
- гидравлический многодисковый
Лебёдочные планетарные редукторы

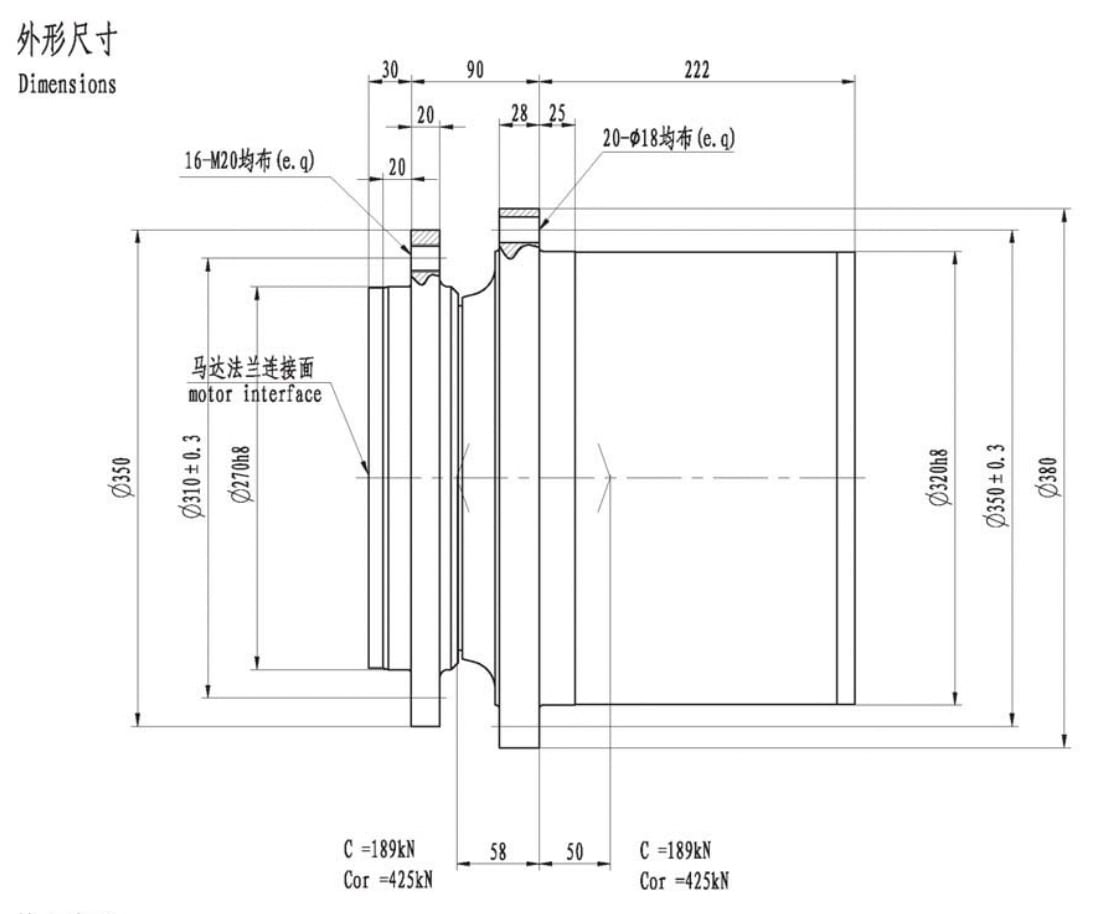

Планетарные редукторы IGC-W для лебёдочных приводов: 16 исполнений от IGC9W2 до IGC880W3, максимальный выходной момент 6,3–750 кН·м, 2–3 ступени, передаточные числа 16,3–302,4. Компактный корпус монтируется внутри барабана лебёдки; на входе — фланец под регулируемый или нерегулируемый аксиально-поршневой гидромотор и многодисковый стояночный тормоз 250–3 200 Н·м (статический, не рабочий). Опора барабана — торцевые подшипниковые узлы ZCZ. Применяются в лебёдках мобильных, гусеничных, железнодорожных, судовых и причальных кранов, буровых установок, швартовных лебёдках INI IYJ-C.
- Исполнения
- 16 (IGC9W2 – IGC880W3), 15 типоразмеров по моменту
- Макс. выходной момент
- 6 300–750 000 Н·м
- Передаточные числа
- 16,3–302,4
- Число ступеней
- 2 или 3
- Входной интерфейс
- фланец под аксиально-поршневой гидромотор A2F/A2FE/A6VE/A6VM/A2FM/A4VM
- Макс. входная частота
- 4 000 об/мин
- Стояночный тормоз
- многодисковый, 250–3 200 Н·м, растормаживание 1,8–5 МПа
- Масса
- 49–4 350 кг

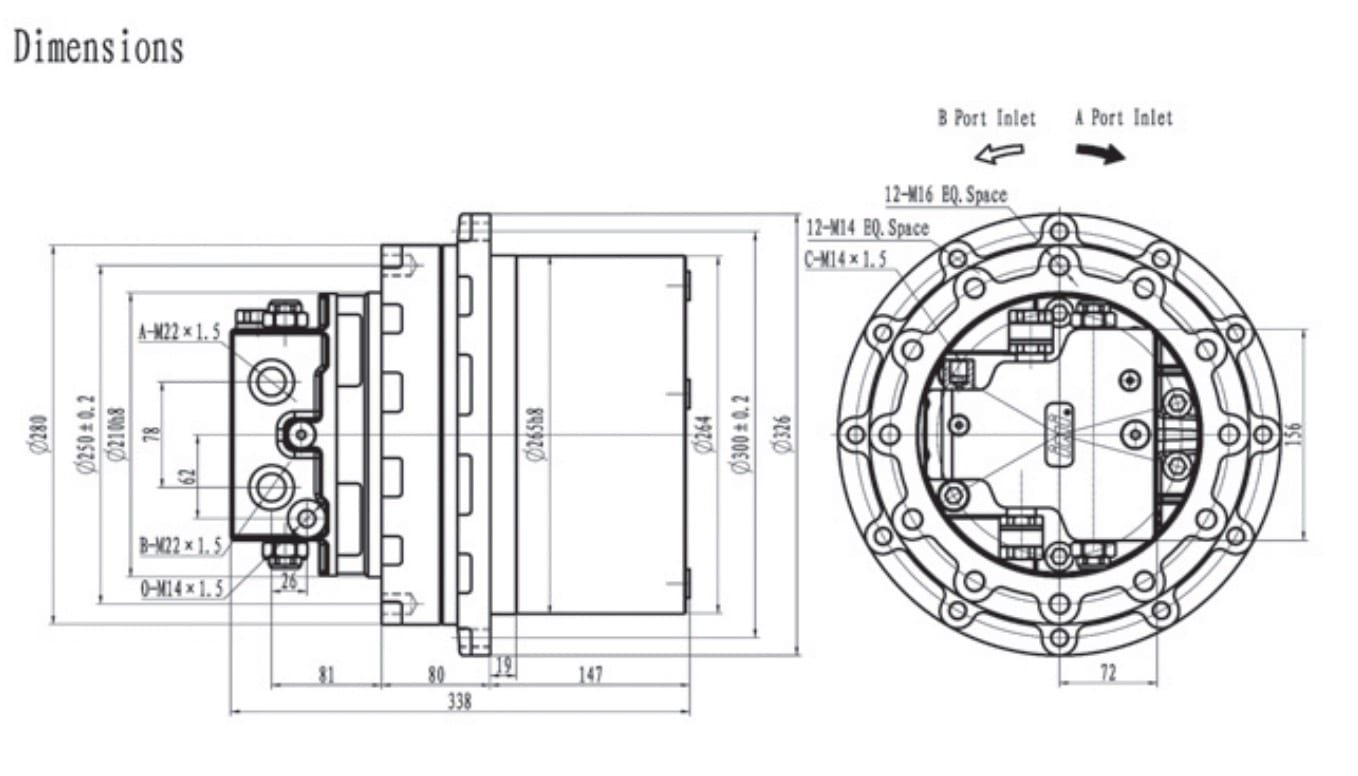

Ходовые мотор-редукторы
Компактные ходовые гидроприводы IGY-T: встроенный двухскоростной аксиально-поршневой гидромотор, многодисковый стояночный тормоз, планетарный редуктор и клапанный блок. Максимальный выходной момент 1 396–54 000 Н·м, передаточные числа 25,26–82, давление 24,5–35 МПа, расход 20–250 л/мин, масса привода 17–280 кг — для машин массой 1–35 т. Цифры в обозначении — выходной момент редуктора в Н·м. По присоединительным размерам и характеристикам соответствуют приводам Nabtesco, KYB, Nachi и Tongmyung и применяются для их замены.
- Исполнения
- IGY1400T2 – IGY40000T2
- Макс. выходной момент
- 1 396–54 000 Н·м
- Передаточные числа
- 25,26–82
- Гидромотор
- встроенный аксиально-поршневой, двухскоростной
- Макс. давление
- 24,5–35 МПа
- Макс. расход
- 20–250 л/мин
- Масса привода
- 17–280 кг
- Масса машины
- 1–35 т
Двухскоростные приводы подачи для установок ГНБ

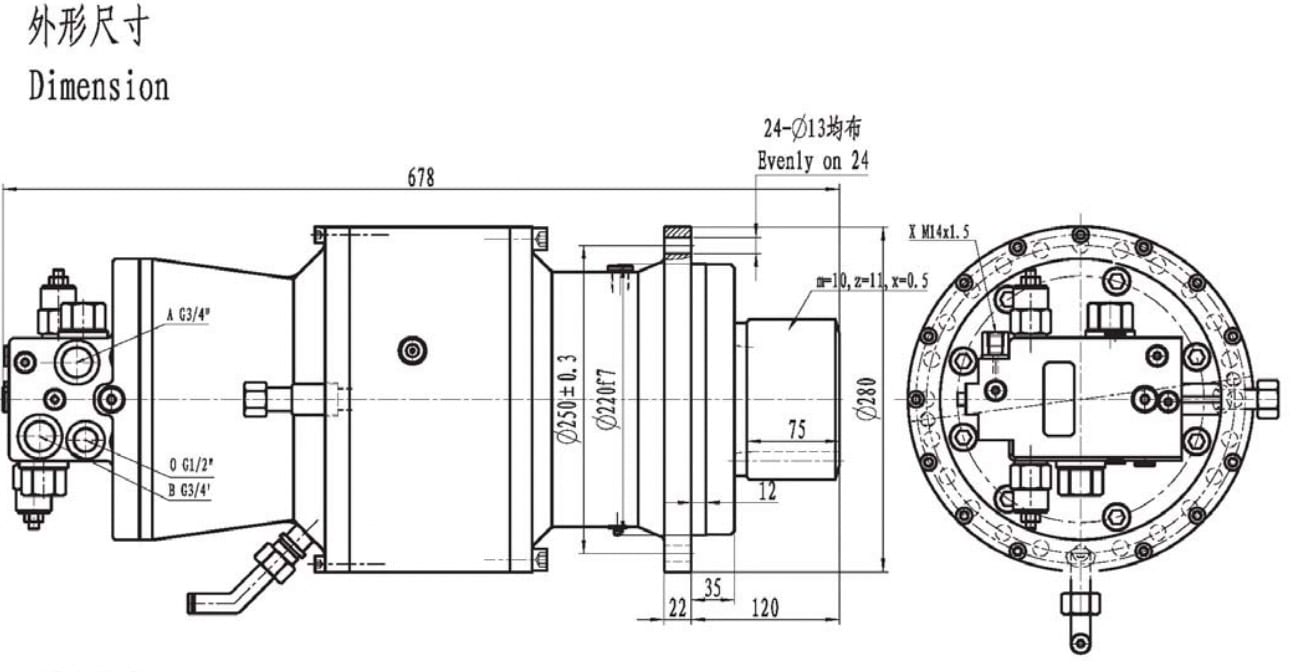

Двухскоростные гидроприводы IYHG: регулируемый аксиально-поршневой гидромотор, многоступенчатый планетарный редуктор и предохранительный клапанный блок. При подаче давления в порт управления X мотор переключается на малый рабочий объём, и привод работает на повышенной скорости. Выходная шестерня входит в зацепление с рейкой и перемещает вращатель установки горизонтально-направленного бурения вперёд-назад. 6 исполнений: момент 3 000–12 000 Н·м на большом объёме и 1 050–4 000 Н·м на малом, частота 26–40 / 70–90,5 об/мин, передаточные числа 20,06–38,6, давление 25–28 МПа, масса 70–220 кг.
- Исполнения
- 6 (IYHG33A/B, IYHG34A/B/C/D)
- Выходной момент (большой / малый объём)
- 3 000–12 000 / 1 050–4 000 Н·м
- Частота вращения
- 26–40 / 70–90,5 об/мин
- Передаточные числа
- 20,06–38,6
- Номинальное давление
- 25–28 МПа
- Гидромотор
- регулируемый аксиально-поршневой, 51,9–87,3 / 18,27–43,1 см³/об
- Масса
- 70–220 кг
Планетарные редукторы с выходным валом

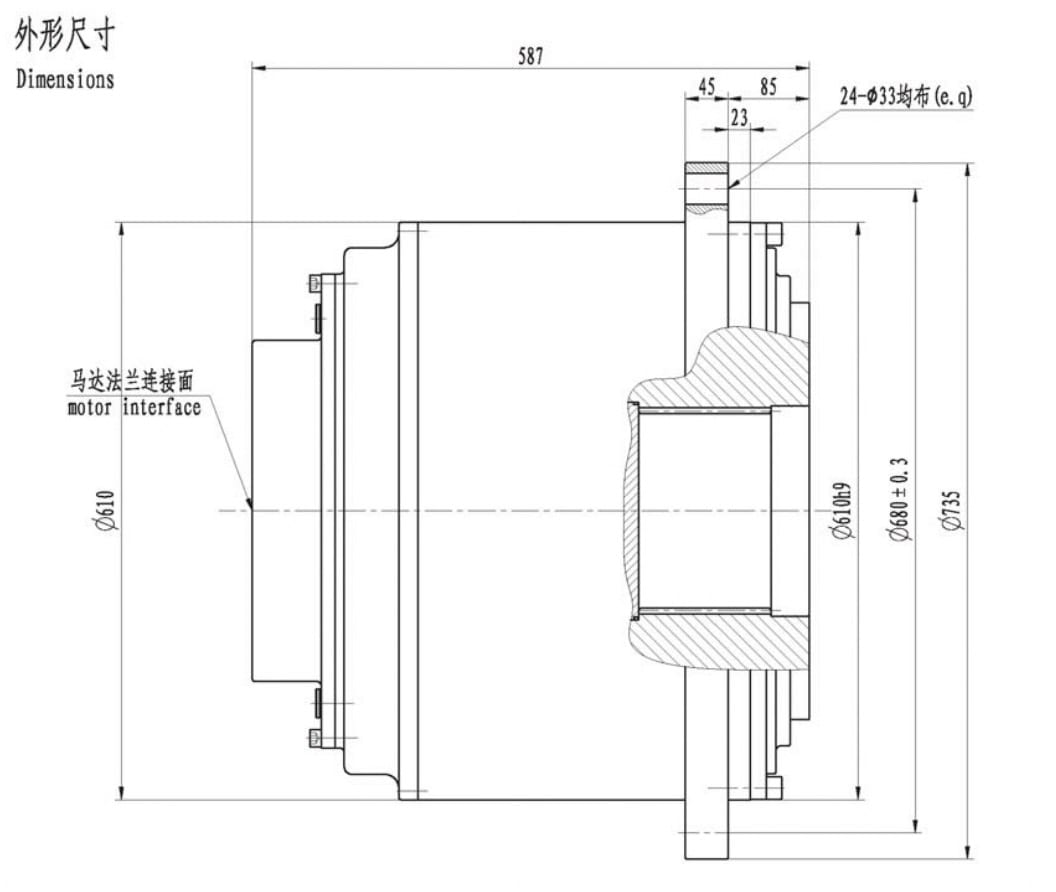

Планетарные редукторы IGC-J с выходным валом: 5 типоразмеров от IGC80J3 до IGC550J4, максимальный выходной момент 67–410 кН·м, 3–4 ступени, передаточные числа 77,7–645,45. Входной и выходной валы вращаются в одном направлении. На вход устанавливается аксиально-поршневой гидромотор (A2FE, A2FM, A4FM, A6VM) либо радиально-поршневой мотор INM2–INM7 или HMB030–HMB270; стояночный тормоз — опция. В отличие от IGC-T и IGC-W, встраиваемых в колесо или барабан, момент передаётся выходным валом; исполнение IGC26J1-5 (i = 5, 26,5 кН·м) выполнено под электродвигатель скребкового перегружателя.
- Типоразмеры
- 5 (IGC80J3, IGC110J3, IGC160J3, IGC220J3, IGC550J4)
- Макс. выходной момент
- 67 000–410 000 Н·м
- Передаточные числа
- 77,7–645,45
- Число ступеней
- 3 или 4
- Выход
- вал; направление вращения совпадает со входом
- Гидромоторы
- A2FE, A2FM, A4FM, A6VM; радиально-поршневые INM2–INM7, HMB030–HMB270
- Тормоз
- опция

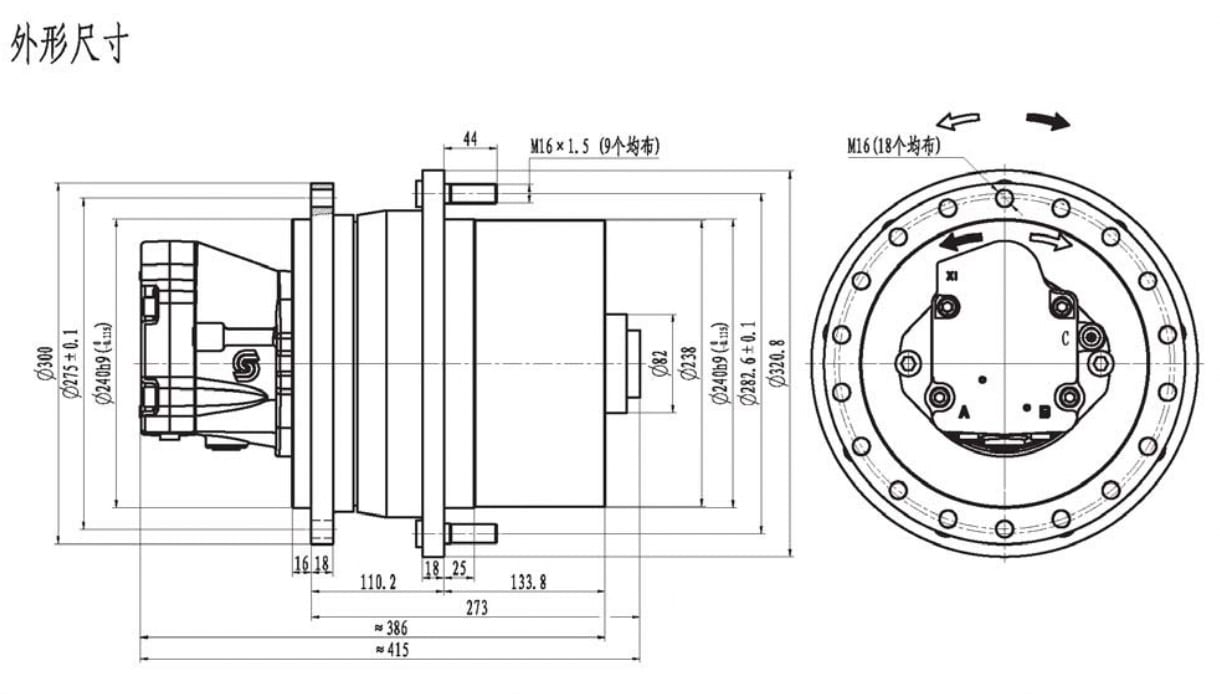

Колёсные ходовые приводы
Колёсные гидроприводы IGY-L: встроенный двухскоростной аксиально-поршневой гидромотор, многодисковый тормоз, планетарный редуктор и клапанный блок; усиленные подшипники и крепёж позволяют устанавливать привод непосредственно в колесо. Пять исполнений от IGY10000L2 до IGY17000L3: максимальный выходной момент 10 000–17 000 Н·м, передаточные числа 42,1–94,1, выходная частота 30–55 об/мин, расход 80 л/мин, давление 25–35 МПа, масса 120–200 кг, для машин массой 8–18 т. Присоединительные размеры соответствуют приводам Fairfield; работают в открытом и закрытом контуре.
- Исполнения
- 5 (IGY10000L2 – IGY17000L3)
- Макс. выходной момент
- 10 000–17 000 Н·м
- Передаточные числа
- 42,1–94,1
- Выходная частота
- 30–55 об/мин
- Гидромотор
- встроенный аксиально-поршневой, двухскоростной (51,9/34; 44,4/26,6 см³/об)
- Давление / расход
- 25–35 МПа / 80 л/мин
- Масса привода
- 120–200 кг
- Масса машины
- 8–18 т
Высокоскоростные поворотные приводы

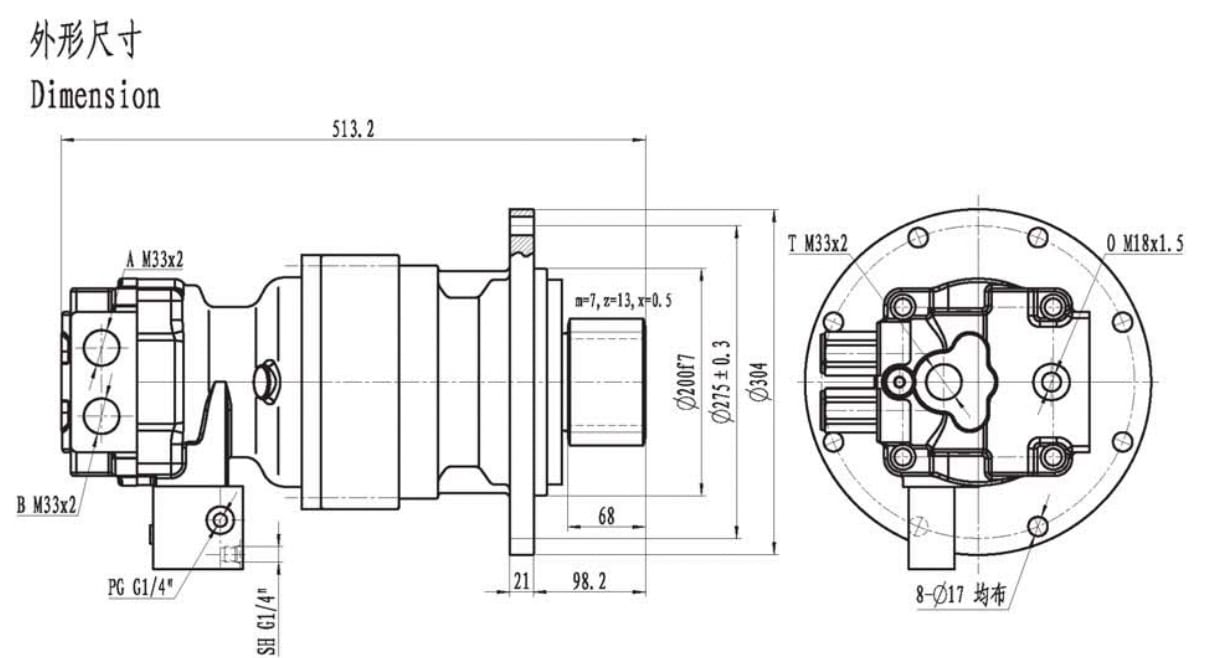

Высокоскоростные механизмы поворота IWYHG для экскаваторов: клапанный блок с функцией торможения, высокооборотный гидромотор, тормоз и многоступенчатый планетарный редуктор; выходная вал-шестерня напрямую приводит зубчатый венец поворотной платформы. 10 исполнений от IWYHG2.52.5 до IWYHG55: номинальный момент 1 000–12 000 Н·м, частота до 102 об/мин, передаточные числа 18,4–30,33, давление 14–28 МПа, рабочий объём мотора 18,6–171,6 см³/об, масса 50–125 кг — для экскаваторов 3,5–25 т. Воспринимают гидравлические и внешние ударные нагрузки. Экспортируются в Сингапур, Индию, Корею и Нидерланды.
- Исполнения
- 10 (IWYHG2.52.5 – IWYHG55)
- Номинальный момент
- 1 000–12 000 Н·м
- Частота вращения
- до 102 об/мин
- Передаточные числа
- 18,4–30,33
- Номинальное давление
- 14–28 МПа
- Рабочий объём гидромотора
- 18,6–171,6 см³/об
- Масса
- 50–125 кг
- Масса экскаватора
- 3,5–25 т
Многоступенчатые планетарные редукторы

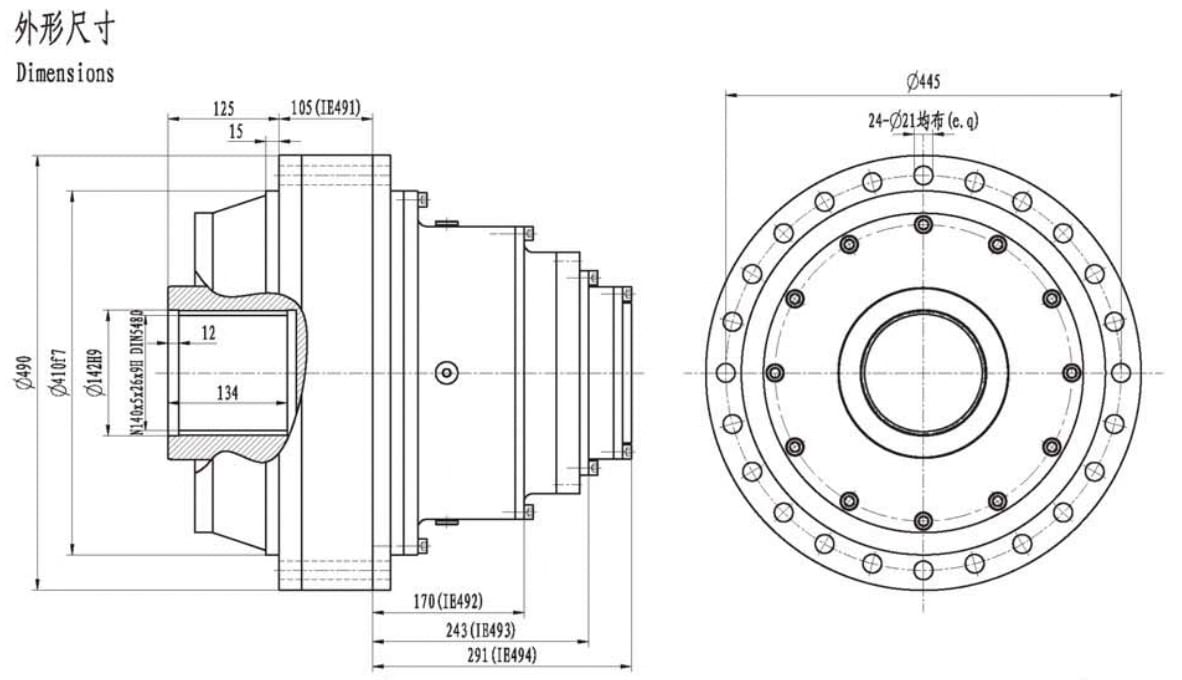

Модульные многоступенчатые планетарные редукторы IE: 8 типоразмеров по наружному диаметру корпуса 450–1 750 мм (IE450 … IE1750), каждый в 1–4-ступенчатом исполнении; максимальный выходной момент 63–2 000 кН·м, передаточные числа 3,83–1 239,5, входная частота до 4 000 об/мин. На вход ставится гидромотор Rexroth, Danfoss, Eaton, M+S, Linde, SAM, Sauer, SAI, Dinamic Oil, Calzoni или электродвигатель; статический тормоз — опция. Выходной вал: шлицевой эвольвентный или прямобочный (наружный/внутренний), шпоночный, полый под стяжную муфту. Радиальная нагрузка на вал ограничена.
- Типоразмеры
- 8 (IE450, IE490, IE560, IE610, IE670, IE870, IE1060, IE1750)
- Макс. выходной момент
- 63 000–2 000 000 Н·м
- Передаточные числа
- 3,83–1 239,5
- Число ступеней
- 1–4
- Макс. входная частота
- 4 000 об/мин
- Привод
- гидромоторы Rexroth, Danfoss, Eaton, Linde, Sauer, SAI, Calzoni и др. или электродвигатель
- Выходной вал
- шлицевой (наружный/внутренний), шпоночный, полый под стяжную муфту
- Температура масла
- до +80 °C (оптимально −15…+40 °C)
Трансмиссии для гусеничной и колёсной техники

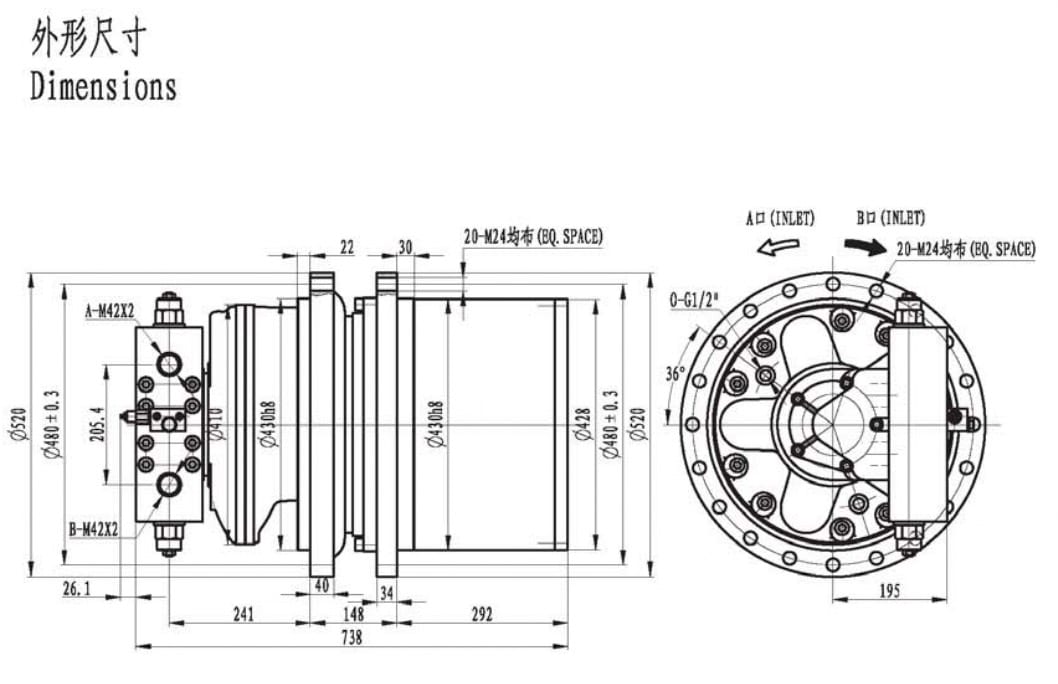

Гидравлические трансмиссии IKY для гусеничных и колёсных движителей: радиально-поршневой гидромотор INM, одно- или двухступенчатый планетарный редуктор и клапанный блок с тормозом. Выходным звеном служит вращающийся корпус, который крепится непосредственно к ведущей звёздочке; малый осевой размер позволяет встроить привод в колесо или гусеницу. 13 исполнений (8 типоразмеров по модулю) от IKY2.5A до IKY66A: максимальный выходной момент 1 040–80 000 Н·м, передаточные числа 3–37,5, частота до 210 об/мин, давление 17–24 МПа, рабочий объём 387–25 530 см³/об, для машин массой 1–50 т.
- Исполнения
- 13 (IKY2.5A – IKY66A), 8 типоразмеров по модулю
- Макс. выходной момент
- 1 040–80 000 Н·м
- Передаточные числа
- 3–37,5
- Частота вращения
- до 210 об/мин
- Макс. давление
- 17–24 МПа
- Суммарный рабочий объём
- 387–25 530 см³/об
- Гидромотор
- радиально-поршневой INM05–INM4 (74–1 316 см³/об)
- Масса машины
- 1–50 т

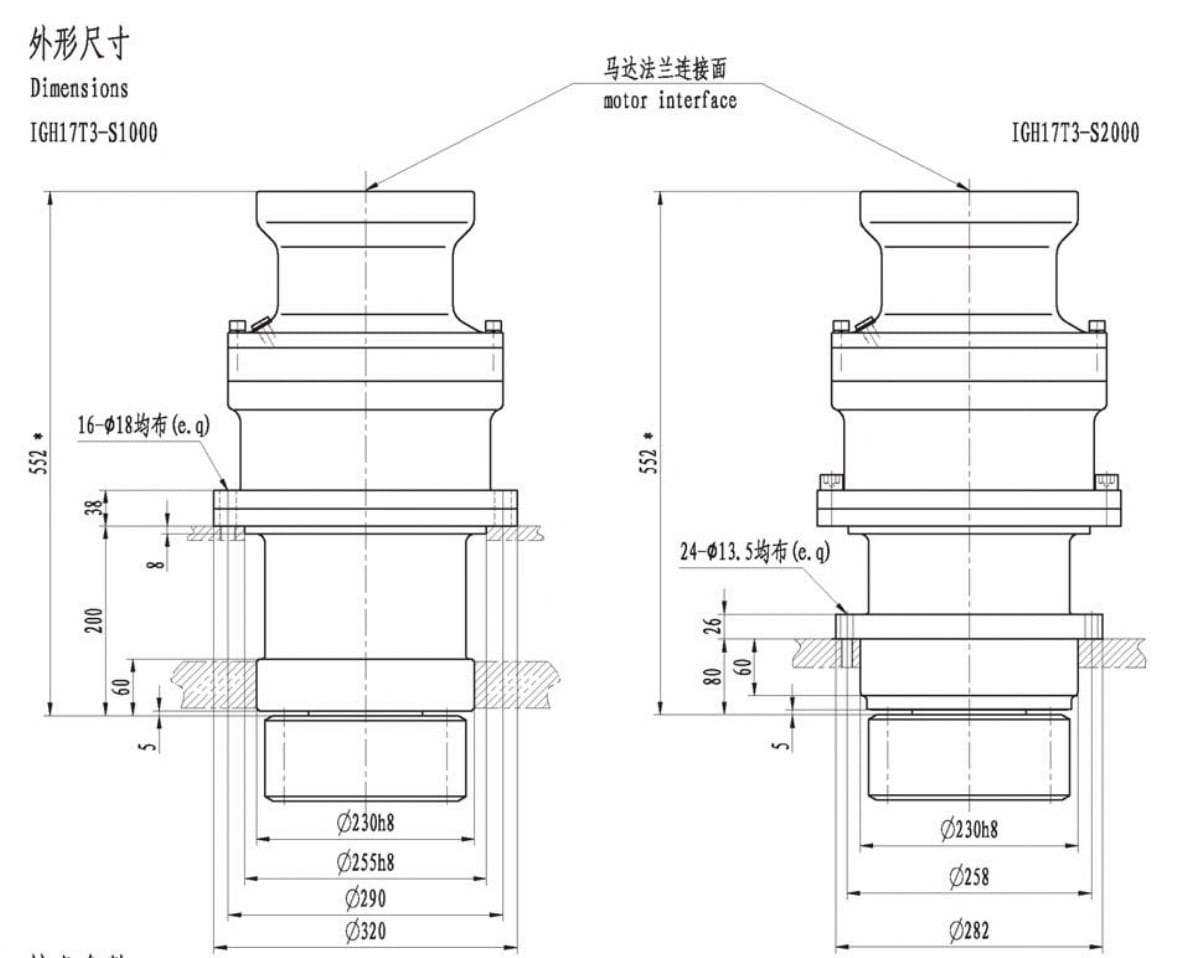

Поворотные планетарные редукторы
Планетарные редукторы механизмов поворота IGH-T: 12 исполнений от IGH17T2 до IGH220T3, максимальный выходной момент 12,7–213 кН·м, 2–3 ступени, передаточные числа 24–294. Входной фланец под аксиально-поршневой гидромотор Rexroth A2FM/A2FE, Danfoss H1C или Linde HMF; многодисковый стояночный тормоз встроен. Фланец крепления — в верхнем (S1000) или нижнем (S2000) положении. По каталогу 2010 года габариты и характеристики серии IGH соответствуют стандартному ряду Rexroth, часть исполнений — Brevini, Nabtesco, Nachi и KYB. Применяются на экскаваторах, кранах и буровых установках SANY и XCMG.
- Исполнения
- 12 (IGH17T2 – IGH220T3)
- Макс. выходной момент
- 12 700–213 000 Н·м
- Передаточные числа
- 24–294
- Число ступеней
- 2 или 3
- Входной интерфейс
- фланец под гидромотор Rexroth A2FM/A2FE, Danfoss H1C, Linde HMF
- Стояночный тормоз
- многодисковый, встроенный
- Фланец крепления
- верхний (S1000) или нижний (S2000)
- Масса
- 130–1 285 кг

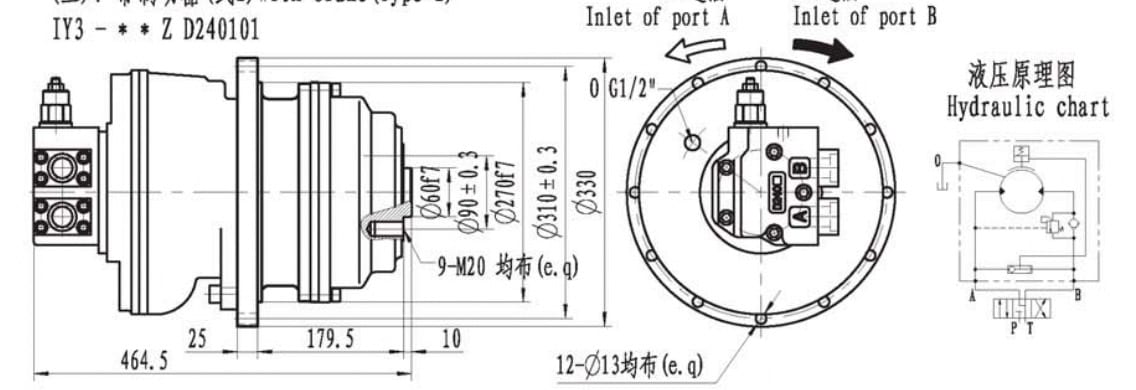

Гидравлические трансмиссии
Гидравлические трансмиссии IY — моноблок из радиально-поршневого гидромотора INM, планетарного редуктора, дискового тормоза (или без него) и многофункционального распределителя. 12 типоразмеров по модулю редуктора, от IY2.5 до IY79: суммарный рабочий объём 430–77 660 см³/об, номинальный момент 843–200 231 Н·м при давлении 16–20 МПа, частота до 100 об/мин; специальное исполнение IY61111 — 550 000 Н·м при 1 об/мин. Выходной вал воспринимает значительные радиальные и осевые нагрузки; 8 вариантов вала (шлицевые, цилиндрический, фланец, под стяжную втулку). Допустимое противодавление до 10 МПа.
- Типоразмеры
- 12 (IY2.5 – IY79) + IY61111
- Номинальный момент
- 843–200 231 Н·м (16/20 МПа); IY61111 — 550 000 Н·м
- Суммарный рабочий объём
- 430–77 660 см³/об
- Частота вращения
- 0–100 об/мин
- Гидромотор
- радиально-поршневой INM05–INM6
- Тормоз
- дисковый Z-типа или без тормоза
- Выходной вал
- 8 вариантов: шлицевой, цилиндрический, фланец, под стяжную втулку
- Противодавление / давление в корпусе
- до 10 МПа / до 0,1 МПа
Гидравлика

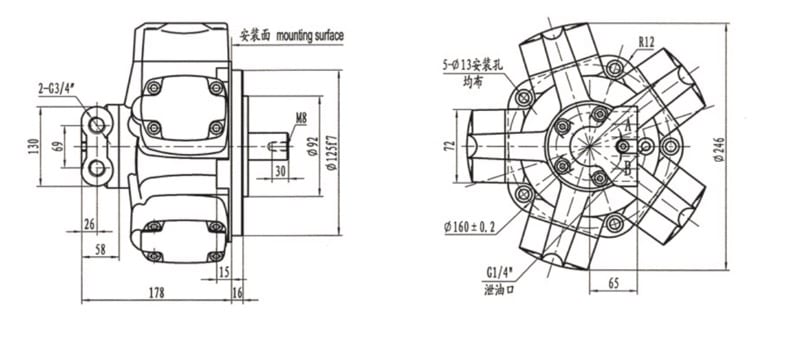

Радиально-поршневые гидромоторы INM / IMB / IMC / IPM
Низкооборотные высокомоментные радиально-поршневые гидромоторы INI. INM (INM05–INM7, итальянская технология, бывшее СП): рабочий объём 59–4 298 см³/об, номинальное давление 25 МПа, пиковое до 45 МПа, момент 235–17 100 Н·м, частота до 1 000 об/мин — на них построены лебёдки и трансмиссии INI. IMB — с гидростатической разгрузкой шатунов, 988–6 807 см³/об, 23/29 МПа, до 22 404 Н·м, взаимозаменяемы с Staffa HMB. IMC — двухскоростные, объём переключается на ходу (IMC100…IMC325). IPM — 56–22 857 см³/об, 16–20 МПа, до 58 470 Н·м; заменяют моторы Intermot, Calzoni, Staffa и SAI того же объёма.
- Тип
- радиально-поршневые низкооборотные высокомоментные
- Серии
- INM05–INM7, IMB080–IMB400, IMC100–IMC325, IPM1–IPM12
- Рабочий объём
- 56–22 857 см³/об
- Номинальное давление
- 16–25 МПа (160–250 бар)
- Пиковое давление
- 24–45 МПа (240–450 бар)
- Номинальный момент
- 178–58 470 Н·м
- Частота вращения
- 0,2–1 000 об/мин (по типоразмеру)
- Взаимозаменяемость
- Staffa HMB (IMB); Intermot, Calzoni, Staffa, SAI (IPM)
Аксиально-поршневые насосы IAP/IAM, IK3V

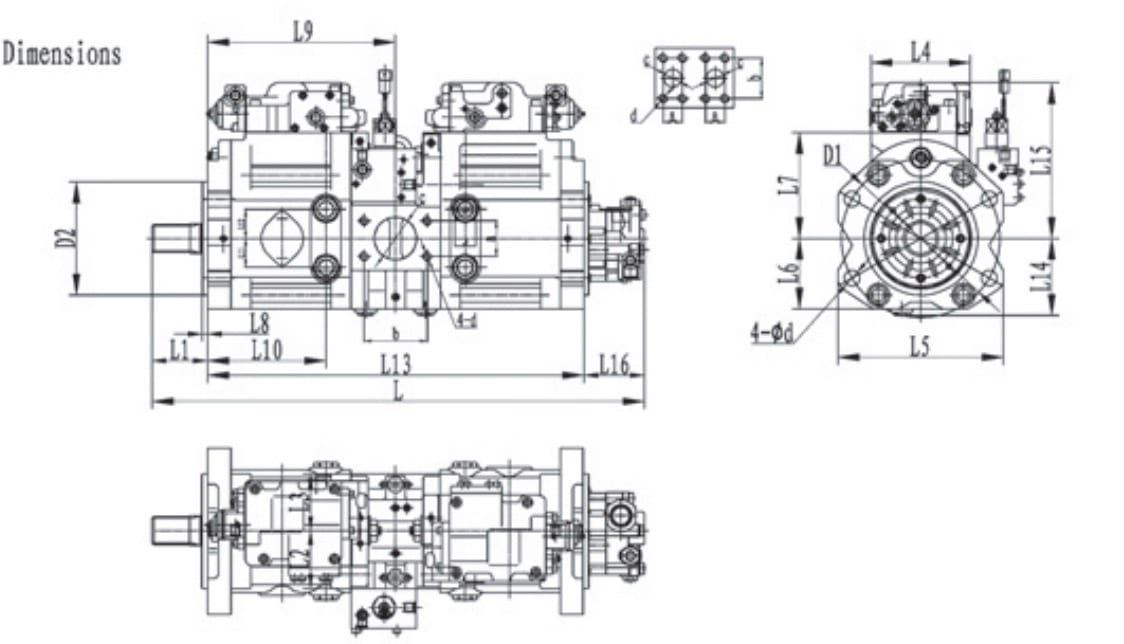

Аксиально-поршневые насосы INI. IAP/IAM — нерегулируемые с наклонным диском, работают насосом или мотором в открытом и закрытом контуре: 19 рабочих объёмов 25–180 см³/об, максимальное давление 350 бар, частота 2 250–3 500 об/мин, момент 139–1 003 Н·м при 350 бар, масса 20–51 кг, фланец ISO, вал DIN 5480 или шпоночный. IK3V — регулируемые сдвоенные насосы 63×2–180×2 см³/об для экскаваторов 13–45 т: номинальное давление 31,4 МПа, максимальное 34,3 МПа, регуляторы мощности, давления и расхода. I5VP2D28/36 — сдвоенный насос с пилотным шестерённым насосом для мини-экскаваторов.
- Тип
- аксиально-поршневые с наклонным диском
- IAP/IAM (нерегулируемые)
- 25–180 см³/об, 19 типоразмеров
- Макс. давление IAP/IAM
- 350 бар
- Частота IAP/IAM
- 2 250–3 500 об/мин
- Момент при 350 бар
- 139–1 003 Н·м
- IK3V (регулируемые сдвоенные)
- 63×2–180×2 см³/об, 31,4/34,3 МПа, 1 950–2 650 об/мин
- Присоединение
- фланец ISO; вал DIN 5480 или шпоночный; уплотнения NBR/FKM
Судовые решения
Швартовые лебёдки
Гидравлические швартовные лебёдки IYJ-C: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, закрытый планетарный редуктор, ленточный тормоз, кулачковая муфта, барабан, швартовная турачка и рама. Закрытый редуктор и подшипники качения повышают КПД на 6–10 % и исключают ежедневную смазку. Соответствуют стандарту GB 4446-84; опция CT — постоянное натяжение. Стандартный ряд IYJ45-C … IYJ79-C: усилие на барабане 50–400 кН, удерживающая нагрузка 150–1 080 кН, скорость 10–15 м/мин (лёгкий трос 20–30 м/мин, выбирание 0,5 м/мин), канат 20–50 мм; специсполнения до 750 кН.
- Типоразмеры
- IYJ45-C, IYJ56-C, IYJ67-C, IYJ79-C; специсполнения до IYJ4611-C
- Усилие на барабане
- 50–400 кН (специсполнения до 750 кН)
- Удерживающая нагрузка
- 150–1 080 кН
- Скорость каната
- 10–15 м/мин; лёгкий трос 20–30 м/мин; выбирание 0,5 м/мин
- Диаметр каната / канатоёмкость
- 20–50 мм / 250–400 м
- Номинальное давление / расход
- 14,5–17 МПа / 69–370 л/мин
- Тормоз / муфта
- ленточный / кулачковая; швартовная турачка
- Стандарт
- GB 4446-84
Гидравлические кабестаны
Гидравлические кабестаны (шпили) IYJP — патентованная разработка INI: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, планетарный редуктор, мокрый тормоз, турачка и рама. Встроенный клапанный блок упрощает гидросистему судна. Ряд IYJP3-10 … IYJP79-260: тяговое усилие 10–260 кН, номинальная скорость 10–25 м/мин, канат 13–36 мм, рабочий перепад давления 12–14,5 МПа, суммарный рабочий объём 860–46 794 см³/об, расход 25–229 л/мин; радиально-поршневые моторы INM1–INM6, редукторы C3 … C79. Для судов без гидросистемы выпускаются электрические кабестаны IDJP.
- Исполнения
- IYJP3-10 … IYJP79-260
- Тяговое усилие
- 10–260 кН
- Номинальная скорость
- 10–25 м/мин
- Диаметр каната
- 13–36 мм
- Рабочий перепад давления
- 12–14,5 МПа
- Расход масла
- 25–229 л/мин (IYJP3-10 … IYJP79-240)
- Гидромотор / редуктор
- INM1–INM6 / планетарный C3AC (i = 5) … C79 (i = 22)
- Тормоз
- мокрый многодисковый
Якорные лебёдки
Гидравлические якорные лебёдки (брашпили) IYM: клапанный блок с тормозной функцией и защитой от перегрузки, гидромотор, планетарный редуктор, ленточный тормоз и кулачковая муфта с гидравлическим или ручным управлением, рама. Встроенный клапанный блок упрощает судовую гидросистему. 10 исполнений под якорную цепь калибром 16–42 мм: рабочая нагрузка 10,9–75 кН, перегрузочное тяговое усилие 16,4–112,5 кН, удерживающая нагрузка от 67 до 442 кН, скорость выбирания не менее 9 м/мин, глубина якорной стоянки до 82,5 м, давление 14–16 МПа, расход 14–83 л/мин.
- Исполнения
- 10 (IYM2.5-Ø16 … IYM6-Ø42)
- Калибр якорной цепи
- 16–42 мм
- Рабочая нагрузка
- 10,9–75 кН
- Перегрузочное усилие
- 16,4–112,5 кН
- Удерживающая нагрузка
- ≥ 67 … ≥ 442 кН
- Скорость выбирания / глубина стоянки
- ≥ 9 м/мин / ≤ 82,5 м
- Давление / расход
- 14–16 МПа / 14–83 л/мин
- Тормоз и муфта
- ленточный тормоз, кулачковая муфта (гидравлические или ручные)
Частые вопросы — INI
Какое оборудование INI поставляет SDS?
SDS поставляет полную линейку продукции INI, включая лебёдки и тали, редукторы и гидравлика. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование INI?
Оборудование INI применяется в отраслях: морская техника, строительная техника, горно-обогатительная отрасль и бурение и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки INI?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, г. Нинбо). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование INI у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по INI?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
