HUADE
Beijing Huade Hydraulic Industrial Group Co., Ltd.
Крупнейший китайский производитель гидравлических компонентов: клапаны, пропорциональная техника, аксиально-поршневые насосы и моторы, гидростанции. Основан в 1979 г. при технологическом сотрудничестве с Bosch Rexroth. 67 патентов, National Manufacturing Single Champion.
Гидравлика

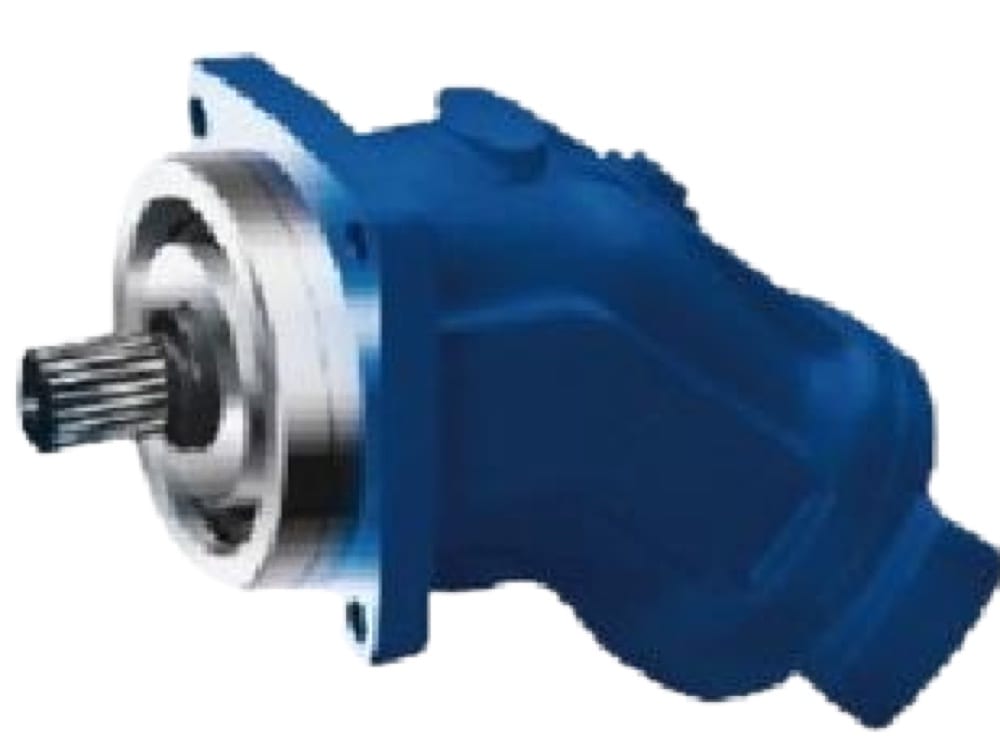

Аксиально-поршневые моторы постоянного объёма
Аксиально-поршневые моторы и насосы с наклонной осью и фиксированным рабочим объёмом серии HD-A2F / HD-A2FM / HD-A2FM/E. Типоразмеры 12–500 мл/об, рабочее давление до 40 МПа, пиковое до 45 МПа. Прямой аналог Rexroth A2F/A2FM по установочным размерам и характеристикам. Применяются в ходовых гидроприводах мобильной техники, лебёдках, приводах барабанов, вентиляторах и редукторах большегрузной техники. Высокий общий КПД (до 95%), работоспособность на минеральных маслах, HFC/HFD-жидкостях, биомаслах.

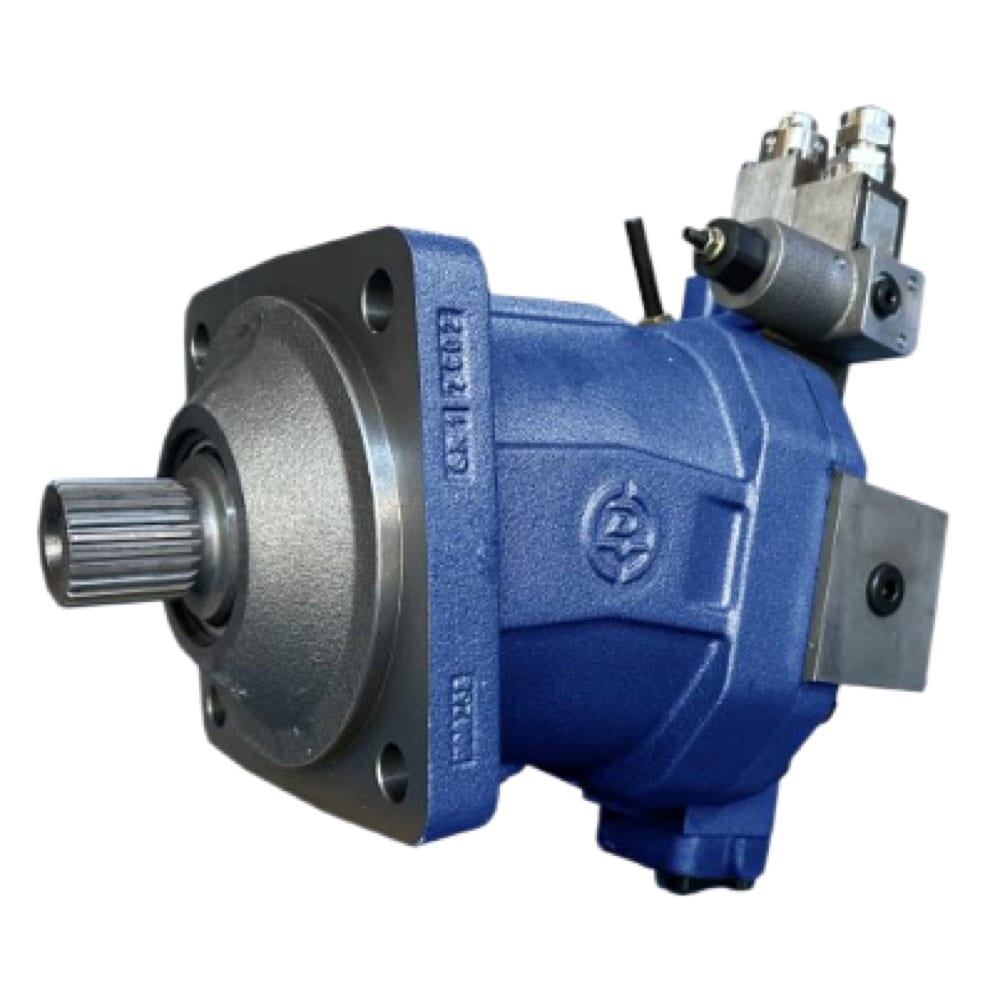

Регулируемые аксиально-поршневые насосы и моторы (наклонная ось)
Регулируемые аксиально-поршневые насосы и моторы с наклонной осью серий HD-A6V / HD-A7V / HD-A8V. Семь серий, более 100 типоразмеров и 1000+ спецификаций по регуляторам (DR, HD, LR, DFR, EP, HA). Рабочие объёмы до 1000 мл/об, давление до 40 МПа. HUADE — единственный в Китае серийный производитель крупногабаритных насосов-моторов объёмом 200–500 мл с наклонной осью. Применение: корабельные подруливающие устройства, буровые лебёдки, металлургические прокатные станы, горная самосвальная техника, шаговые приводы тяжёлых прессов.

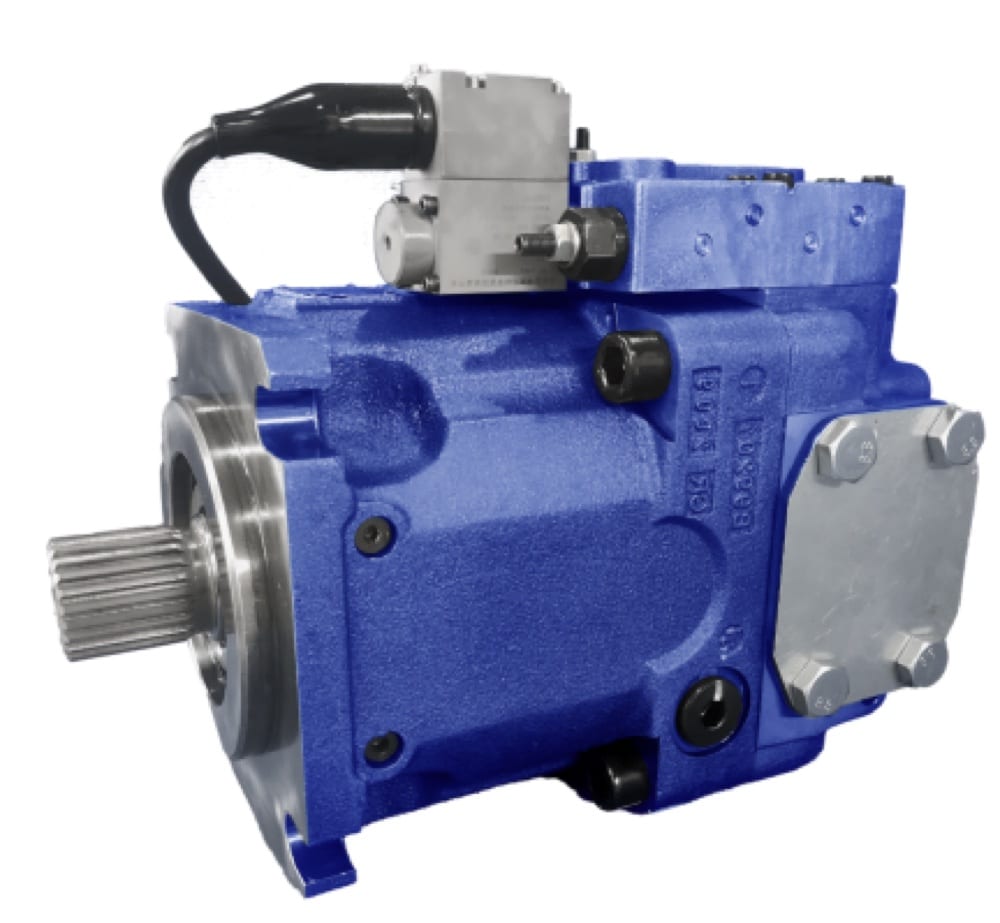

Регулируемые аксиально-поршневые насосы (наклонная шайба)
Регулируемые аксиально-поршневые насосы с наклонной шайбой серий HD-A4VSO, HD-A10VSO, HD-A11V(L)O. Типоразмеры 40–1000 мл/об, номинальное давление 28–35 МПа, пиковое до 40 МПа. Сквозной вал (through-shaft) допускает последовательное подключение нескольких насосов от одного привода. Широкий набор регуляторов: DR/DFR (LS-регуляторы), FR/FHD (мощностные), EP/EO (пропорциональные). Аналог Rexroth A4VSO / A10VSO / A11VO. Применение: гидростанции прессов, обрабатывающие центры, испытательные стенды, литейные машины, замкнутые контуры HD-A4VG / HD-A4VG56.

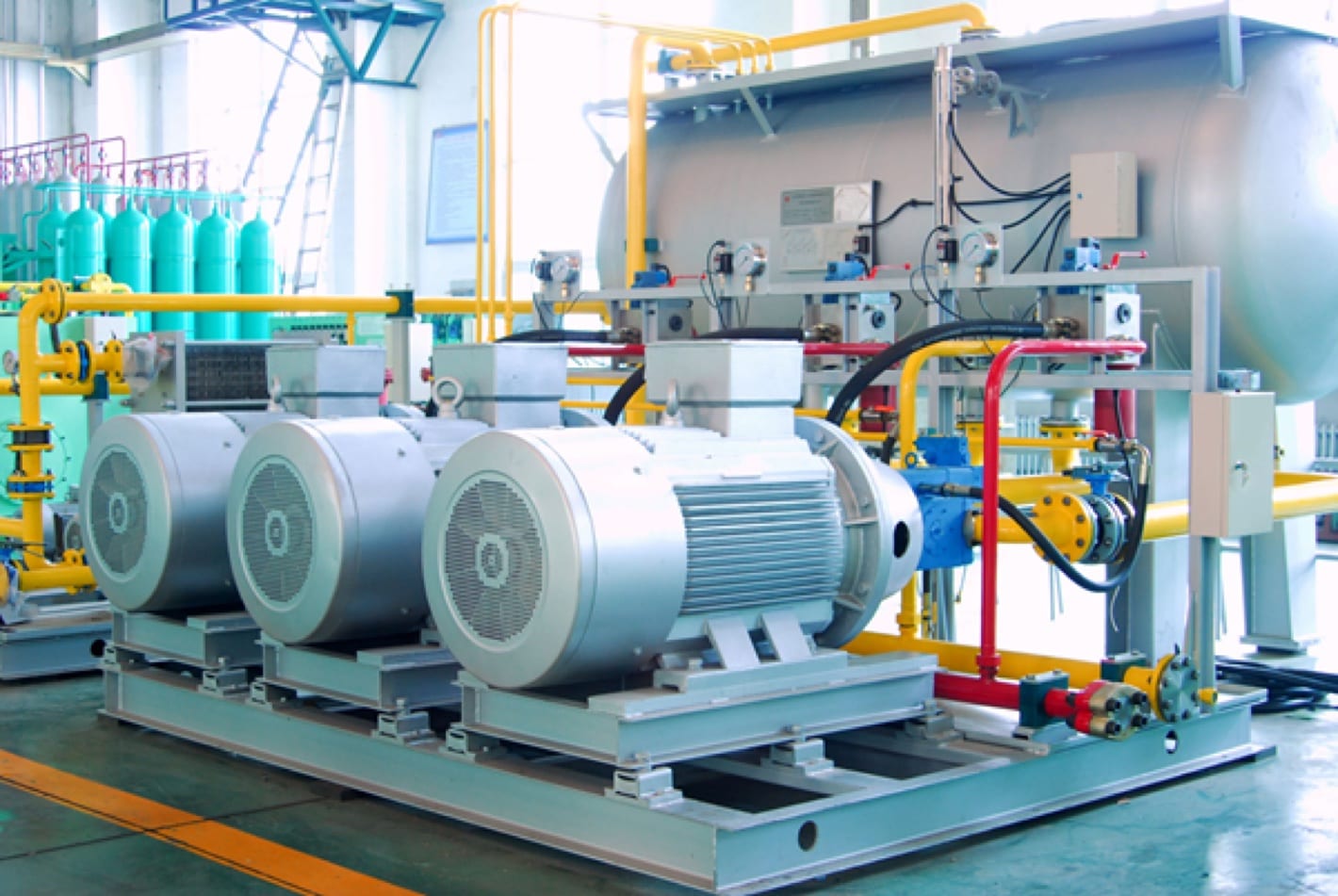

Комплектные гидростанции и системы
Проектирование, сборка и пуско-наладка комплектных гидростанций и замкнутых гидросистем под конкретную задачу заказчика. Типовые решения для металлургии: непрерывная разливка (MCC), горячий и холодный прокат (1850/2250/3800 мм), травильные и отжигающие линии, нагревательные печи, прессы для алюминиевого профиля. Диапазон мощности от 7,5 кВт до 2 МВт. В составе — собственные насосы HD-A11V/HD-A4VSO, клапанная техника Rexroth-совместимая, станции фильтрации, охлаждения и аккумуляторные блоки. Интеграция с SCADA и АСУ ТП по шинам Profibus / Profinet / Ethernet/IP.
Электромагнитные распределители
Электромагнитные распределители прямого действия серий 4WE5, 4WE6, 4WE10 и 4WE4 — базовая линейка промышленной гидравлики HUADE, разработанная по лицензии Bosch Rexroth. Монтаж на плиту по ISO 4401 (CETOP 03/05/07). Номинальный расход 25/80/180 л/мин, рабочее давление до 35 МПа. 2/3 позиции, влажные соленоиды 24 В DC / 110/220 В AC, опциональный ручной дублёр. Более 150 вариантов золотников (E, J, M, H, R, Y и др.) и пружинных центровок. Применение: станки, прессы, литейные машины, сервогидравлика второго уровня.

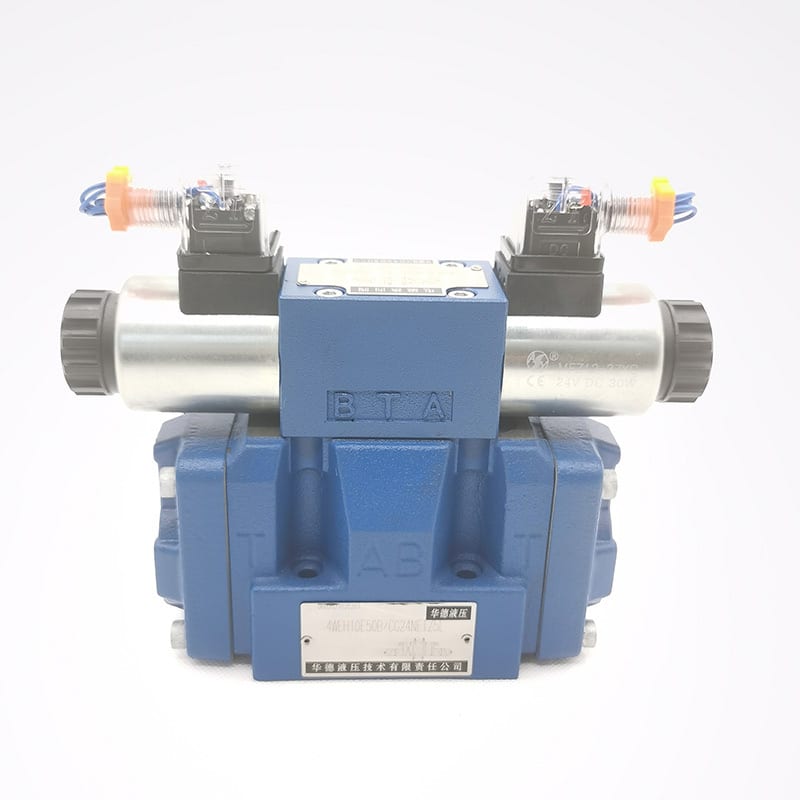

Электрогидравлические распределители
Распределители с электрогидравлическим (WEH) и гидравлическим (WH) пилотным управлением размерностей 10, 16, 22, 25 и 32 по DIN 24 340 / ISO 4401. Номинальный расход до 1100 л/мин, рабочее давление до 35 МПа, пилотное до 28 МПа. Плавное регулирование времени перемещения золотника через встроенные дроссели, контроль положения концевыми выключателями, возможность ручного дублирования. Применяются там, где усилия на золотник превышают возможности прямых электромагнитов: тяжёлое машиностроение, прокатные станы, прессы, кузнечные молоты, судовое оборудование.

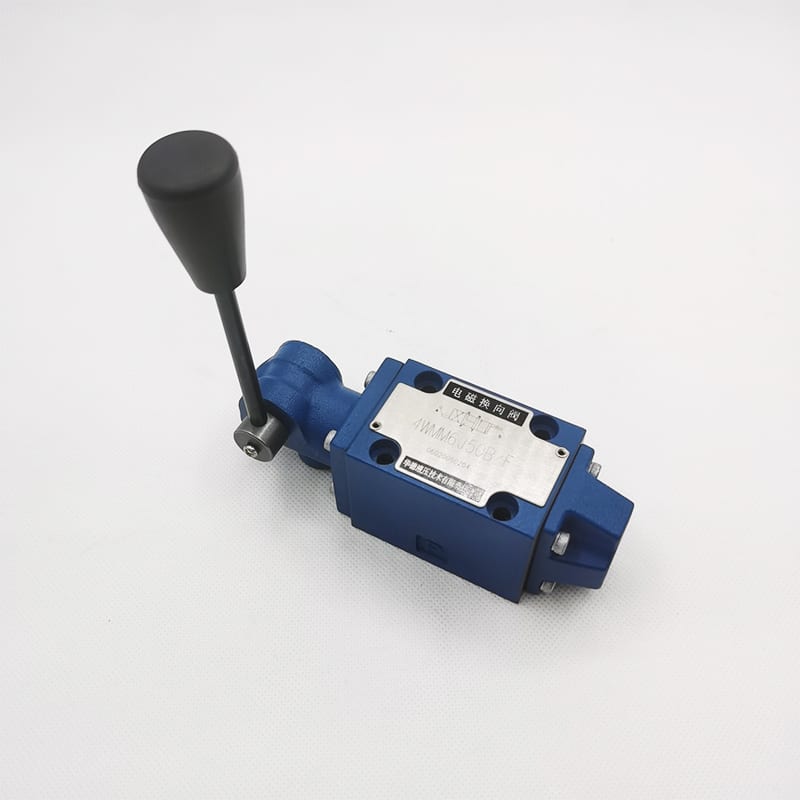

Ручные распределители
Распределители с ручным рычажным управлением, размерности 6 и 10 по DIN 24 340 form A / ISO 4401 / CETOP-RP 121H. Двух- и трёхпозиционные исполнения с пружинным центрированием или фиксацией (детент), номинальный расход до 120 л/мин при DN10, рабочее давление до 31,5 МПа. Более 20 вариантов золотников, опциональный дроссель в канале P. Используются для наладочных работ, на станках с периодическим циклом, в гидравлических силовых модулях без электропитания, как аварийное ручное управление в контурах безопасности.

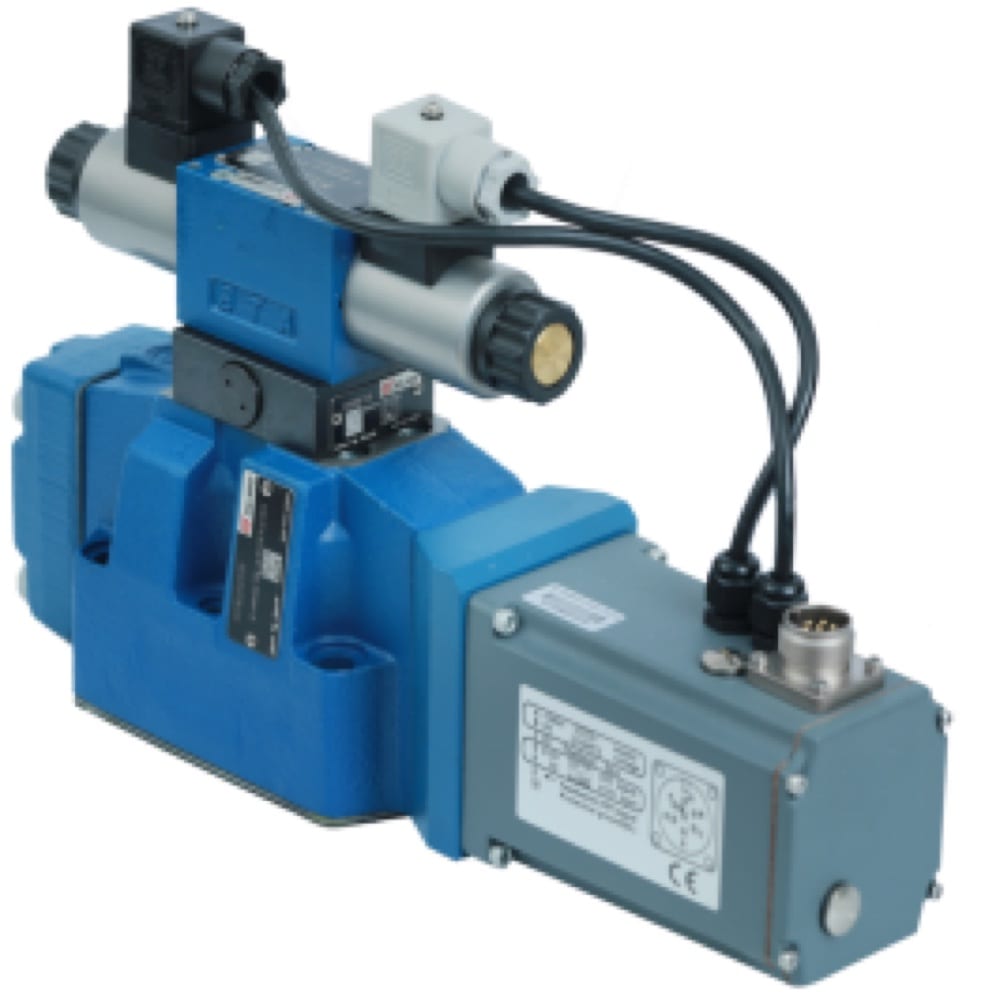

Пропорциональные распределители
Пропорциональные распределители с пилотным (4WRZ, 4WRH) и прямым (4WRE, 4WRA) управлением. Размерности 10, 16, 25 и 32, номинальный расход 50–800 л/мин при ΔP=10 бар на кромку, рабочее давление до 35 МПа. Версии с электрической обратной связью по положению золотника (LVDT) — 4WRZE / 4WRHE / 4WRE обеспечивают линейность ±1,5% и гистерезис ≤0,3%. Интегрированная электроника (OBE) или внешний усилитель. Применение: сервогидравлика испытательных стендов, синхронное перемещение нескольких цилиндров, точное позиционирование в прессах, управление прокатными клетями.

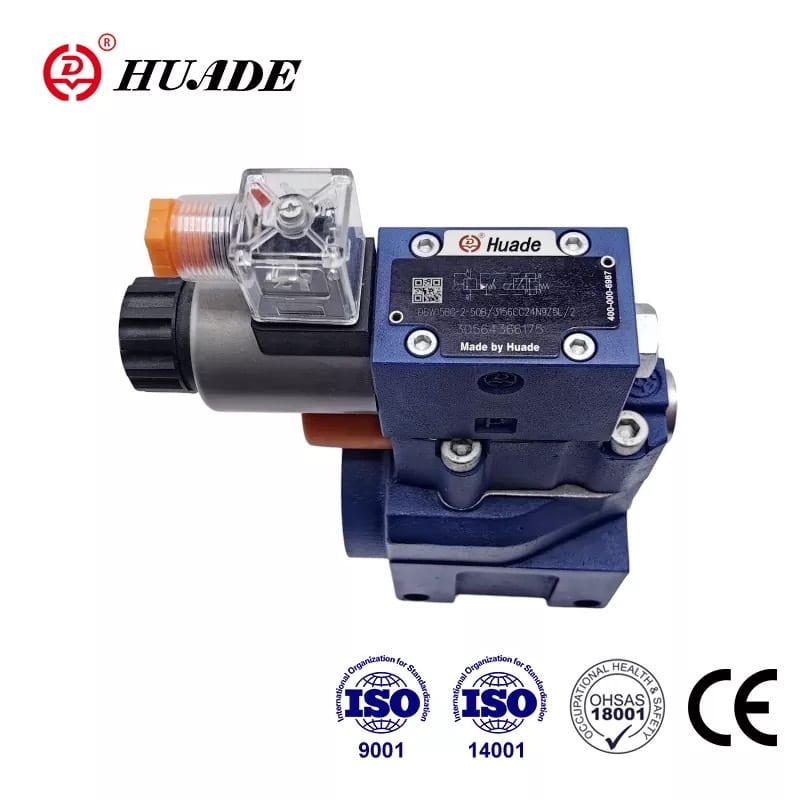

Предохранительные клапаны с электроразгрузкой
Предохранительные клапаны пилотного типа серий DB (без электроразгрузки) и DBW (с встроенным разгрузочным электромагнитом) размерностей 10, 20 и 30. Монтаж на плиту, трубное или картриджное исполнение. Диапазоны настройки до 31,5 МПа, номинальный расход до 600 л/мин. Три исполнения адъюстера: rotary knob, knob with protective cap, rotatable knob with scale & lock. Применяются для защиты гидросистем от превышения давления, ступенчатого регулирования давления, разгрузки насоса в холостом режиме, электрического сброса давления при аварийной остановке.

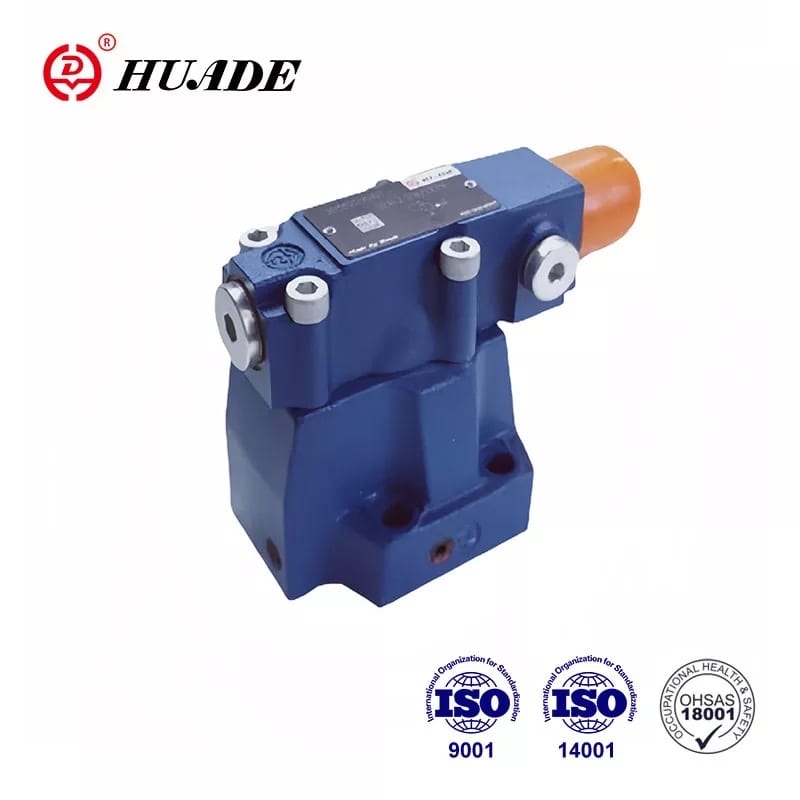

Клапаны давления последовательности
Клапаны давления последовательности прямого действия (DZ5DP, DZ6DP, DZ10DP) и пилотного типа (DZ10…30B) для автоматизации гидравлических циклов. Диапазон настройки до 21 МПа, номинальный расход до 60 л/мин (DZ6) и 300 л/мин (DZ10), 5 настроечных диапазонов пружин. Исполнения M / XM / YM / XYM различаются подводом внешнего управляющего и дренажного сигнала. Применение: последовательное включение контуров (зажим → пресс), подключение резервного цилиндра по достижении давления, разделение напорных линий, координация цикла в прессовом оборудовании.

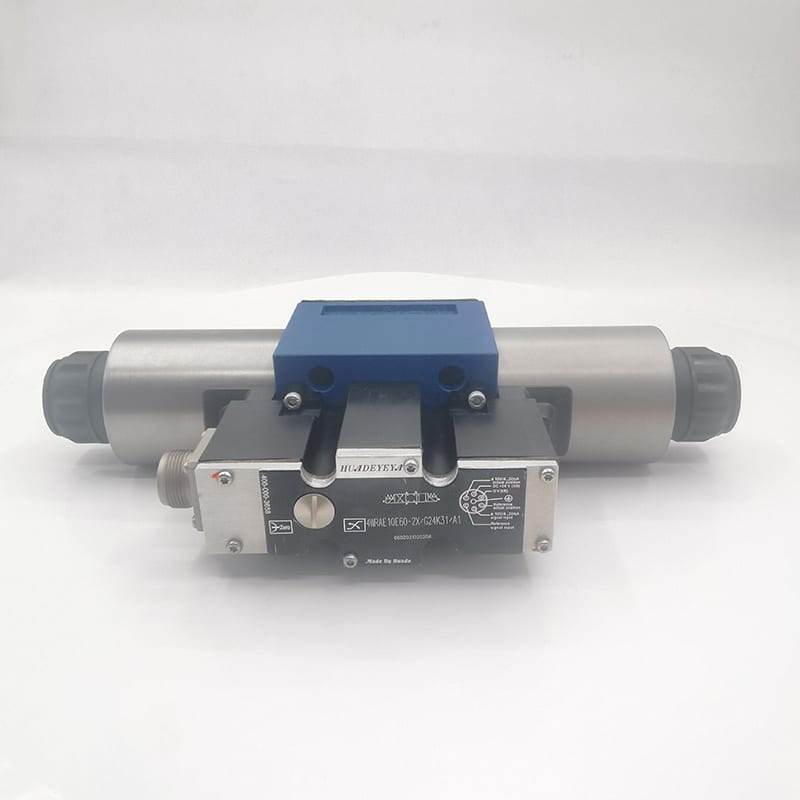

Пропорциональные распределители прямого действия
Компактные пропорциональные распределители прямого действия без обратной связи по положению (4WRA) и в sandwich-исполнении (ZDC). Размерности 6 и 10, номинальный расход до 40 л/мин при ΔP=10 бар, рабочее давление до 31,5 МПа. Пропорциональные соленоиды с током управления 0,8–1,5 А, нелинейность ≤4%, гистерезис ≤5%. Сниженная себестоимость по сравнению с закрытым контуром 4WRE — применяются там, где не требуется высокая точность: плавный пуск/стоп, регулирование скорости вспомогательных цилиндров, дистанционное управление дроссельным контуром.
Частые вопросы — HUADE
Какое оборудование HUADE поставляет SDS?
SDS поставляет полную линейку продукции HUADE, включая гидравлика. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование HUADE?
Оборудование HUADE применяется в отраслях: металлургия, горно-обогатительная отрасль, строительная техника и станкостроение и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки HUADE?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, г. Пекин). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование HUADE у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
