HENGLIгидравлика из Китая
Jiangsu Hengli Hydraulic Co., Ltd.
Китайский лидер промышленной гидравлики: крупнейший в мире производитель гидроцилиндров для экскаваторов (мощность — 950 000 экскаваторных цилиндров в год), публичная компания (SSE: 601100). Поставки в Россию через Swiss Drive Systems: гидроцилиндры, насосы и клапаны для мобильной техники, промышленного оборудования, морских платформ и энергетики.
Гидравлика
Гидроцилиндры для мобильной техники
Гидроцилиндры Hengli для строительной, подъёмной и горной мобильной техники. Серийный выпуск экскаваторных цилиндров завод начал в 2005 году; годовая мощность — 950 000 экскаваторных и 200 000 заказных цилиндров. Для мини- и малых экскаваторов до 10 т поставляется полный комплект, включая цилиндры поворота стрелы, отвала и раздвижки ходовой части; для машин 65–700 т — цилиндры стрелы, рукояти, ковша и натяжения гусениц. Выпускаются также цилиндры автокранов, автовышек, установок роторного бурения с моментом до 580 кН·м и карьерных самосвалов.
- Экскаваторы
- мини и малые до 10 т; средние и крупные 65–700 т
- Цилиндры экскаваторов
- стрелы, рукояти, ковша, отвала, поворота стрелы, угла отвала, раздвижки ходовой части, натяжения гусениц
- Автокраны
- подъёма и телескопирования стрелы, выносных опор и их выдвижения, подвески, противовеса, рулевые
- Автовышки
- подъёма и телескопирования стрелы, опор, выравнивания, рулевые, поворотные
- Установки роторного бурения
- момент на штанге до 580 кН·м: цилиндры подъёма и выравнивания мачты, напорные
- Карьерные самосвалы
- передней и задней подвески, подъёма кузова, рулевые; поршневые гидроаккумуляторы
- Производственная мощность
- 950 000 экскаваторных и 200 000 заказных цилиндров в год

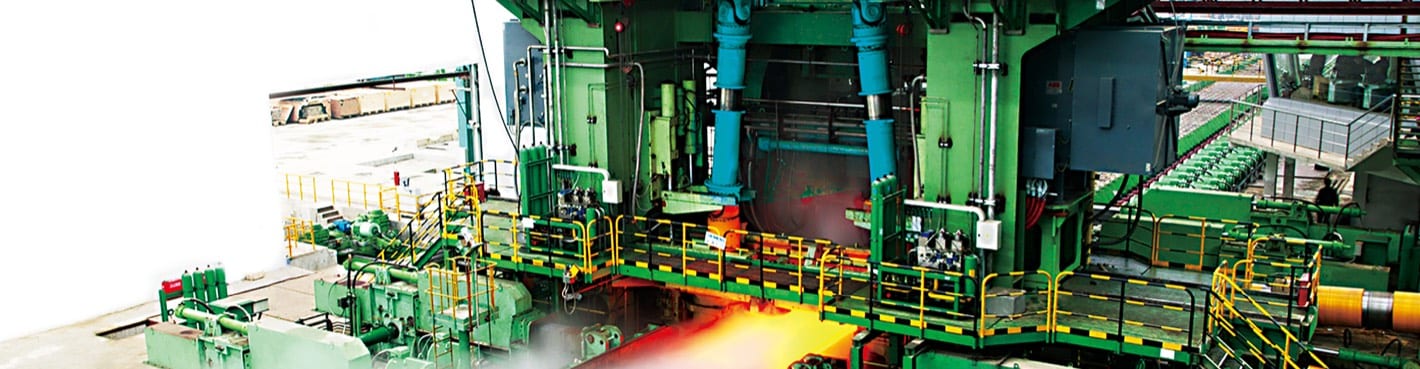

Гидроцилиндры для металлургии и прессов
Промышленные гидроцилиндры Hengli для металлургии и обработки металлов давлением. Для гидравлических прессов выпускаются главные, боковые и возвратные цилиндры, цилиндры сдвига бойков, выдвижного стола, зажима и центрирования; для ковочного пресса усилием 8 000 т — главный цилиндр. Для дуговых сталеплавильных печей — цилиндры наклона печи, подъёма и поворота свода со штоками с композитным гальваническим покрытием и термостойкими уплотнениями. Для литья алюминиевых слитков изготовлен цилиндр с внутренними направляющими и ходом 14,3 м, для растяжно-формовочной машины — 16 типов цилиндров.
- Прессы
- главные, боковые, возвратные цилиндры; сдвига бойков, выдвижного стола, зажима, выравнивания, наклона, демпфирующие, центрирующие, бокового смещения
- Ковочные прессы
- главный цилиндр пресса усилием 8 000 т
- Дуговые сталеплавильные печи
- наклона печи, подъёма и поворота свода, подъёма, прижима, блокировки, крышки; композитное гальваническое покрытие штока, термостойкие уплотнения
- Литьё алюминиевых слитков
- цилиндр с внутренними направляющими и защитой от проворота: ход 14,3 м, прямолинейность 0,02 мм/м, скручивание на полном ходе < 1 мм
- Растяжно-формовочные машины
- 16 типов цилиндров, в т. ч. 200/150 × 8 607 мм и 600/300 × 2 007 мм (поршень/шток × ход)
- Фильтр-прессы и прессы для профиля
- направляющие плунжера из медного сплава для восприятия боковой нагрузки

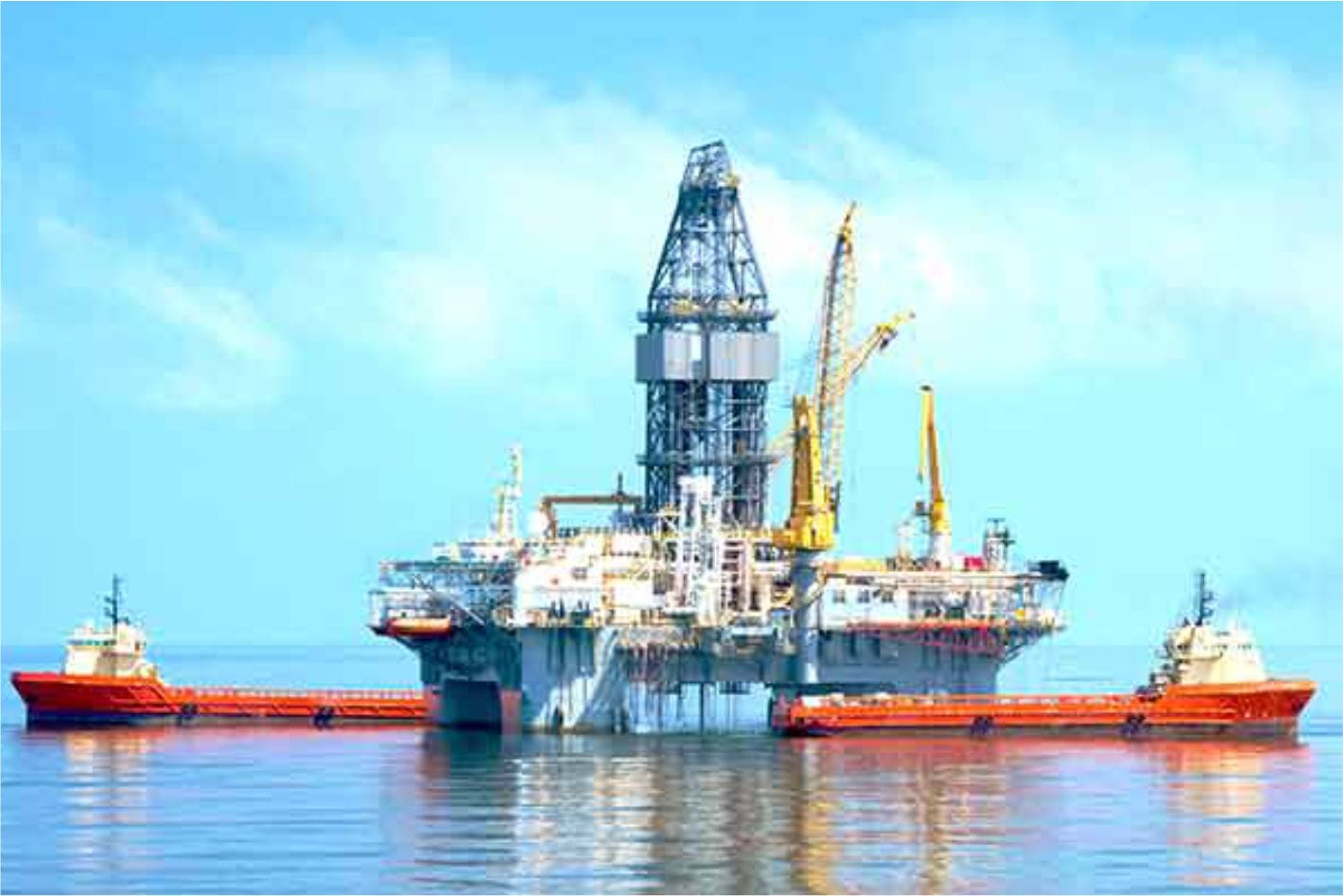

Гидроцилиндры для морской и портовой техники
Гидроцилиндры Hengli для морских платформ, судов и портовой техники: цилиндры подъёма и фиксации самоподъёмных платформ, натяжителей канатов буровых платформ, морских кранов, судов ро-ро, саморазгружающихся шаланд, земснарядов и копровых барж, а также ричстакеров и штабелеров-реклаймеров. Штоки — с Ni-Cr покрытием, плазменным или HVOF-напылением, лазерной наплавкой, фирменным покрытием HengliExpoNite или из нержавеющей стали. Для копровой баржи Hengli изготовил цилиндр изменения вылета стрелы Ø 1,6 м с ходом 21 м и массой 385 т — по данным производителя, крупнейший гидроцилиндр в мире.
- Морские платформы
- самоподъёмные — цилиндры подъёма и пальцевые; буровые — цилиндры натяжителей стальных канатов
- Морские краны
- подъёма основной стрелы, наклона складной стрелы, подъёма А-образной рамы; двухпоршневые гидроаккумуляторы для кранов с компенсацией качки
- Суда и плавтехника
- ро-ро (носовые и кормовые ворота, аппарели, фиксаторы), саморазгружающиеся шаланды, земснаряды, копровые баржи
- Портовая техника
- ричстакеры (телескопирования, подъёма стрелы, рулевые), погрузчики порожних контейнеров, штабелеры-реклаймеры
- Крупные цилиндры
- копровая установка класса 110 м: масса цилиндра 148 т, усилие 3 080 т; Ø 1,6 м × ход 21 м, масса 385 т
- Защита штока
- Ni-Cr, плазменное и HVOF-напыление, лазерная наплавка, нержавеющая сталь, HengliExpoNite
- Якорные механизмы
- вспомогательные цилиндры стопоров цепи: работа до −10 °C, расчётный срок службы 30 лет
Гидроцилиндры для энергетики и гидротехники
Гидроцилиндры Hengli для энергетики и гидротехники. Для ветроустановок единичной мощностью до 8 МВт выпускаются цилиндры системы поворота лопастей и гидроаккумуляторы; для волновых и приливных станций — цилиндры и гидросистемы: в проекте волновой установки 500 кВт цилиндры работают с частотой до 20 000 циклов в сутки, шток защищён лазерной наплавкой и керамическим напылением. Также выпускаются приводные цилиндры гелиостатов солнечных станций, цилиндры подъёма платформ и вышек буровых установок, цилиндры гидроподъёмников затворов и цилиндры для агрессивной среды опреснительных установок.
- Ветроэнергетика
- цилиндры поворота лопастей (pitch) и гидроаккумуляторы для турбин до 8 МВт
- Волновая и приливная энергетика
- цилиндры и гидросистемы; в проекте 500 кВт — до 20 000 циклов в сутки
- Солнечная энергетика
- приводные цилиндры слежения гелиостатов, гидроагрегат 2,2 кВт
- Нефть и газ
- цилиндры подъёма платформы и вышки буровых установок
- Гидротехника
- комплекты цилиндров гидравлических подъёмников затворов
- Опреснение
- цилиндры для агрессивной коррозионной среды
- Защита штока
- лазерная наплавка с керамическим напылением для зоны заплеска

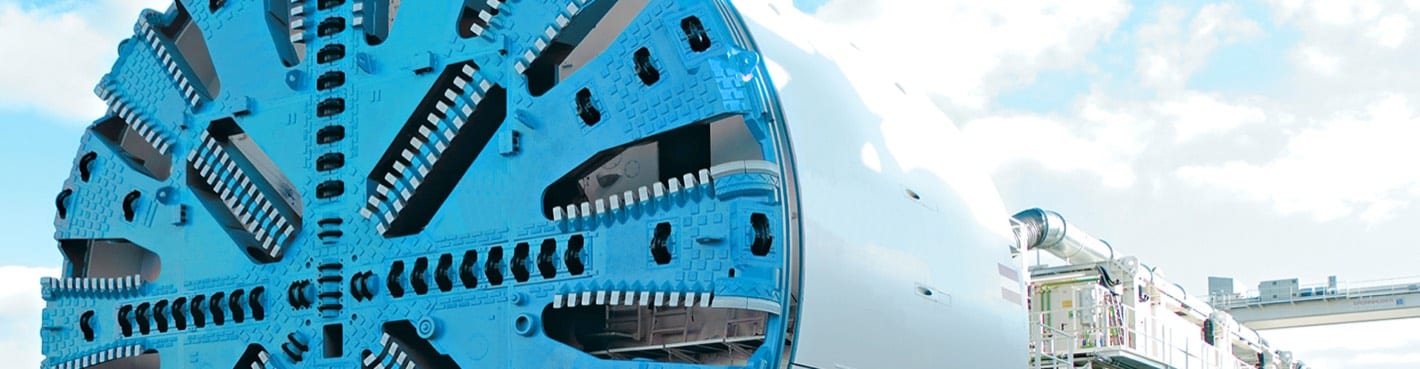

Гидроцилиндры для тоннелепроходческих машин
Гидроцилиндры Hengli для тоннелепроходческих механизированных комплексов (ТПМК). Для щитовых машин диаметром 2,5–17,45 м и более поставляются цилиндры продвижения, шарнирного сочленения щита, подъёма эректора, противоскручивающие и цилиндры дробилки; для открытых TBM — цилиндры распорных башмаков, продвижения, моментные и щита; для двухщитовых — также основного и вспомогательного продвижения. Цилиндры для ТПМК Hengli выпускает с 2005 года: весь комплект высоконапорных цилиндров щита Bertha в Сиэтле изготовлен Hengli и за два года под землёй не показал коррозии и старения уплотнений.
- Щитовые ТПМК
- диаметр щита 2,5–17,45 м и более
- Цилиндры щитовых машин
- продвижения, шарнирного сочленения, подъёма эректора, противоскручивающие, дробилки
- Открытые TBM
- распорных башмаков (грипперов), продвижения, моментные, щита
- Двухщитовые TBM
- распорных башмаков, основного и вспомогательного продвижения, моментные
- Условия работы
- высокая частота циклов, высокие нагрузки, вибрация, загрязнение
- Гидрокомплект Hengli для щитов
- насосы V32G, V40G, HP3V, HP6V; гидромоторы M60V; клапаны HVSM25

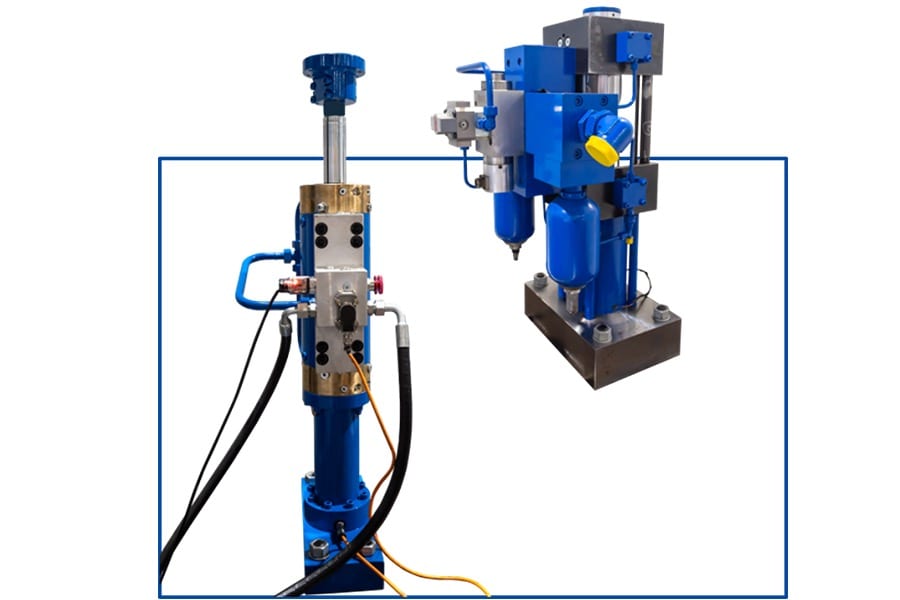

Сервогидравлические цилиндры
Сервогидроцилиндры Hengli трёх исполнений по типу уплотнения: HLSL — с низкофрикционными уплотнениями и магнитострикционным датчиком положения, частота до 15 Гц, ход до 5 000 мм; HLSG — со щелевым дроссельным уплотнением, где контактные уплотнения не нагружены давлением, частота до 400 Гц; HLSS — двухштоковые с гидростатическими опорами штока, до 400 Гц, усилие до 1 568 кН при 32 МПа. Рабочее давление всех серий — до 32 МПа, скорость до 4 м/с. Hengli поставляет и полный сервогидравлический комплекс: маслостанцию, сервоклапаны, контроллер, датчики и ПО для многоканальных испытательных стендов.
- Серии
- HLSL — низкофрикционное уплотнение; HLSG — щелевое дроссельное уплотнение; HLSS — гидростатические опоры
- Рабочее давление
- до 32 МПа
- Диаметр поршня / штока
- HLSL, HLSG: 32–200 / 14–140 мм; HLSS: 28–320 / 25–200 мм
- Ход
- HLSL, HLSG: до 5 000 мм; HLSS: 50–400 мм
- Частота
- HLSL: 0–15 Гц; HLSG, HLSS: до 400 Гц
- Скорость
- ≤ 4 м/с
- Усилие HLSS
- 2,6–1 029 кН при 21 МПа; 4–1 568 кН при 32 МПа
- Система
- маслостанция, сервоклапан, контроллер, датчики, ПО; минимальное трение 0,01 МПа

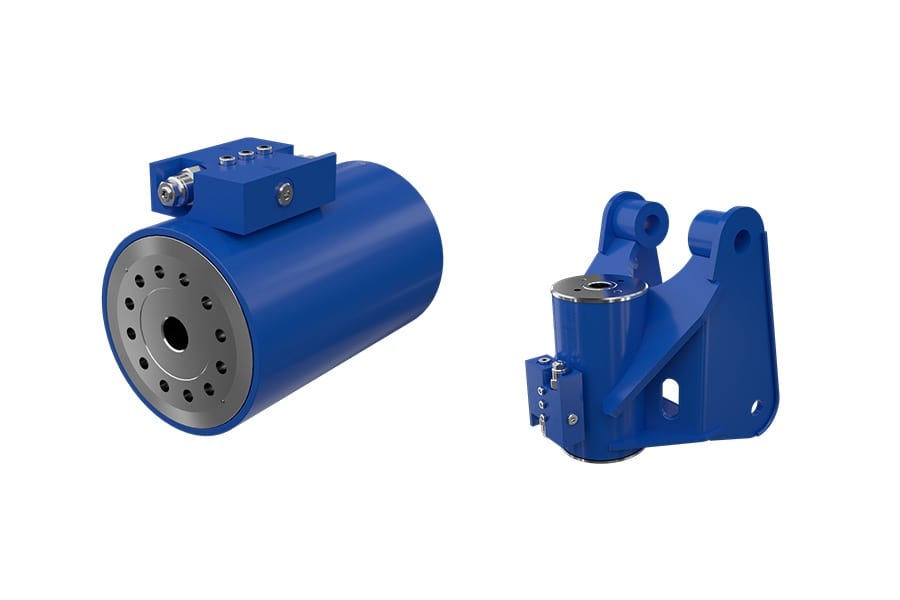

Поворотные гидродвигатели винтового типа HB
Поворотные гидродвигатели Hengli винтового типа: шесть серий (HBL, HBM, HBH, HBT, HBK, HBP), более 100 исполнений. Поступательное движение поршня преобразуется в поворот выходного вала двумя парами винтовых шлицев: неподвижная гайка — полый винт — выходной вал. Выходной момент 200–76 000 Н·м при 21 МПа, удерживающий момент в 2 раза и более выше выходного, одинаковые момент и скорость в обе стороны; встроенные осевые и радиальные подшипники воспринимают консольную и двухопорную нагрузку. Опционально — уравновешивающий клапан против самопроизвольного поворота при разрыве линии и перегрузке.
- Серии
- HBL, HBM, HBH, HBT, HBK, HBP — более 100 исполнений
- Выходной момент (21 МПа)
- 200–76 000 Н·м
- Удерживающий момент
- в 2 раза и более выше выходного; до 111 800 Н·м (HBP 465)
- Расчётное давление
- 30–210 бар
- Угол поворота
- 0–360° (HBL, HBH, HBK, HBP); HBM — 180°; HBT — 200° или 220°
- Рабочая температура
- −30…+90 °C
- Монтаж
- фланцевый (HBL, HBH, HBK), на трёх опорах (HBM, HBH, HBT, HBP); выход HBK — шпонка или шлицы
- Опции
- встроенный уравновешивающий клапан, специальные уплотнения

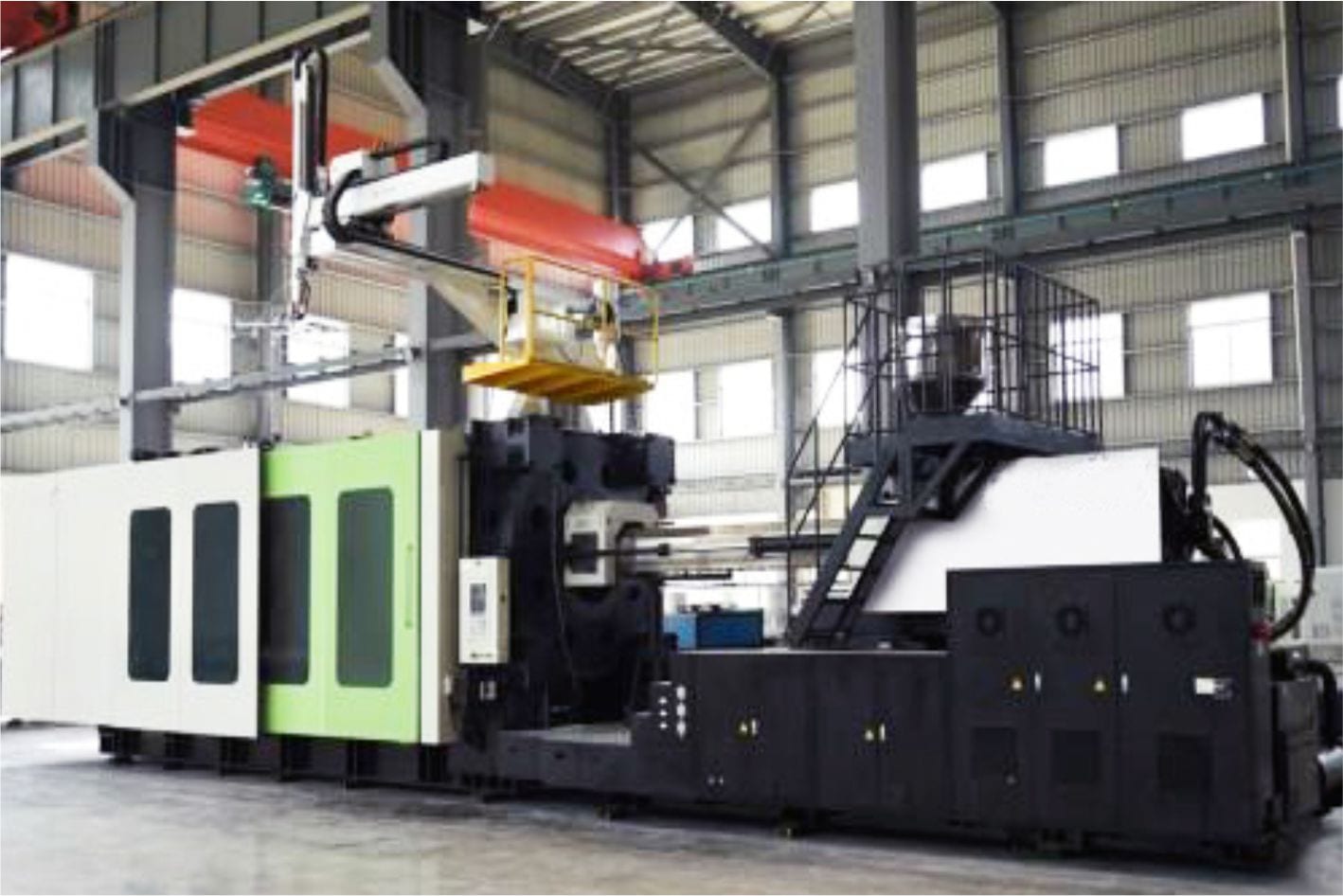

Гидроцилиндры для ТПА, вулканизаторов и цементного оборудования
Гидроцилиндры Hengli для полимерного и резинотехнического оборудования и цементных заводов. Для термопластавтоматов выпускается полный набор: цилиндры впрыска, перемещения узла впрыска, выталкивания, открытия и запирания формы, привода и тормоза; скорость — до 1 000 мм/с, низкофрикционные износостойкие уплотнения и направляющие кольца — для длительной циклической работы. Для вулканизационных прессов — цилиндры опрокидывания, секторной формы, прижима, верхнего и нижнего кольца и съёма шины. Для цементного производства — цилиндры валковых прессов, вертикальных мельниц и колосниковых охладителей.
- Термопластавтоматы
- цилиндры впрыска, перемещения узла впрыска, выталкивания, открытия/закрытия и запирания формы, привода, вспомогательного раскрытия, тормоза
- Скорость
- до 1 000 мм/с (цилиндры ТПА)
- Уплотнения
- низкофрикционные износостойкие уплотнения и направляющие кольца
- Вулканизационные прессы
- опрокидывания, секторной формы, прижима, открытия/закрытия формы, верхнего и нижнего кольца, съёма шины
- Цементное оборудование
- цилиндры валковых прессов, вертикальных мельниц, колосниковых охладителей
Судовые решения
Гидроцилиндры для морской и портовой техники
Гидроцилиндры Hengli для морских платформ, судов и портовой техники: цилиндры подъёма и фиксации самоподъёмных платформ, натяжителей канатов буровых платформ, морских кранов, судов ро-ро, саморазгружающихся шаланд, земснарядов и копровых барж, а также ричстакеров и штабелеров-реклаймеров. Штоки — с Ni-Cr покрытием, плазменным или HVOF-напылением, лазерной наплавкой, фирменным покрытием HengliExpoNite или из нержавеющей стали. Для копровой баржи Hengli изготовил цилиндр изменения вылета стрелы Ø 1,6 м с ходом 21 м и массой 385 т — по данным производителя, крупнейший гидроцилиндр в мире.
- Морские платформы
- самоподъёмные — цилиндры подъёма и пальцевые; буровые — цилиндры натяжителей стальных канатов
- Морские краны
- подъёма основной стрелы, наклона складной стрелы, подъёма А-образной рамы; двухпоршневые гидроаккумуляторы для кранов с компенсацией качки
- Суда и плавтехника
- ро-ро (носовые и кормовые ворота, аппарели, фиксаторы), саморазгружающиеся шаланды, земснаряды, копровые баржи
- Портовая техника
- ричстакеры (телескопирования, подъёма стрелы, рулевые), погрузчики порожних контейнеров, штабелеры-реклаймеры
- Крупные цилиндры
- копровая установка класса 110 м: масса цилиндра 148 т, усилие 3 080 т; Ø 1,6 м × ход 21 м, масса 385 т
- Защита штока
- Ni-Cr, плазменное и HVOF-напыление, лазерная наплавка, нержавеющая сталь, HengliExpoNite
- Якорные механизмы
- вспомогательные цилиндры стопоров цепи: работа до −10 °C, расчётный срок службы 30 лет
Частые вопросы — HENGLI
Какое оборудование HENGLI поставляет SDS?
SDS поставляет полную линейку продукции HENGLI, включая гидравлика. Подробные серии, типоразмеры и технические характеристики — на этой странице; полные PDF-каталоги доступны в разделе «Каталоги».
В каких отраслях применяется оборудование HENGLI?
Оборудование HENGLI применяется в отраслях: строительная техника, горно-обогатительная отрасль, нефть и газ и судостроение и других промышленных секторах. Подбираем конкретную модель под ваш режим работы, нагрузочные характеристики и условия эксплуатации.
Какая гарантия и срок поставки HENGLI?
Стандартная гарантия производителя — 12 месяцев с даты ввода в эксплуатацию, но не более 18 месяцев с даты отгрузки. Срок производства — 4–16 недель в зависимости от спецификации (оборудование производится в стране: Китай, пров. Цзянсу, г. Чанчжоу). Доставка в Россию — автомобильным транспортом. Подробные условия — на странице «Условия сотрудничества».
Как заказать оборудование HENGLI у SDS?
Отправьте технический запрос с параметрами работы и требованиями — в течение одного рабочего дня подготовим технико-коммерческое предложение с фиксированными ценой и сроками. Базовые условия поставки — DDP (с сертификацией ЕАЭС и растаможкой в стоимости).
Нужна консультация по HENGLI?
Инженер SDS подберёт типоразмер под вашу нагрузку и посчитает цену — обычно в течение рабочего дня.
