Китайский производитель промышленных муфт и соединительных устройств, основан в 2002 году; производственная база 20 000 м² в Нинбо. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. Зубчатые, упругие пальцевые, фланцевые и компенсационные муфты, карданные шарниры и тормозные колёса для металлургии, горно-обогатительной отрасли, ветроэнергетики и судостроения.
Промышленные тормоза и муфты

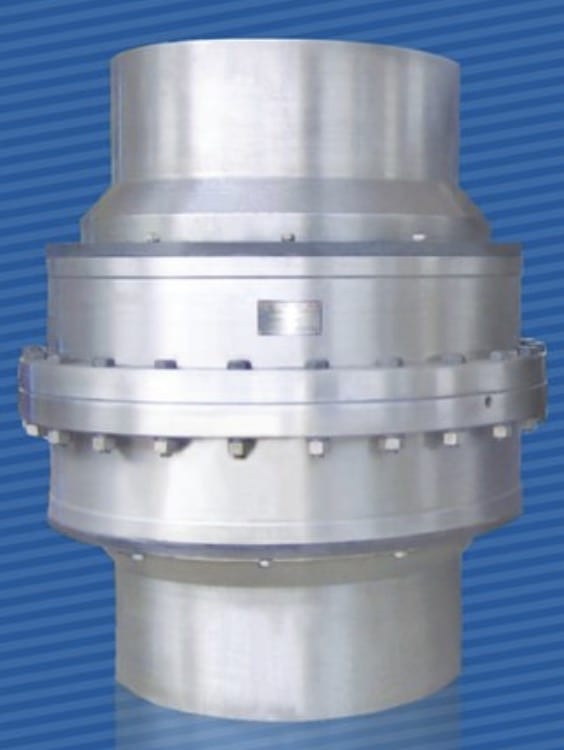

GIICL барабанная зубчатая
GIICL — зубчатая муфта с бочкообразным (барабанным) зубом узкого типа по JB/T 8854.2-2001 для соосных горизонтальных валов, компенсирует угловое смещение осей. В каталоге Longxuan 25 типоразмеров GIICL1–GIICL25: номинальный момент 0,4–4 500 кН·м, валы 16–1 000 мм, частота вращения от 4 000 об/мин (GIICL1–GIICL6) до 460 об/мин (GIICL25), рабочая температура −20…+80 °C. GIICLZ — исполнение с одним зацеплением и жёстким фланцем под промежуточный вал. Завод выпускает также LXGIICL-A и LXGIICL-B с кулачковым и торцевозубчатым соединением фланцев вместо призонных болтов. Аналог по ГОСТ — муфты МЗ.
- Номинальный момент
- 0,4–4 500 кН·м (25 типоразмеров GIICL1–GIICL25)
- Диаметры валов
- 16–1 000 мм (1 040 мм — непредпочтительный размер)
- Макс. частота вращения
- 460–4 000 об/мин (в зависимости от типоразмера)
- Рабочая температура
- −20…+80 °C
- Исполнения
- GIICL — два зубчатых зацепления; GIICLZ — одно зацепление и жёсткий фланец под промежуточный вал
- Смазка
- консистентная, заправка 51–43 000 мл (по типоразмеру)
- Стандарт
- JB/T 8854.2-2001
- Аналог по ГОСТ
- ГОСТ 5006-94, ГОСТ Р 50895-96 (муфты зубчатые МЗ)

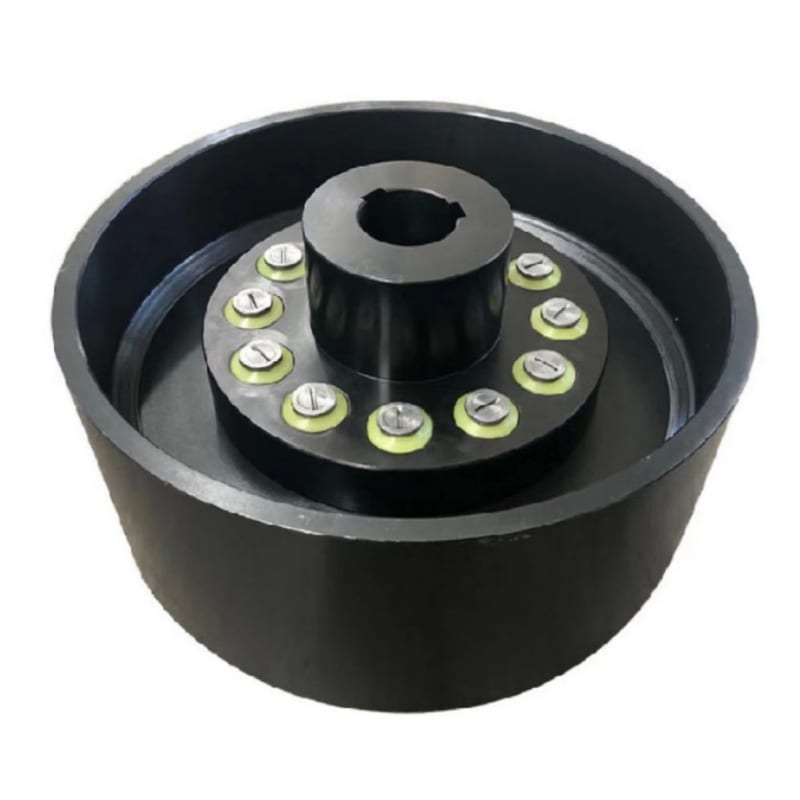

HL/HLL упругая пальцевая
HL — упругая пальцевая муфта: полумуфты соединены неметаллическими пальцами, которые смягчают толчки и допускают заметное осевое смещение валов. По каталогу Longxuan (JB/ZQ 4726-2006) ряд HL1–HL14 передаёт 250–180 000 Н·м при валах 12–340 мм и частоте вращения от 8 500 до 950 об/мин; рабочая температура −20…+70 °C, муфта рассчитана на приводы с частыми пусками. HLL — то же с тормозным шкивом Ø200–800 мм под колодочный тормоз: 15 типоразмеров, 560–35 500 Н·м, шкив может быть цельным с полумуфтой. По моментам, частотам и диаметрам ряд HL совпадает с LX1–LX14 GB/T 5014-2003.
- Номинальный момент
- HL 250–180 000 Н·м (HL1–HL14); HLL 560–35 500 Н·м (HLL1–HLL15)
- Диаметры валов
- HL 12–340 мм; HLL 20–180 мм
- Макс. частота вращения
- HL 950–8 500 об/мин; HLL 950–5 600 об/мин (в зависимости от типоразмера)
- Тормозной шкив (HLL)
- Ø200–800 мм, ширина 85–335 мм; возможен цельный
- Рабочая температура
- −20…+70 °C
- Упругий элемент
- неметаллические пальцы; допускается заметное осевое смещение валов
- Стандарт
- JB/ZQ 4726-2006 (ряд HL совпадает с LX1–LX14 по GB/T 5014-2003)
- Аналог по ГОСТ
- прямого нет; ближайший класс — МУВП ГОСТ 21424-93
YL, JLA/JLB жёсткие фланцевые
Жёсткие муфты Longxuan: смещений валов не компенсируют и требуют точной центровки при монтаже. YL/YLD — фланцевые муфты по GB/T 5843-86 (YLD — с центрирующим буртиком): 18 типоразмеров, 10–20 000 Н·м, валы 10–180 мм, полумуфты из чугуна или литой стали. YL-I/II/III по JB/ZQ 4376-2006 — 10 типоразмеров, 63–100 000 Н·м, валы 22–250 мм. JLA/JLB по JB/ZQ 4377-2006 передают момент радиальной шпонкой между полумуфтами, с валом соединяются тангенциальными или клиновыми шпонками: 1 000–80 000 Н·м, валы 40–250 мм; JLA допускает осевое перемещение. Аналог — ГОСТ 20761-96.
- Тип
- жёсткие муфты — смещений валов не компенсируют, нужна точная центровка
- Номинальный момент
- YL/YLD 10–20 000 Н·м; YL-I/II/III 63–100 000 Н·м; JLA/JLB 1 000–80 000 Н·м
- Диаметры валов
- YL/YLD 10–180 мм; YL-I/II/III 22–250 мм; JLA/JLB 40–250 мм
- Макс. частота вращения
- YL/YLD 1 400–8 100 об/мин (чугун), 2 300–13 000 об/мин (сталь); YL-I/II/III 1 200–6 300 об/мин; JLA/JLB — окружная скорость до 50 м/с
- Исполнения
- YL — базовое, YLD — с центрирующим буртиком; YL-I с центрирующим выступом, YL-II с центрирующим кольцом, YL-III без центрирования; JLA — осевое перемещение, JLB — без него
- Соединение с валом
- шпоночное; JLA/JLB — тангенциальные шпонки (12 500–80 000 Н·м) или клиновые с головкой (1 000–63 000 Н·м)
- Стандарты
- GB/T 5843-86 (YL/YLD), JB/ZQ 4376-2006 (YL-I/II/III), JB/ZQ 4377-2006 (JLA/JLB)
- Аналог по ГОСТ
- ГОСТ 20761-96 (муфты фланцевые)

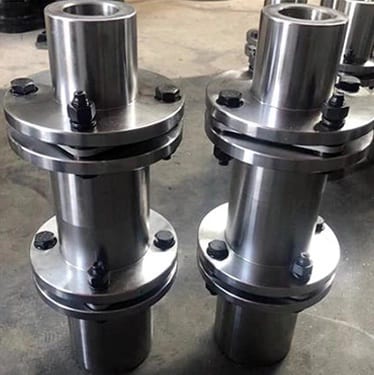

JZM/JZMJ мембранная для тяжёлых машин
JZM — мембранная муфта для тяжёлого машиностроения по JB/ZQ 4717-2006: пакеты тонких мембран из нержавеющей стали (звеньевые или цельные) поочерёдно прикреплены болтами к обеим полумуфтам, смещения валов компенсируются упругой деформацией мембран. Работает без смазки и люфта, не боится масла, воды и агрессивных сред. По каталогу Longxuan: JZM1–JZM30 — 40–315 000 Н·м, валы 14–340 мм, до 10 700 об/мин; JZMJ1–JZMJ36 с промежуточным валом — 63–2 000 000 Н·м, валы 20–600 мм. Рабочая температура −20…+250 °C.
- Номинальный момент
- JZM 40–315 000 Н·м (JZM1–JZM30); JZMJ 63–2 000 000 Н·м (JZMJ1–JZMJ36)
- Диаметры валов
- JZM 14–340 мм; JZMJ 20–600 мм
- Макс. частота вращения
- JZM 1 050–10 700 об/мин; JZMJ 475–9 300 об/мин (в зависимости от типоразмера)
- Крутильная жёсткость (JZM)
- 0,37–130,76 × 10⁶ Н·м/рад
- Рабочая температура
- −20…+250 °C
- Упругий элемент
- пакеты мембран из тонколистовой нержавеющей стали; без смазки и люфта
- Исполнения
- JZM — базовое; JZMJ — с промежуточным валом (длина по заказу)
- Стандарт
- JB/ZQ 4717-2006; ГОСТ-аналога нет
