JUDE
Nanpi Jude Transmission Equipment Manufacturing Co., Ltd.
Китайский специализированный производитель промышленных муфт всех типов — полный цикл от НИОКР до серийного производства. Прямые поставки в Россию через Swiss Drive Systems: подбор, аналоги европейских серий, техподдержка и документация на русском. CAD-проектирование и собственная испытательная база.
Промышленные тормоза и муфты

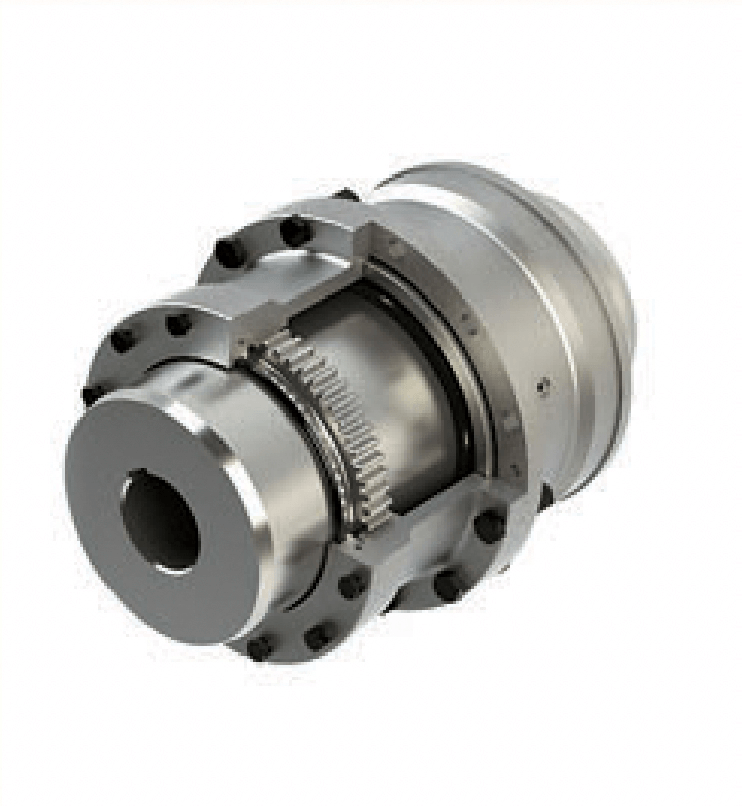

GIICL барабанная зубчатая
GIICL — зубчатая муфта с бочкообразным (барабанным) зубом узкого типа по JB/T 8854.2-2001, аналог зубчатых муфт МЗ по ГОСТ 5006-94 / ГОСТ Р 50895-96. 25 типоразмеров GIICL1–GIICL25: номинальный момент 0,4–4 500 кН·м, валы 16–1 040 мм, допускаемая частота вращения 460–4 000 об/мин (в зависимости от типоразмера). Малое расстояние между зубчатыми венцами даёт компактную конструкцию и малый момент инерции; угловое смещение по расчёту 1°30′. Исполнение GIICLZ — с промежуточным валом. Смазка консистентная.
- Номинальный момент
- 0,4–4 500 кН·м (25 типоразмеров)
- Диаметры валов
- 16–1 040 мм
- Макс. частота вращения
- 460–4 000 об/мин (в зависимости от типоразмера)
- Угловое смещение
- 1°30′ (расчётное)
- Исполнения
- GIICL — базовое, GIICLZ — с промежуточным валом
- Смазка
- консистентная (закладная)
- Стандарт
- JB/T 8854.2-2001
- Аналог по ГОСТ
- ГОСТ 5006-94, ГОСТ Р 50895-96 (муфты зубчатые МЗ)

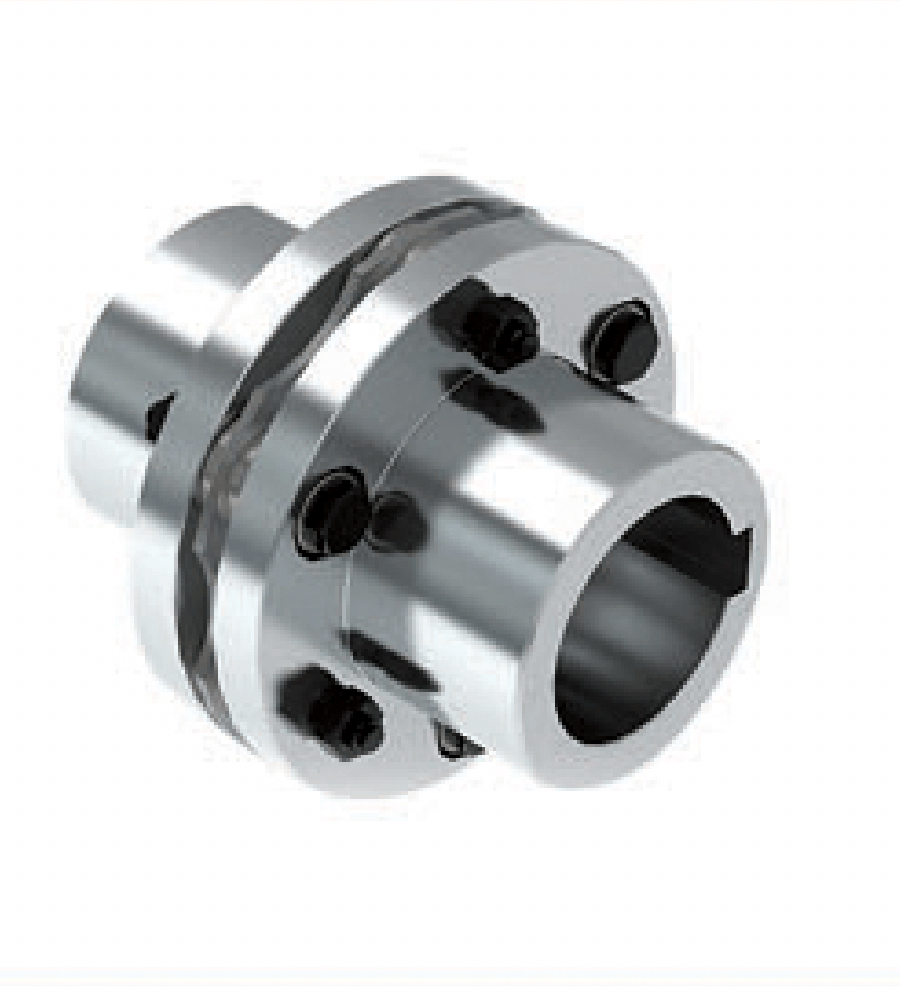

JM мембранная
JM — мембранная (дисковая) муфта по JB/T 9147-1999 с пакетами мембран из нержавеющей стали. Два базовых исполнения: JMI с зенковкой (JMI1–JMI19, 25–160 000 Н·м, до 6 000 об/мин) и JMII без зенковки (JMII1–JMII30, 40–180 000 Н·м, до 10 700 об/мин). Валы 14–340 мм. Осевое смещение 1–2 мм (JMI) / 1–6 мм (JMII), угловое до 1°. Без смазки и люфта, КПД 99,86 %, рабочая температура −80…+300 °C, стойкость к маслам и агрессивным средам. Прямого ГОСТ нет; аналог — Rexnord Thomas, KTR Radex-N.
- Номинальный момент
- JMI: 25–160 000 Н·м; JMII: 40–180 000 Н·м
- Макс. момент (кратковр.)
- до 200 000 (JMI) / 280 000 Н·м (JMII)
- Диаметры валов
- 14–340 мм
- Макс. частота вращения
- до 6 000 (JMI) / 10 700 об/мин (JMII)
- Допускаемые смещения
- осевое 1–2 мм (JMI), 1–6 мм (JMII); угловое 30′–1°
- Материал мембран
- нержавеющая сталь; без смазки
- Рабочая температура
- −80…+300 °C
- Стандарт
- JB/T 9147-1999; ГОСТ-аналога нет (аналог Rexnord Thomas, KTR Radex-N)

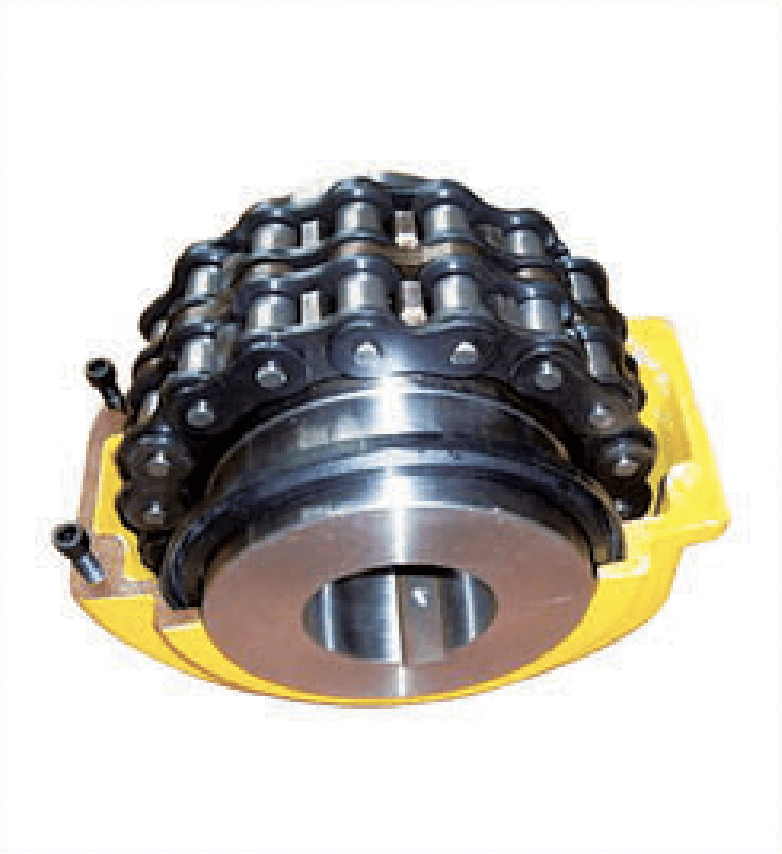

KC роликовая цепная
KC — цепная муфта: две одинаковые звёздочки, охваченные двухрядной роликовой цепью, и защитный кожух. Взаимозаменяема с японской серией CR по параметрам и размерам; российский аналог — муфты цепные МЦ по ГОСТ 20742-93. 26 типоразмеров KC3812–KC40028: номинальный момент 190–717 000 Н·м, максимальная расточка от 16 до 700 мм, допускаемая частота вращения 50–5 000 об/мин (в зависимости от типоразмера). Компенсирует смещения валов, удобна в монтаже и проста в обслуживании. Для влажных, запылённых и горячих участков; не рекомендуется при частых пусках, реверсах и сильных ударных нагрузках.
- Номинальный момент
- 190–717 000 Н·м (26 типоразмеров)
- Диаметры валов
- макс. расточка от 16 мм (KC3812) до 700 мм (KC40028)
- Макс. частота вращения
- 50–5 000 об/мин (в зависимости от типоразмера)
- Конструкция
- две звёздочки + двухрядная роликовая цепь, кожух
- Взаимозаменяемость
- с японской серией CR по параметрам и размерам
- Условия применения
- влажные, запылённые, горячие участки; без частых пусков и реверсов
- Аналог по ГОСТ
- ГОСТ 20742-93 (муфты цепные МЦ)

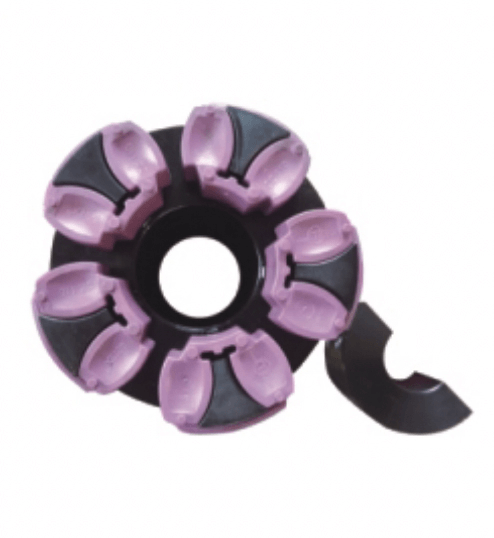

ML кулачковая (梅花)
ML — упругая кулачковая муфта («сливовый цветок») по GB/T 5272-2002: два кулачковых полумуфты и упругий элемент MT1–MT13 между ними. 13 типоразмеров ML1–ML13: номинальный момент 25–12 500 Н·м, валы 12–140 мм, допускаемая частота вращения 1 900–15 300 об/мин (в зависимости от типоразмера), рабочая температура −35…+80 °C. Компенсирует смещения валов, гасит удары и вибрации, не требует смазки. Исполнения с тормозным шкивом MLL-I (цельный) и MLL-II (разъёмный), фланцевые LMD/LMS. Аналог по ГОСТ — муфты упругие со звёздочкой ГОСТ 14084-93 / ГОСТ Р 50894-96; европейский аналог — KTR ROTEX.
- Номинальный момент
- 25–12 500 Н·м (13 типоразмеров)
- Диаметры валов
- 12–140 мм
- Макс. частота вращения
- 1 900–15 300 об/мин (в зависимости от типоразмера)
- Упругий элемент
- MT1–MT13, без смазки
- Рабочая температура
- −35…+80 °C
- Исполнения
- ML базовое, MLL-I/MLL-II с тормозным шкивом, LMD/LMS фланцевые
- Стандарт
- GB/T 5272-2002
- Аналог по ГОСТ
- ГОСТ 14084-93, ГОСТ Р 50894-96 (муфты упругие со звёздочкой); KTR ROTEX
JMIIJ мембранная с промежуточным валом
JMIIJ — мембранная муфта без зенковки с промежуточным валом по JB/T 9147-1999: две полумуфты, два пакета мембран из нержавеющей стали и проставка, длина которой задаётся при заказе. 29 типоразмеров JMIIJ1–JMIIJ29: номинальный момент 63–180 000 Н·м, максимальный 100–280 000 Н·м, валы 20–340 мм, частота вращения до 9 300 об/мин. Промежуточный вал увеличивает компенсацию радиального смещения и позволяет вынимать проставку без сдвига агрегатов. Не требует смазки, без люфта, не боится масла и температуры. Прямого ГОСТ нет; аналог — Rexnord Thomas, KTR Radex-N.
- Номинальный момент
- 63–180 000 Н·м (29 типоразмеров)
- Макс. момент (кратковр.)
- 100–280 000 Н·м
- Диаметры валов
- 20–340 мм
- Макс. частота вращения
- 1 050–9 300 об/мин (в зависимости от типоразмера)
- Промежуточный вал
- длина по заказу (масса на каждый +1 м указана в каталоге)
- Материал мембран
- нержавеющая сталь; без смазки
- Стандарт
- JB/T 9147-1999
- Аналог по ГОСТ
- прямого нет (аналог Rexnord Thomas, KTR Radex-N)

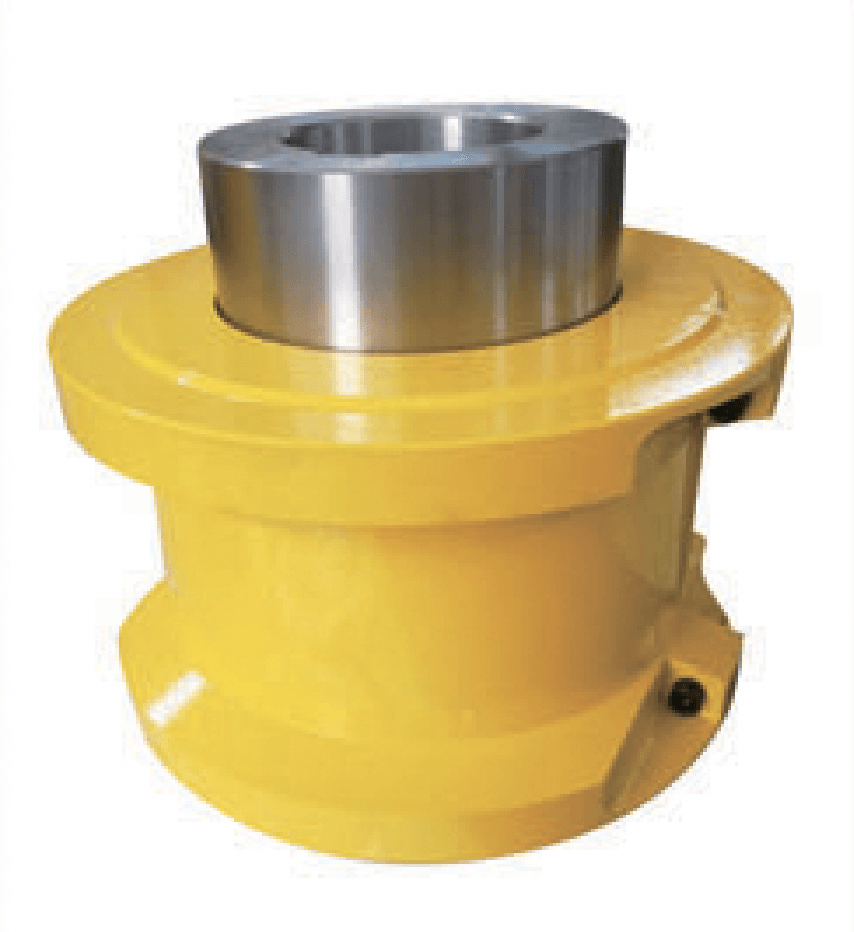

JS змеевидная пружинная
JS — муфта со змеевидной пружиной (grid coupling) по JB/T 8869-2000 с горизонтально разъёмным кожухом. Пружина переменной жёсткости хорошо демпфирует удары и реверсы. 25 типоразмеров JS1–JS25: номинальный момент 45–800 000 Н·м, валы 18–500 мм, допускаемая частота вращения 540–4 500 об/мин (в зависимости от типоразмера). Смазка консистентная под кожухом. Конструктивный аналог Falk Steelflex T10 / Bibby; ГОСТ на муфты этого типа не выпускался. Исполнения JSB (осевой кожух), JSP (с тормозным диском), JSZ (с тормозным шкивом), JSJ (с промежуточным валом).
- Номинальный момент
- 45–800 000 Н·м (25 типоразмеров)
- Диаметры валов
- 18–500 мм
- Макс. частота вращения
- 540–4 500 об/мин (в зависимости от типоразмера)
- Упругий элемент
- стальная змеевидная пружина переменной жёсткости
- Кожух
- горизонтальный разъём, смазка консистентная
- Исполнения
- JSB, JSP (тормозной диск), JSZ (тормозной шкив), JSJ (промежуточный вал)
- Стандарт
- JB/T 8869-2000
- Аналог по ГОСТ
- нет (аналог Falk Steelflex T10, Bibby)

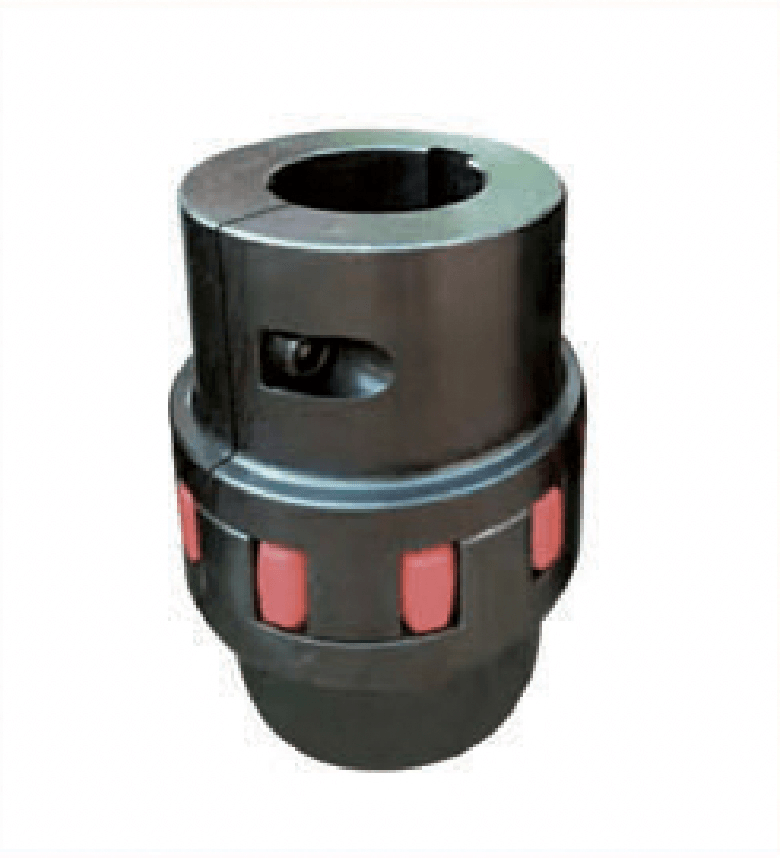

XL звёздочная
XL — упругая муфта со звёздочкой из конструкционного пластика между двумя кулачковыми полумуфтами; конструктивный аналог KTR ROTEX и муфт со звёздочкой по ГОСТ 14084-93 / ГОСТ Р 50894-96. 16 типоразмеров XL1–XL16: номинальный момент 34–35 000 Н·м, валы 6–220 мм, допускаемая частота вращения 1 800–19 000 об/мин (в зависимости от типоразмера), рабочая температура −35…+80 °C. Компенсирует смещения валов, гасит удары и вибрации, не требует смазки; звёздочка меняется без сдвига агрегатов. Стандартно цилиндрическая расточка. Родственные исполнения: XLS с двумя фланцами (Q/JL01-2001), LXD (JB/T 10466-2004).
- Номинальный момент
- 34–35 000 Н·м (16 типоразмеров)
- Диаметры валов
- 6–220 мм
- Макс. частота вращения
- 1 800–19 000 об/мин (в зависимости от типоразмера)
- Упругий элемент
- звёздочка из конструкционного пластика, без смазки
- Рабочая температура
- −35…+80 °C
- Исполнения
- XL базовое, XLS двухфланцевое, LXD
- Стандарт
- заводской; XLS — Q/JL01-2001, LXD — JB/T 10466-2004
- Аналог по ГОСТ
- ГОСТ 14084-93, ГОСТ Р 50894-96 (муфты упругие со звёздочкой); KTR ROTEX

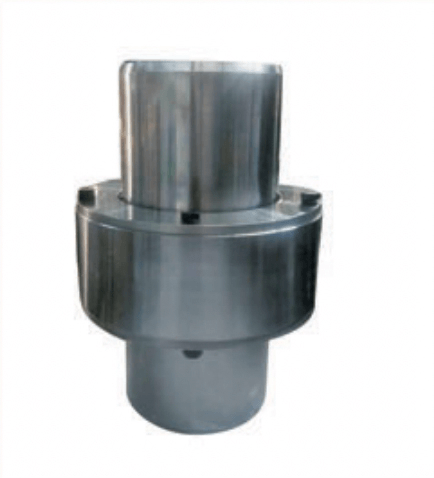

ZL упругая зубчато-пальцевая
ZL (новое обозначение LZ) — упругая зубчато-пальцевая муфта по GB/T 5015-2003: полиамидные пальцы передают момент через зубчатый профиль, сочетая компенсацию смещений с высокой нагрузочной способностью. 23 типоразмера LZ1–LZ23: номинальный момент 0,112–2 800 кН·м, валы 12–850 мм, частота вращения 460–5 000 об/мин (в зависимости от типоразмера). Для средних и больших мощностей; не рекомендуется там, где критичны вибрация и шум. Исполнения: LZZ — с тормозным шкивом, ZLD — коническая расточка, ZLL (LZJ) — с промежуточным валом. Прямого ГОСТ нет; закрывает диапазон между МУВП ГОСТ 21424-93 и зубчатыми муфтами ГОСТ 5006-94.
- Номинальный момент
- 0,112–2 800 кН·м (23 типоразмера)
- Диаметры валов
- 12–850 мм
- Макс. частота вращения
- 460–5 000 об/мин (в зависимости от типоразмера)
- Упругий элемент
- полиамидные пальцы в зубчатом зацеплении
- Исполнения
- LZ базовое, LZZ (тормозной шкив), ZLD (коническая расточка), ZLL/LZJ (промежуточный вал)
- Присоединение
- отверстия Y/J по GB/T 3852
- Стандарт
- GB/T 5015-2003
- Аналог по ГОСТ
- прямого нет; между МУВП ГОСТ 21424-93 и МЗ ГОСТ 5006-94

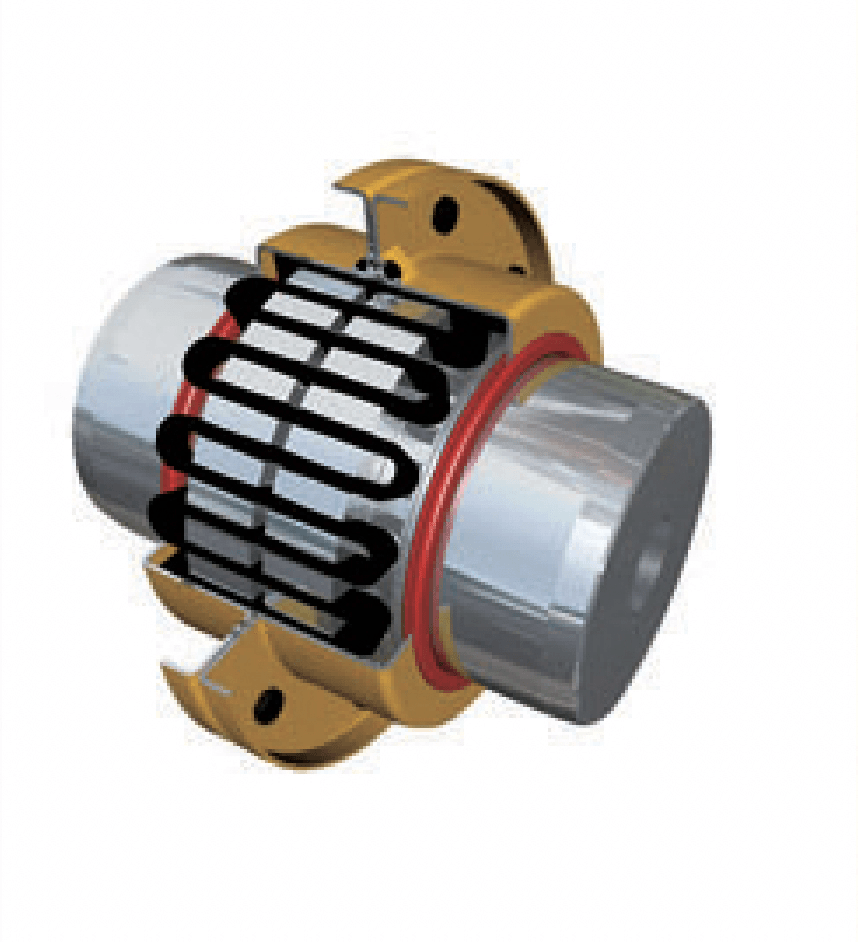

JSB змеевидная пружинная
JSB — муфта со змеевидной пружиной по JB/T 8869-2000 с кожухом осевой установки (аналог Falk Steelflex T20): кожух из двух половин надвигается вдоль оси, что удобно при ограниченном радиальном доступе. 16 типоразмеров JSB1–JSB16: номинальный момент 45–63 000 Н·м, валы 18–260 мм, допускаемая частота вращения 1 600–6 000 об/мин (в зависимости от типоразмера) — выше, чем у JS того же размера. Стальная пружина переменной жёсткости гасит удары и вибрации; смазка консистентная через отверстия в кожухе. Присоединительные отверстия по GB/T 3852; ГОСТ на муфты данного типа отсутствует.
- Номинальный момент
- 45–63 000 Н·м (16 типоразмеров)
- Диаметры валов
- 18–260 мм
- Макс. частота вращения
- 1 600–6 000 об/мин (в зависимости от типоразмера)
- Упругий элемент
- стальная змеевидная пружина переменной жёсткости
- Кожух
- осевой установки (две половины), смазка консистентная
- Присоединение
- отверстия Y/J/Z по GB/T 3852
- Стандарт
- JB/T 8869-2000
- Аналог по ГОСТ
- нет (аналог Falk Steelflex T20)

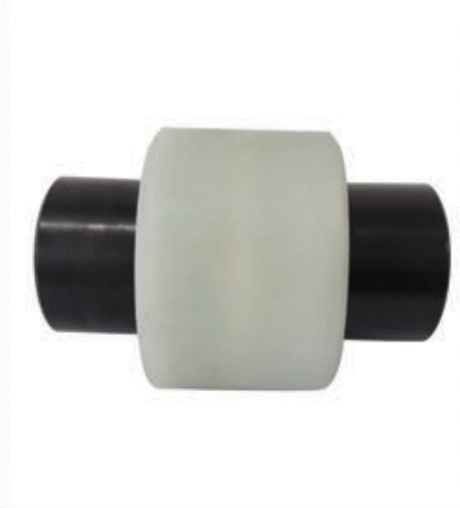

NL нейлоновая зубчатая
NL — зубчатая муфта с упругой обоймой: две стальные/чугунные полумуфты с наружными зубьями и обойма с внутренними зубьями из синтетической резины, полиуретана или армированного полиамида (по выбору твёрдости). 10 типоразмеров NL1–NL10: номинальный момент 40–3 150 Н·м, валы 6–100 мм, допускаемая частота вращения 1 800–6 000 об/мин (в зависимости от типоразмера); смещения: осевое ±2–4 мм, радиальное ±0,3–0,7 мм, угловое 1–2°. Рабочая температура −20…+70 °C, без смазки, малошумная. Полумуфты — чугун HT200 или сталь ZG35 II. Конструктивный аналог KTR BoWex; ГОСТ на муфты этого типа нет.
- Номинальный момент
- 40–3 150 Н·м (10 типоразмеров)
- Диаметры валов
- 6–100 мм
- Макс. частота вращения
- 1 800–6 000 об/мин (в зависимости от типоразмера)
- Допускаемые смещения
- осевое ±2–4 мм; радиальное ±0,3–0,7 мм; угловое 1–2°
- Материал
- полумуфты чугун HT200 / сталь ZG35 II; обойма резина, полиуретан или армированный полиамид
- Рабочая температура
- −20…+70 °C, без смазки
- Присоединение
- отверстия Y/Z/J по GB/T 3852
- Аналог по ГОСТ
- нет (аналог KTR BoWex)

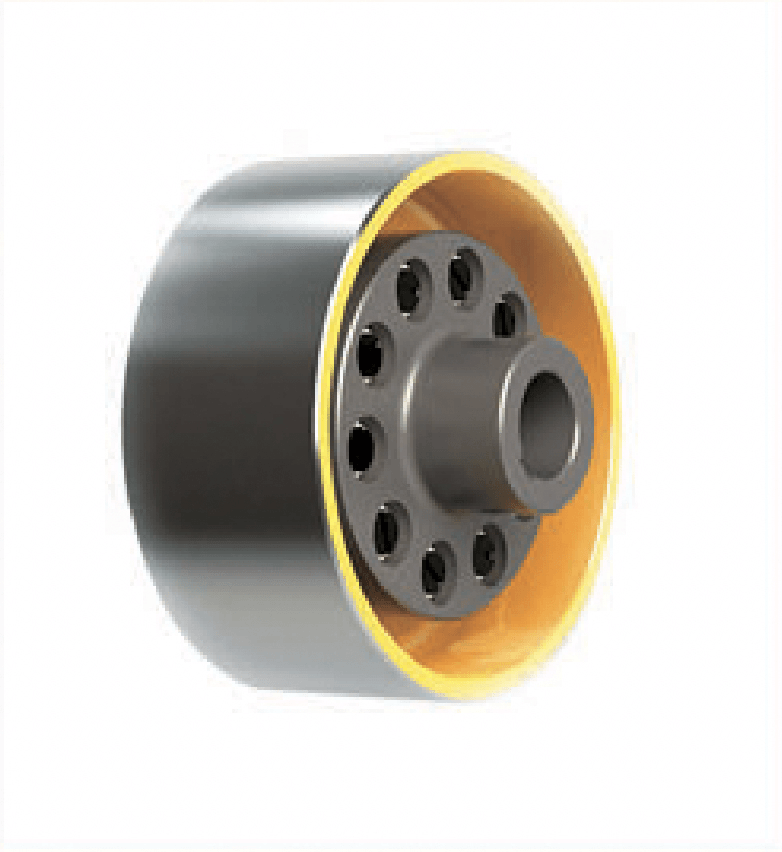

TL/TLL упругая втулочно-пальцевая
TL/TLL (новое обозначение LT/LTZ) — упругая втулочно-пальцевая муфта по GB/T 4323-2002, прямой аналог МУВП по ГОСТ 21424-93 с тем же рядом моментов 6,3–16 000 Н·м. 13 типоразмеров LT1–LT13: валы 9–170 мм, допускаемая частота вращения 800–6 600 об/мин (стальные полумуфты) или 1 150–8 800 об/мин (чугунные); радиальное смещение 0,2–0,6 мм, угловое 0°30′–1°30′ (максимальные эксплуатационные, для LT13…LT1). Стальные пальцы с резиновыми втулками, замена без разборки привода. TLL (LTZ5–LTZ13) — с тормозным шкивом 200–710 мм, 125–16 000 Н·м. Рабочая температура −20…+70 °C, кратковременная перегрузка до 2×Tн.
- Номинальный момент
- TL: 6,3–16 000 Н·м (13 типоразмеров); TLL: 125–16 000 Н·м
- Диаметры валов
- 9–170 мм
- Макс. частота вращения
- 800–6 600 об/мин (сталь), 1 150–8 800 об/мин (чугун) (в зависимости от типоразмера)
- Допускаемые смещения
- максимальные эксплуатационные: радиальное 0,2–0,6 мм; угловое 0°30′–1°30′ (монтажные — вдвое меньше, ряд GB/T 4323-2002)
- Тормозной шкив (TLL)
- Ø 200–710 мм
- Материал
- полумуфты сталь или чугун, пальцы стальные, втулки резиновые
- Рабочая температура
- −20…+70 °C
- Стандарт
- GB/T 4323-2002; аналог ГОСТ 21424-93 (МУВП)

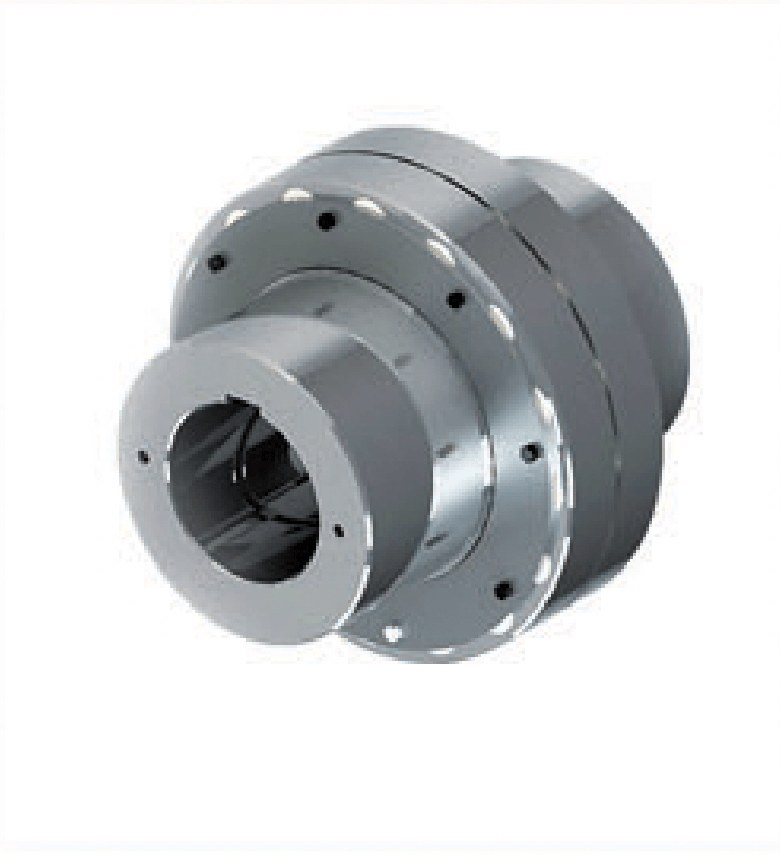

HL упругая пальцевая
HL (новое обозначение LX) — упругая пальцевая муфта по GB/T 5014-2003: полумуфты из чугуна HT200 или литой стали ZG35 II, пальцы из полиамида MC (капролона). 14 типоразмеров LX1–LX14: номинальный момент 250–180 000 Н·м, валы 12–340 мм, допускаемая частота вращения 950–8 500 об/мин (в зависимости от типоразмера), рабочая температура −20…+80 °C. Полумуфты взаимозаменяемы, допускается заметное осевое перемещение валов; пальцы меняются без сдвига агрегатов. Исполнение HLL (LXZ) — с тормозным шкивом. Прямого ГОСТ нет; ближайший класс — МУВП ГОСТ 21424-93, при этом HL перекрывает в 11 раз больший момент.
- Номинальный момент
- 250–180 000 Н·м (14 типоразмеров)
- Диаметры валов
- 12–340 мм
- Макс. частота вращения
- 950–8 500 об/мин (в зависимости от типоразмера)
- Материал
- полумуфты чугун HT200 / сталь ZG35 II, пальцы полиамид MC
- Рабочая температура
- −20…+80 °C
- Исполнения
- HL (LX) — базовое, HLL (LXZ) — с тормозным шкивом
- Стандарт
- GB/T 5014-2003
- Аналог по ГОСТ
- прямого нет; ближайший класс — МУВП ГОСТ 21424-93
F шинная
F — упругая тороидальная (шинная) муфта: два стальных фланца с фосфатным покрытием и резиновая шина, зажатая болтами. 15 типоразмеров F40–F250: номинальный момент 64–42 740 Н·м, максимальный до 106 800 Н·м, частота вращения до 4 500 об/мин; смещения: угловое 4°, радиальное 1,1–6,6 мм, осевое 1,3–8,2 мм. Фланцы под расточку (B) или тапербуш (F, H, R), валы 9–100 мм для F40–F120. Шина NR (−50…+50 °C) или маслостойкая FR (−15…+70 °C). Без смазки, электрически изолирует валы; исполнения У, ХЛ, Т, ТВ по ГОСТ 15150-69. Аналог по ГОСТ — ГОСТ 20884-82, ГОСТ Р 50892-96.
- Номинальный момент
- 64–42 740 Н·м (15 типоразмеров F40–F250)
- Макс. момент (кратковр.)
- 160–106 800 Н·м
- Диаметры валов
- 9–100 мм (F40–F120, тапербуш); F140–F250 — по запросу
- Макс. частота вращения
- 1 000–4 500 об/мин (в зависимости от типоразмера)
- Допускаемые смещения
- угловое 4°; радиальное 1,1–6,6 мм; осевое 1,3–8,2 мм
- Материал
- фланцы сталь с фосфатным покрытием; шина NR (−50…+50 °C) или FR (−15…+70 °C)
- Исполнения фланцев
- B (расточка), F / H (тапербуш), R (реверсивное)
- Аналог по ГОСТ
- ГОСТ 20884-82, ГОСТ Р 50892-96 (муфты с торообразной оболочкой)
